- Код товару: 1SBL141001R8001
- Артикул: 1SBL141001R8001
- Наявність: Pre-Order
0.00грн.
Знайшли дешевше?
Основні характеристики
Всі характеристики
Номінальна робоча напруга::
Главная цепь 690 V
Номінальна частота (f)::
Цепь питания 50 60 Гц
Номінальний робочий струм, DC-13 (I e )::
(48 V) 2.8 / 134 A; (250 V) 0.55 / 138 A; (125 V) 1.1 / 138 A; (24 V) 6 / 144 A; (72 V) 2 / 144 A
Номінальний робочий струм, АС-1 (I e )::
(690 В) 40°C 25 A; (690 В) 55°C 22 A; (690 В) 70°C 18 A
Номінальний робочий струм, АС-15 (I e )::
(500 В) 2 A; (690 В) 2 A; (380 / 440 В) 3 A; (24 / 127 В) 6 A; (220 / 240 В) 4 A

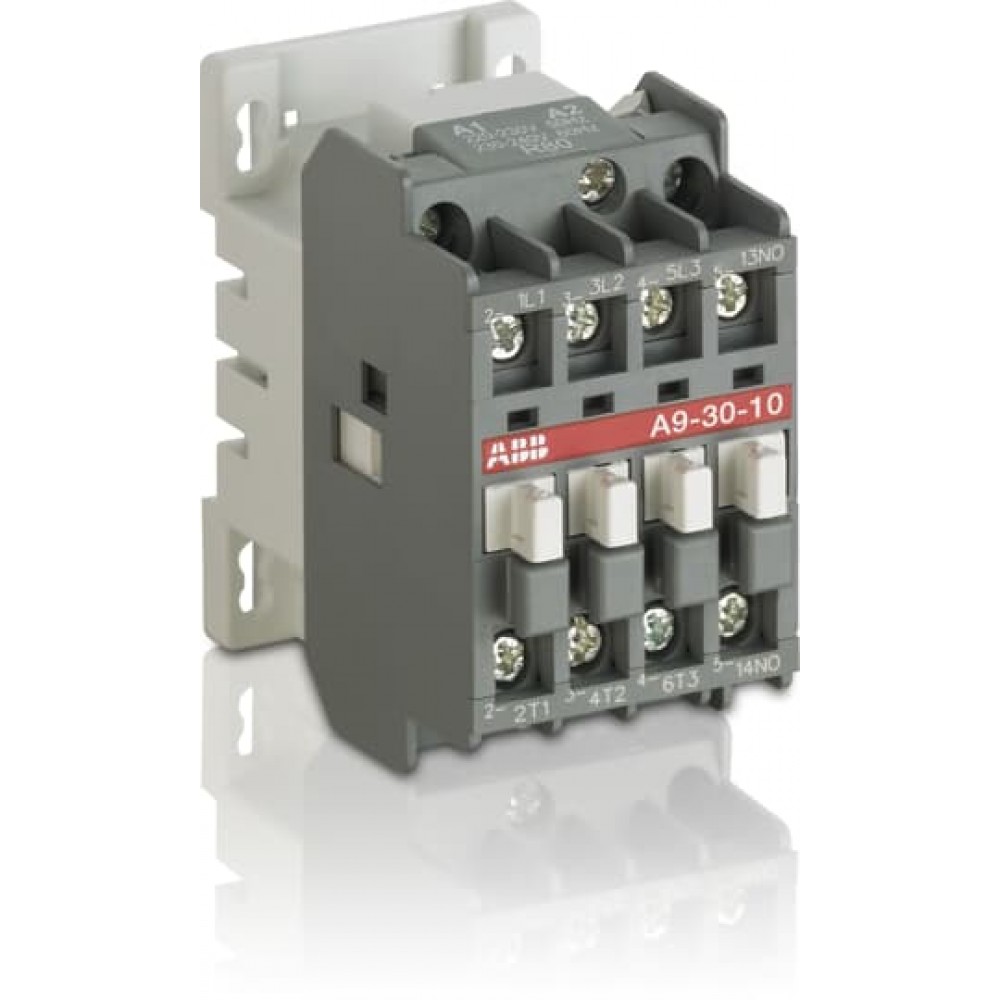

A9-30-01 220-230V 50Hz / 230-240V 60Hz Контактор 9 контакторів в основному використовуються для управління трифазними двигунами і, як правило, для управління ланцюгами живлення до 690 В змінного або 220 В постійного струму. Контактори також можна використовувати для багатьох інших застосувань, таких як ізоляція, перемикання конденсаторів, освітлення. 3-полюсні контактори серії A ... мають блокову конструкцію. - Основні полюси та допоміжні контактні блоки: 3 головних полюса, 1 вбудований допоміжний контакт, передні та бічні допоміжні допоміжні контактні блоки - ланцюг керування: змінного струму, що працює з ламінованою схемою магніту - аксесуари: доступний широкий вибір аксесуарів .
Характеристики
Характеристики
Номінальна робоча напруга:
Главная цепь 690 V
Номінальна частота (f):
Цепь питания 50 60 Гц
Номінальний робочий струм, DC-13 (I e ):
(48 V) 2.8 / 134 A; (250 V) 0.55 / 138 A; (125 V) 1.1 / 138 A; (24 V) 6 / 144 A; (72 V) 2 / 144 A
Номінальний робочий струм, АС-1 (I e ):
(690 В) 40°C 25 A; (690 В) 55°C 22 A; (690 В) 70°C 18 A
Номінальний робочий струм, АС-15 (I e ):
(500 В) 2 A; (690 В) 2 A; (380 / 440 В) 3 A; (24 / 127 В) 6 A; (220 / 240 В) 4 A
Номінальний робочий струм, АС-3 (I e ):
(440 В) 55°C 9 A; (500 В) 55°C 9 A; (220/230/240 В) 55°C 9 A; (380/400 В) 55°C 9 A; (690 В) 55°C 7 A; (415 В) 55°C 9 A
Тип клем:
Клеммы с винтовым зажимом
1 Depth / Length:
76 мм
1 EAN:
3471522030801
1 Gross Weight:
0.34 kg
1 Height:
47 мм
1 Units:
1 штука
1 Width:
78 мм
2 Depth / Length:
245 мм
2 Gross Weight:
21.42 kg
2 Height:
308 мм
2 Units:
box 63 штука
2 Width:
300 мм
3 Units:
1220 штука
DNV GL Certificate:
DNV-GL_TAE00000TX
EAC Certificate:
EAC_RU C-FR ME77 B01010
Maксимально допустима робоча висота:
3000 m
Інструкції та керівництва:
FPTC407721P0001
Кількість допоміжних АЛЕ контактів:
0
Кількість допоміжних НЗ контактів:
1
Кількість основних нормально замкнутих контактів:
0
Кількість основних нормально розімкнутих контактів:
3
Карта UL-лістингу:
UL_E312527
Клеми (доставляються в розімкнутому положенні) Головні полюси:
M 3.5 (+,-) pozidriv 2 screws with cable clamp
Код класифікації об'єкта:
Q
Максимальна відключає здатність:
cos phi=0,45 (cos phi=0,35 для Ie>100 A) при 690 В 90 A; cos phi=0,45 (cos phi=0,35 для Ie>100 A) при 440 В 250 A
Максимальна механічна частота перемикання:
3600 циклов в час
Максимальна частота перемикання:
AC-2 / AC-4 300 циклов в час; AC-1 600 циклов в час; AC-3 1200 циклов в час
Номінальна відключає здатність AC-3 згідно МЕК 60947-4-1:
8 x Ie AC-3
Номінальна витримується імпульсна напруга (U imp ):
8 кВ
Номінальна включає здатність AC-3 згідно МЕК 60947-4-1:
10 x Ie AC-3
Номінальна напруга ізоляції (U i ):
согласно стандарту UL/CSA 600 V; согласно стандартам МЭК 60947-4-1 и VDE 0110 (Гр. C) 1000 V
Номінальна напруга ланцюга управління (U c ):
Uc при 60 Гц 230 ... 240 V; Uc при 50 Гц 220 ... 230 V
Номінальна робоча потужність, AC-3 (P e ):
(220 / 230 / 240 В) 2.2 kW; (500 В) 5.5 kW; (440 В) 4 kW; (690 В) 5.5 kW; (415 В) 4 kW; (380 / 400 В) 4 kW
Номер митного тарифу:
85364900
Операційний час:
Между отключением питания катушки и замыканием НЗ контакта 9 ... 16 ms; Между отключением питания катушки и размыканием НЗ контакта 7 ... 21 ms; Между отключением питания катушки и замыканием НО контакта 10 ... 26 ms; Между отключением питания катушки и размыканием НО контакта 4 ... 11 ms
Перетин кабелю, що підключається-головна ланцюг:
Жесткий кабель 1 ... 4 m²; Гибкий с концевой разделкой кабеля 0.75 ... 2.5 m²
Перетин кабелю, що підключається-допоміжна ланцюг:
Гибкий с концевой разделкой кабеля 0.75 ... 2.5 мм²; Жесткий кабель 1 ... 4 m²
Пристрої захисту від короткого замикання:
Вспомогательная цепь - плавкие предохранители типа gG 10 A; плавкие предохранители типа gG 25 A
Споживання котушки:
Средний параметр удержания, 50/60 Гц 8 2 V·A; Среднее значение на втягивании 50 Гц 74 V·A; Среднее значение на втягивании 60 Гц 70 V·A
Стійкість до впливу кліматичних факторів:
acc. to IEC 60068-2-30 and 60068-2-11 - UTE C 63-100 specification II
Ступінь захисту:
согласно МЭК 60529, МЭК 60947-1, ЕН 60529 зажимы катушек IP20
Температура навколишнього середовища:
Вблизи контактора при хранении -60 ... +80 °C; Вблизи на контактора без теплового реле перегрузки (Uc) -40 ... +70 °C; Вблизи контактора без теплового реле перегрузки (0.85 - 1.1 Uc) -40 ... +55 °C; Вблизи контактора с тепловым реле перегрузки -25 ... +55 °C
Умовний тепловий струм на відкритому повітрі (I th ):
согласно МЭК 60947-5-1, q=40°C 16 A; согласно МЭК 60947-4-1, разомкнутые контакторы q=40°C 26 A
Чиста вага виробу:
kg; 0.34
Чистий висота вироби:
74 мм
Чистий товщина вироби:
74 мм
Чистий ширина вироби:
44 мм
