Пристрій керування та захисту шин REF611

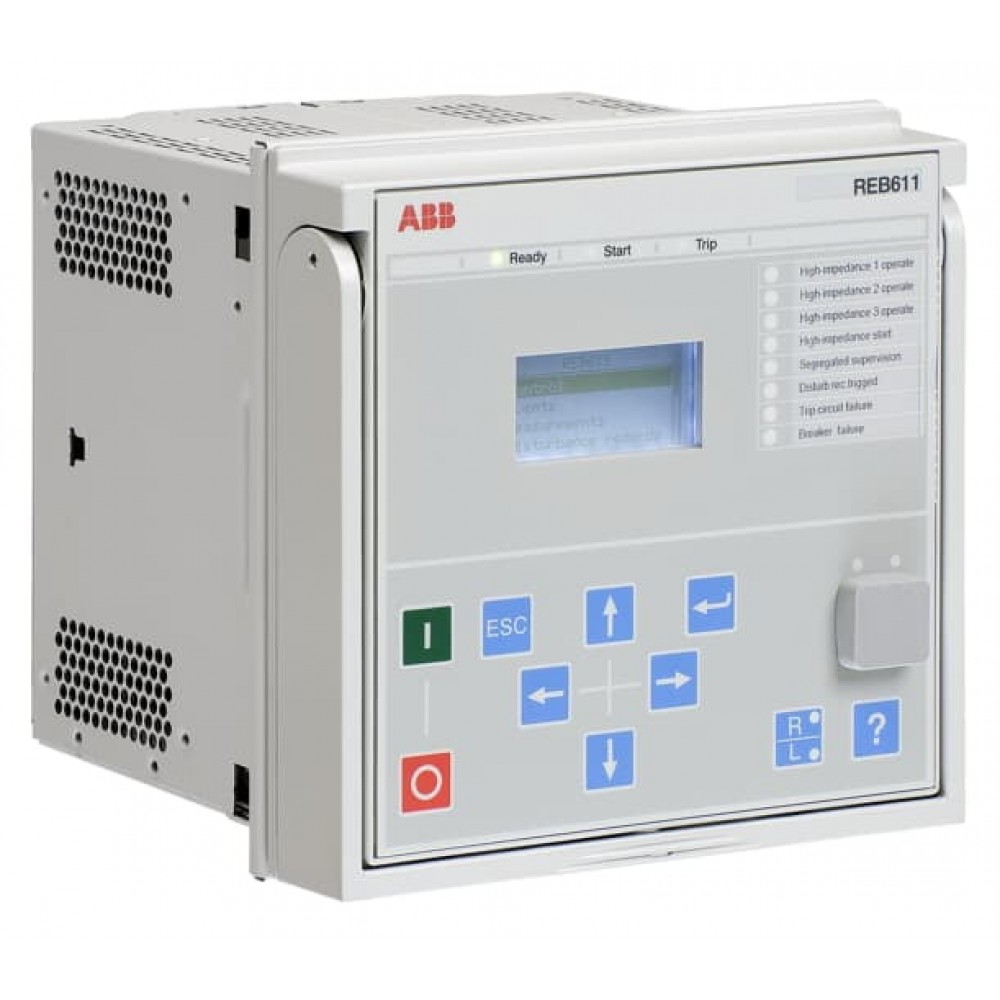

Малюнок 1. REB611 – передня панель.

REB611 – це спеціальний інтелектуальний пристрій захисту шин, призначений для управління, контролю та пофазного захисту одиночних шин від лагідних замикань.

REB611 використовується в мережах із заземленою через високий повний опір нейтраллю на підстанціях електростанцій та промислових підприємств. Крім того, цей пристрій може застосовуватися для диференціального захисту з гальмуванням та захисту нульової послідовності генераторів, двигунів, трансформаторів та реакторів. REB611 має одну стандартну конфігурацію.

Після введення конкретних параметрів пристрій готовий до введення в дію. Крім того, функціональні можливості зв'язку та взаємодії між пристроями для автоматизації підстанцій, що забезпечує стандарт МЕК 61850, підвищують гнучкість та ефективність для кінцевих користувачів, а також для виробників енергосистем.

Пристрій REB611 відноситься до лінійки продуктів Relion® компанії АББ, серії 611.

Переваги:

• ідеальний захист шин, а також багатофункціональний резервний захист;
• потужний веб-ІЧМ, включаючи конфігурацію сигналів та параметризацію захисту;
• стандартна конфігурація під конкретне застосування, в результаті - скорочення часу налаштування пристрою та часу введення в дію;
• використання протоколу МЕК 61850, включаючи обмін повідомленнями за технологією GOOSE;
• задані конфігурації для підстанцій розподільних мереж та промислових підприємств.

Призначення

Пристрій REB611 забезпечує диференціальний захист шин в одній зоні із контролем шини. Пристрій може забезпечити можливість диференціального захисту двох зон при використанні двох ІЕУ REB611.

Пристрій REB611 може використовуватися для захисту двигуна або генератора із застосуванням функцій захисту від замикань на землю з гальмуванням та захисту нульової послідовності. Завдяки індивідуальним особливостям високоімпедансних захистів один пристрій REB611 може використовуватися для захисту від КЗ на землю з гальмуванням на стороні високої та на стороні низької напруги силового трансформатора.

Принцип високоімпедансного захисту для диференціального захисту шин забезпечує надійну схему захисту від пошкоджень у межах захищеної зони. Принцип високоімпедансного захисту протягом багатьох років використовувався для диференціального захисту завдяки здатності керувати наскрізними замиканнями також при сильному насиченні трансформатора струму (ТТ).

Функції високоімпедансного захисту пристрою REB611 містять вбудоване блокування з функціями контролю шини для обмеження неправильних спрацьовувань у разі пошкодження у вимірювальних ланцюгах.

Додатковий резервний захист від замикань на землю (по струму нульової послідовності) має два ненаправлені ступені захисту від КЗ на землю. Резервний захист від замикань на землю може використовуватися разом із високоімпедансною функцією для захисту двигунів, генераторів та трансформаторів від замикань на землю. Вимірювання виконуються в точці заземлення захищеного об'єкта.

Захист від замикань на землю також може використовуватися для контролю шини, особливо на нових або модернізованих установках, де функція захисту від замикань на землю використовується для заземлення вимірювальних ланцюгів, в яких відбулося коротке замикання або обрив ланцюга. Заземлення може виконуватись за допомогою зовнішнього реле.

Основні показники

Опис

REB611 є спеціальним ІЕУ (інтелектуальний електронний пристрій) захисту шин, призначене для управління, контролю та пофазного захисту одиночних шин від лагідних замикань. Пристрій REB611 призначений для використання на підстанціях електростанцій та промислових підприємств, у мережах із заземленою через високий повний опір нейтраллю. Крім того, цей пристрій може застосовуватися для диференціального захисту з гальмуванням та захисту нульової послідовності генераторів, двигунів, трансформаторів та реакторів.

REB611 – пристрій сімейства Relion® компанії ABB. Входить до складу пристроїв релейного захисту та управління серії 611. Відмінною характеристикою пристроїв серії 611 є їх компактність та знімне модульне виконання.

Серія 611 пропонує просту, але дуже потужну функціональність, що дозволяє використовувати цю серію для більшості випадків застосування. Після введення конкретних параметрів пристрій готовий до введення в дію. Додаткові функціональні можливості зв'язку та взаємодії між пристроями для автоматизації підстанцій, що забезпечує стандарт МЕК 61850, підвищують гнучкість та ефективність для кінцевих користувачів, а також для виробників енергосистем.

Стандартна конфігурація

REB611 має одну стандартну конфігурацію. Щоб зробити стандартну конфігурацію ІЕУ ще зручнішою для користувача та звернути особливу увагу на простоту застосування ІЕУ, у пристрої задаються лише уставки, що використовуються у конкретній програмі.

Стандартну конфігурацію сигналів можна змінити через ЛІЧМ (локальний інтерфейс людина – машина), веб-ІЧМ (веб-інтерфейс людина – машина) або за допомогою програмного забезпечення конфігурування ІЕУ PCM600.

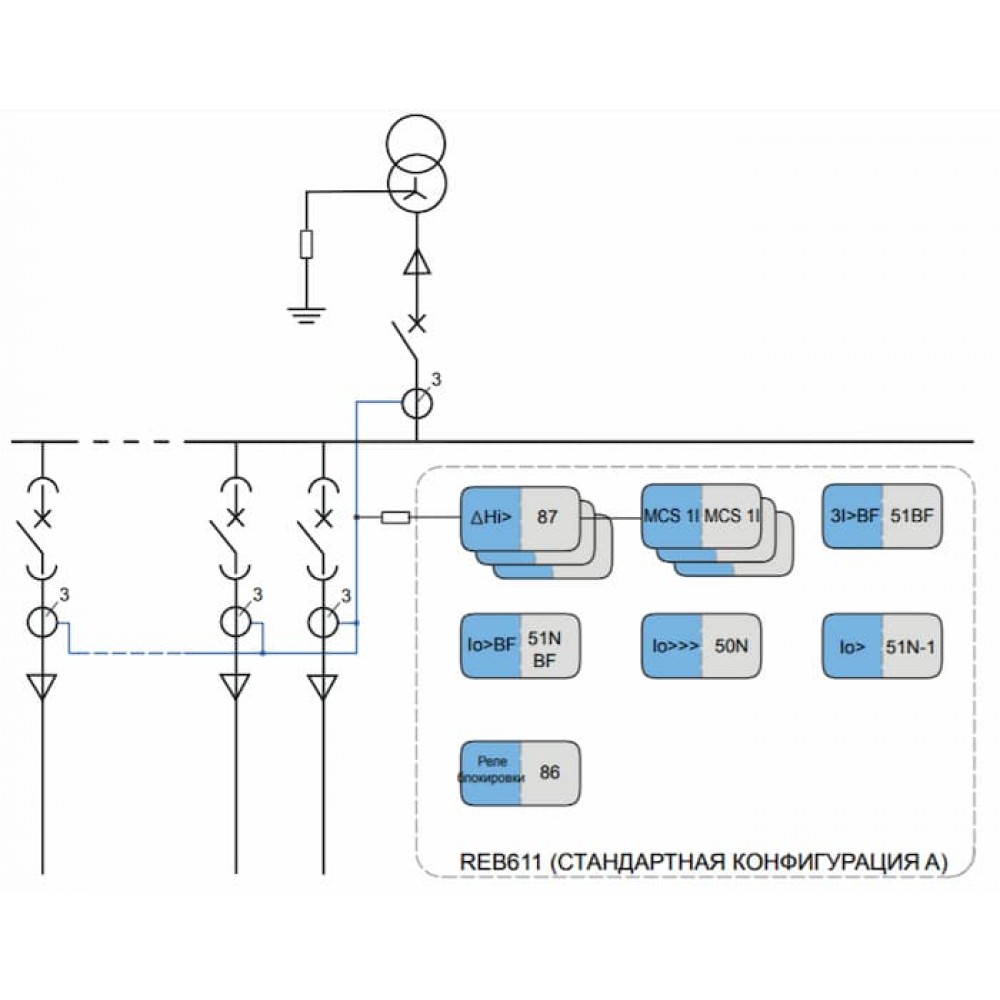

Малюнок 2. Огляд функцій REB611.

Функції захисту

ІЕУ забезпечує пофазний (три фази) високоімпедансний диференціальний захист і ненаправлений захист від замикань на землю шин, двигунів та генераторів. REB611 також пропонує високоімпедансний диференціальний захист із гальмуванням від замикань на землю двигунів, генераторів, реакторів та силових трансформаторів.

Управління

За замовчуванням, пристрій має схему блокування з одним входом. Для створення додаткових схем блокування можна використовувати безпечне керування об'єктом (SOC), схеми захисту або зовнішнє відключення на основі блокування, обмін повідомленнями за профілем GOOSE. ІЕУ забезпечує керування одним вимикачем або контактором з окремими кнопками для відключення та увімкнення. Управління здійснюється за допомогою ЛІЧМ пристрою або дистанційної системи керування (наприклад, програмного забезпечення Protection and Control IED Manager COM600).

Ці додаткові схеми захисту та управління, які необхідні для певних програм, конфігуруються за допомогою ЛІЧМ, веб-ІЧМ та функціональних програм PCM600. ЛІЧМ та веб-ІЧМ можуть використовуватись для конфігурування сигналів, тоді як PCM600 необхідно для конфігурування обміну GOOSE повідомленнями.

Вимірювання

ІЕУ постійно вимірює струми стабілізуючого резистора та нейтралі. Доступ до вимірюваних величин здійснюється локально через інтерфейс користувача на передній панелі пристрою або віддалено через інтерфейс зв'язку. Вимірювані величини доступні локально або віддалено через ІЧМ.

Журнал реєстрації подій

З метою збору відомостей про послідовність подій (SoE) ІЕУ оснащено енергонезалежною пам'яттю з можливістю зберігання 1024 подій з відповідними мітками часу. Енергонезалежна пам'ять зберігає записані дані навіть за тимчасової втрати оперативного харчування.

Журнал подій полегшує проведення докладного аналізу аварій та анормальних режимів до та після їх виникнення. Підвищена продуктивність обробки та збереження даних та подій у пристрої забезпечує необхідні умови для підтримки збільшення зростаючих вимог майбутніх конфігурацій мережі щодо інформації.

Доступ до інформації SoE можливий як локальний через інтерфейс користувача на передній панелі пристрою, так і дистанційний через інтерфейс зв'язку. Крім того, доступ (локальний або віддалений) можливий через інтерфейс користувача на базі веб-браузера.

Самодіагностика

Вбудована система самодіагностики пристрою безперервно контролює стан апаратної частини та роботу програмного забезпечення ІЕУ. При виявленні будь-якого внутрішнього пошкодження чи неправильного спрацьовування видається сигнал.

При стійкому стані несправності ІЕУ функції захисту блокуються для запобігання неправильному спрацьовування.

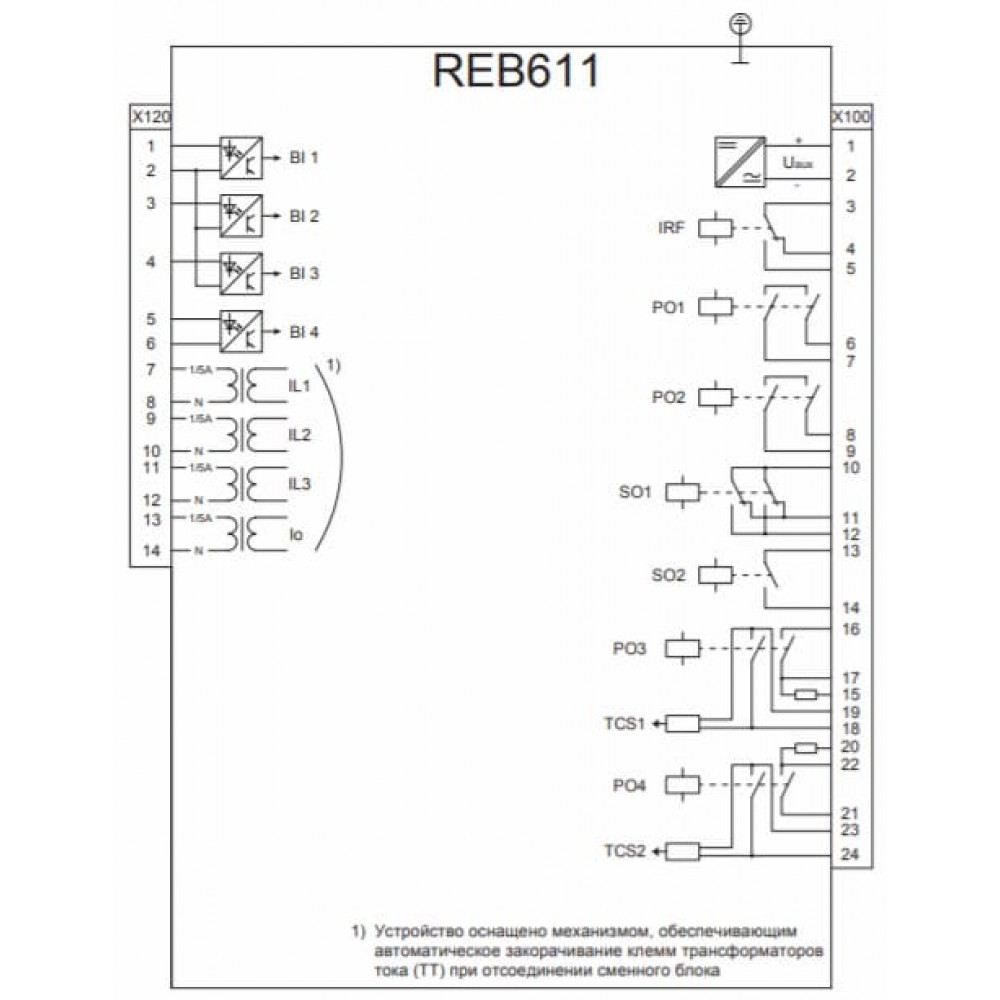

Малюнок 3. Схема підключень REB611.

ІЕУ має три струмові входи для пофазного диференціального захисту та один струмовий вхід нульової послідовності. Токові входи диференціального захисту та вхід струму нульової послідовності мають номінал 1/5 A, тобто. входи дозволяють підключити вторинні трансформатори струму 1 або 5 A.

Додатковий вхід струму нульової послідовності 0,2/1 A зазвичай використовується у разі застосування чутливого захисту від замикань на землю із застосуванням трансформаторів струму нульової послідовності.

Номінальні струми аналогових входів вибираються за допомогою програмного забезпечення ІЕУ. Крім того, порогові значення спрацьовування дискретних входів (18…176 В=) вибираються за допомогою уставок пристрою.

Контакти всіх дискретних входів та виходів попередньо конфігуруються відповідно до двох наявних стандартних конфігурацій, але конфігурацію досить просто змінити залежно від вимог застосування за допомогою функції конфігурування сигналів ЛІЧМ та веб-ІЧМ.

Локальний ІЧМ

Пристрій має чотирирядковий рідкокристалічний дисплей (залежно від вибраної мови та шрифту можна бачити більшу чи меншу кількість рядків). Дисплей призначений для введення вставок функцій захисту та керування. Він також застосовується для підстанцій з дистанційним керуванням, де локальний доступ до пристрою через інтерфейс користувача на передній панелі здійснюється за необхідності.

Дисплей забезпечує повний набір функціональних можливостей інтерфейсу користувача на передній панелі з навігацією по меню та вікнам. Залежно від вибраної стандартної конфігурації, інтелектуальний пристрій відображає відповідні значення вимірювань.

ЛІЧМ має перемикач L/R для вибору місцевого/дистанційного керування інтелектуальним пристроєм. Коли пристрій знаходиться в режимі місцевого керування, вплив на нього може бути лише з використанням місцевого інтерфейсу користувача, розташованого на лицьовій панелі.

Коли ІЕУ знаходиться в режимі дистанційного керування, воно може виконувати команди, надіслані з віддаленого розташування. Пристрій підтримує можливість віддаленого вибору місцевого/дистанційного керування через дискретний вхід. Ця функція спрощує, наприклад, використання зовнішнього вимикача на підстанції для того, щоб усі пристрої під час технічного обслуговування перебували в режимі місцевого керування, і увімкнення/вимкнення вимикачів не могло виконуватися дистанційно з центру керування мережею.

Способи монтажу

При використанні відповідного монтажного приладдя для стандартного корпусу пристрою серії 611 можливий утоплений монтаж, напівутоплений монтаж або настінний монтаж. Корпуси пристроїв, що монтуються заподлицо або на стіну, можуть також встановлюватися в похилому положенні (25°) з використанням спеціальних речей.

Крім того, пристрої можуть монтуватися в будь-якій стандартній 19-дюймовій релейній шафі за допомогою 19-дюймових монтажних панелей з готовими вирізами під один або два пристрої. Інша можливість: пристрої можуть бути змонтовані в 19-дюймових шафах релейних за допомогою рам 4U Combiflex.

Для тестування корпус пристрою може обладнатися випробувальними блоками RTXP 18, які монтуються поруч з корпусом пристрою.

Утопленний монтаж

Напівутопленний монтаж

Напівутоплений монтаж з нахилом 25 º

Малюнок 4. Варианти монтажу REB611.

Варіанти монтажу:

• утоплений монтаж;
• напівутоплений монтаж;
• напівутоплений монтаж із нахилом 25°;
• монтаж у стійці;
• настінний монтаж;
• монтаж на 19-дюймову раму;
• монтаж з випробувальним блоком RTXP 18 в 19-дюймову стійку.
