Пристрій управління та захисту генератора REG630 (МЕК)

Малюнок 1. Передня панель REG630.

REG630 відноситься до продуктової лінійки Relion® компанії АББ, до серії 630. Пристрої серії 630 характеризуються можливістю функціонального розширення та гнучкою конфігурацією. Пристрій REG630 призначений для використання як основний захист синхронних генераторів, забезпечує повний захист генератора та первинного двигуна під час пуску та під час нормальної роботи. REG630 зазвичай використовується на невеликих та середніх дизельних, гідроелектричних, парогазових та теплових електростанціях.

REG630 повністю підтримує стандарт МЕК 61850 для зв'язку на підстанції, передбачаючи зв'язок у системою верхнього рівня та горизонтальний зв'язок між пристроями, включаючи обмін дискретними та аналоговими сигналами за технологією GOOSE. REG630 також підтримує комунікаційні протоколи DNP3 (TCP/IP) та МЕК 60870-5-103 (послідовний). Підтримувані комунікаційні протоколи, включаючи МЕК 61850, забезпечують безшовну взаємодію з різними системами автоматизації підстанцій та SCADA.

Переваги:

• універсальний пристрій захисту генератора, призначений для захисту синхронних генераторів;
• наявність диференціального захисту, захисту статора від замикань на землю на базі контролю третьої гармоніки, захисту від зворотного напрямку потужності та потужного захисту при поєднанні із системою розподіленої генерації;
• керування двома вимикачами та роз'єднувачами/заземлюючими ножами загальною кількістю не більше восьми;
• можливість довільного конфігурування функцій відповідно до вимог конкретного застосування;
• великий вбудований або виносний ІЧМ.

Призначення

REG630 – це універсальний пристрій управління та захисту генератора, призначений для захисту, управління, вимірювання та контролю малих та середніх генераторів та блоків генератор-трансформатор на електростанціях та в системах розподілу електроенергії.

Попередньо задана конфігурація призначена для прямого підключення пристрою до генераторної установки, така конфігурація може використовуватися як є або її можна налаштувати відповідно до конкретних вимог обравши необхідні для застосування функції.

Пристрій REG630 може використовуватися в системах з одиночною або подвійною системою шин, з одним або двома вимикачами і великою кількістю комутувальних пристроїв. Воно також підтримує значну кількість роз'єднувачів і ножів, що заземлюють як з ручним, так і з електроприводом. Таким чином, REG630 може використовуватись для керування різними типами розподільних пристроїв.

Основні параметри

Опис

REG630 являє собою комплексний інтелектуальний пристрій керування генератором, призначений для захисту, управління, вимірювання та контролю генераторів малої та середньої величини. REG630 відноситься до лінійки продуктів Relion® компанії ABB та 630-ї серії пристроїв захисту та управління, яка характеризується здатністю до нарощування та гнучкістю конфігурації.

Ідеальну можливість взаємодії з промисловими системами автоматизації забезпечують протоколи зв'язку, включаючи такий протокол як МЕК 61850.

Застосування

Пристрій REG630 забезпечує основний захист генераторів та блоків генератор - трансформатор на таких малих та середніх електростанціях як, наприклад, дизельні та газові електростанції, ТЕЦ, а також теплові електростанції.

Розроблену для REG630 стандартну конфігурацію можна використовувати без змін, а також легко налаштувати або розширити за допомогою різних додаткових функцій, використання яких дозволить точно налаштувати управління генератором, щоб пристрій відповідав конкретним вимогам.

Стандартні конфігурації

Інтелектуальні пристрої 630 серії пропонуються з додатковими варіантами стандартних конфігурацій, призначеними для різних випадків застосування. Стандартні конфігурації дозволяють швидше здійснити введення пристрою в експлуатацію, зменшуючи обсяг інжинірингу.

Стандартні конфігурації є набір функціональних можливостей, необхідних для конкретного застосування, що використовується за замовчуванням. Кожну стандартну конфігурацію можна адаптувати за допомогою програмного забезпечення Protection and Control IED Manager PCM600 . Адаптуючи стандартну конфігурацію, ІЕУ можна налаштувати таким чином, щоб пристрій відповідав вимогам конкретного застосування.

Адаптація стандартної конфігурації може включати додавання або видалення функцій захисту та управління, а також інших функцій, в залежності від конкретного застосування, зміна параметрів, що використовуються за замовчуванням, конфігурування стандартних налаштувань реєстратора аварійних сигналів і подій, включаючи тексти в дереві меню ІЧМ, конфігурування світлодіодної індикації та функціональних кнопок та адаптацію стандартних однолінійних схем.

Крім того, адаптація стандартної конфігурації завжди включає налаштування зв'язку для конфігурування зв'язку в залежності від функціональних можливостей ІЕУ. Налаштування зв'язку виконується за допомогою функції конфігурування зв'язку програмного пакета PCM600 .

Функції захисту

Пристрій REG630 має широкий спектр функціональних можливостей захисту синхронних генераторів від пошкоджень в зоні дії захисту, а також для захисту від аварійних умов у зовнішніх системах. ІЕУ управління генератором включає ненаправлений і спрямований максимальний струмовий захист, функції захисту від замикань на землю, функції захисту від підвищення та зниження напруги, а також спеціальні функції для захисту генераторів:

• МТЗ із контролем з напрузі;
• захист від зворотної потужності;
• спрямований захист від підвищення потужності;
• диференціальний захист;
• захист від недозбудження;
• захист від перезбудження;
• високоомний захист із гальмуванням від замикань на землю;
• захист від зниження повного опору (резервний захист лінії);
• захист від теплового навантаження;
• захист струму зворотної послідовності;
• захист за частотою;
• захист від зниження потужності.

Малюнок 2. Застосування дизельної/газової генераторної установки, кілька блоків підключено паралельно, кожен має індивідуальне заземлення.

До складу пристрою також включено функцію захисту ротора від замикань на землю, яка повинна використовуватися зі спеціальним пристроєм накладання напруги основної частоти.

Як опція REG630 може включати захист статора від замикань на землю на основі контролю третьої гармоніки. Ще одна додаткова функція – це диференціальний захист двообмотувальних трансформаторів, вона застосовується для захисту блоків генератор – трансформатор.

Функції керування

ІЕУ включає місцеві та дистанційні функції управління. Для визначення функцій управління приєднанням і блокування двигунів, і роз'єднувачів пристрій пропонує ряд виходів/виходів, що довільно призначаються, і логічних ланцюгів. ІЕУ підтримує схеми з одиночною та подвійною системою шин підстанції.

Кількість керованих високовольтних комутаційних апаратів залежить кількості наявних входів і виходів у обраної конфігурації. Окрім звичайної фіксованої сигналізації для обміну сигналами між інтелектуальними пристроями та отримання необхідних взаємоблокувань може використовуватись обмін GOOSE-повідомленнями за стандартом МЕК 61850-8-1.

Крім того, ІЕУ включає функцію контролю синхронізму, яка гарантує, що напруга, фазний кут і частота на будь-якій зі сторін розімкнутого вимикача відповідають умовам безпечного підключення генератора до мережі.

Входи та виходи

Пристрій може мати три варіанти поєднань струмових входів та входів напруги. Є такі варіанти: п'ять струмових входів і чотири входи напруги, сім струмових входів і три входи напруги, і вісім струмових входів та два входи напруги.

Три фазних струмових входу мають номінал 1/5 A. Виконання з п'ятьма струмовими входами та чотирма входами напруги має один струмовий вхід номіналом 0,1/0,5 A. Вхід 0,1/0,5 A може використовуватись, наприклад, для захисту статора від замикань на грішну землю.

Входи фазної напруги для міжфазних або однофазних напруг і вхід напруги нульової послідовності охоплюють діапазон номінальних напруг 100, 110, 115 і 120 В. Номінал струмових входів і входів напруги вибирається за допомогою програмного забезпечення пристрою.

Модуль RTD/мА, пропонований як опція, дозволяє вимірювати до восьми аналогових сигналів по входах, а також має 4 мА-виходи. За допомогою RTD-датчиків входи можуть використовуватися, наприклад, для вимірювання температури статора обмоток, розширюючи тим самим функціональні можливості захисту від теплового навантаження і попереджаючи передчасне старіння обмоток.

Крім того, мА-входи та входи RTD можуть використовуватися для вимірювання температури навколишнього середовища, охолодного середовища або температури підшипників. Входи RTD та мА-входи можуть використовуватися для контролю аналогових міліамперних сигналів зовнішніх датчиків. Входи RTD/ма можуть використовуватися як резистивний вхід або як вхід датчика напруги.

Модуль RTD/мА входів дозволяє використовувати функції захисту широкого призначення. Ці функції захисту можуть діяти як на відключення, так і на сигналізацію на основі даних вимірювань на RTD/мА-входах або аналогових даних, отриманих за технологією GOOSE. Мілліамперні виходи можуть використовуватися для передачі будь-яких виміряних або розрахункових аналогових величин на пристрої, що мають мА-входи.

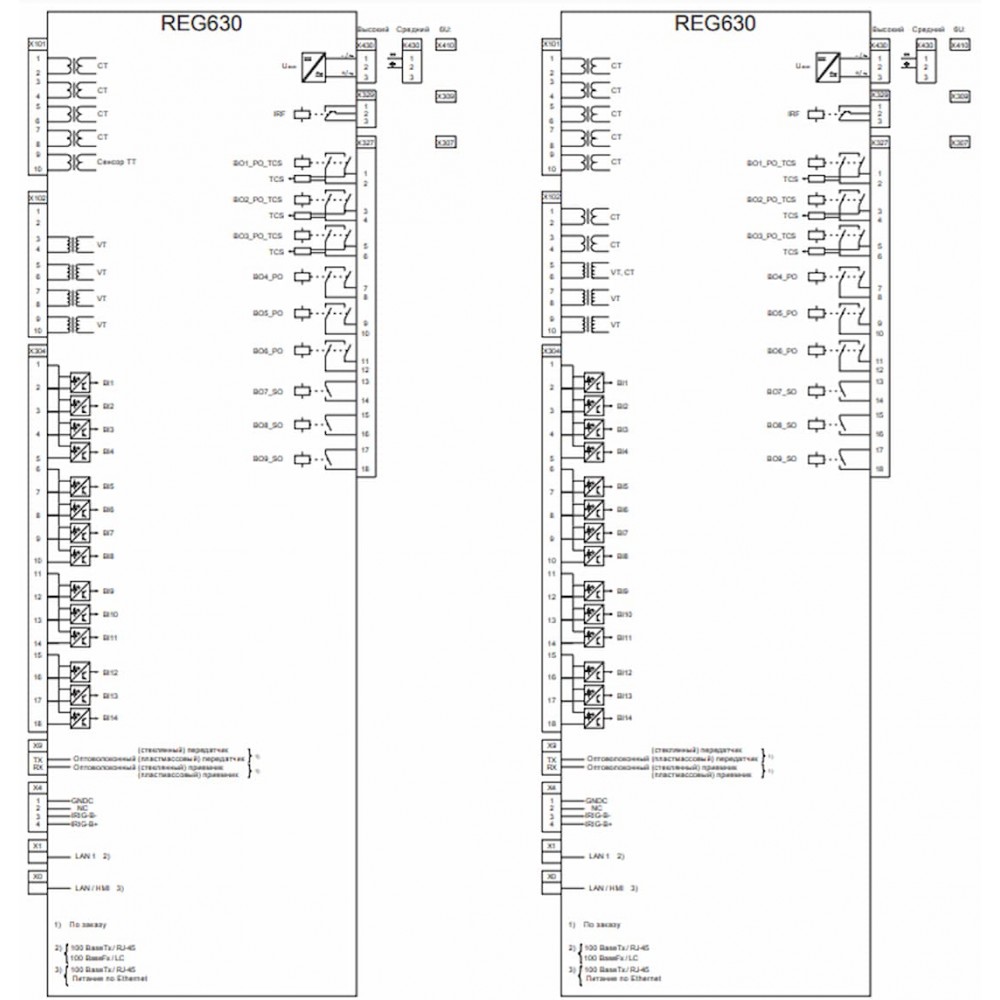

Малюнок 3. Схема з'єднань REG630.

Можливість розширення виконання пристроїв розміром 6U призначена для оптимізації КРУ середньої напруги, яким часто потрібні додаткові дискретні входи та виходи.

Всі контакти дискретних входів та виходів вільно конфігуруються за допомогою інструмента матриці сигналів PCM600 .

Інтерфейс користувача на передній панелі пристрою

Пристрої 630-ї серії можна замовити з вбудованим або окремим (виносним) інтерфейсом користувача (ІЧМ). Місцевий ІЧМ включає великий графічний чорно-білий рідкокристалічний дисплей з роздільною здатністю 320 x 240 пікселів (ширина x висота). Кількість рядків і символів у рядку залежить від розміру символів, оскільки ширина і висота символів можуть змінюватися.

Крім того, місцевий ІЧМ має спеціальні кнопки увімкнення/вимкнення та п'ять програмованих функціональних кнопок зі світлодіодними індикаторами. 15 програмованих світлодіодів аварійної сигналізації можуть індикувати 45 аварійних сигналів. Місцевий ІЧМ пропонує всі функціональні можливості інтерфейсу користувача: навігацію по меню, різні види меню і робочі дані.

Крім того, за допомогою програмного забезпечення PCM600 місцевий ІЧМ можна конфігурувати для відображення однолінійних схем (SLD). Екран SLD відображає стан первинних комутаційних апаратів, таких як вимикачі та роз'єднувачі, вибрані значення вимірювань та конфігурацію шин.

Варіанти встановлення пристроїв

При використанні відповідного монтажного приладдя для стандартного корпусу пристрою 630-ї серії можливий утоплений монтаж, напівутоплений монтаж або настінний монтаж. Виносний ІЧМ призначений для оптимізації монтажу КРУ, що дозволяє зменшити прокладання міжз'єднань між відсіком низької напруги та дверима панелі. Крім того, інтелектуальні електронні пристрої можна встановлювати в будь-яку 19-дюймову релейну шафу за допомогою набору для монтажу в 19-дюймову касету.

Для проведення стандартного тестування ІЕУ можуть встановлюватися Пристрій захисту, управління та автоматики лінії 1MRS757347 A REG630 Версія виробу: 1.0 19-дюймову касету.

Утоплений монтаж

Напівутоплений монтаж

Настінний монтаж

Настінний монтаж пристрою 6U ½ 19-дюймової касети, з двома монтажними кронштейнами та виносним МІЧМ

Малюнок 4. Варіанти монтажу REG630.

Варіанти встановлення:

• утоплений монтаж;
• напівутоплений монтаж;
• стельовий монтаж;
• монтаж у 19-дюймову касету;
• настінний монтаж;
• монтаж у 19-дюймову касету з випробувальним блоком RTXP;
• монтаж місцевого ІЧМ у двері шафи, встановлення корпусу ІЕУ у відсік низької напруги КРУ.
