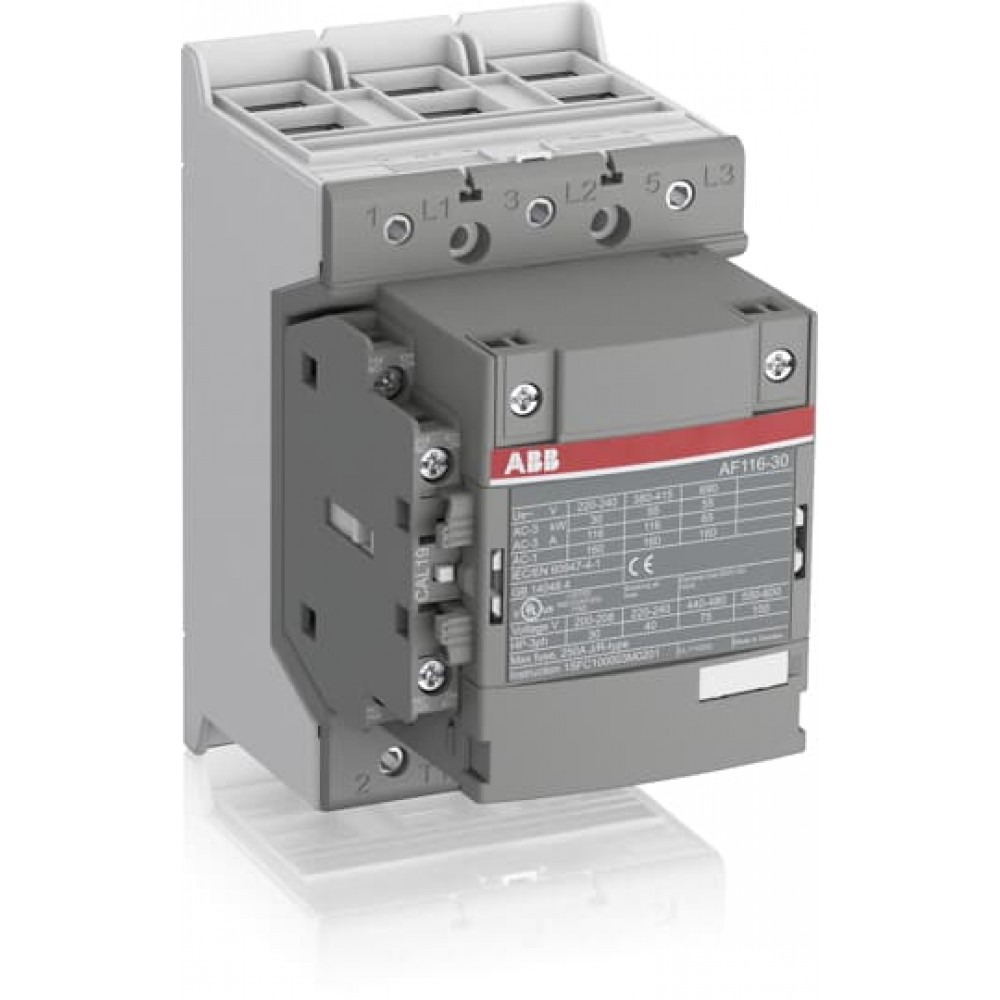

- Код товару: 1SFL427001R1311
- Артикул: 1SFL427001R1311
- Наявність: Pre-Order
14 083.68грн.
Знайшли дешевше?
Основні характеристики
Всі характеристики
Номінальна робоча напруга::
Главная цепь 690 V
Номінальна частота (f)::
Главная цепь 50/60 Гц
Номінальний короткочасно витримує струм (I cw )::
при температуре 40°C, на открытом воздухе, из холодного состояния 30 с 536 A; при температуре 40°C, на открытом воздухе, из холодного состояния 10 с 928 A; при температуре 40°C, на открытом воздухе, из холодного состояния 15 мин 160 A; при температуре 40°C, на открытом воздухе, из холодного состояния 1 с 1160 A; при температуре 40°C, на открытом воздухе, из холодного состояния 1 мин 379 A
Номінальний робочий струм, DC-1 (I e )::
(220 V) 3 Poles in Series, 40 °C 145 A; (110 V) 2 Poles in Series, 40 °C 145 A
Номінальний робочий струм, DC-3 (I e )::
(220 V) 3 Poles in Series, 40 °C 145 A; (110 V) 2 Poles in Series, 40 °C 145 A
Характеристики
Номінальна робоча напруга:
Главная цепь 690 V
Номінальна частота (f):
Главная цепь 50/60 Гц
Номінальний короткочасно витримує струм (I cw ):
при температуре 40°C, на открытом воздухе, из холодного состояния 30 с 536 A; при температуре 40°C, на открытом воздухе, из холодного состояния 10 с 928 A; при температуре 40°C, на открытом воздухе, из холодного состояния 15 мин 160 A; при температуре 40°C, на открытом воздухе, из холодного состояния 1 с 1160 A; при температуре 40°C, на открытом воздухе, из холодного состояния 1 мин 379 A
Номінальний робочий струм, DC-1 (I e ):
(220 V) 3 Poles in Series, 40 °C 145 A; (110 V) 2 Poles in Series, 40 °C 145 A
Номінальний робочий струм, DC-3 (I e ):
(220 V) 3 Poles in Series, 40 °C 145 A; (110 V) 2 Poles in Series, 40 °C 145 A
Номінальний робочий струм, DC-5 (I e ):
(220 V) 3 Poles in Series, 40 °C 145 A; (110 V) 2 Poles in Series, 40 °C 145 A
Номінальний робочий струм, АС-1 (I e ):
(690 В) 60°C 145 A; (690 В) 40°C 160 A; (690 В) 70°C 130 A
Номінальний робочий струм, АС-3 (I e ):
(690 В) 55°C 65 A; (220/230/240 В) 55°C 116 A; (440 В) 55°C 116 A; (380/400 В) 55°C 116 A; (500 В) 55°C 110 A; (415 В) 55°C 116 A
Тип клем:
Double Clamp
1 Depth / Length:
216 мм
1 EAN:
7320500476376
1 Gross Weight:
1.75 kg
1 Height:
150 мм
1 Units:
box 1 штука
1 Width:
207 мм
CCS Certificate:
GB14T00030
DNV GL Certificate:
DNV_E-14043
EAC Certificate:
9AKK107046A8618
General Use Rating UL/CSA:
(600 V AC) 160 A
IDEA Granular Category Code (IGCC):
4755 >> Contactors
Maximum Operating Voltage UL/CSA:
Главная цепь 600 V
Maксимально допустима робоча висота:
3000 m
Інструкції та керівництва:
1SFC100003M0201
Експлуатаційні межі котушок:
согласно МЭК 947-4-1 0.85-1.1*Uc 0.85 x Uc Min. ... 1.1 x Uc Max. (at θ ≤ 70 °C)
Кількість допоміжних АЛЕ контактів:
1
Кількість допоміжних НЗ контактів:
1
Кількість основних нормально замкнутих контактів:
0
Кількість основних нормально розімкнутих контактів:
3
Карта UL-лістингу:
UL_E36588
Код класифікації об'єкта:
Q
Максимальна відключає здатність:
cos phi=0,45 (cos phi=0,35 для Ie>100 A) при 690 В 1000 A; cos phi=0,45 (cos phi=0,35 для Ie>100 A) при 440 В 2000 A
Максимальна механічна частота перемикання:
300 циклов в час
Максимальна частота перемикання:
AC-2 / AC-4 150 циклов в час; AC-1 300 циклов в час; AC-3 300 циклов в час
Механічна зносостійкість:
5 миллион
Номінальна відключає здатність AC-3 згідно МЕК 60947-4-1:
8 x Ie AC-3
Номінальна витримується імпульсна напруга (U imp ):
Главная цепь 8 кВ
Номінальна включає здатність AC-3 згідно МЕК 60947-4-1:
10 x Ie AC-3
Номінальна напруга ізоляції (U i ):
согласно стандартам МЭК 60947-4-1 и VDE 0110 (Гр. C) 1000 V; согласно стандарту UL/CSA 600 V
Номінальна напруга ланцюга управління (U c ):
Uc работа на пост. токе 100 ... 250 V; Uc при 60 Гц 100 ... 250 V; Uc при 50 Гц 100 ... 250 V
Номінальна потужність в к.с .:
(208 V AC) Three Phase 30 hp; (220 ... 240 V AC) Three Phase 40 hp; (200 V AC) Three Phase 30 hp; (550 ... 600 V AC) Three Phase 100 hp; (440 ... 480 V AC) Three Phase 75 hp
Номінальна робоча потужність, AC-3 (P e ):
(220 / 230 / 240 В) 30 kW; (440 В) 75 kW; (690 В) 55 kW; (380 / 400 В) 55 kW; (415 В) 55 kW; (500 В) 75 kW
Номер митного тарифу:
85364900
Операційний час:
Между отключением питания катушки и размыканием НО контакта 37 ... 47 ms; Между отключением питания катушки и замыканием НО контакта 25 ... 55 ms
Перетин кабелю, що підключається-головна ланцюг:
Гибкий 2 x 10 ... 70 m²; Жесткий Cu-кабель 2 x 10 ... 95 m²
Перетин кабелю, що підключається-допоміжна ланцюг:
Гибкий с зажимом 2x 0.75 ... 2.5; Многожильный 2 x 1 .... 4 m²; Одножильный 2 x 1 ... 4 m²; Гибкий с изолированным зажимом 1x 0.75 ... 2.5; Гибкий 2x0.75 ... 2.5 m²
Пристрої захисту від короткого замикання:
плавкие предохранители типа gG 250 A
Споживання котушки:
Удержание при максимальном номинальном напряжении цепи управления, 60 Гц 6 V·A; Срабатывание при максимальном номинальном напряжении цепи управления, 50 Гц 130 V·A; Удержание при максимальном номинальном напряжении цепи управления, 50 Гц 6 V·A; Удержание при максимальном номинальном напряжении цепи управления DC 3 W; Срабатывание при максимальном номинальном напряжении цепи управления DC 135 W; Срабатывание при максимальном номинальном напряжении цепи управления, 60 Гц 130 V·A
Ступінь захисту:
согласно МЭК 60529, МЭК 60947-1, ЕН 60529 основные клеммы IP00; согласно МЭК 60529, МЭК 60947-1, ЕН 60529 зажимы катушек IP20
Схема розмірів:
1SFB535001G1051
Температура навколишнього середовища:
Вблизи контактора с тепловым реле перегрузки (0.85 - 1.1 Uc) -25 ... +50 °C; Вблизи контактора при хранении -40 ... +70 °C; Вблизи контактора без теплового реле перегрузки (0.85 - 1.1 Uc) -40 ... +70 °C
Умовний тепловий струм на відкритому повітрі (I th ):
согласно МЭК 60947-4-1, разомкнутые контакторы q=40°C 160 A
Чиста вага виробу:
1.55 кг
Чистий висота вироби:
150 мм
Чистий товщина вироби:
126 мм
Чистий ширина вироби:
90 мм
Технічна інформація
- Interconnection bars, BEY140-4,BEY190-4,BEY205-4,BEY265-4,BEY370-4
- Interconnection bars, LT140-30L,LT205-30L,LT370-30L,LT205-30C,LT370-30C,LT205-30Y,LT370-30Y,LT370-30D
- Interconnection bars, LX140,205,370 LW140,205,370
- Interconnection bars, VM19,VM140/190,VM205/265
- Interconnection bars, BEA140/XT2,BEA140/XT4,BEA205/XT4,BEA205/T4BEA370/T5
- Interconnection bars, BEP140-30,BEP205-30,BEP370-30
- Interconnection bars, BER140-4, BER205-4, BER370-4
- Великобритания — информация по безопасности и инструкции по эксплуатации — контакторы
- Контакторы AF
- 1SBC100214C0201 - Main catalog Motor protection and control Manual motor starters, contactors and overload relays (PDF) - Edition march 2019
- Push-in Spring brochure
- Push-in Spring solution
- CE Declaration of Conformity - Contactor - AF116B...RT to AF370B...RT
- Operating instruction, Contactor, AF(S)116, AF140, AF(S)146
- CE Declaration of Conformity - Contactor - AF116...AF370
- CCC Certificate, Contactor, AF116, AF140, AF146, AFS116, AFS146 (Sweden)
- Declaration of Conformity Contactors AF 116 _AF370
- 1SBC100200C0202 Contactors and motor protection for railway rolling stock, screw and ring tongue terminals (PDF)
- Nippon Kaiji Kyokai Certificate (ClassNK) - AF116...AF1650
- cURus certificate, Contactor, AF116B..RT - AF140B-40...RT
- Lloyds register Certificate, Contactor, AF116-30 ... AF370-30, AF116-40...AF370-40
- Environmental Information, Contactors, AF116, AF140, AF146
- Environmental Information, Contactors, AF116, AF140, AF146, AF190, AF205, AF265, AF305, AF370
- Technical data sheet, Contactors type AF116, AF140, AF146
- Dimension Drawing, Contactor, AF116, AF140, AF146
