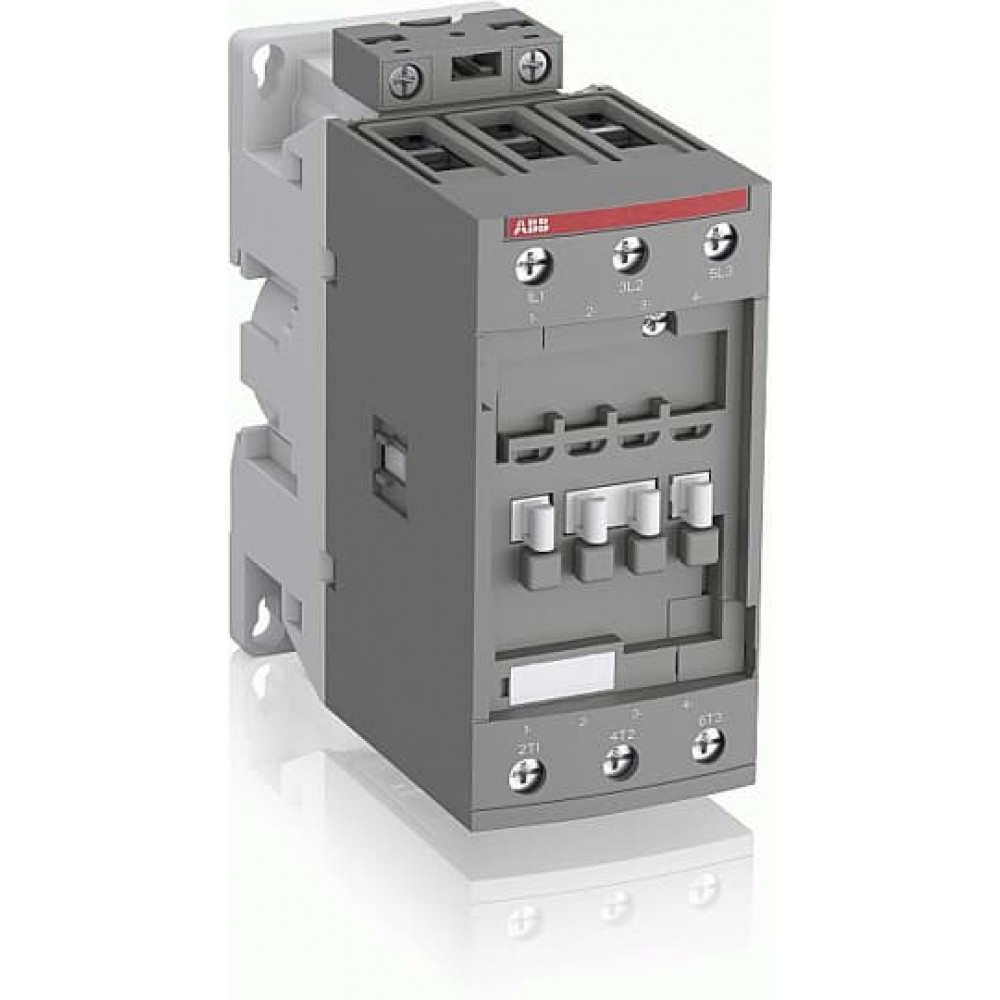

AF40-30-00-41 Контактор 24-60V50/60HZ AF40-30-00-41 ControlGear Equip

Відгуки:

(0)

Код товару: 1SBL347001R4100
Артикул: 1SBL347001R4100
Наявність: Pre-Order

4 033.44грн.

Основні характеристики

Всі характеристики

Номінальна робоча напруга:: Главная цепь 690 V

Номінальна частота (f):: Главная цепь 50 / 60 Гц

Номінальний короткочасно витримує струм (I cw ):: при температуре 40°C, на открытом воздухе, из холодного состояния 10 с 600 A; при температуре 40°C, на открытом воздухе, из холодного состояния 30 с 350 A; при температуре 40°C, на открытом воздухе, из холодного состояния 1 с 1000 A; при температуре 40°C, на открытом воздухе, из холодного состояния 1 мин 250 A; для 1,0 с -empty- A; при температуре 40°C, на открытом воздухе, из холодного состояния 15 мин 110 A

Номінальний робочий струм, АС-1 (I e ):: (690 В) 40°C 70 A; (690 В) 60°C 60 A; (690 В) 70°C 50 A

Номінальний робочий струм, АС-3 (I e ):: (440 V) 60 °C 40 A; (690 V) 60 °C 25 A; (415 V) 60 °C 40 A; (380 / 400 V) 60 °C 40 A; (220 / 230 / 240 V) 60 °C 40 A; (500 V) 60 °C 35 A

Кількість:

AF40-30-00-41 24-60V50 / 60HZ Контактори Контактори AF40 використовуються для управління ланцюгами живлення до 690 В змінного струму та напругою 220 В постійного струму. В основному вони використовуються для управління 3-фазними двигунами, неіндуктивними або слабоіндуктивними навантаженнями. AF ... контактори включають електронний інтерфейс котушки, що приймає широку керуючу напругу Uc min. ... Uc макс. Лише чотири котушки охоплюють керуючі напруги між 24 ... 500 V 50/60 Гц. AF-контактори можуть керувати великими варіаціями напруги керування Одну котушку можна використовувати для різних напруг управління, що застосовуються у всьому світі без будь-якої зміни котушки. AF-контактори мають вбудований захист від перенапруги і не потребують додаткових придушувачів. 3-полюсні контактори серії AF ... мають блокову конструкцію. - Основні полюси та допоміжні контактні блоки: 3 основні полюси, передні та бічні додаткові допоміжні контактні блоки (механічно пов'язані допоміжні контакти, що відповідають Додатку L IEC 60947-5-1. NC дзеркальні контакти, сумісні з Додатком F IEC 60947-4-1) - Схема управління: від змінного струму - Аксесуари: доступний широкий асортимент аксесуарів.

Характеристики

Номінальна робоча напруга: Главная цепь 690 V

Номінальна частота (f): Главная цепь 50 / 60 Гц

Номінальний короткочасно витримує струм (I cw ): при температуре 40°C, на открытом воздухе, из холодного состояния 10 с 600 A; при температуре 40°C, на открытом воздухе, из холодного состояния 30 с 350 A; при температуре 40°C, на открытом воздухе, из холодного состояния 1 с 1000 A; при температуре 40°C, на открытом воздухе, из холодного состояния 1 мин 250 A; для 1,0 с -empty- A; при температуре 40°C, на открытом воздухе, из холодного состояния 15 мин 110 A

Номінальний робочий струм, АС-1 (I e ): (690 В) 40°C 70 A; (690 В) 60°C 60 A; (690 В) 70°C 50 A

Номінальний робочий струм, АС-3 (I e ): (440 V) 60 °C 40 A; (690 V) 60 °C 25 A; (415 V) 60 °C 40 A; (380 / 400 V) 60 °C 40 A; (220 / 230 / 240 V) 60 °C 40 A; (500 V) 60 °C 35 A

Тип клем: Клеммы с винтовым зажимом

1 Depth / Length: 150 мм

1 EAN: 3471523132009

1 Gross Weight: 0.97 kg

1 Height: 97 мм

1 Units: box 1 штука

1 Width: 150 мм

2 Depth / Length: 300 мм

2 Gross Weight: 9.7 kg

2 Height: 300 мм

2 Units: box 10 штука

2 Width: 250 мм

3 Units: 240 штука

DNV GL Certificate: DNV-GL_TAE00001AF-3

EAC Certificate: EAC_RU C-FR ME77 B03597

General Use Rating UL/CSA: (600 V AC) 60 A

KC Certificate: KC_HW02016-15006A

Maксимально допустима робоча висота: 3000 m

Tightening Torque UL/CSA: Главная цепь 35 IA; Цепь управления 11 IA

Інструкції та керівництва: 1SBC101036M6801

Віброміцність згідно МЕК 60068-2-6: 5 ... 300 Hz 3 g closed position / 3 g open position

Довжина зачистки дроти: Главная цепь 16 мм

Кількість допоміжних АЛЕ контактів: 0

Кількість допоміжних НЗ контактів: 0

Кількість основних нормально замкнутих контактів: 0

Кількість основних нормально розімкнутих контактів: 3

Карта UL-лістингу: UL_E312527

Код класифікації об'єкта: Q

Максимальна відключає здатність: cos phi=0,45 (cos phi=0,35 для Ie>100 A) при 690 В 600 A; cos phi=0,45 (cos phi=0,35 для Ie>100 A) при 440 В 950 A

Максимальна механічна частота перемикання: 3600 циклов в час

Максимальна частота перемикання: AC-2 / AC-4 150 циклов в час; AC-1 600 циклов в час; AC-3 1200 циклов в час

Номінальна витримується імпульсна напруга (U imp ): 6 кВ

Номінальна напруга ізоляції (U i ): согласно стандарту UL/CSA 600 V; согласно стандартам МЭК 60947-4-1 и VDE 0110 (Гр. C) 690 V

Номінальна напруга ланцюга управління (U c ): Uc при 60 Гц 24 ... 60 V; 50 Hz / 60 Hz 24 ... 60 V; Uc при 50 Гц 24 ... 60 V; Uc работа на пост. токе -

Номінальна потужність в к.с .: (240 V AC) Single Phase 7-1/2 hp; (440 ... 480 V AC) Three Phase 30 hp; (120 V AC) Single Phase 3 hp; (220 ... 240 V AC) Three Phase 15 hp; (200 ... 208 V AC) Three Phase 10 hp; (550 ... 600 V AC) Three Phase 40 hp

Номінальна робоча потужність, AC-3 (P e ): (400 В) 18.5 kW; (440 В) 22 kW; (220 / 230 / 240 В) 11 kW; (415 В) 22 kW; (690 В) 22 kW; (380 / 400 В) 18.5 kW; (500 В) 22 kW

Номер митного тарифу: 85364900

Операційний час: Между отключением питания катушки и размыканием НО контакта 17 ... 100 ms; Между отключением питания катушки и замыканием НО контакта 42 ... 100 ms; Между отключением питания катушки и размыканием НЗ контакта 38 ... 95 ms; Между отключением питания катушки и замыканием НЗ контакта 19 ... 105 ms

Перетин кабелю, що підключається-головна ланцюг: Жесткий 1/2x 6 ... 3 5 m²; Гибкий с изолированным зажимом 1/2x 4 ... 35 m²; Гибкий с зажимом 1/2x 4 ... 35 m²

Перетин кабелю, що підключається-схема управління: Гибкий с изолированным зажимом 1x 0.75 ... 2.5 m²; Гибкий с изолированным зажимом 2x 0.75 ... 1.5 m²; Жесткий 1/2x 1 ... 2.5 m²; Гибкий с зажимом 1/2x 0.75 ... 2.5 m²

Стійкість до впливу кліматичних факторів: Category B according to IEC 60947-1 Annex Q

Ступінь захисту: согласно МЭК 60529, МЭК 60947-1, ЕН 60529 основные клеммы IP10

Температура навколишнього середовища: Вблизи контактора при хранении -60 ... +80 °C; Вблизи контактора без теплового реле перегрузки -40 ... +70 °C; Вблизи контактора с тепловым реле перегрузки -25 ... +60 °C

Умовний тепловий струм на відкритому повітрі (I th ): согласно МЭК 60947-4-1, разомкнутые контакторы q=40°C 105 A

Чиста вага виробу: 0.97 кг

Чистий висота вироби: 125.5 мм

Чистий товщина вироби: 111 мм

Чистий ширина вироби: 55 мм

Технічна інформація
