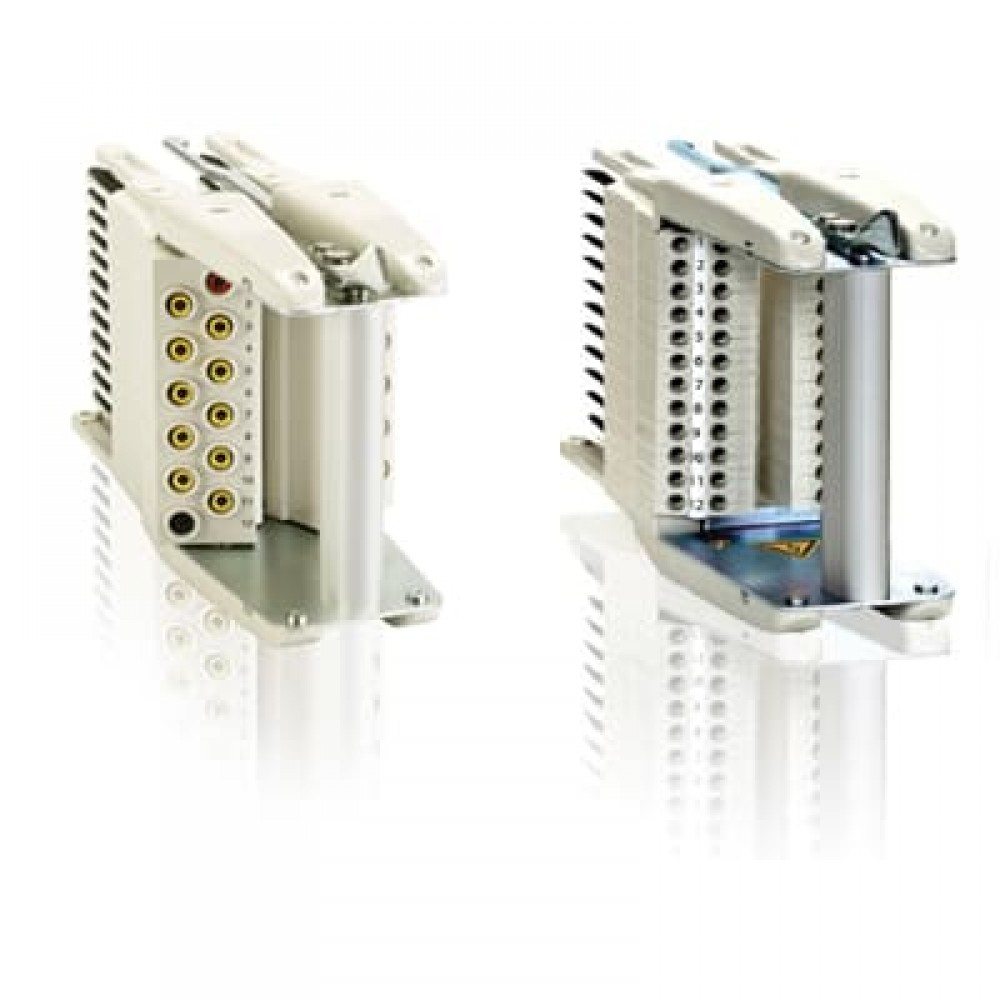

COMBITEST - Система релейного тестування

Система релейного тестування COMBITEST надає широкий спектр функцій тестування. Можна протестувати всі компоненти реле COMBIFLEX, як і систему в цілому. COMBITEST також забезпечує додаткову безпеку персоналу під час процесу тестування.

В процесі тестування сигнали можуть направлятися на ізольоване реле для перевірки його працездатності і встановлення граничних режимів роботи. Тому проблеми можна виявити до початку реле в системі захисту. Однією з характеристик безпеки КОМБИТЕСТ є те, що ланцюги трансформаторів струму автоматично кодуються після вставлення в випробувальний вимикач рукоятки. На контрольній ручці не потрібні зовнішні перемички блокування. Роз'єднані ланцюги розмиваються до тих пір, поки не будуть заведені ланцюги трансформатора струму при включенні випробувального захоплення.

Для того, щоб реле приймало імітовані або записані процеси в електромережі, тестування може проводитися шляхом подачі вторинних величин. Режими, які можуть викликати перешкоди або несправність в реле або вихід з ладу, перевіряються. Програмне забезпечення для моделювання системи може бути використано для відтворення режимів.

• Безпечна послідовність виведення запірних контурів при вставці тестової ручки.
• Функція блокування - при витяганні рукоятки випробування реле переходить в сталий режим до введення в роботу ланцюгів відключення.
• Повна ізоляція вторинних обмоток вимірювального трансформатора.
• Передбачено пристрій відключення замка, яке ізолює ланцюг відключення без розмивання інших ланцюгів, забезпечує контроль напруги відключення і візуальну індикацію ізольованої запірної схеми.
• Існує ручка блокування вилкового типу, яка використовується для відключення всіх ланцюгів, що проходять через тестовий перемикач.
• Є вилка з випробувальним амперметром, оснащена автоматичним пристроєм локальної обмотки на випадок мимовільного розмиття ланцюга трансформатора струму.
• Для роботи випробувального обладнання можлива подача живлення від системи електропостачання електростанції.
• Розширювальні шасі передбачені для полегшення вимірювання і регулювання змінних кіл.
