Двополюсний трансформатор напруги для внутрішньої установки TDC

TDC 4

TDC 5

TDC 6

TDC 7

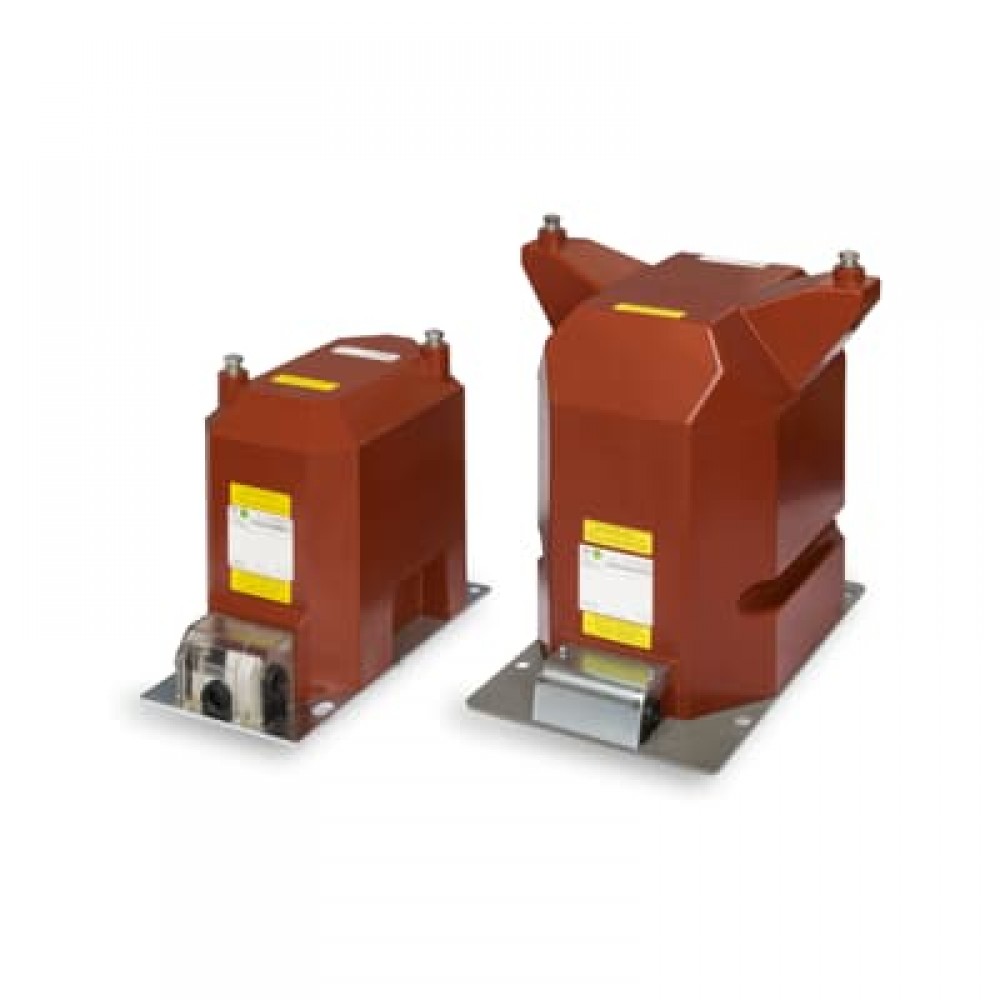

Малюнок 1. Зовнішній вигляд трансформаторів напруги TDC.

Двополюсний трансформатор напруги, у якого всі частини первинної обмотки, включаючи клеми, ізольовані від землі на рівні, що відповідає його номінальному рівню ізоляції.

Переваги:

• для вимірювання та захисту до 2-х вторинних обмоток;
• доступні версії, що повторно підключаються;
• доступні більшість електричних стандартів (IEC, ДСТУ, AS, BS, ANSI, VDE, CSN, інші на запит);
• розміри згідно з DIN 42600 частина 9;
• додаткова прозора кришка вторинних клем;
• підходить для тарифного обліку;
• пломбована вторинна клема

Призначення

Трансформатори напруги TDC призначені для вимірювання та обліку електроенергії при безпосередньому приєднанні до шин генераторної напруги електричних станцій або висновків генераторів, а також для захисту, автоматики, управління та сигналізації в установках змінного струму номінальною частотою 50 Гц класів напруги до 36 кВ.

Основні показники

двополюсний трансформатор

двополюсний трансформатор з відпаюванням

Малюнок 2. Затискачі трансформаторів напруги TDC.

Опис

Трансформатори напруги із двома ізольованими полюсами виготовляються з епоксидного компаунду на класи напруги від 3 до 20 кВ. Інші значення класів напруги – за погодженням із виробником. Трансформатори виготовляють з коефіцієнтом перенапруги 1,2 тривалості однофазного замикання мережі на землю 8 годин. Інші значення – на замовлення.

Обидва виведення первинної обмотки ізольовані від землі та мають рівень ізоляції, що відповідає класу напруги трансформатора.

Малюнок 3. Габаритні розміри TDC 4.

Більшість трансформаторів оснащено однією вторинною обмоткою, яка використовується або для вимірювання, або для захисту. Під час експлуатації вторинні обмотки трансформатора напруги, що не використовуються, не можна замикати коротко. Невикористовувана вторинна обмотка має бути розімкнена, один її висновок заземлений. Також повинен заземлятися один висновок кожної вторинної обмотки, що використовується.

Висновки вторинної обмотки розташовані в литому клемнику із пластмасовою кришкою. Конструкцією кришки передбачено можливість пломбування доступу до висновків.

Трансформатор можна монтувати у будь-якому положенні. Трансформатор кріпиться за допомогою чотирьох болтів М12 через отвори на металевій основі. Заземлювальний болт М8 розташований на опорній плиті трансформатора. За згодою з виробником трансформатор може бути виготовлений з первинною обмоткою для двох різних рівнів первинної напруги (з перемиканням на вторинному боці).

Допустимі моменти затягування для різьбових з'єднань:

• M5: 2,8 - 3,5 Н∙м
• M8: 16 - 20 Н∙м
• М12: 56 - 70 Н∙м

Трансформатори виготовляються та постачаються відповідно до вимог та рекомендацій наступних стандартів та положень: IEC, VDE, ANSI, BS, ДСТУ та ЧСН.

Додаткові аксесуари

У разі потреби TDC 4 може поставлятися разом із зовнішніми утримувачами запобіжників. Утримувачі запобіжників оснащені запобіжниками JT6 зі струмом відключення 300 мА (рекомендується для напруги системи вище 6,6 кВ) або 600 мА (рекомендується для напруги до 6,6 кВ). Поставляється окремо, не встановлюється TDC 4.

При установці повинен використовуватися монтажний комплект 1VL0209587P0101, щоб забезпечити належний поворот тримачів запобіжників на 40° щодо корпусу TDC. Тримач із запобіжником також може постачатися повністю окремо.
