Код товару: 1SAX711001R1101
Артикул: 1SAX711001R1101
Наявність: Pre-Order

0.00грн.

Основні характеристики

Всі характеристики

Кількість полюсів:: 3

Номінальна робоча напруга:: Главная цепь 1000 V AC; Контакт цепи управления 600 V AC/DC

Номінальна частота (f):: Главная цепь 50 Гц; Главная цепь 60 Гц; Контакт цепи управления 60 Гц; Контакт цепи управления DC; Контакт цепи управления 50 Гц

Номінальний робочий струм (I e ):: 500 A

Номінальний робочий струм, DC-13 (I e ):: (250 V) NC 0.27 A; (125 V) NO 0.4 A; (250 V) NO 0.2 A; (125 V) NC 0.55 A; (24 V) NC 1.5 A; (60 V) NC 0.55 A; (60 V) NO 0.5 A; (24 V) NO 1.5 A

Кількість:

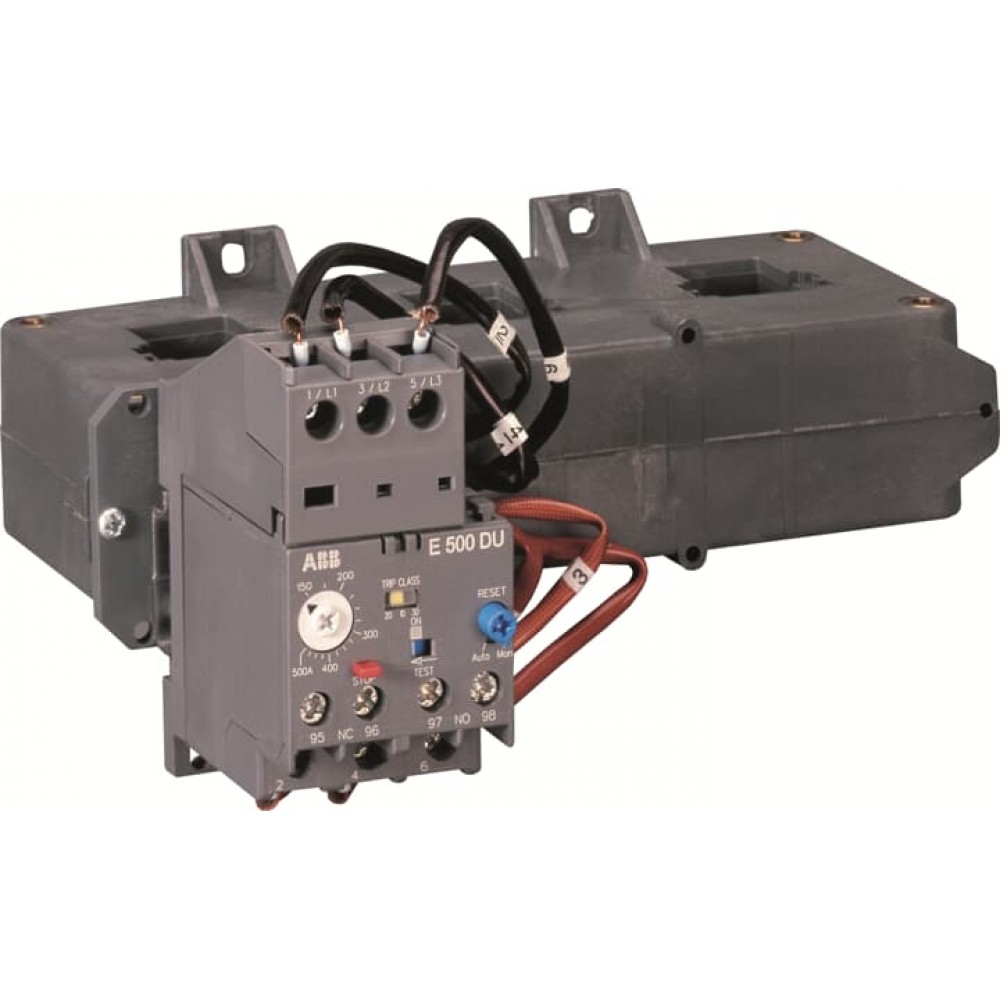

Електронний реле перевантаження E500DU-500 E500DU-500 - це електронне реле перевантаження, що означає, що додаткові зовнішні джерела живлення не потрібні. Він пропонує надійний і швидкий захист двигунів у разі перевантаження або збою фаз. Легке у використанні, як термічне реле перевантаження та сумісне зі стандартними двигунами, електронне реле перевантаження переконливо, перш за все, завдяки широкому діапазону налаштувань, високій точності, високому робочому температурному діапазону та можливості вибору класу відключення (10E, 20E, 30E). Додаткові функції - компенсація температури, контактний контакт (NC), контактний сигнал (NO), автоматичне або ручне скидання, без механізму відключення, функція STOP- і Test та індикація відключення. Реле перевантаження підключаються за допомогою монтажного комплекту до контакторів.

Характеристики

Кількість полюсів: 3

Номінальна робоча напруга: Главная цепь 1000 V AC; Контакт цепи управления 600 V AC/DC

Номінальна частота (f): Главная цепь 50 Гц; Главная цепь 60 Гц; Контакт цепи управления 60 Гц; Контакт цепи управления DC; Контакт цепи управления 50 Гц

Номінальний робочий струм (I e ): 500 A

Номінальний робочий струм, DC-13 (I e ): (250 V) NC 0.27 A; (125 V) NO 0.4 A; (250 V) NO 0.2 A; (125 V) NC 0.55 A; (24 V) NC 1.5 A; (60 V) NC 0.55 A; (60 V) NO 0.5 A; (24 V) NO 1.5 A

Номінальний робочий струм, АС-15 (I e ): (500 V) NC 0.7 A; (240 V) NC 3 A; (240 V) NO 3 A; (400 V) NC 1.1 A; (400 V) NO 1.1 A; (500 V) NO 0.7 A

Номінальний робочий струм, АС-3 (I e ): 500 A

1 Depth / Length: 205 мм

1 EAN: 4013614395437

1 Gross Weight: 1.43 kg

1 Height: 148 мм

1 Units: 1 штука

1 Width: 215 мм

Connecting Capacity Auxiliary Circuit UL/CSA: Гибкий 1/2x 16-10 AWG; Многожильный 1/2x 16-10 AWG

Maximum Operating Voltage UL/CSA: Главная цепь 600 V AC

Maксимально допустима робоча висота: 2000 m

Tightening Torque UL/CSA: Вспомогательная цепь 7 in·lb

Ідентифікаційний номер замінює вироби (новий номер): 1SAX721001R1101

Інструкції та керівництва: 2CDC107022M5502

Діапазон настройки: 150 ... 500 A

Довжина зачистки дроти: Вспомогательная цепь 9 мм

Кількість допоміжних АЛЕ контактів: 1

Кількість допоміжних НЗ контактів: 1

Кількість захищених полюсів: 3

Код класифікації об'єкта: F

Компенсація температури навколишнього середовища: Да

Крутний момент затягування: Вспомогательная цепь 0.8 ... 1.2 N·m

Монтажне положення: Position 1 to 6

Номінальна витримується імпульсна напруга (U imp ): Контакт цепи управления 6 кВ; Главная цепь 8 кВ

Номінальна напруга ізоляції (U i ): 1000 V

Номінальний струм UL: 500 A

Номер митного тарифу: 85364900

Підходить для: AF460; AF400

Перетин кабелю, що підключається-допоміжна ланцюг: Гибкий с зажимом 1/2x 0.75 ... 2.5 мм²; Гибкий 1/2x 0.75 ... 2.5 мм²; Жесткий 1/2x 1 ... 4 мм²; Гибкий с изолированным зажимом 1/2x 0.75 ... 2.5 мм²

Рекомендований інструмент (викрутка): Контакт цепи управления Pozidriv 2

Ступінь забруднення: степень загрязнения 3

Ступінь захисту: Main Circuit Terminals IP00; Housing IP20

Схема розмірів: 1SAX711001F1101

Температура навколишнього середовища: Работа с компенсацией -25 ... +70 °C; Работа -25 ... +70 °C; Хранение -25 ... +70 °C

Умовний тепловий струм на відкритому повітрі (I th ): Auxiliary Circuit NC 6 A; Auxiliary Circuit NO 6 A

Чиста вага виробу: kg; 1.17

Чистий висота вироби: 120 мм

Чистий товщина вироби: 152.1 мм

Чистий ширина вироби: 192 мм
