- Код товару: 1SAX611001R1101
- Артикул: 1SAX611001R1101
- Наявність: Pre-Order
19 577.28грн.
Знайшли дешевше?
Основні характеристики
Всі характеристики
Кількість полюсів::
3
Номінальна робоча напруга::
Главная цепь 1000 V AC; Контакт цепи управления 600 V AC/DC
Номінальна частота (f)::
Главная цепь 50 Гц; Главная цепь 60 Гц; Контакт цепи управления 60 Гц; Контакт цепи управления DC; Контакт цепи управления 50 Гц
Номінальний робочий струм (I e )::
380 A
Номінальний робочий струм, DC-13 (I e )::
(125 V) NO 0.5 A; (250 V) NC 0.27 A; (60 V) NO 0.55 A; (250 V) NO 0.27 A; (125 V) NC 0.55 A; (24 V) NC 1.5 A; (60 V) NC 0.55 A; (24 V) NO 1.5 A

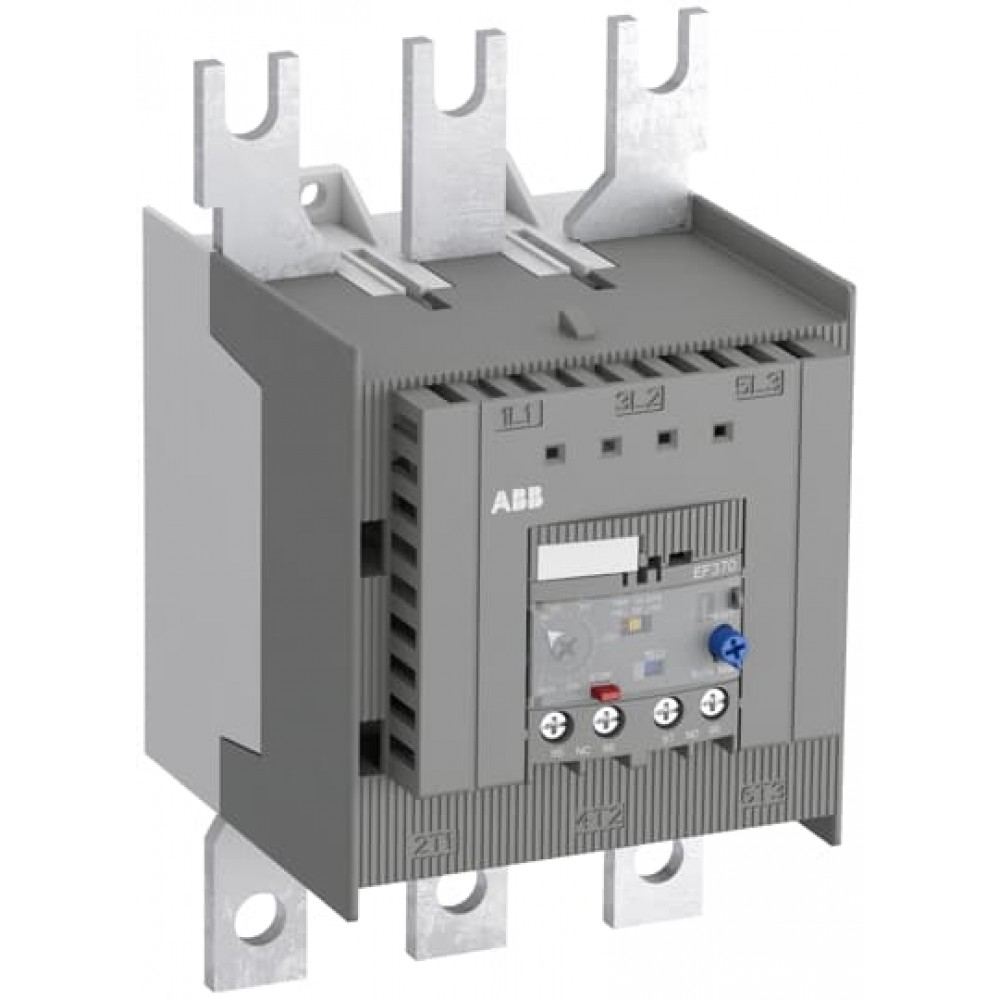

EF370-380 Електронна реле перевантаження EF205-210 - це електронне реле перевантаження, яке означає, що не потрібно додаткового зовнішнього живлення. Він пропонує надійний і швидкий захист двигунів у разі перевантаження або збою фаз. Легке у використанні, як термічне реле перевантаження та сумісне зі стандартними двигунами, електронне реле перевантаження переконливо, перш за все, завдяки широкому діапазону налаштувань, високій точності, високому робочому температурному діапазону та можливості вибору класу відключення (10E, 20E, 30E). Додаткові функції - компенсація температури, контактний контакт (NC), контактний сигнал (NO), автоматичне або ручне скидання, без механізму відключення, функція STOP- і Test та індикація відключення. Реле перевантаження підключаються безпосередньо до контакторів. EF205 та EF370 мають сертифікати ATEX та IECEx 1) 1) ATEX діє для виробів, вироблених з 42 тижня 2014 року.
Характеристики
Характеристики
Кількість полюсів:
3
Номінальна робоча напруга:
Главная цепь 1000 V AC; Контакт цепи управления 600 V AC/DC
Номінальна частота (f):
Главная цепь 50 Гц; Главная цепь 60 Гц; Контакт цепи управления 60 Гц; Контакт цепи управления DC; Контакт цепи управления 50 Гц
Номінальний робочий струм (I e ):
380 A
Номінальний робочий струм, DC-13 (I e ):
(125 V) NO 0.5 A; (250 V) NC 0.27 A; (60 V) NO 0.55 A; (250 V) NO 0.27 A; (125 V) NC 0.55 A; (24 V) NC 1.5 A; (60 V) NC 0.55 A; (24 V) NO 1.5 A
Номінальний робочий струм, АС-15 (I e ):
(240 V) NC 3 A; (500 V) NO 0.75 A; (240 V) NO 3 A; (400 V) NC 1.1 A; (400 V) NO 1.1 A; (500 V) NC 0.75 A
Номінальний робочий струм, АС-3 (I e ):
380 A
1 Depth / Length:
140 мм
1 EAN:
4013614442216
1 Gross Weight:
1.706 kg
1 Height:
199 мм
1 Units:
1 штука
1 Width:
195 мм
CCS Certificate:
1SAA941001-0901
Connecting Capacity Auxiliary Circuit UL/CSA:
Гибкий 1/2x 18-10 AWG; Многожильный 1/2x 18-10 AWG
Connecting Capacity Main Circuit UL/CSA:
Многожильный 1/2 x 1-500 AWG
Contact Rating UL/CSA:
(NC:) Q600; (NC:) B600; (NO:) B600; (NO:) Q600
DNV GL Certificate:
1SAA941003-0302
EAC Certificate:
1SAA941003-2701
Maximum Operating Voltage UL/CSA:
Главная цепь 600 V AC
Maксимально допустима робоча висота:
2000 m
Tightening Torque UL/CSA:
Главная цепь 247 in·lb; Вспомогательная цепь 7 ... 11 in·lb
Інструкції та керівництва (частина 2):
2CDC107043M6801
Інструкції та керівництва:
2CDC107037M6803
Віброміцність згідно МЕК 60068-2-6:
5g / 3 ... 150 Гц
Втрати потужності:
at Rated Operating Conditions per Pole 0.37 ... 4.043 W
Діапазон настройки:
115 ... 380 A
Довжина зачистки дроти:
Вспомогательная цепь 9 мм
Кількість допоміжних АЛЕ контактів:
1
Кількість допоміжних НЗ контактів:
1
Кількість захищених полюсів:
3
Код класифікації об'єкта:
F
Компенсація температури навколишнього середовища:
Да
Крутний момент затягування:
Главная цепь 28 N·m; Вспомогательная цепь 0.8 ... 1.2 N·m
Монтажне положення:
Position 1 to 6
Номінальна витримується імпульсна напруга (U imp ):
Контакт цепи управления 6 кВ; Главная цепь 8 кВ
Номінальна напруга ізоляції (U i ):
1000 V
Номінальний струм UL:
380 A
Номер митного тарифу:
85364900
Підходить для:
A210; AF305; A260; A300; AF300; AF370; AF265; AF260; AF210
Перетин кабелю, що підключається-головна ланцюг:
Диаметр отверстия > 10 мм²; Гибкий или жесткий с кабельным наконечником 2x 50 ... 150 мм²; Гибкий или жесткий с кабельным наконечником 1x 50 ... 240 мм²
Перетин кабелю, що підключається-допоміжна ланцюг:
Гибкий с зажимом 1/2x 0.75 ... 2.5 мм²; Гибкий 1/2x 0.75 ... 2.5 мм²; Жесткий 1/2x 1 ... 4 мм²; Гибкий с изолированным зажимом 1/2x 0.75 ... 2.5 мм²
Рекомендований інструмент (викрутка):
Контакт цепи управления Pozidriv 2
Ступінь забруднення:
степень загрязнения 3
Ступінь захисту:
Main Circuit Terminals IP00; Housing IP20
Схема розмірів:
1SAX600401F0001
Температура навколишнього середовища:
Работа с компенсацией -25 ... +70 °C; Работа -25 ... +70 °C; Хранение -50 ... +85 °C
Умовний тепловий струм на відкритому повітрі (I th ):
Auxiliary Circuit NO 5 A; Auxiliary Circuit NC 5 A
Чиста вага виробу:
kg; 1.338
Чистий висота вироби:
187.6 мм
Чистий товщина вироби:
122.8 мм
Чистий ширина вироби:
105 мм
Технічна інформація
- Инструкция по монтажу - Тепловое реле защиты от перегрузки EF370
- ATEX - Руководство по эксплуатации электронного реле перегрузки для взрывоопасных зон
- 1SBC100214C0201 - Main catalog Motor protection and control Manual motor starters, contactors and overload relays (PDF) - Edition march 2019
- Push-in Spring brochure
- Push-in Spring solution
- EU Declaration of Conformity - Electronic Overload Relay EFxxxDU and accessories
- Data sheet - Electronic Overload Relay EF205, EF370 PDF
- Tripping characteristic - Electronic overload relay EF19, EF45, EF65, EF96, EF146, EF205, EF370, EF460, EF750 from cold state
- 1SBC100195C0203 - Short-form catalog Motor protection and control: Manual motor starters, contactors and overload relays (PDF) - Edition Nov 2016
- 1SBC100191L0203 - Panorama Motor protection and control Manual motor starters, contactors and overload relays (PDF) - Edition July 2015
- Tripping characteristic - Electronic overload relay EF19, EF45, EF65, EF96, EF146, EF205, EF370, EF460, EF750 from warm state.
- ePLAN Electric P8 product data - Overload Relays
- Catalogue - EF205, EF370 Electronic Overload Relay
- Dimension Drawing - EF370 Electronic Overload Relay
- Information - 2D and 3D files for CAD systems
