- Код товару: 1SAX331001R1101
- Артикул: 1SAX331001R1101
- Наявність: Pre-Order
9 327.84грн.
Знайшли дешевше?
Основні характеристики
Всі характеристики
Кількість полюсів::
3
Номінальна робоча напруга::
Главная цепь 1000 V AC; Контакт цепи управления 600 V AC/DC
Номінальна частота (f)::
Главная цепь 50 Гц; Главная цепь 60 Гц; Контакт цепи управления 60 Гц; Контакт цепи управления DC; Контакт цепи управления 50 Гц
Номінальний робочий струм (I e )::
70 A
Номінальний робочий струм, DC-13 (I e )::
(125 V) NO 0.5 A; (250 V) NC 0.27 A; (60 V) NO 0.55 A; (250 V) NO 0.27 A; (125 V) NC 0.55 A; (24 V) NC 1.5 A; (60 V) NC 0.55 A; (24 V) NO 1.5 A

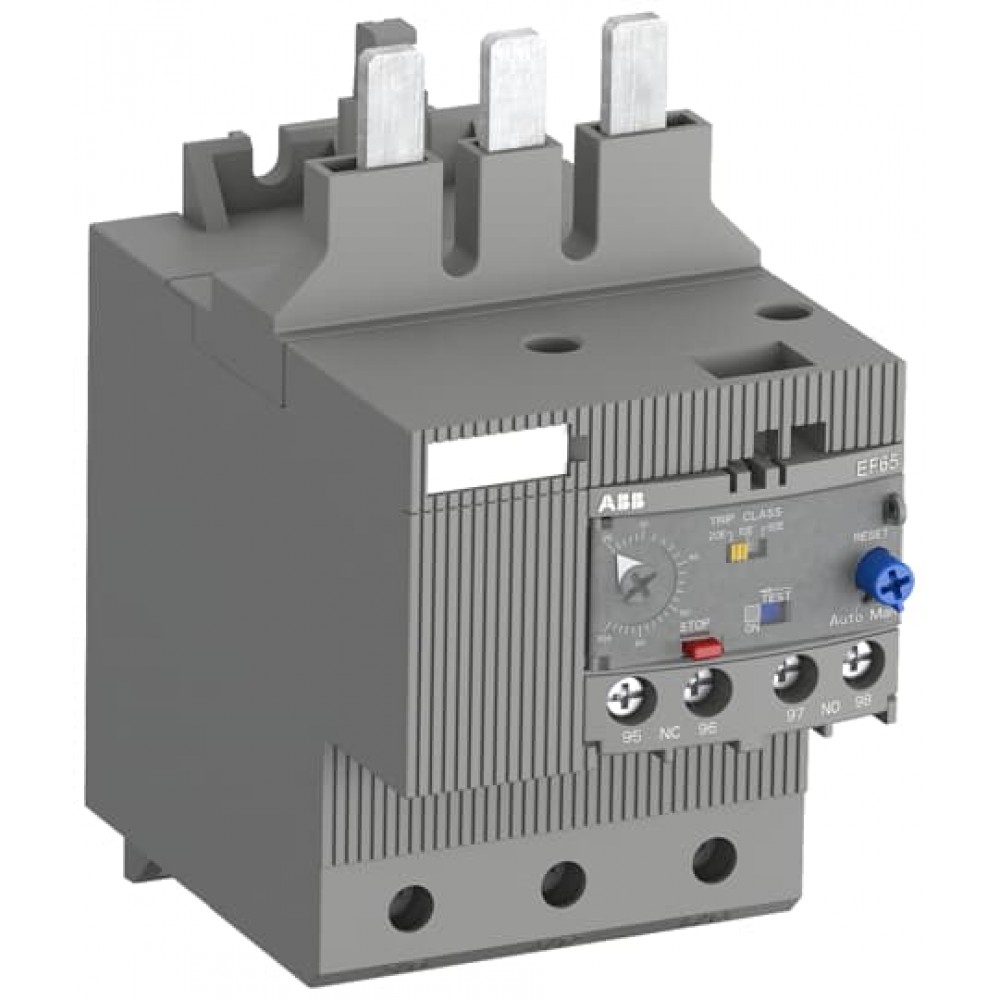

Електронна реле перевантаження EF65-70 EF65 - це електронне реле перевантаження, яке означає, що додаткове зовнішнє живлення не потрібно. Він пропонує надійний і швидкий захист двигунів у разі перевантаження або збою фаз. Легке у використанні, як термічне реле перевантаження та сумісне зі стандартними двигунами, електронне реле перевантаження переконливо, перш за все, завдяки широкому діапазону налаштувань, високій точності, високому робочому температурному діапазону та можливості вибору класу відключення (10E, 20E, 30E). Додаткові функції - компенсація температури, контактний контакт (NC), контактний сигнал (NO), автоматичне або ручне скидання, без механізму відключення, функція STOP- і Test та індикація відключення. Реле перевантаження підключаються безпосередньо до контакторів. Одиничні комплекти кріплення доступні як аксесуар. Сертифікати EF65, EF96 та EF146 мають сертифікати ATEX та IECEx 1) 1) ATEX діє для продуктів, вироблених з 42 тижня 2014 року. IECEx діє для продукції, виробленої з 15 тижня 2017 року.
Характеристики
Характеристики
Кількість полюсів:
3
Номінальна робоча напруга:
Главная цепь 1000 V AC; Контакт цепи управления 600 V AC/DC
Номінальна частота (f):
Главная цепь 50 Гц; Главная цепь 60 Гц; Контакт цепи управления 60 Гц; Контакт цепи управления DC; Контакт цепи управления 50 Гц
Номінальний робочий струм (I e ):
70 A
Номінальний робочий струм, DC-13 (I e ):
(125 V) NO 0.5 A; (250 V) NC 0.27 A; (60 V) NO 0.55 A; (250 V) NO 0.27 A; (125 V) NC 0.55 A; (24 V) NC 1.5 A; (60 V) NC 0.55 A; (24 V) NO 1.5 A
Номінальний робочий струм, АС-15 (I e ):
(240 V) NC 3 A; (500 V) NO 0.75 A; (240 V) NO 3 A; (400 V) NC 1.1 A; (400 V) NO 1.1 A; (500 V) NC 0.75 A
Номінальний робочий струм, АС-3 (I e ):
70 A
1 Depth / Length:
75.5 мм
1 EAN:
4013614442254
1 Gross Weight:
0.876 kg
1 Height:
107 мм
1 Units:
1 штука
1 Width:
139 мм
2 Depth / Length:
290 мм
2 EAN:
4013614483370
2 Gross Weight:
18.803 kg
2 Height:
227 мм
2 Units:
20 штука
2 Width:
393 мм
CCS Certificate:
1SAA941001-0901
Connecting Capacity Auxiliary Circuit UL/CSA:
Гибкий 1/2x 18-10 AWG; Многожильный 1/2x 18-10 AWG
Connecting Capacity Main Circuit UL/CSA:
Гибкий 1/2x 10-2 AWG; Многожильный 1/2x 10-2 AWG
Contact Rating UL/CSA:
(NC:) Q600; (NC:) B600; (NO:) B600; (NO:) Q600
DNV GL Certificate:
1SAA941003-0302
EAC Certificate:
1SAA941003-2701
Maximum Operating Voltage UL/CSA:
Главная цепь 600 V AC
Maксимально допустима робоча висота:
2000 m
Tightening Torque UL/CSA:
Вспомогательная цепь 7 ... 1 in·lb; Главная цепь 55 in·lb
Інструкції та керівництва (частина 2):
2CDC107043M6801
Інструкції та керівництва:
2CDC107026M6803
Віброміцність згідно МЕК 60068-2-6:
5g / 3 ... 150 Гц
Втрати потужності:
at Rated Operating Conditions per Pole 0.056 ... 0.441 W
Діапазон настройки:
25 ... 70 A
Довжина зачистки дроти:
Главная цепь 20 мм; Вспомогательная цепь 9 мм
Кількість допоміжних АЛЕ контактів:
1
Кількість допоміжних НЗ контактів:
1
Кількість захищених полюсів:
3
Код класифікації об'єкта:
F
Компенсація температури навколишнього середовища:
Да
Крутний момент затягування:
Главная цепь 4 N·m; Вспомогательная цепь 0.8 ... 1.2 N·m
Монтажне положення:
Position 1 to 6
Номінальна витримується імпульсна напруга (U imp ):
Контакт цепи управления 6 кВ; Главная цепь 8 кВ
Номінальна напруга ізоляції (U i ):
1000 V
Номінальний струм UL:
70 A
Номер митного тарифу:
85364900
Підходить для:
AF40; AF65; AF52
Перетин кабелю, що підключається-головна ланцюг:
Гибкий с зажимом 2x 2.5 ... 35 мм²; Гибкий с зажимом 1x 4 ... 35 мм²; Гибкий 1/2x 4 ... 35 мм²; Жесткий 1/2x 4 ... 35 мм²; Гибкий с изолированным зажимом 1/2x 4 ... 35 мм²
Перетин кабелю, що підключається-допоміжна ланцюг:
Гибкий с зажимом 1/2x 0.75 ... 2.5 мм²; Гибкий 1/2x 0.75 ... 2.5 мм²; Жесткий 1/2x 1 ... 4 мм²; Гибкий с изолированным зажимом 1/2x 0.75 ... 2.5 мм²
Рекомендований інструмент (викрутка):
Главная цепь Pozidriv 2; Контакт цепи управления Pozidriv 2
Ступінь забруднення:
степень загрязнения 3
Ступінь захисту:
Housing IP20; Main Circuit Terminals IP10
Схема розмірів:
1SAX300405F0001
Температура навколишнього середовища:
Работа с компенсацией -25 ... +70 °C; Работа -25 ... +70 °C; Хранение -50 ... +85 °C
Умовний тепловий струм на відкритому повітрі (I th ):
Auxiliary Circuit NC 6 A; Auxiliary Circuit NO 6 A
Чиста вага виробу:
kg; 0.821
Чистий висота вироби:
131.2 мм
Чистий товщина вироби:
105.2 мм
Чистий ширина вироби:
70 мм
Технічна інформація
- Инструкция по монтажу - Тепловое реле защиты от перегрузки EF65
- ATEX - Руководство по эксплуатации электронного реле перегрузки для взрывоопасных зон
- Data sheet - Electronic Overload Relay EF65, EF96, EF146
- EU Declaration of Conformity - Electronic Overload Relay EFxxxDU and accessories
- Tripping characteristic - Electronic overload relay EF19, EF45, EF65, EF96, EF146, EF205, EF370, EF460, EF750 from cold state
- CE Declaration of conformity - Electronic Overload Relay - EF65-56, DB19EF
- 1SBC100191L0203 - Panorama Motor protection and control Manual motor starters, contactors and overload relays (PDF) - Edition July 2015
- Tripping characteristic - Electronic overload relay EF19, EF45, EF65, EF96, EF146, EF205, EF370, EF460, EF750 from warm state.
- ePLAN Electric P8 product data - Overload Relays
- Dimension Drawing - EF65 Electronic Overload Relay
- Information - 2D and 3D files for CAD systems
