Компактний розподільний пристрій із газовою ізоляцією SafePlus/SafePlus Air

SafeRing

SafePlus

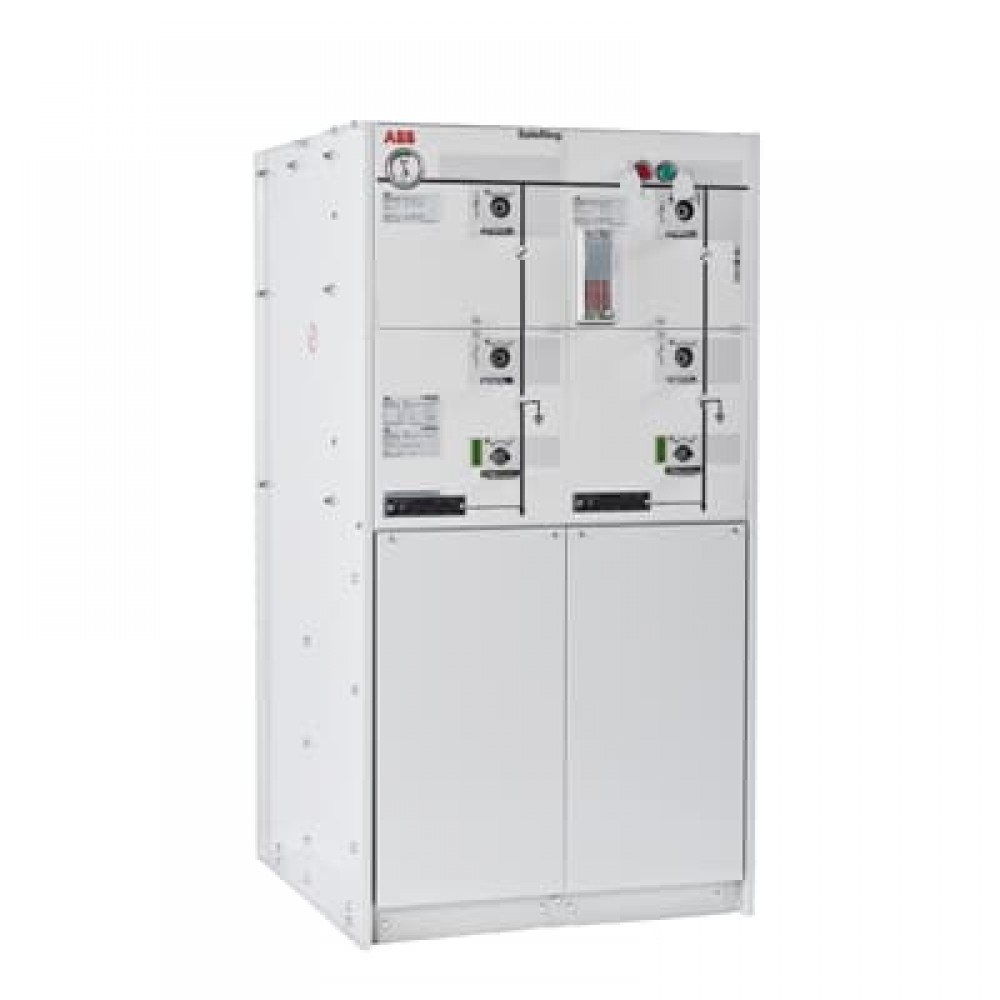

Малюнок 1. Зовнішній вигляд КРП.

Компактний розподільний пристрій середньої напруги із газовою ізоляцією для вторинного розподілу електроенергії, 12 кВ, 630 А SafePlus Air. Це компактний розподільний пристрій у металевому корпусі для використання у розподільних мережах до 12 кВт. Як ізоляційне середовище SafePlus Air використовується сухе повітря. Ізоляція із застосуванням сухого повітря має нульовий потенціал глобального потепління (GWP).

Конструкція складального пристрою подібна до конструкції продуктової лінійки SafePlus, що дає кінцевим користувачам такі вигоди, як затребуваний інтерфейс користувача, збір посадкових місць на підлогу, такий же перелік запчастин і експлуатація. Унікальна гнучкість КРП контролюється за рахунок можливих комбінацій модулів та конфігурацій.

SafePlus Air — повністю герметична система, обладнана контейнером, яка повністю відповідає вимогам до всіх робочих пристроїв та комутаційних апаратів. Герметичний сталевий контейнер із унікальними вимогами вимагає високого рівня надійності, безпеки персоналу та мінімальних вимог до обслуговування.

Переваги:

• ізоляція сухим повітрям, значний нульовий потенціал глобального потепління (ПГП);
• герметичний відсік від довкілля;
• проста заміна (такі ж компактні розміри, як у SafeRing із елегазовою ізоляцією);
• можливість побудови цифрових підстанцій з датчиками та/або сенсорами;
• високий рівень безпеки персоналу забезпечується дугозахищеним виконанням;
• ступінь високої гнучкості (виготовляється компактне, напівмодульне та модульне виконання КРП);
• без елегазу: ізоляція сухим повітрям – екоефективна альтернатива для мереж до 12 кв;
• компактна конструкція, невелика площа посадкового місця основи на підлогу, мала вага;
• не залежить від умов довкілля;
• не потребує технічного обслуговування;
• на замовлення можливе виконання з дугогасним викидом: викиду газів не буде навіть за дугових КЗ;
• на замовлення можливе виконання із застосуванням комбінованого датчика, що визначає вимірювання струму та напруги.

Область застосування

SafeRing Air/AirPlus і SafePlus Air - це найкомпактніше рішення на ринку, що робить його помітним для застосування в найближчому майбутньому:

• Комунальні послуги та електростанції:
  • електростанція;
  • трансформаторні підстанції та облік;
  • основні та допоміжні розподільні пристрої;
  • вітряні турбіни;
  • сонячна енергія.
• Промисловість:
  • целюлозно-паперова промисловість;
  • цементне виробництво;
  • текстиль;
  • хімікати;
  • харчова комісія;
  • автомобілебудування;
  • нафтохімія;
  • гірська промисловість;
  • нафто- та газопроводи;
  • прокатні стани.
• Транспорт:
  • аеропорти;
  • порти;
  • Залізна дорога;
  • метрополітен;
  • електромобілі.
• Будівля та інфраструктура:
  • готелі;
  • торгові центри;
  • лікарня;
  • адміністративні центри;
  • комерційний будинок;
  • велика інфраструктура та будівельні роботи.

Основні параметри

Опис

SafeRing Air/AirPlus – це основний пристрій для вторинної розподільної мережі. SafeRing Air/AirPlus може поставлятися у 18 різних конфігураціях, що підходять для більшості комутаційних додатків у розподільчих мережах 12 кВ (Air) та 24 кВ (AirPlus).

SafePlus Air/AirPlus — компактна розподільна система у металевому корпусі для розподільних пристроїв напругою до 24 кВ. Розподільний пристрій має унікальну гнучкість завдяки можливій комбінації напівмодульних конфігурацій.

Герметичний сталевий резервуар з постійними атмосферними умовами забезпечує високий рівень надійності, а також безпеку персоналу та систему середньої напруги, що не обслуговується.

Асортимент розподільних пристроїв постійно розвивається, щоб пристосуватися до нових вимог ринку та потреб клієнтів. Обидва модулі SafeRing/SafePlus Air/AirPlus узгоджені з існуючим асортиментом SafeRing/SafePlus.

Ізоляційний газ

Після багатьох років досліджень у тісній співпраці з 3M компанія ABB розробила екологічно ефективну альтернативу ізоляції SF₆ . Ізоляційний газ AirPlus має потенціал глобального потепління (GWP) менше 1, що робить розподільні пристрої з елегазовою ізоляцією середньої напруги (СН) доступними як екоефективну та компактну альтернативу. Занепокоєння кліматом, пов'язане з високим потенціалом глобального потепління SF₆ є ключовим фактором, що спонукав ABB розробити продукти, що модернізуються, для розподілу електроенергії нового покоління. Компанія досягла успіху в новій конструкції, в якій використовуються ізолюючі гази, не більш потужні, ніж сам CO₂. З екологічного погляду Dry Air та AirPlus є альтернативою для клієнтів, які хотіли б перейти на нешкідливий для клімату альтернативний газ.

Склад газу

Ізоляційний газ AirPlus заснований на молекулі перфторкетону C₅ (C₅ -FK). Щоб гарантувати, що C₅ -FK завжди знаходиться в газоподібному стані, приблизно 8% C₅ -FK змішують із сухим повітрям.

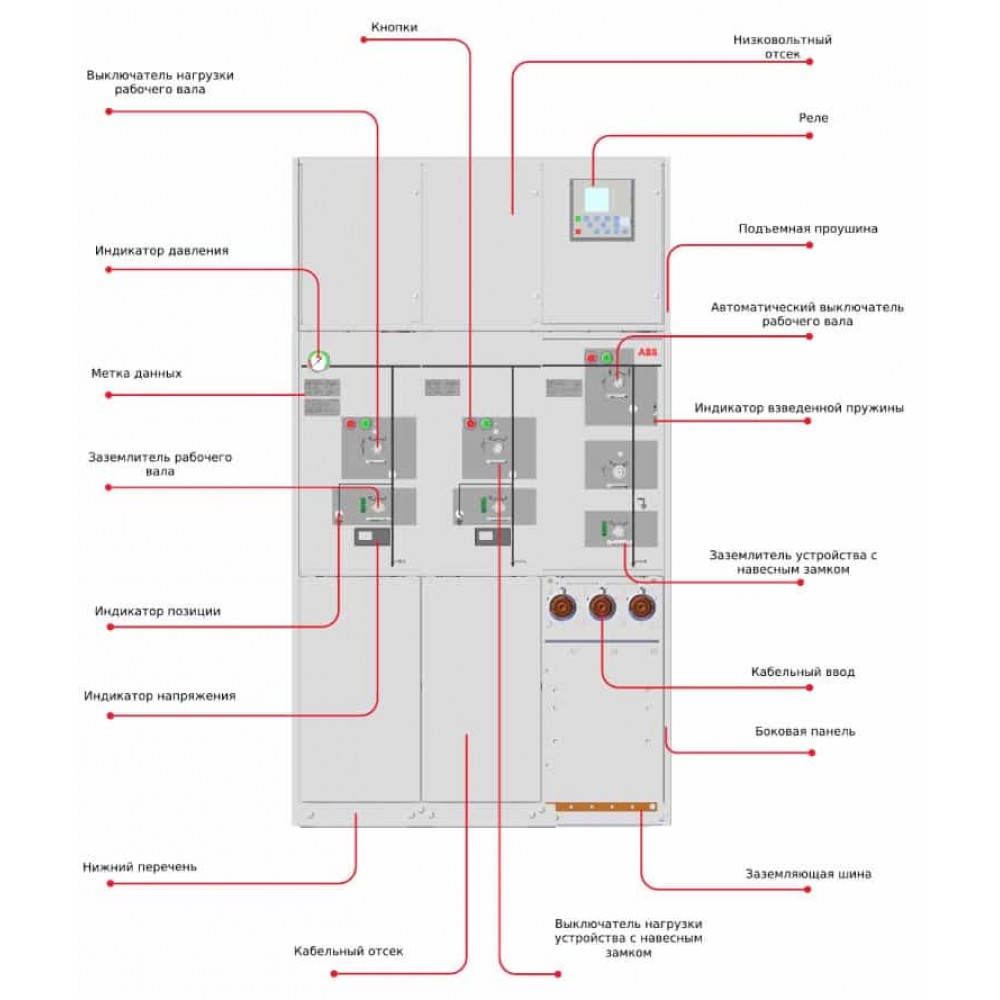

Малюнок 2. Конструкція КРП SafeRing/SafePlus Air/AirPlus.

Модули SafeRing/SafePlus Air/AirPlus

Осередок фідера складається з вимикача навантаження та заземлювача у відсіку, відсіку збірних шин, відсіку кабельної муфти, каналу скидання тиску для відсіку збірної шини та відсіку кабельної муфти, а також низьковольтному відсіку. Кабельне введення у верхній частині призначене для введення та виведення фідерів. Відсіки шин заповнюються сухим повітрям або газом AirPlus.

SafeRing/SafePlus Air/AirPlus — компактна розподільна система у металевому корпусі для розподільних пристроїв напругою до 24 кВ. Розподільний пристрій має унікальну гнучкість за рахунок можливого поєднання повністю модульних і напівмодульних конфігурацій.

SafeRing/SafePlus Air/AirPlus мають ідентичні інтерфейси користувача, робочі процедури, запасні частини та компоненти. SafeRing/SafePlus Air/AirPlus — це повністю герметична система з баком з нержавіючої сталі, що містить усі струмопровідні частини та функції перемикання.

Герметичний сталевий резервуар з постійним газовим режимом забезпечує високий рівень надійності, а також безпеку персоналу та систему, що практично не потребує обслуговування.

Система SafePlus Air/AirPlus пропонує вибір автоматичного вимикача із реле для захисту трансформатора.

SafePlus Air/AirPlus підтримує широкий вибір реле захисту для більшості програм.

SafePlus Air/AirPlus також може постачатися з обладнанням для дистанційного керування та контролю, що робить розподільний пристрій більш інтелектуальним. (Потрібно низьковольтний відсік).

SafeRing Air/AirPlus постачається з наступним стандартним обладнанням:

• заземлюючі вимикачі на виході;
• приводи з вбудованим механічним блокуванням;
• рукоятка керування;
• засоби для навісних замків на всіх функціях перемикання;
• втулки для під'єднання кабелю спереду з кабельними кришками;
• підйомні вуха для зручності обігу;
• шинопровод, 630а;
• заземлююча шина;
• ємнісна індикація напруги (VPIS)

Додаткове обладнання:

• дугогасник для SafeRing Air;
• кришки кабелю із блокуванням;
• кришка кабелю із вікном;
• кришка кабелю для подвійних т-подібних контактів;
• дугостійкі кабельні кришки у комплекті, вкл. блокування;
• додаткова опорна рама (h = 450 чи 290 мм);
• котушка відключення розімкнена;
• котушка відключення відкрита та закрита;
• моторна робота;
• допоміжні перемикачі для всіх функцій перемикання;
• підготовлено до випробувального обладнання реле;
• ємнісна індикація напруги;
• індикатор короткого замикання;
• VCB – сигнал відключення;
• поточний облік;
• відсік РН;
• коробка верхнього входу;
• блокування ключа Ronis;
• реле з автономним живленням для V-модуля.

C-модуль

V-модуль

1. Автоматичний вимикач/вимикач навантаження та заземлювач у відсіку
2. Відсік збірних шин
3. Відсік кабельної муфти
4. Канал скидання тиску для відсіку збірних шин та відсіку кабельної муфти
5. Низьковольтний відсік
6. Кабельне введення для введення та виведення фідерів

Малюнок 3. Відсіки SafeRing/SafePlus Air/AirPlus.

С-модуль

У новій С-панелі операція перемикання навантаження виконується за допомогою лінійного вимикача навантаження, що працює за принципом puffer. Завдяки прямолінійному руху контактів усередині невеликої камери відключення ізолюючий газ стискається і нагнітається безпосередньо на дугу, охолоджуючи її та перериваючи протікання струму. Цей принцип добре відомий з високовольтних автоматичних вимикачів та високонавантажених пристроїв середньої напруги. Однак завдяки багаторічним інноваціям та фундаментальним дослідженням компанія АББ може використовувати той самий принцип у зменшеній версії як економічну та надійну альтернативу вакуумним переривникам.

Принцип puffer дає кілька переваг у порівнянні з альтернативними технологіями перемикання. Під час відключення лінійні контакти роз'єднуються до безпечного роз'єднуючого зазору, не вимагаючи окремого пристрою роз'єднувача, як у пристроях на основі вакуумних переривників. Крім того, потужність гасіння дуги забезпечується безпосередньо за рахунок примусового охолодження стисненого газу, що створюється рухом зовнішнього механічного приводу.

Не потрібно вакуумного зазору, пари металу або ефектів абляції, що забезпечує надійну роботу при всіх рівнях струму. Природний зазор роз'єднувача та заміна гарячого газу холодним під час операції перемикання швидко відновлюють рівень ізоляції, забезпечуючи надійне відключення навантажень з високими перехідними напругами, такими як ємнісні режими та перехідні струми вимикача-запобіжника.

Вимикач-роз'єднувач має двопозиційний заземлювач. Комбінація цих пристроїв пропонує спрощену послідовність операцій та однолінійну схему C-модуля, аналогічну існуючим рішенням SafeRing/SafePlus від ABB із SF₆.

Модуль кабельного перемикача

Низьковольтний відсік

Малюнок 4. Відсіки SafeRing/SafePlus Air/AirPlus.

V-подібний модуль

Панель вакуумного вимикача складається з автоматичного вимикача, вимикача навантаження та заземлювача у відсіку, відсіку збірних шин, відсіку кабельної муфти, каналу скидання тиску для відсіку збірної шини та відсіку кабельної муфти, а також низьковольтного відсіку. Кабельне введення у верхній частині призначене для введення та виведення фідерів.

Відсіки шин заповнюються сухим повітрям або газом AirPlus.

D – модуль прямого підключення кабелю

Усі модулі мають багато спільних характеристик. D-модуль – це модуль прямого підключення, який може бути першим або останнім модулем осередку КРП із загальним обсягом газу.

Низьковольтний відсік

Крім того, всі розподільні пристрої можуть поставлятися з відсіком низьковольтним. Цей відсік може бути обладнаний реле захисту, лічильниками, позиційними вимикачами, клемними колодками тощо.

Відсік кріпиться до бокових кришок ресивера і має покривати всю ширину КРП. Кожен модуль має окремі двері, але між модулями немає перегородок.

Відсік низької напруги має можливість зовнішнього введення кабелю як з лівого, так і з правого боку. Запірна система для дверей доступна на запит. Можлива різна висота низьковольтного відсіку (470 та 700 мм).

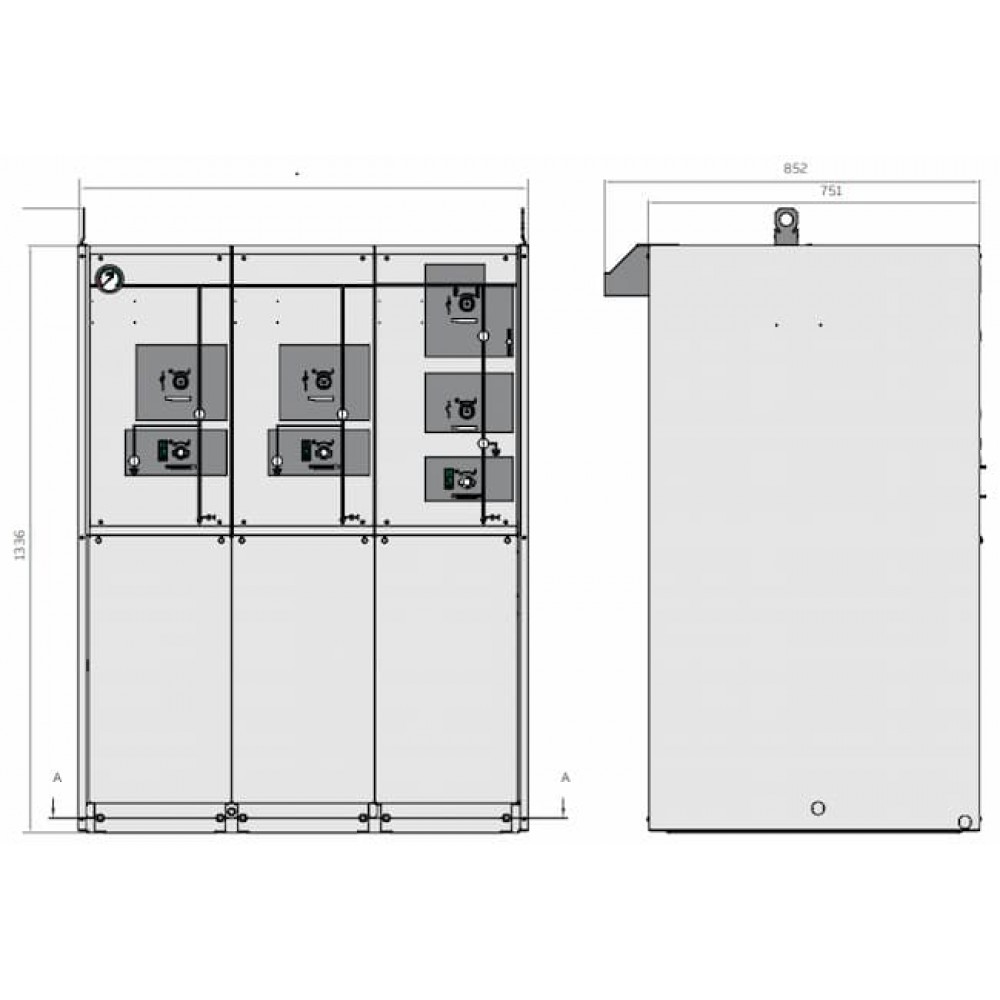

Малюнок 5. Габаритне креслення стандартного виконання КРП.

Коробка верхнього входу

Якщо привід двигуна, котушки, допоміжні перемикачі, реле захисту з автономним живленням тощо встановлені на модулях SafeRing Air або SafePlus Air, клемні колодки та проводка розміщуються за передніми кришками.

Однак, зверху всіх розподільних пристроїв SafeRing Air можна встановити додаткову коробку з верхнім введенням. Так як верхня коробка введення кріпиться до бокових кришок ресивера, вся ширина розподільного пристрою має бути покрита.

Коробка верхнього введення забезпечує введення низьковольтної проводки замовника з заднього боку, з лівого та правого боку.

Крім того, верхня коробка введення дозволяє встановити амперметри з позиційними перемикачами, місцевий/дистанційний перемикач для роботи двигуна і т.д.

Корпус

SafeRing та SafePlus використовують Dry Air або AirPlus як ізоляційне середовище. Повітря міститься в зварному резервуарі з нержавіючої сталі, що герметично закритий на весь термін служби.

Напірна система визначається як герметична на весь термін служби система з терміном служби понад 30 років. Швидкість витоку становить менше 0,1 відсотка на рік.

Для забезпечення надійного та герметичного зварювання всі зварювальні роботи виконуються роботами з комп'ютерним керуванням. Електричні та механічні втулки, що проходять через бак, фіксуються та герметизуються в баку за допомогою високоякісних ущільнювальних кілець.

Механічна втулка додатково має вал, що обертається, який з'єднує вал перемикача з відповідним валом механізму. Вал втулки ущільнений подвійним комплектом газових ущільнень.

Усі резервуари GIS повинні пройти випробування на герметичність перед наповненням газом. Випробування на герметичність та заповнення газом виробляються всередині вакуумної камери. Першим кроком у тесті на витік є одночасне видалення повітря з ресивера і вакуумної камери. Потім бак заповнюється гелієм. Завдяки характеристикам гелію цей тест виявить усі можливі витоки. Якщо ресивер пройде цей тест, гелій буде видалено та замінено на Dry Air або AirPlus.

Газові відсіки SafeRing і SafePlus мають рівень захисту IP67, їх можна занурювати у воду, при цьому всі функції зберігаються задовільним чином.
