Вимикач-роз'єднувач із елегазовою ізоляцією внутрішньої установки GSec (стандарт МЕК)

1. Кнопки замикання та розмикання
2. Гніздо важеля для керування лінією
3. Гніздо важеля для керування заземленням
4. Лампи наявності напруги (якщо передбачаються)
5. Верхні ізолятори
6. Корпус (силова сторона)
7. Гніздо приводу
8. Нижні ізолятори
9. Мнемосхема

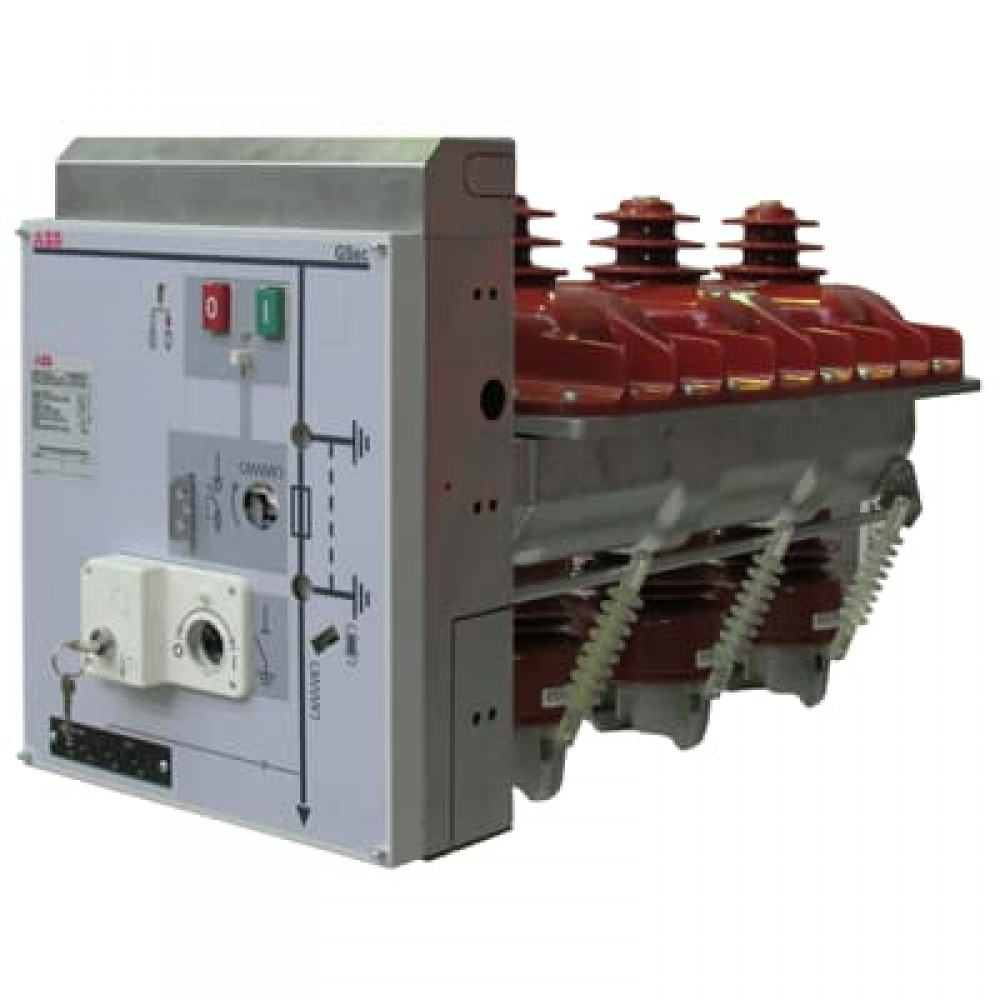

Малюнок 1. Конструкція GSec.

GSec - це вимикач навантаження (ПЛ) із трьома положеннями, елегазовою ізоляцією, призначений для експлуатації у щитах середньої напруги вторинного розподілу енергії.

Переваги:

• корпус GSec загерметизований на термін більше 30 років відповідно до норми МЕК 62271-1;
• до 5000 механічних операцій без обслуговування;
• можливість встановлення пристроїв виявлення наявності напруги з боку кабелів типу VPIS відповідно до норми МЕК 61958;
• механічна сигналізація стану апарату встановлено безпосередньо на вал управління;
• GSec обладнаний пружинами, тому швидкість виконання операції не залежить від оператора;
• на приводі передбачено два окремі гнізда для управління лінією та заземлювачем;
• набір аксесуарів з автоматичною конфігурацією, які легко встановлюються на передній стороні приводу, що дозволяє пристосувати апарат під будь-які умови;
• GSec може використовуватися для осередків вхідних/відхідних ліній, у поєднанні із запобіжниками, вимикачами з бічним керуванням, трансформаторами струму та напруги;
• компактні розміри апарату та комірки, що гарантує високу ізолюючу здатність.

Сфера застосування

GSec – це вимикач навантаження з трьома положеннями та елегазовою ізоляцією, призначений для експлуатації в КРУ середньої напруги для вторинного розподілу, аж до 24 кВ, 800 A, 25 кА. GSec використовується в осередках вхідних/відхідних ліній, в осередках з вимикачем або в поєднанні із запобіжниками. Типовими застосуваннями є: живлення ліній, захист трансформаторів та використання в кільцевих мережах. Завдяки його розмірам GSec може встановлюватися в комірки шириною 375 мм або більше.

Основні показники

Опис пристрою

Вимикачі навантаження GSec - це вимикач навантаження з трьома положеннями (ввімкнено, вимкнено, заземлено). Корпус вимикача навантаження GSec складається із двох частин: верхня частина виготовлена ​​з полімеру, а нижня - із нержавіючої сталі.

Апарат GSec є "загерметизованим на весь термін служби", що відповідає нормі МЕК 62271-1, тобто герметичність елегазу гарантована на термін понад 30 років.

Лінія

Вимкнено

Земля

Малюнок 2. Режими роботи вимикача.

До корпусу вимикача навантаження прикріплені наскрізні ізолятори: три верхні, для підключення до шин, що знаходяться у відсіку шин (вгорі), та три нижні, для обладнання відсіку навантаження (кабелі та термінали, запобіжники, заземлювач та вимірювальні трансформатори).

Ступені захисту

Вимикач навантаження Gsec спроектований з такими ступенями захисту:

• корпус з елегазом – IP65;
• на передній стороні органів управління (зі складання кожуха 2RDA017777) - IP2X (крім гнізд управління).

Типи пристрою, що випускаються

Апарати типу GSec можуть постачатися такими типами:

• GSec/T1: вимикач навантаження з трьома положеннями, з ручним приводом з подоланням мертвої точки. Як правило, він використовується для виготовлення вхідних/вихідних осередків.
• GSec/T2: вимикач навантаження з трьома положеннями, ручним приводом та накопиченням енергії. Як правило, він використовується для виготовлення вхідних/вихідних осередків і може бути обладнаний роз'єднувачем.
• GSec/T2F: вимикач навантаження з трьома положеннями, ручним приводом та накопиченням енергії, утримувачем запобіжників, розчіплювальним пристроєм при спрацьовуванні запобіжників, заземлювачем, встановленим по ланцюгу за утримувачем запобіжників. Як правило, він використовується для виготовлення захисних осередків трансформатора і може бути обладнаний роз'єднувачем.
• GSec/IB: вимикач навантаження з трьома положеннями, з ручним приводом із подоланням мертвої точки та дистанційним заземлювачем, взаємоблокованим із заземлювачем IMS. Як правило, він використовується для виготовлення вхідних/вихідних осередків з невикоченим вимикачем.

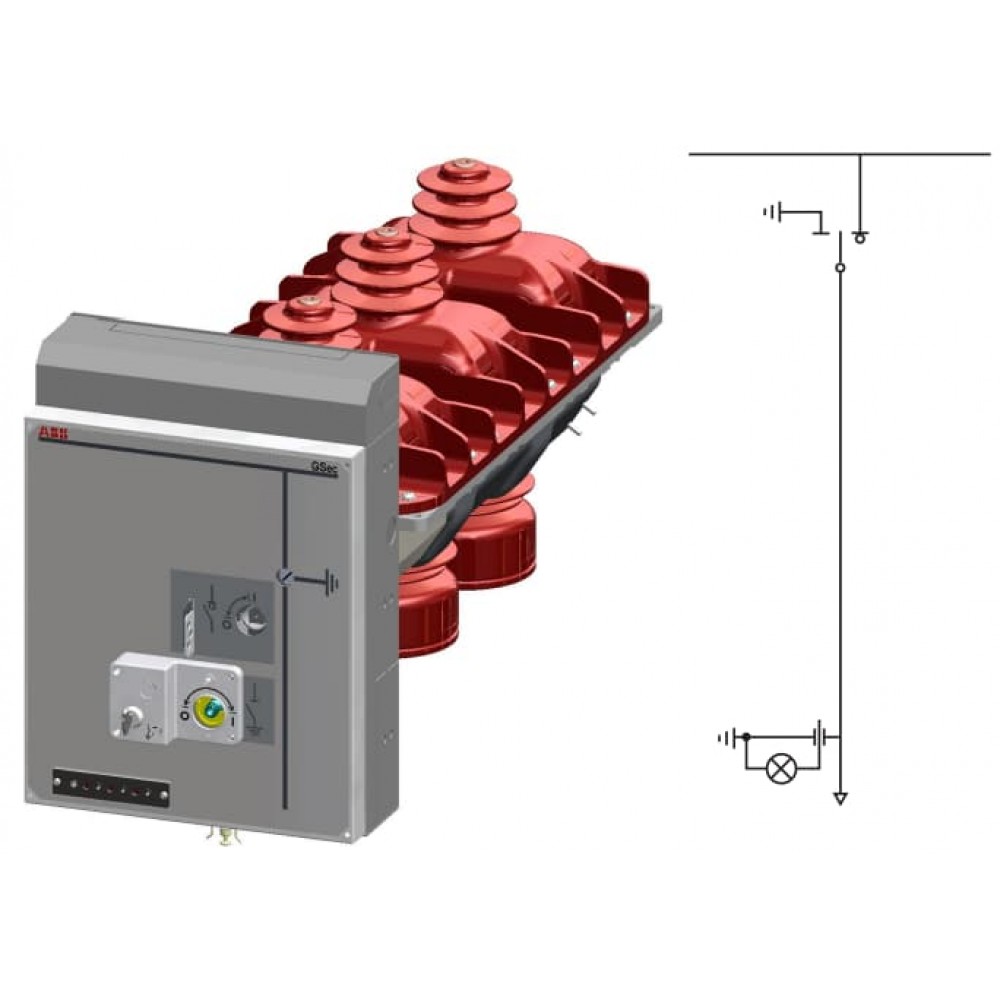

GSec/T1

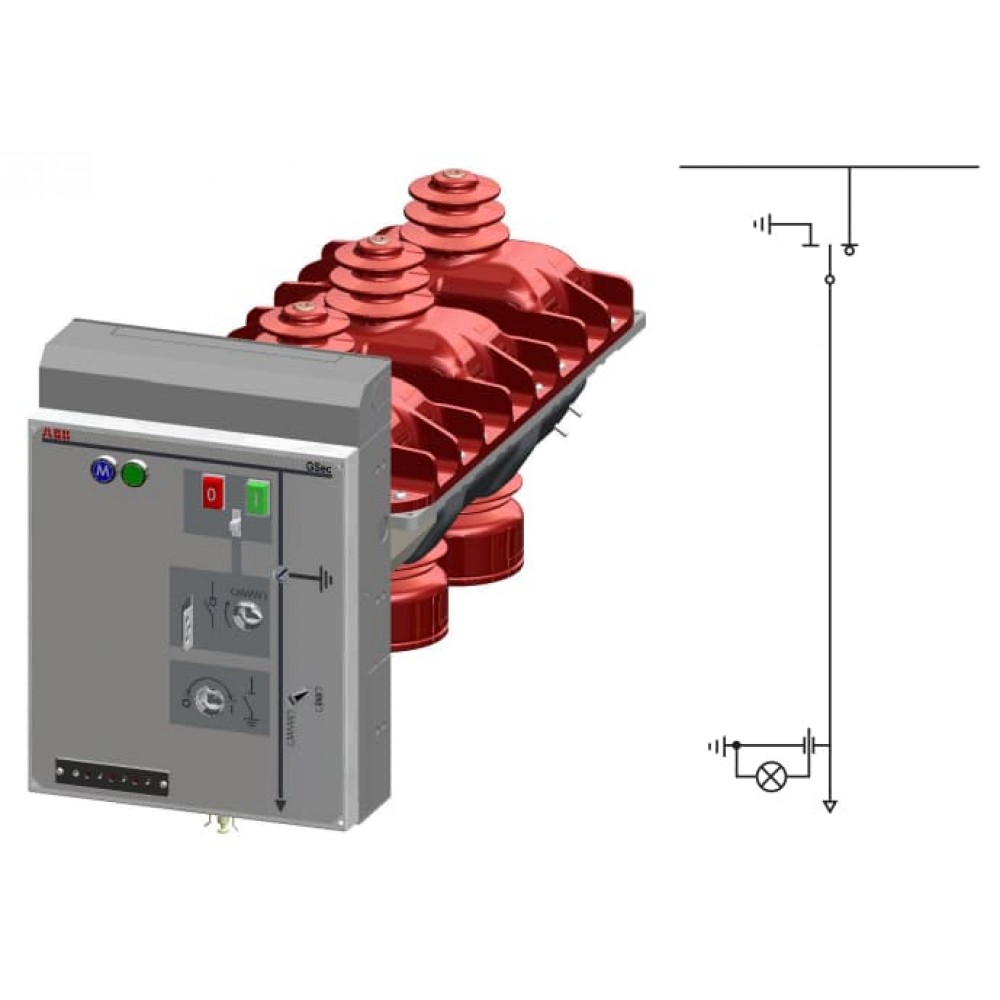

GSec/T2

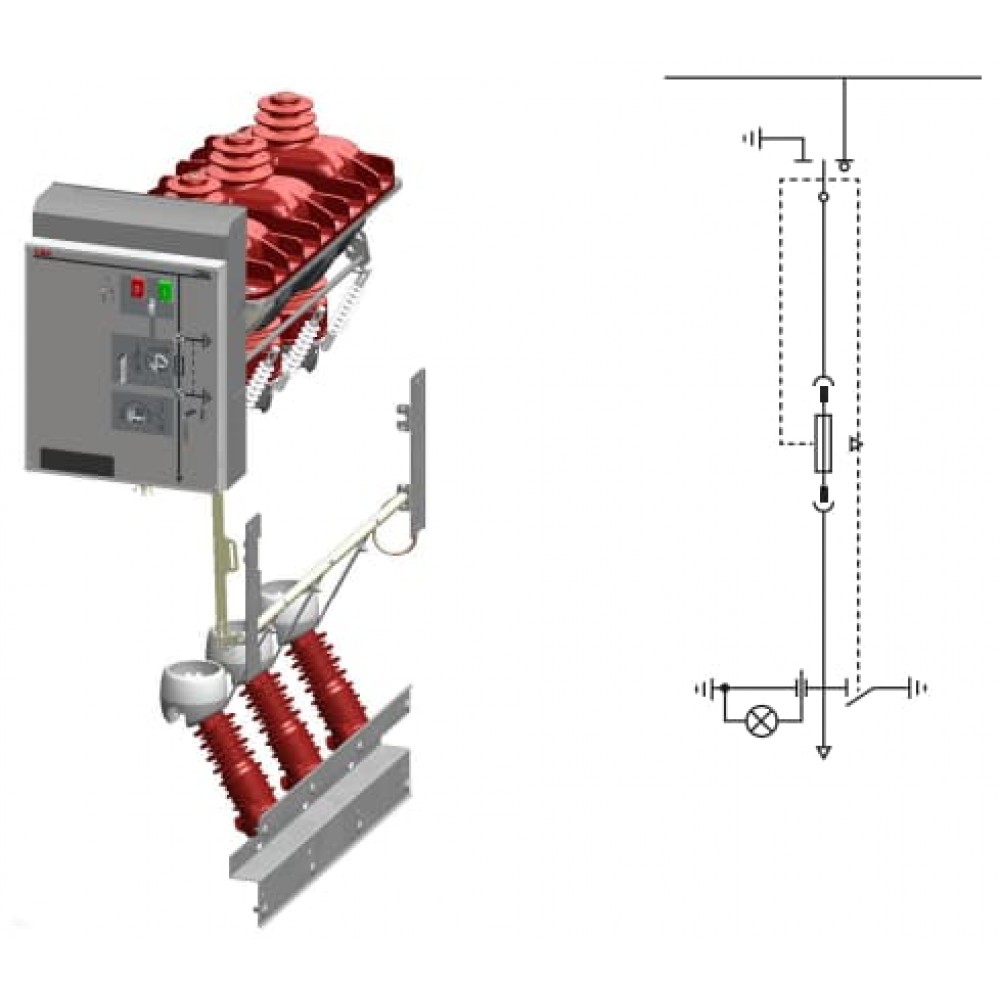

GSec/T2F

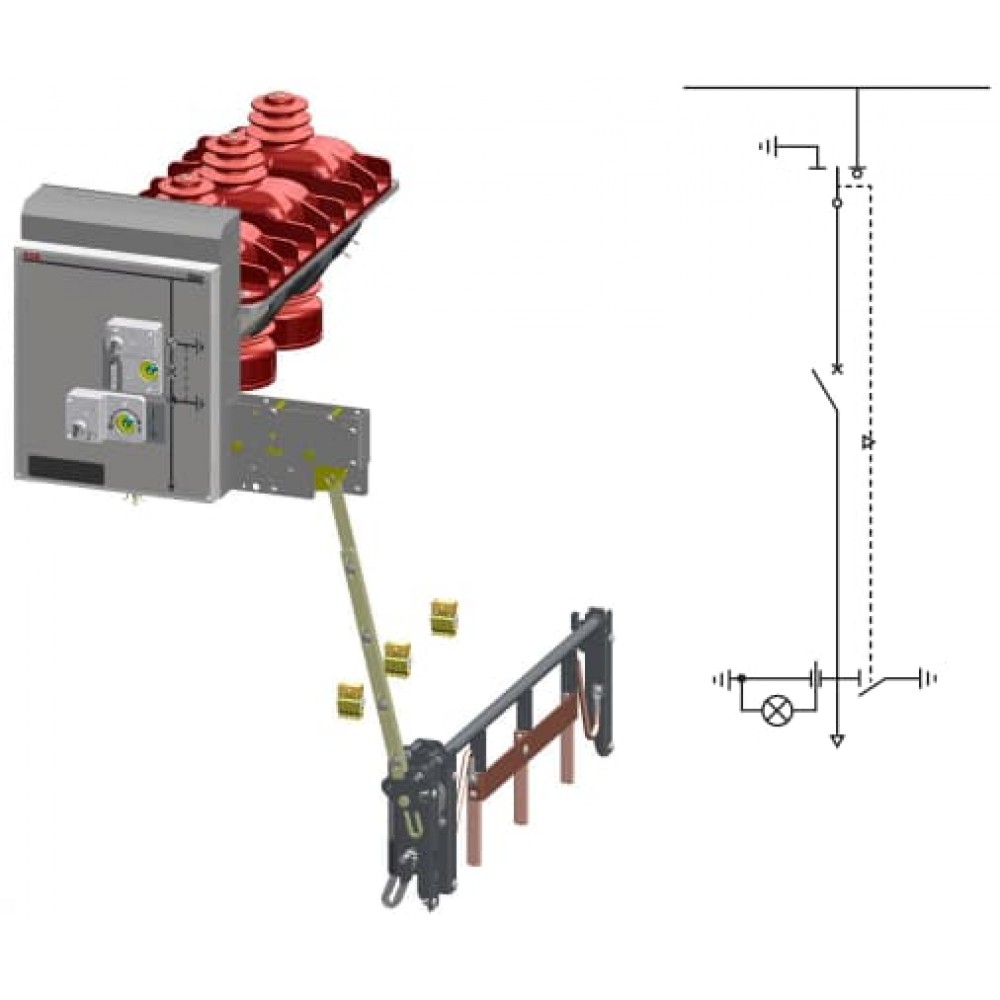

GSec/IB

Малюнок 3. Типи пристрою, що випускаються.

Приводи

Апарати типу GSec можуть обладнатися приводами таких типів:

• Ручний привід 1S з подоланням мертвої точки використовує одну пружину як для вимикання, так і для включення вимикача навантаження, а також для включення одного або декількох заземлювачів, з незалежністю від оператора швидкістю виконання операції.
• Ручний привід 2S з накопиченням енергії використовує дві пружини. Перша необхідна включення вимикача навантаження з незалежної від оператора швидкістю виконання операції. Друга ж пружина зводиться під час включення вимикача навантаження і необхідна як для вимикання вимикача навантаження (вручну, за допомогою спеціальної кнопки, або через спрацьовування запобіжників або за допомогою відключаючого розчіплювача), так і для включення заземлювачів з незалежною від оператора швидкістю виконання операції. Операція вимкнення заземлювачів виконуються із незалежною від оператора швидкістю.

Заземлювачі

Заземлювачі поділяються на три типи:

• ST;
• ES 230 із приводом 1S;
• EF 230 із приводом 2S.

Вони можуть бути вбудовані в корпус, що містить в собі вимикач навантаження або бути розташованими далі по ланцюгу, за запобіжниками або за вимикачем.

Заземлювач ST вбудований в корпус вимикача навантаження і має повну здатність, що включає, при піковому струмі короткого замикання.

Заземлювач ES 230 з приводом 1S встановлюється нижче за ланцюгом, за запобіжним вимикачем, поєднаним з вимикачем навантаження, взаємоблокується за допомогою приводного важеля із заземлювачем ST і має повну здатність, що включає, при піковому струмі короткого замикання. Заземлювач EF 230, суміщений з приводом 2S, розміщується нижче по ланцюгу, за запобіжниками, взаємоблокується за допомогою приводного важеля і має знижену до 5 кАп, що включає здатність при піковому струмі короткого замикання.

Загальні відомості для обладнання із елегазовою ізоляцією.

Елегаз у чистому вигляді - це нетоксичний газ без кольору та запаху з щільністю приблизно в шість разів вище за щільність повітря.

З цієї причини, незважаючи на відсутність спеціальних фізіологічних наслідків, у приміщеннях, насичених елегазом, можуть виявлятись наслідки кисневого голодування.

Під час вимкнення вимикача навантаження утворюється електрична дуга, яка розкладає дуже невелику кількість елегаза. Продукти розкладання залишаються всередині корпусу, тому, можливість контакту з елегазом, що розклався, надзвичайно низька, а присутність в атмосфері негайно виявляється навіть у невеликих кількостях (1-3 ч. на млн.) по різкому і неприємному запаху. У цьому випадку перед перебуванням у приміщенні його необхідно провітрити (див. норму IEC 1634).

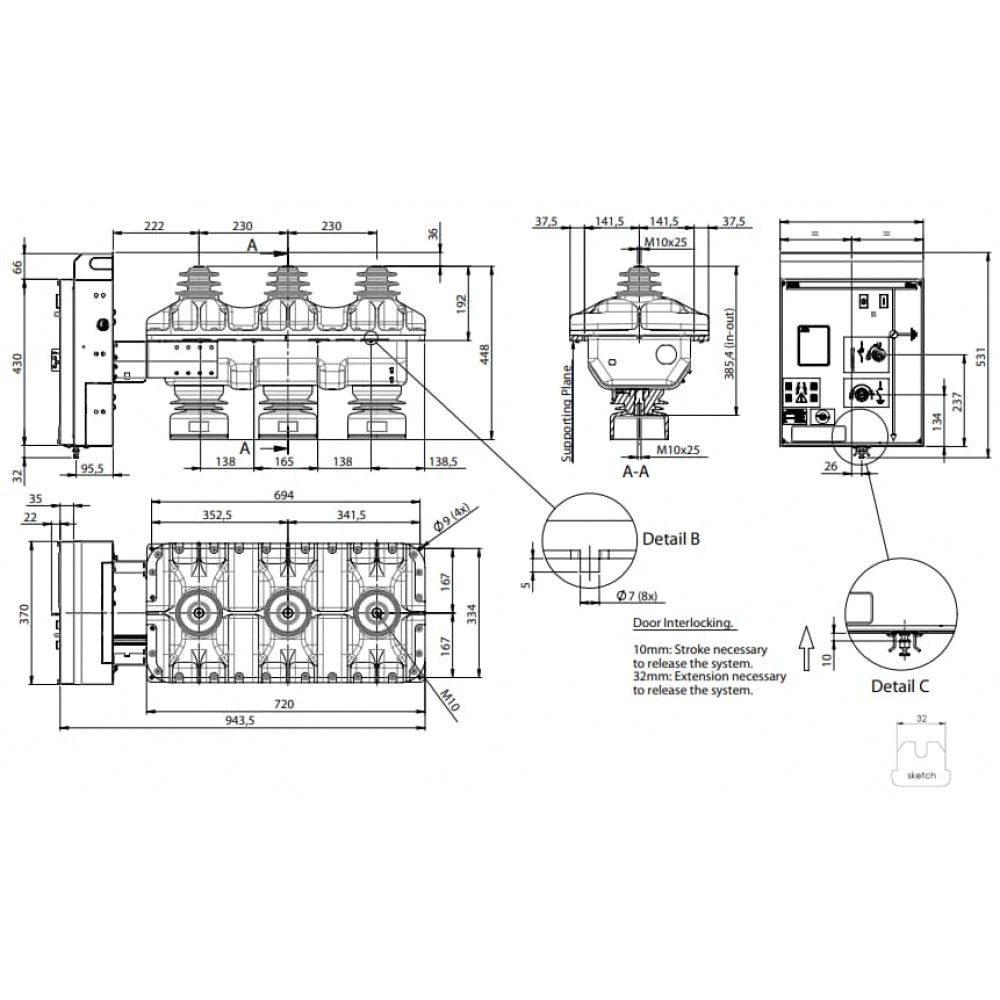

Малюнок 4. Габаритні розміри.

Використані в осередках блокування механічного та електричного типу.

Механічні блокування поділяються на:

• забороняючі блокування;
• запобіжні блокування (замки/ключі).

Електричні блокування виконані з використанням мікровимикачів, які забезпечують безперервність або переривають електричний ланцюг.

Взаємоблокування між вимикачем навантаження та заземлювачем

Це - механічне блокування, що забороняє, не дозволяє вставляти важіль управління у відповідне гніздо управління за відсутності необхідних умов.

Заземлювач можна увімкнути лише в тому випадку, якщо вимикач вимкнено.

Вимикач навантаження можна увімкнути лише в тому випадку, якщо заземлювач вимкнений.

Взаємоблокування між важелем вимикача навантаження та двигуном.

Це електричне блокування, що запобігає роботі двигуна, коли важіль управління вставлено в гніздо вимикача навантаження.

Установка важеля керування приводить у дію мікровимикач, який відключає живлення двигуна та не допускає його роботи.

Взаємоблокування між важелем керування заземлювача та двигуном

Це - електричне блокування, яке не допускає роботу двигуна, коли рухливі контакти заземлювача замкнуті або важіль управління вставлений в гніздо заземлювача.

При розімкнених рухомих контактах заземлювача та вилученому з його гнізда важелі управління мікровимикач дає дозвіл на роботу двигуна.
