Основні характеристики
Всі характеристики
Номінальна частота (f)::
50/50/50 Гц
Номинальное напряжение (U:
12/17,5/24 кВ
Номинальное выдерживаемое импульсное напряжение (U:
75/95/125 кВ
Вимикачі елегазові із пружинним приводом серії HD4 призначені для комутації в нормальних та аварійних режимах електричних ланцюгів трифазного змінного струму частотою 50 Гц з найбільшою робочою напругою до 40,5 кВ.
Вимикачі середньої напруги серії HD4 використовують газоподібний сірчистий гексафторид (елегаз SF6) для гасіння електричної дуги у якості ізолюючого матеріалу.

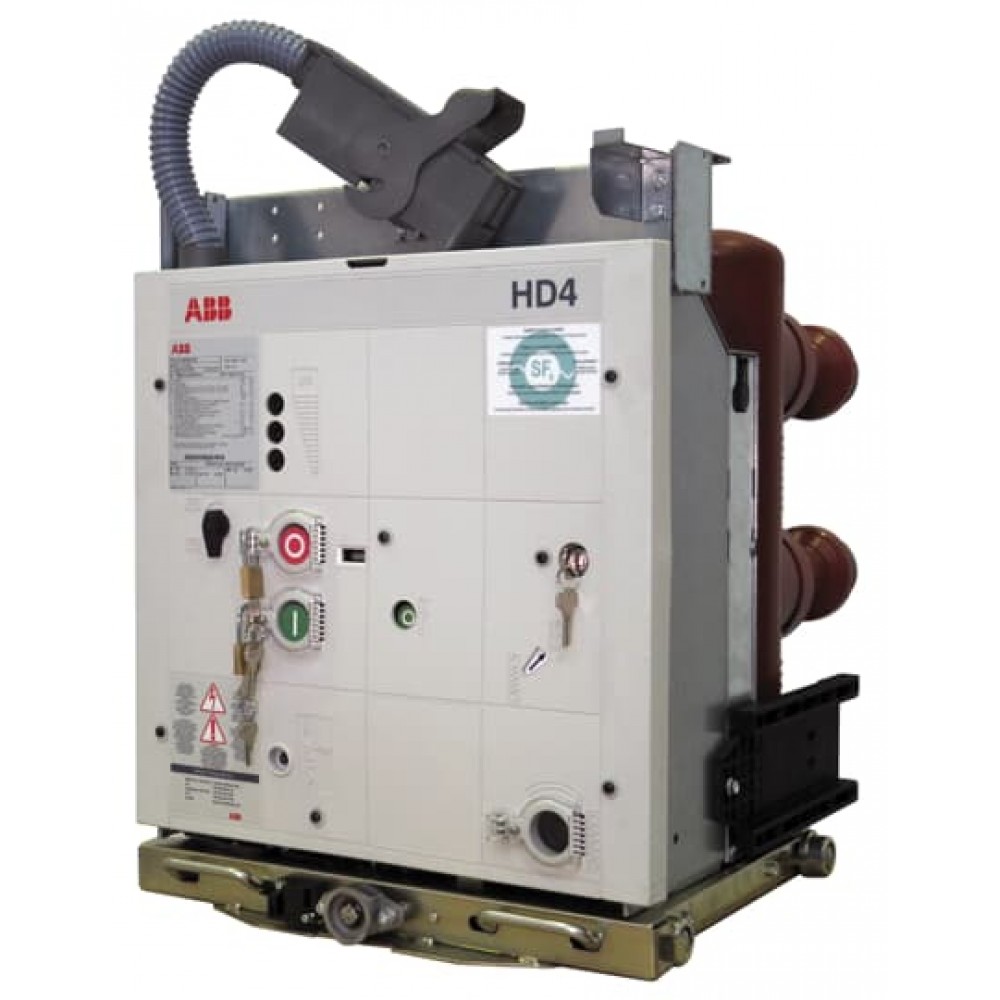

Малюнок 1. Загальний вигляд пристрою.
Серед вимикачів внутрішньої установки HD4 відрізняє:
- техніка автопневматичного розмикання;
- гасіння електричної дуги без усіченого струму;
- швидке відновлення діелектричних властивостей дугогасних засобів;
- витримування напруги ізоляції навіть за нульового відносного тиску;
- розмикання вже при 30% від номінальної розмикаючої здатності, навіть за нульового відносного тиску;
- загерметизовані на весь термін служби полюси;
- привід із накопиченням енергії з пристроєм проти повторного замикання, який встановлюється стандартно, на всі серії вимикачів
- механічні захисні блокування проти виконання неправильних дій
- відсутність необхідності обслуговування
- контрольний пристрій тиску елегазу (на замовлення).
Область застосування
Вимикачі HD4 використовуються в силових розподільчих ланцюгах для контролю та захисту ліній, трансформаторних та розподільчих підстанцій, двигунів, трансформаторів, конденсаторних батарей тощо.
Завдяки елегазовій техніці автопневматичного розмикання, вимикачі HD4 не утворюють надмірної напруги під час роботи, тому вони особливо рекомендуються для дообладнання, оновлення та розширення вже існуючих систем, в яких двигун, кабель та інші ізолюючі матеріали можуть мати підвищену чутливість до діелектричних навантажень.
Також вимикачі призначені для роботи в шафах комплектних розподільчих пристроїв (КРУ) внутрішньої установки потреб теплових і атомних електростанцій, а також інших енергоспоживачів.
Основні характеристики
| Номінальна напруга | кВ | 10 | 17.5 | 24 | ||||||||||||||
| Номінальна напруга ізоляції | кВ | 12 | 17.5 | 24 | ||||||||||||||
|
Максимальна напруга, що витримується при частоті 50 Гц протягом 1 хв. |
кВ | 42 | 38 | 50 | ||||||||||||||
| Імпульсна напруга, що витримується | кВ | 75 | 95 | 125 | ||||||||||||||
| Номінальна частота | Гц | 50 | 50 | 50 | ||||||||||||||
| Номінальний нормальний струм (40 °C) | А | 630 | 1250 | 1600 | 2000 | 2500 | 3150-4000 | 630 | 1250 | 1600 | 2000 | 2500 | 3150 | 630 | 1250 | 1600 | 2000 | 2500 |
| Номінальна відключаюча здатність (номінальний симетричний струм короткого замикання) | кА | 16 | 16 | - | - | - | - | 16 | 16 | - | - | - | - | 16 | 16 | 16 | 16 | - |
| 20 | 20 | 20 | 20 | 20 | - | 20 | 20 | 20 | 20 | 20/- | - | 20 | 20 | 20 | 20 | - | ||
| 25 | 25 | 25 | 25 | 25 | 25 | 25 | 25 | 25 | 25 | 25/- | - | 25 | 25 | 25 | 25 | 25 | ||
| 31,5 | 31,5 | 31,5 | 31,5 | 31,5 | 31,5 | 31,5 | 31,5 | 31,5 | 31,5 | 31,5/- | 31,5 | - | - | - | - | - | ||
| - | - | -/40 | 40 | 40 | 40 | - | - | -/40 | 40 | 40 | 40 | - | - | - | - | - | ||
| - | -/50 | 50 | 50 | 50 | 50 | - | - | - | - | - | - | - | - | - | - | - | ||
| Номінальний короткочасний струм, що витримується (3 с) | кА | 16 | 16 | - | - | - | - | 16 | 16 | - | - | - | - | 16 | 16 | 16 | 16 | - |
| 20 | 20 | 20 | 20 | 20 | - | 20 | 20 | 20 | 20 | 20/- | - | 20 | 20 | 20 | 20 | - | ||
| 25 | 25 | 25 | 25 | 25 | 25 | 25 | 25 | 25 | 25 | 25/- | - | 25 | 25 | 25 | 25 | 25 | ||
| 31,5 | 31,5 | 31,5 | 31,5 | 31,5 | 31,5 | 31,5 | 31,5 | 31,5 | 31,5 | 31,5/- | 31,5 | - | - | - | - | - | ||
| - | - | -/40 | 40 | 40 | 40 | - | - | -/40 | 40 | 40 | 40 | - | - | - | - | - | ||
| - | -/50 | 50 | 50 | 50 | 50 | - | - | - | - | - | - | - | - | - | - | - | ||
| Включна здатність | кА | 40 | 40 | - | - | - | - | 40 | 40 | - | - | - | - | 40 | 40 | 40 | 40 | - |
| 50 | 50 | 50 | 50 | 50 | - | 50 | 50 | 50 | 50 | 50/- | - | 50 | 50 | 50 | 50 | - | ||
| 63 | 63 | 63 | 63 | 63 | 63 | 63 | 63 | 63 | 63 | 63 | 63 | 63 | 63 | 63 | 63 | 63 | ||
| 80 | 80 | 80 | 80 | 80 | 80 | 80 | 80 | 80 | 80 | 80 | 80 | - | - | - | - | - | ||
| - | - | 100 | 100 | 100 | 100 | - | - | - | 100 | 100 | 100 | - | - | - | - | - | ||
| - | - | 125 | 125 | 125 | 125 | - | - | - | - | - | - | - | - | - | - | - | ||
| Час розмикання | мс | 45 | 45 | 45 | ||||||||||||||
| Час дуги | мс | 10-15 | 10-15 | 10-15 | ||||||||||||||
| Загальний час переривання | мс | 55-60 | 55-60 | 55-60 | ||||||||||||||
| Час замикання | мс | 80 | 80 | 80 | ||||||||||||||
Повний опис
Розмикання контактів в елегазі SF6 здійснюється без переривання дуги та утворення надмірної напруги. Ці характеристики забезпечують велику довговічність вимикача та невеликі динамічні, діелектричні та теплові навантаження на ізоляцію.
Полюси вимикача, що входять до складу переривника, – це компоненти під тиском, що не потребують перезаправки (норми МЕК 62271-100) та обслуговування.
- Сигналізація стану тиску SF6 (на замовлення)
- Кнопка розмикання
- Кнопка замикання
- Лічильник операцій
- Сигналізація розімкнутого/замкнутого вимикача
- Вал для ручного взводу замикаючих пружин
- Сигналізація зведених/невзведених замикаючих пружин
-
Кнопка для відновлення робочого стану захисного вимикача моторедуктора
(на замовлення )
Малюнок 2. Органи управління вимикача.
Механічний привід типу ESH з накопиченням енергії має вільний розчіплювач і дозволяє виконувати операції розмикання та замикання незалежно від дій оператора.
Виробляється елегазовий вимикач у двох виконаннях:
- стаціонарні;
- знімний – для корпусів CBE, PowerCube та стаціонарних частин;
- знімний – для електрощитів UniGear типу ZS1, UniGear типу ZS2, UniGear типу ZS3.2;
- знімний – для електрощитів UniSwitch, UniMix та UniSec.
Привід та полюси встановлені на металеву конструкцію, яка також є опорою для кінетики під час роботи рухомих контактів. Вимикачі в версії викочування поставляються з візком, що дозволяє установку і висунення з розподільного щита або корпусу.
Легка та компактна конструкція вимикача забезпечує велику міцність та відмінну механічну надійність.
Стаціонарне виконання

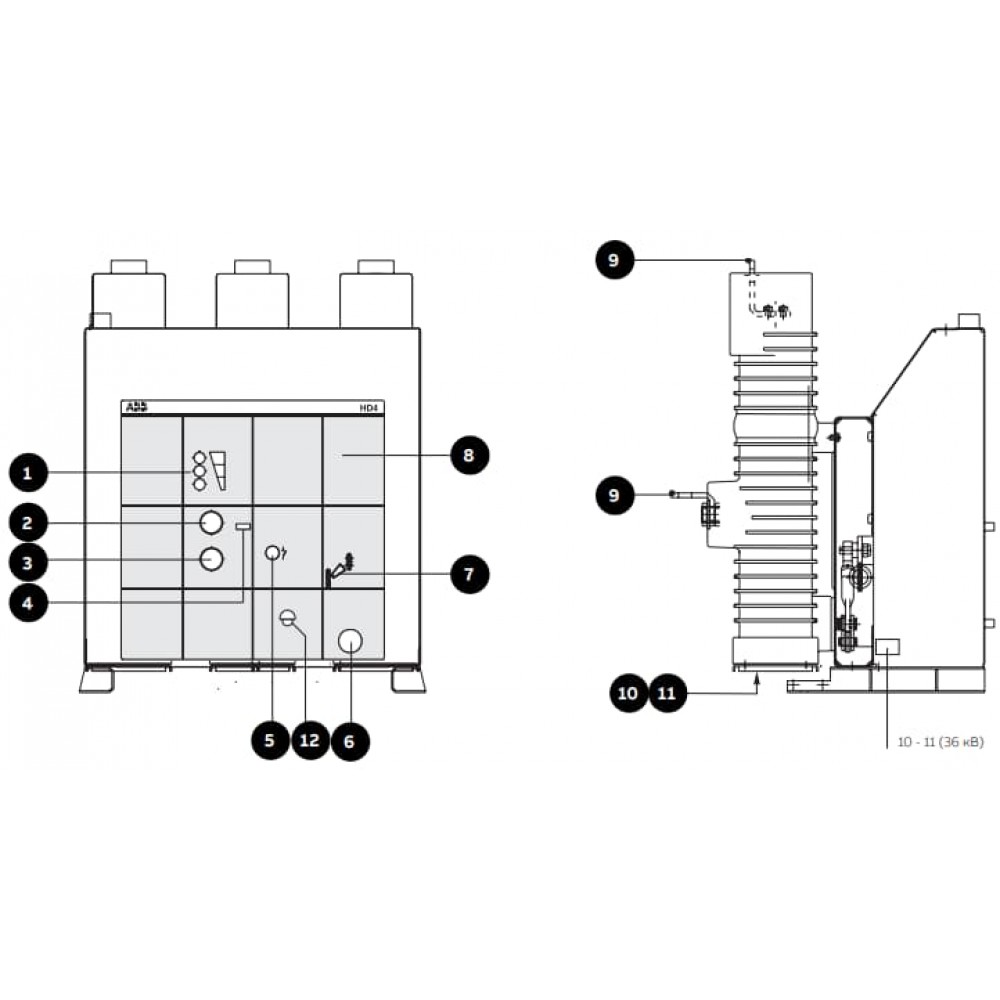

Фіксований вимикач (мал. 3) у базовому виконанні комплектується каркасом та переднім захисним екраном. У нижній частині каркаса виконані отвори кріплення. Для електричних підключень допоміжних ланцюгів вимикача є клемна колодка, що закріплена на верхній захисній панелі. Гвинт для підключення системи заземлення розташований на боці вимикача. Додаткові деталі наводяться в позначеннях малюнку 3.
- Сигналізація стану тиску SF6 (на замовлення)
- Кнопка розмикання
- Кнопка замикання
- Лічильник операцій
- Сигналізація розімкнутого/замкнутого вимикача
- Вал для ручного взводу замикаючих пружин
- Сигналізація зведених/невзведених замикаючих пружин
- Табличка з характеристиками
- Термінали (доступні лише для деяких версій)
- Регулятор тиску (на замовлення)
- Клапан для контролю тиску газу SF6
- Кнопка для відновлення робітник го стану захисного вимикача моторедуктора (на замовлення)
Малюнок 3. Пристрій стаціонарної версії.
Знімне виконання

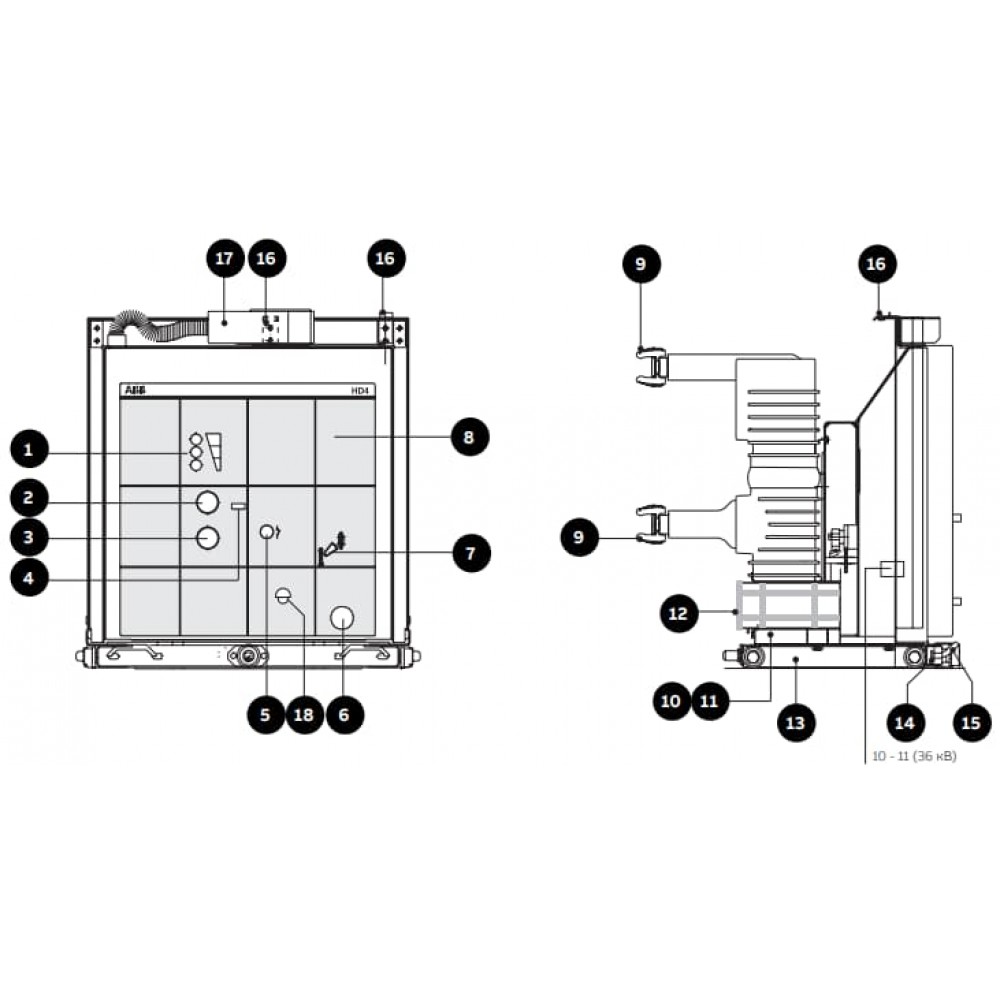

Знімні вимикачі (див. мал. 4) складаються з каретки на якій закріплена несуча конструкція самого вимикача. Вони складаються з візка, на якій закріплена несуча конструкція вимикача.
З передньої захисної панелі вимикача виходить кабель з роз'ємом (виделкою) для підключення електричних керуючих приладдя.
У верхній частині вимикача закріплені упори для включення контактів (вставлено/висунуто), розташованих у корпусі або в щиті. З боків вимикача закріплені спуски для приводу в дію засувок для ізоляції контактів середньої напруги корпусу або щита. На передній частині візка вимикача встановлена балка для зачеплення вимикача з метою виконання установки та висування за допомогою спеціального важеля управління.
Вимикач укомплектований розеточними контактами, що розмикають. Висувний вимикач комплектується спеціальними блоками на передній балці, які забезпечують встановлення на відповідних кріпленнях корпусу або нерухомої частини. Блоки можуть приводитись в дію ручками тільки при повній опорі візка про балку.
Привідний важіль (установка висування) має бути вставлений до кінця. Блок не дозволяє просування візка всередину корпусу або нерухомої частини (наприклад, коли замкнутий вимикач заземлення).
При знаходженні візка в проміжному положенні між висунутим і вставленим блокування запобігає замиканню вимикача (як механічне, так і електричне). На замовлення, на візок може бути встановлений блокувальний магніт, який, якщо він не збуджений, запобігає руху візка.
- Сигналізація стану тиску SF6 (на замовлення)
- Кнопка розмикання
- Кнопка замикання
- Лічильник операцій
- Сигналізація розімкнутого/замкнутого вимикача
- Вал для ручного взводу замикаючих пружин
- Сигналізація зведених/невзведених пружин, що замикають
- Табличка з характеристиками
- Роз'єднуючі контакти
- Регулятор тиску (на замовлення)
- Клапан для контролю тиску газу SF6
- Спуск приводу в дію засувок корпусу
- Візок
- Блоки для зачеплення фіксованої частини
- Ручки приведення в дію блоків (17)
- Упори для приводу в дію контактів, розташованих у копусі
- Роз'єм (вилка)
- Кнопка для відновлення робочого стану захисного вимикача моторедуктора (на замовлення
Малюнок 4. Пристрої знімної версії.
Метод розмикання
Метод розмикання вимикачів HD4 ґрунтується на методах стиснення та самовзводу для отримання найвищих характеристик при будь-яких значеннях робочого струму, з мінімальним часом дуги, її поступовим гасінням без переривання і без повторного замикання або утворенні надлишкової напруги. Серія HD4 надає середньому напрузі переваги методу автопневматіческого розмикання, яке використовується в високій напрузі.
Привід типу ESH
Пружинний привід типу ESH з пристроєм вільного розчеплення дозволяє проводити надійне включення та відключення вимикача на місці установки та дистанційно.
Механізм приводу, активуюча кінематика рухомих контактів і антиконденсаційний нагрівач розташовані всередині металевої шафи який, у свою чергу, виконує роль підтримуючої конструкції для полюсів вимикача. їдучим:
- лише один механізм для всієї серії;
- один і той же комплект приладдя для всіх типів вимикачів HD4;
- фіксовані упори для полегшення встановлення або заміни приладдя;
- додаткова електропроводка з розеткою та вилкою.
Упаковка та перевезення
Вимикач відправляється в спеціальній упаковці в розімкнутому стані, з незведеними пружинами та з абсолютним тиском полюса, що відповідає робочому значенню.
Кожен прилад захищається пластиковим пологом, щоб запобігти попаданню води під час навантаження та розвантаження, а також щоб захистити його від пилу під час складування.
Переміщення та перевезення повинні виконуватися лише досвідченим і навченим належним чином персоналом.
Не знімайте та не змінюйте вміст ідентифікаційних етикеток вимикача. На вимикачі поширюється стандарт UN3164 з повітряних та/або морських перевезень.
Перевірка при отриманні
При отриманні треба перевірити стан приладу, збереження упаковки та відповідність даних паспортної таблички та даних, зазначених у підтвердженні замовлення або в транспортній накладній. Переконайтеся, що у постачання включено весь матеріал, описаний у транспортній накладній.
Якщо ж при розпакуванні виявляється якийсь збиток чи неправильність поставки, то якнайшвидше потрібно сповістити про це фірму АВВ (безпосередньо, через представника чи постачальника), у будь-якому випадку, протягом п'яти днів з моменту отримання.
Прилад поставляється лише з тим приладдям, яке було вказано при складанні замовлення, та схвалено у підтвердженні замовлення, спрямованому фірмою АВВ.
В упаковці міститься наступна супровідна документація:
- посібник з експлуатації;
- протокол випробувань;
- ідентифікаційна картка;
- офіційна копія повідомлення про відправлення;
- електрична схема.
Іншими документами , що передують надсиланню приладу, є:
- підтвердження замовлення;
- оригінал сповіщення про відправлення;
- креслення або документи щодо конфігурацій/особливих умов.
Характеристики
Характеристики
Номінальна частота (f):
50/50/50 Гц
Номинальное напряжение (U
12/17,5/24 кВ
Номинальное выдерживаемое импульсное напряжение (U
75/95/125 кВ
