Вимикачі внутрішньої установки ABB із елегазовою ізоляцією призначені для застосування в основних розподільчих мережах. Вимикачі внутрішньої установки ABB з елегазовою ізоляцією HD4 – первинний розподіл пружинного механізму 12 – 36 кВ (МЕК).
Вимикачі ABB HD4 використовуються при розподілі енергії для контролю та захисту ліній передач, трансформаторів та розподільчих підстанцій, двигунів, блоків конденсаторів та ін. Рекомендується використання при модернізації обладнання, коли наявні ізоляційні матеріали виявляють чутливість до електростатичної напруги.

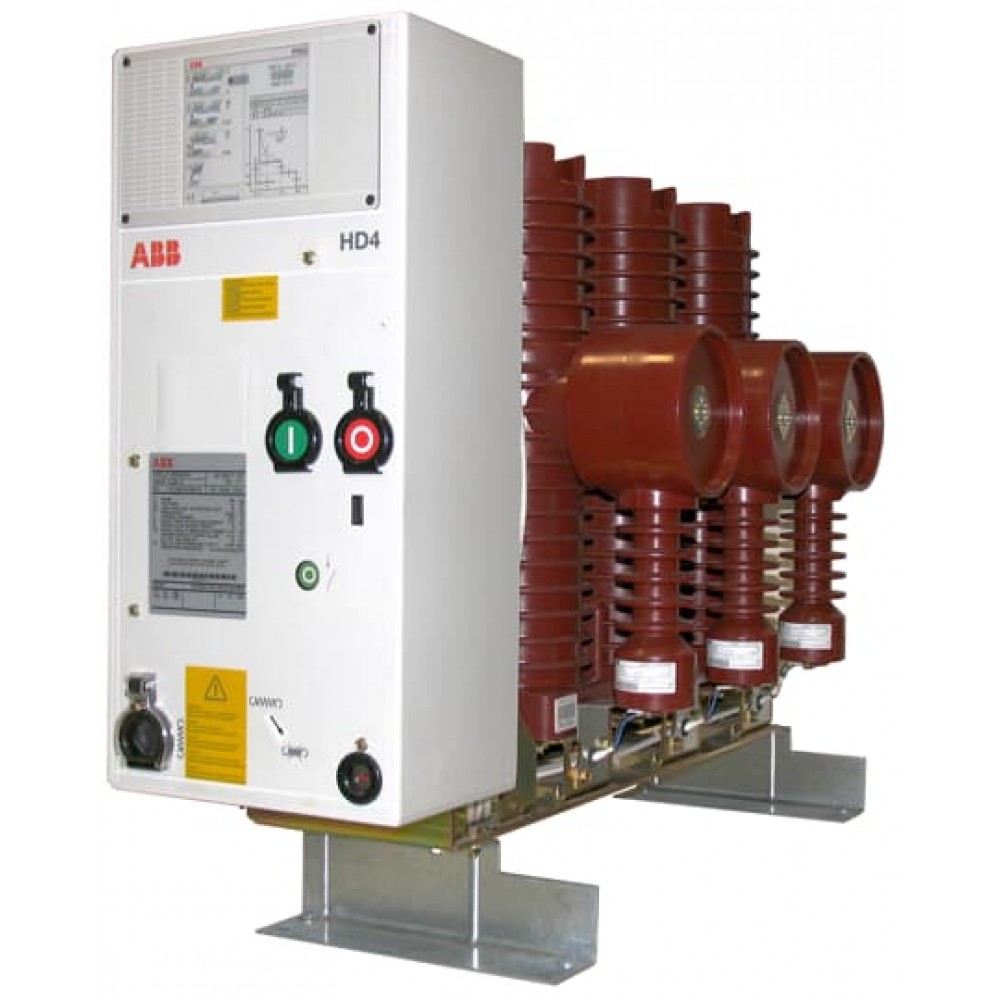

a) Вимикач HD4/R із приводом ESH
b) Вимикач HD4/RE із приводом EL

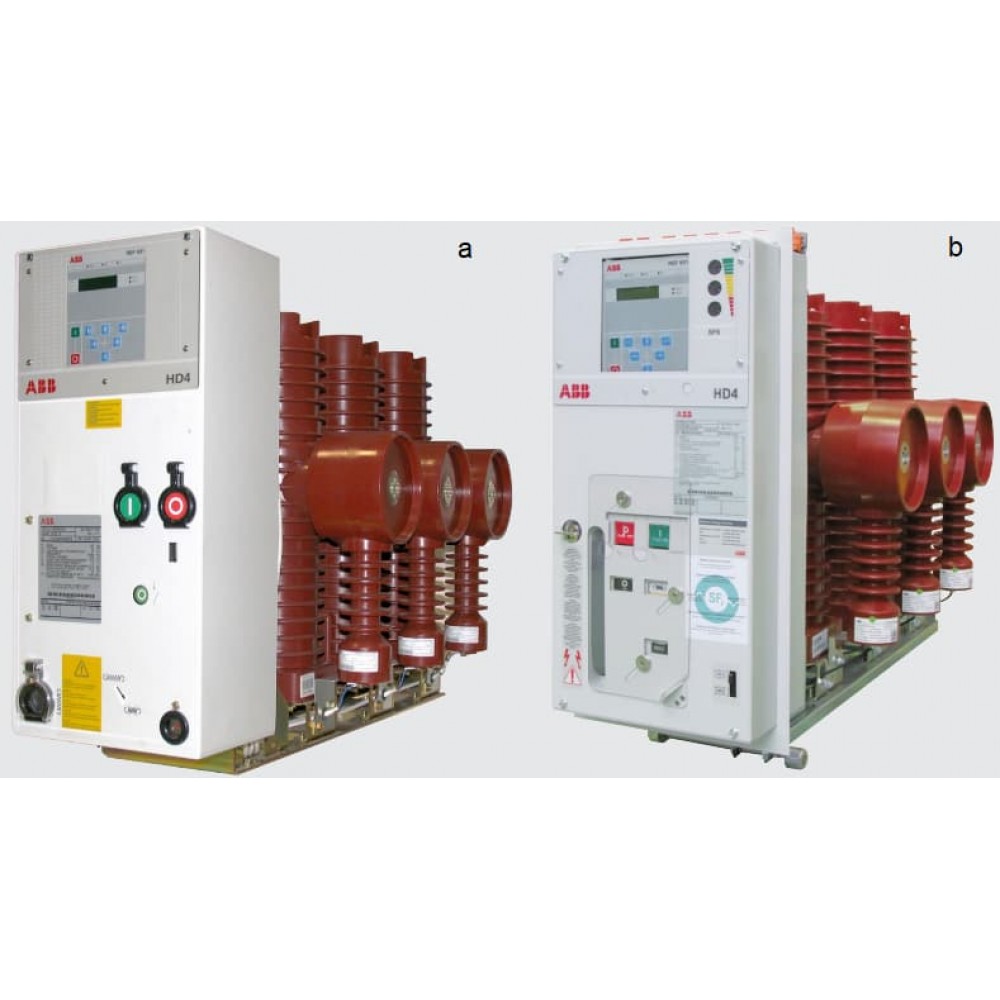

Малюнок 1. Загальний вигляд пристрою .
Серед вимикачів внутрішньої установки HD4/R відрізняє:
- повна лінійка аксесуарів та широкі можливості індивідуального виконання;
- велика різноманітність напруг живлення електричних аксесуарів;
- контрольний пристрій тиску елегазу (на замовлення);
- витримування напруги ізоляції навіть при нульовому відносному тиску;
- вимкнення аж до 30% номінальної вимикаючої здатності, навіть при нульовому відносному тиску елегазу;
- невелике обслуговування;
- дистанційне керування;
- придатність для встановлення в готові кабіни та КРУ;
- встановлення (на замовлення) датчиків струму та захисного пристрою REF601 (відповідно до стандартів МЕК або ІЕК 0-16) або захисного пристрою без допоміжного джерела живлення PR521 з повністю випробуваним ланцюгом приведення в дію для полегшення встановлення;
- висока кількість операцій (клас E2, C2, M2 – 10000 операцій).
Область застосування
Вимикачі серії HD4/R знаходять застосування у всіх системах вторинного розподілу середньої напруги та в трансформаторних кабінах СН/ПН підприємств, промислових цехів та у сфері обслуговування.
Завдяки установці (на замовлення) мікропроцесорного розчіплювача максимального струму без допоміжного джерела живлення вимикачі серії HD4/R придатні до застосування в неконтрольованих людиною трансформаторних кабінах СН/ПН і не мають допоміжного живлення.
Вимикачі серії HD4/R особливо вдало підходять для управління батареями конденсаторів, як одинарними, так і підключеними паралельно.
Основні характеристики
| Тип вимикача | HD4/R 12 | HD4/R 17,5 | HD4/R 24 | HD4/R 36 | |||||||||
| Номінальна напруга / Номінальна напруга ізоляції | кВ | 12 | 17,5 | 24 | 36 | ||||||||
| Напруга, що витримується при 50 Гц | кВ | 28 | 38 | 50 | 75 | ||||||||
| Імпульсна напруга, що витримується | кВ | 75 | 95 | 125 | 175 | ||||||||
| Номінальна частота | Гц | 50 | 50 | 50 | 50 | ||||||||
| Номінальний тепловий струм (40 °C) | А | 630 | 800 | 1250 | 630 | 800 | 1250 | 630 | 800 | 1250 | 630 | 800 | 1250 |
| Номінальна здатність розмикання та Номінальний допустимий короткочасний струм (3 с) | кА | 12,5 | - | - | 12,5 | - | - | 12,5 | - | - | 12,5 | 12,5 | 12,5 |
| 16 | 16 | 16 | 16 | 16 | 16 | 16 | 16 | 16 | 16 | 16 | 16 | ||
| 20 | 20 | 20 | 20 | 20 | 20 | 20 | 20 | 20 | - | - | - | ||
| 25 | 25 | 25 | - | - | - | - | - | - | - | - | - | ||
| Вмикаюча здатність | кА | 31,5 | - | - | 31,5 | - | - | 31,5 | - | - | 31,5 | 31,5 | 31,5 |
| 40 | 40 | 40 | 40 | 40 | 40 | 40 | 40 | 40 | 40 | 40 | 40 | ||
| 50 | 50 | 50 | 50 | 50 | 50 | 50 | 50 | 50 | - | - | - | ||
| 63 | 63 | 63 | - | - | - | - | - | - | - | - | - | ||
| Час увімкнення | мс | 45 | 45 | 45 | 45 | ||||||||
| Тривалість дуги | мс | 10-15 | 10-15 | 10-15 | 10-15 | ||||||||
| Загальна тривалість переривання | мс | 55-60 | 55-60 | 55-60 | 55-60 | ||||||||
| Тривалість замикання | мс | 80 | 80 | 80 | 80 | ||||||||
| Маса | кг | 103 | 103 | 103 | 110 | ||||||||
Повний опис
Вимикачі середньої напруги для внутрішнього використання серії HD4/R з бічним приводом використовують гексахлорид сірки (SF6 - елегаз) для гасіння електричної дуги та як ізолюючий засіб між рухомими і нерухомими головними контактами. У їхньому виготовленні використана техніка роздільних полюсів.
Є два сімейства вимикачів:
- HD4/R;
- HD4/RE.
Серія HD4/R обладнується приводом типу ESH з накопиченням енергії, вільним розчепленням, зі швидкістю вмикання та вимкнення, що не залежать від дій оператора. Привід для HD4/RE - типу EL з накопиченням енергії, з вільним розчепленням, зі швидкістю вмикання та вимкнення, що не залежать від дій оператора. Використовуючи спеціальні електричні аксесуари (моторедуктор, роз'єднувач і т.д.), можливе дистанційне керування вимикачем.
Привід, три полюси та аксесуари встановлюються на металеве шасі без коліс. Конструкція дуже компактна, міцна, легка. Вимикачі серії HD4/R - це системи під тиском, загерметизовані на весь термін служби (стандарти ІЕК 62271-100 та ІЕК-EN 62271-100, розділ 7642).
- Захисне реле PR521/REF 601 (на замовлення)
- Ручне зведення пружин
- Кнопка вмикання
- Кнопка вимкнення
- Сигналізація зведених (жовта)/невзведених (біла) пружин
- Лічильник операцій
- Сигналізація увімкненого-вимкненого вимикача
- Термінали середньої напруги
- Датчик струму (для розчіплювача PR521/для розчіплювача REF601 - якщо передумова триває)
- Полюс вимикача
- Блокування з ключем
- Вал для ручного взводу включають пружин
- Блокувальний та сигнальний пристрій стану тиску елегазу (встановлюється на замовлення, тільки на вимикачі з реле тиску)
Малюнок 2. Органи управління вимикача.
Виробляється елегазовий вимикач у наступних виконаннях:
- фіксований з правостороннім бічним приводом ESH або EL і міжосьовою відстанню полюсів 230 мм;
- фіксований, з правостороннім боковим приводом ESH і міжосьовою відстанню між полюсами 300 або 350 мм;
- викочуваний з правостороннім або лівостороннім боковим приводом ESH або EL, у версії для КРУ UniSec, з міжосьовою відстанню 230 мм.
За замовленням та залежно від версії, вимикачі можуть обладнатися двома або трьома датчиками струму та захисним пристроєм від перевантажень по струму серії PR521 або серії REF 601.

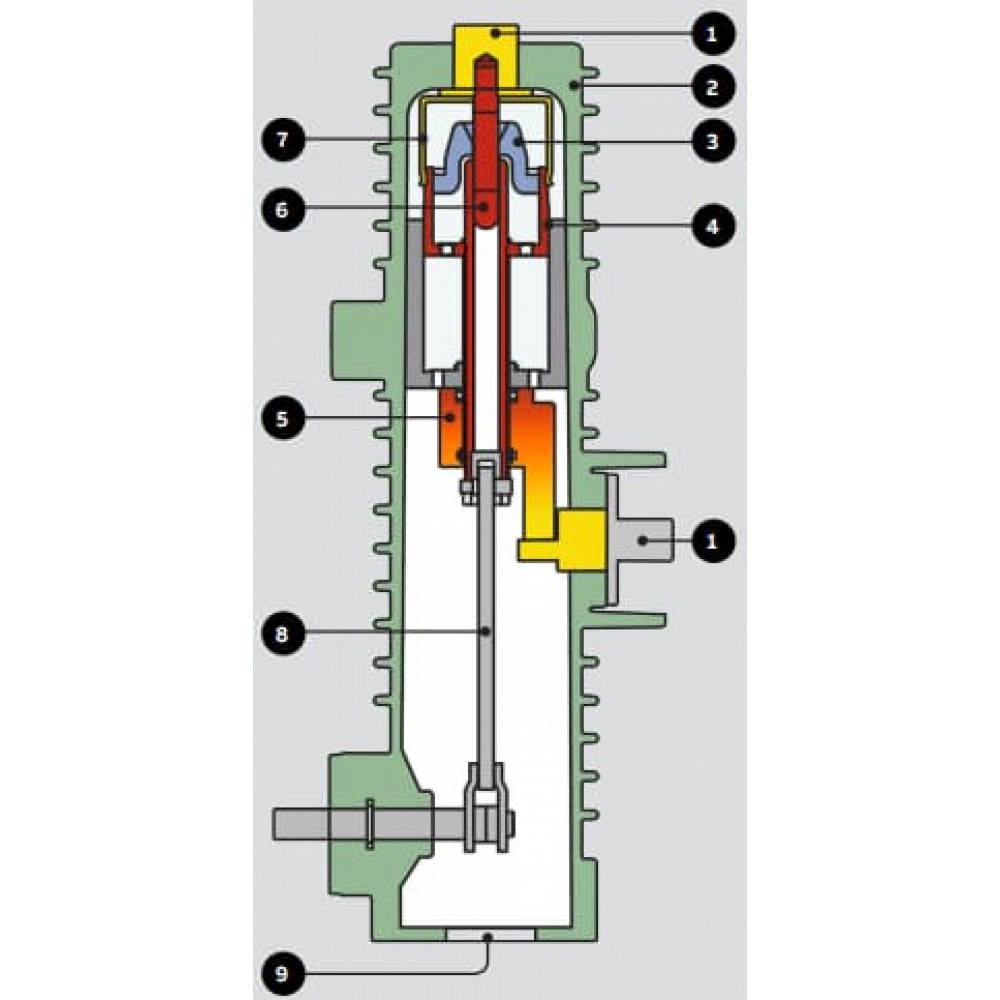

- Термінал
- Ізолюючий корпус
- Надувна форсунка
- Рухомий контакт дуги
- Головний рухомий контакт
- Нерухомий контакт дуги
- Головний нерухомий контакт
- Ізолюючий шатун
- Вибухозахисний клапан
Малюнок 3. Пристрій замикаючої камери.

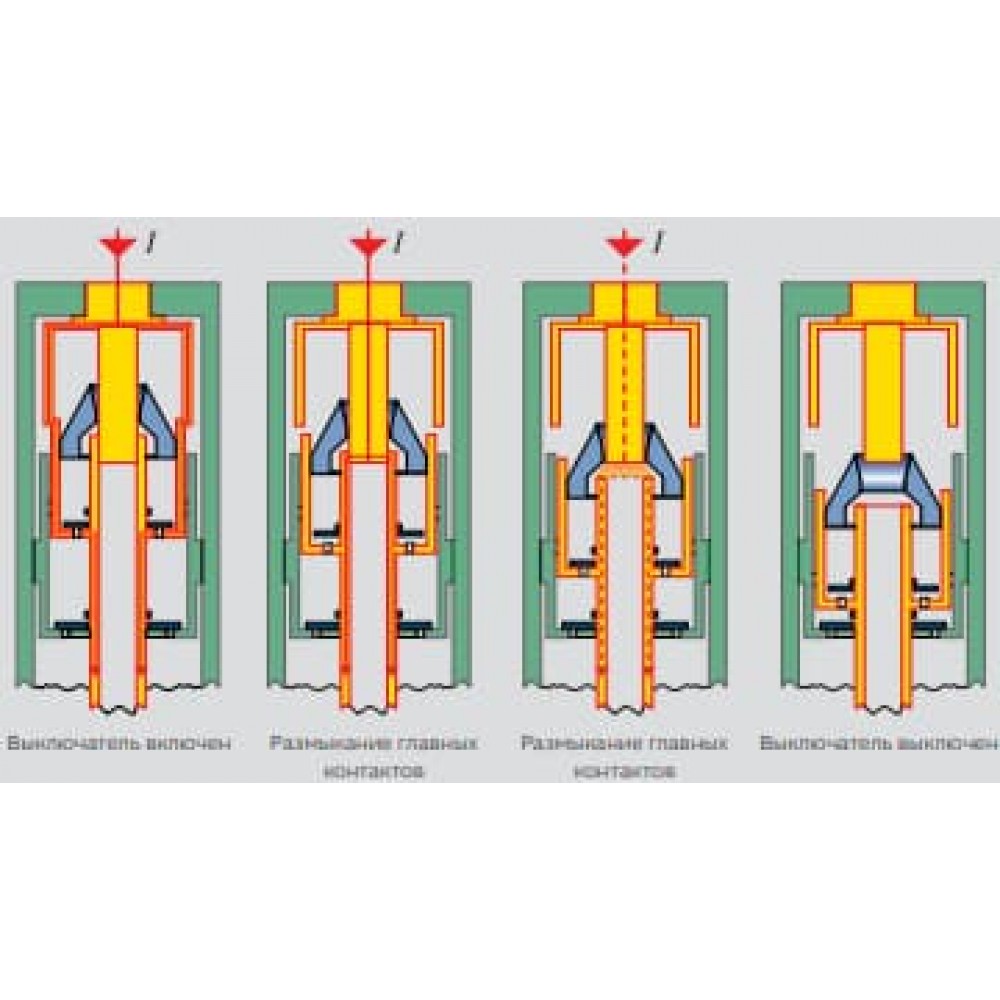

Принцип розмикання
Принцип вимкнення HD4/R ґрунтується на методах стиснення та самогенерації для отримання найкращих характеристик при всіх значеннях струму виключення, з мінімальним часом тривалості дуги, поступовим гасінням дуги без відриву, відсутністю повторного замикання і надмірної напруги при виконанні операцій.
Серією HD4/R в продукцію середньої напруги вводяться переваги технології автопневматіческого виключення, яка вже використовується в продукції для високої напруги.
Привід типу ESH
Пружинний привід типу ESH з пристроєм вільного розчеплення дозволяє виробляти надійне вмикання і вимикання на місці установки і дистанційно.
Механізм приводу, активуюча кінематика рухомих контактів і антиконденсаційний нагрівач розташовані всередині металевої шафи, який, в свою чергу, виконує роль підтримуючої конструкції для полюсів вимикача. Вигідно відрізняється наступним:
- лише один механізм для всієї серії;
- один і той же комплект приладдя для всіх типів вимикачів HD4;
- фіксовані упори для полегшення встановлення або заміни приладдя;
- додаткова електропроводка з розеткою та вилкою.
Привід типу EL
Привід EL із запасом енергії за допомогою попередньо натягнутих пружин використовується для стаціонарних або вставних автоматичних вимикачів HD4/RE. Пружини вмикання приводу EL навантажуються в ручному режимі за допомогою спеціального важеля. Пружини, що відкривають, автоматично перезаряджаються під час закриття.
Якщо встановлено мотор-редуктор замикаючі пружини автоматично навантажуються після кожної операції включення. Замикання, розмикання та розчіплювач мінімальної напруги
Малюнок 4. Принцип дії.
Вигідно відрізняється наступним:
- єдиний для всієї серії HD4/RE;
- однакові аксесуари для всіх типів вимикачів;
- фіксовані упори для полегшення встановлення або заміни аксесуарів;
- електропроводка аксесуарів з вилкою та розеткою;
- вбудований важіль зведення пружин;
- механічна захисна система, що не дозволяє ненавмисне повторне включення;
- є з електропроводкою низького задимлення та з нульовим вмістом галоїдів (LSOH), зі ступенем гасіння V0.
Захисний пристрій від електричного повторного включення
Привід типу ESH або EL вимикачів HD4/R (у будь-якому виконанні) обладнаний механічним захисним пристроєм від електричного повторного включення, що запобігає вмиканню як електричними, так і механічними органами управління. У разі одночасної роботи як органу включення, так і будь-якого з органів вимкнення виявиться суцільна послідовність команд вимкнення та вмикання. Захисний пристрій від електричного повторного вмикання запобігає виникненню цієї ситуації та передбачає, що за кожною операцією вмикання слідує лише операція вимкнення, а за нею - жодних інших операцій. Для виконання нової операції вмикання необхідно звільнити, а потім увімкнути привід. Крім того, захисний пристрій від електричного повторного включення дозволяє вмикати вимикач тільки при одночасному виявленні наступних умов:
- повністю зведені управляючі пружини;
- кнопка вимкнення та/або вимикаючий розчіплювач (-MBO1) не натиснута;
- головні контакти вимикача розімкнені та знаходяться в кінці ходу.
Сигнальний пристрій стану тиску елегазу (на замовлення)
Паспортна табличка вимикача, встановлена на лицьовій панелі
Пристрій визначення наявності елегазу (постачається на замовлення)
Електричні аксесуари зі спрощеним встановленням
Реле REF 601 скоординовано з вимикачем і з амперометрічними датчиками
Амперометричні датчики, що легко замінюються (на замовлення)
Механічний захисний пристрій від повторного вмикання
Механічний привід типу EL
Малюнок 5. Варіанти пристроїв для моніторингу та захисту.
Упаковка та перевезення
Вимикач відправляється в спеціальній упаковці в розімкнутому стані, з незведеними пружинами та з абсолютним тиском полюса, що відповідає робочому значенню.
Кожен прилад захищається пластиковим пологом, щоб запобігти попаданню води під час навантаження та розвантаження, а також щоб захистити його від пилу під час складування.
Переміщення та перевезення повинні виконуватися лише досвідченим і навченим належним чином персоналом.
Не знімайте та не змінюйте вміст ідентифікаційних етикеток вимикача. На вимикачі поширюється стандарт UN3164 з повітряних та/або морських перевезень.
Перевірка при отриманні
При отриманні треба перевірити стан приладу, збереження упаковки та відповідність даних паспортної таблички та даних, зазначених у підтвердженні замовлення або в транспортній накладній. Переконайтеся, що у постачання включено весь матеріал, описаний у транспортній накладній.
Якщо ж при розпакуванні виявляється якийсь збиток чи неправильність поставки, то якнайшвидше потрібно сповістити про це фірму АВВ (безпосередньо, через представника чи постачальника), у будь-якому випадку, протягом п'яти днів з моменту отримання.
Прилад поставляється лише з тим приладдям, яке було вказано при складанні замовлення, та схвалено у підтвердженні замовлення, спрямованому фірмою АВВ.
В упаковці міститься наступна супровідна документація:
- посібник з експлуатації;
- протокол випробувань;
- ідентифікаційна картка;
- офіційна копія повідомлення про відправлення;
- електрична схема.
Іншими документами , що передують надсиланню приладу, є:
- підтвердження замовлення;
- оригінал сповіщення про відправлення;
- креслення або документи щодо конфігурацій/особливих умов.
Технічна інформація
- Елегазові вимикачі СН для вторинного розподілу
- HD4/R - MV gas circuit-breakers for secondary distribution
- HD4/R - HD4/S - HD4/UniAir - HD4/UniMix - HD4/R-SEC - Installation and operating instructions
- HD4/R - Gas insulated circuit breaker
- HD4/R - Gas insulated MV circuit-breaker for secondary distribution
- Overall dimensions - Pole distance 210 mm
- Overall dimensions - Pole distance 230 mm
- Overall dimensions - Pole distance 300 mm
