ABB HySec - Компактний багатофункціональний апарат

Компактний багатофункціональний апарат HySec

Відгуки:

(0)

Код товару: hysec
Наявність: Pre-Order

0.00грн.

Кількість:

Компанія ABB випустила новий вакуумний вимикач, роз'єднувач та заземлювач у єдиному корпусі – HySec. Вакуумний вимикач призначений для мереж вторинного розподілу електроенергії. Вакуумний вимикач – принципово новий продукт, розроблений для малогабаритних осередків середньої напруги. Корпус вимикача складається з двох частин – верхньої (з епоксидної смоли, що гарантує високий рівень ізоляції) та нижньої (з нержавіючої сталі). Нижня частина вимикача є металевою перегородкою між кабельним та шинним відсіком, забезпечуючи заземлення кабельного відсіку та, як наслідок, велику безпеку для персоналу. Вакуумна камера, розташована у верхній частині, залита в епоксидну смолу. Роз'єднувач і заземлювач розташовуються в елегазовій середовищі в нижній частині, загерметизованого весь термін служби корпусу.

Наявність повного набору механічних та електромагнітних блокувань забезпечує високий рівень безпеки обслуговуючого персоналу.

Привід вимикаючої частини
Полімерна оболонка вимикаючої частини
Механічне взаємоблокування між вимикачем та вимикачем навантаження
Нижня частина з нержавіючої сталі
Привід вимикача навантаження та заземлювача
Нижні ізолятори з вбудованими ємнісними роз'ємами

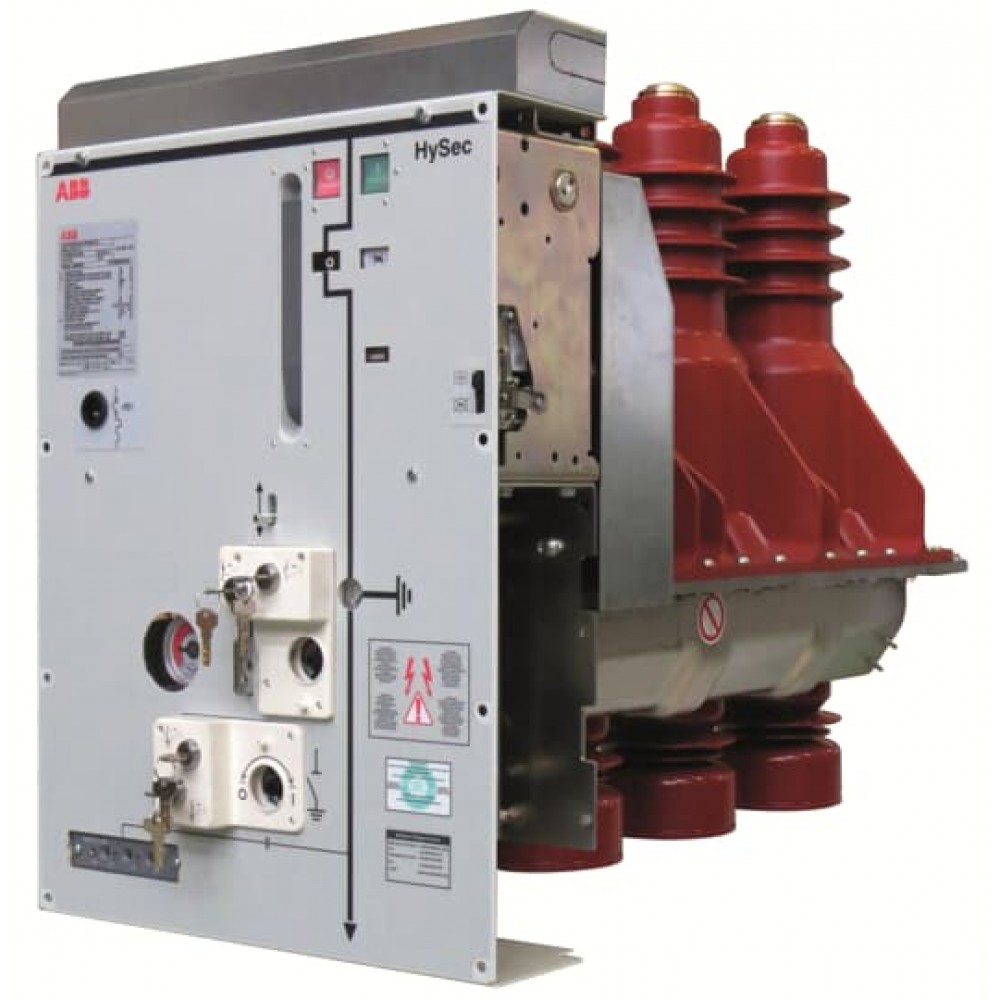

Малюнок 1. Загальний вигляд пристрою.

Серед вимикачів внутрішньої установки HySec відрізняє:

інтеграція функціональності вимикача, вимикача навантаження та заземлювача в одному апараті;
гнучкість експлуатації апарата, який може використовуватися як введення лінії, а також як виведення;
невелика кількість компонентів та підключень між ними для осередків із захисною функцією;
інтеграція трьох функцій в єдиному апараті та частини з епоксидної смоли дозволяють виробляти апарат, придатний для осередків шириною 500 мм;
вбудовані в нижні ізолятори ємнісні роз'єми, що дозволяють знижувати кількість компонентів, що є в осередку;
можливість виготовляти підключення кабелів безпосередньо на апараті;
10000 механічних операцій для вимикаючої частини;
простота індивідуального виконання апарату завдяки великій лінійці аксесуарів "вмикай та працюй", які легко встановлюються безпосередньо на лицьову сторону;
можливість підключення кабелів на висоті 600 мм;
оболонка з гарантією герметичності "Sealed for life" на 30 років, відповідно до стандарту МЕК 62271-100.

Область застосування

HySec – це компактний багатофункціональний апарат, що поєднує в собі функції вакуумного вимикача, вимикача навантаження та заземлювача, який є ідеальним рішенням для створення компактних осередків шириною 500 мм. для встановлення у стиснених просторах.

Із застосуванням HySec в комірці можна виконати електропроводку та підключити лише один апарат, встановлюючи металеві перегородки (PM) між відсіками та підвищуючи безпеку обслуговуючого персоналу.

Основні характеристики

Номінальна напруга	кВ	12			17.5			24
Випробувальна напруга (50 Гц, 1 хвилина)	кВ	28			38			38
Напруга стійкості до імпульсу	кВ	75			95			125
Номінальна частота	Гц	50
Номінальний струм головних шин	А	630
Вимикаюча здатність
Струм короткого замикання	кА	12,5	16	21	12,5	16	21	12,5	16	21
Трансформатори без навантаження	А	6,3			6,3			6,3
Лінії без навантаження	А	10			10			10
Кабелі без навантаження	А	16			16			16
Ємнісні струми	А	400			400			400
Пік струму включення	кАп	32,5	41,5	54,5	32,5	41,5	54,5	32,5	41,5	54,5
Час увімкнення	мс	40-55			40-55			40-55
Тривалість дуги	мс	10-15			10-15			10-15
Загальна тривалість переривання	мс	50-70			50-70			50-70
Тривалість замикання	мс	40-55			40-55			40-55
Масса элегаза	г	213			213			213
Внутрішній обсяг елегазу	л	25			25			25

Повний опис

Увімкнено

Вимкнено

Ізольований

Заземлений

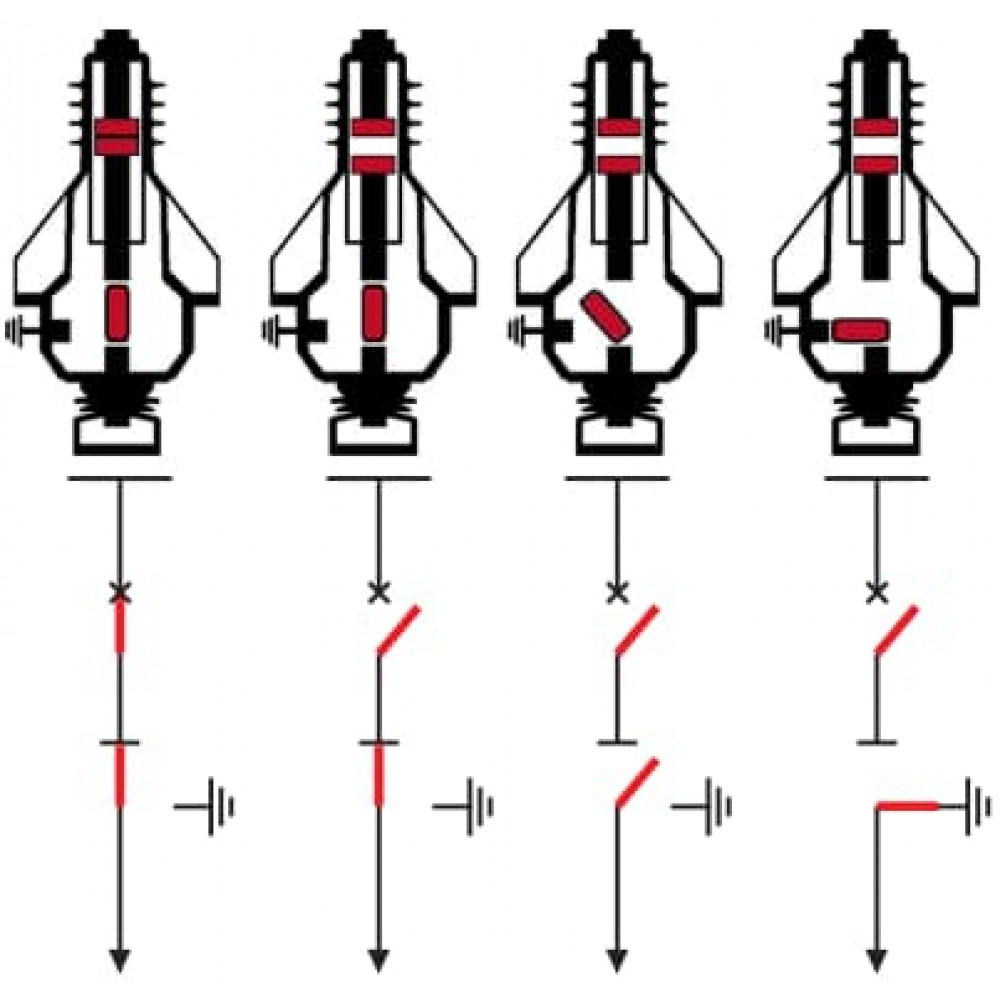

Малюнок 2. Режими роботи.

HySec – це компактний багатофункціональний апарат, що поєднує в собі функціональність вакуумного вимикача, вимикача навантаження та заземлювача.

Верхня частина приладу виконує функцію вимикача і складається з корпусу, виготовленого з епоксидної смоли, в якому знаходяться вакуумні переривники. Нижня частина, виконана з нержавіючої сталі, має функціональність вимикача навантаження для ізоляції підключених до апарату кабелів від шин та заземлювача для заземлення кабелів.

Завдяки частині з нержавіючої сталі з'являється можливість мати металеві перегородки між відсіком кабелів та відсіком шин, таким чином забезпечуючи найвищу безпеку для оператора під час встановлення та обслуговування, а безперервність роботи типу LSC2A.

Завдяки частинам, виконаним зі смоли, та використанню елегазу як ізолюючий засіб у частині, що виконує роль вимикача навантаження з'явилася можливість, як зменшити габаритні розміри апарату, так і забезпечити більш високий захист з часом від дуже агресивного зовнішнього впливу.

Крім того, апарат HySec має на нижніх ізоляторах ємнісні розетки для пристроїв виявлення напруги та підготовку для підключення кабелів, дозволяючи таким чином знизити кількість компонентів, що є в комірці, та найкраще використовувати простір відсіку кабелів.

Компактний дизайн та інтеграція функцій трьох апаратів в одному дозволяють отримувати дуже компактні комірки із шириною 500 мм. Також і маса елегазу, що знаходиться всередині апарату, знижена (менше 300 грам), щоб надавати мінімальний вплив на навколишнє середовище.

Техніка вакуумного вимикання

Вакуумні вимикачі не потребують переривання та ізолюючого середовища. І, дійсно, у переривачі немає іонізуючого матеріалу. При розведенні контактів відбувається утворення електричної дуги, що складається лише з матеріалів плавлення та випаровування самих контактів. Електрична дуга підтримується зовнішньою енергією до того часу, доки пропаде струм біля природної нульової точки. У цей момент різке зниження заряду, що переміщується, і швидка конденсація парів металу призводить до швидкого відновлення діелектричних властивостей. Таким чином, вакуумний переривник відновлює ізолюючу здатність і здатність витримувати зворотну напругу, що проходить, остаточно гасячи дугу. Оскільки у вакуумі можна досягти високої діелектричної міцності, навіть за мінімальних відстаней, розмикання ланцюга гарантується навіть тоді, коли розмикання контактів здійснюється всього за кілька мілісекунд до проходження струму для природної нульової точки. Особлива геометрія контактів та використаного матеріалу, що забезпечує не велику тривалість дуги та не високу напругу дуги, гарантує мінімальне зношування контактів та довговічність. Крім того, вакуум запобігає окисленню та забруднення.

Верхнє виведення
Вакуумний переривник
Оболонка/полюс
Ступиця рухомого контакту
Нижнє виведення
Гнучкий зв'язок
Пружини контактного натискання
Тяга
Основа полюса
З'єднання з приводом

Малюнок 3. Вакуумний переривник, вбудований в полюс.

За замовленням та залежно від версії, вимикачі можуть обладнатися двома або трьома датчиками струму та захисним пристроєм від перевантажень по струму серії PR521 або серії REF 601.

Принцип розмикання

У вакуумному переривнику електрична дуга утворюється в момент роз'єднання контактів, зберігається до нульового струму і на неї може впливати магнітне поле.

Розповсюджена або стиснута у вакуумі дуга В результаті розмикання контактів утворюються окремі точки плавлення на поверхні катода. Це призводить до утворення парів металу, які підтримують дугу. Поширеній дузі властиве розповсюдження на поверхні контакту і однорідне поширення на поверхні теплового впливу.

При номінальному значенні струму електрична дуга переривника завжди поширеного типу. Ерозія контакту дуже невелика, а кількість розмикань дуже висока. При збільшенні сили струму, що переривається (понад номінального значення) електрична дуга перетворюється з поширеної в стиснуту під дією ефекту Холла.

Приводи багатофункціонального апарату

Багатофункціональний апарат HySec має два механічні приводи, які взаємоблоковані один з одним: механічний привід для вимикаючої частини та механічний привід для секціонування та заземлення боку кабелів.

Привід вимикаючої частини – механічного типу, з накопиченням енергії та вільним розчепленням. Це – привід серії EL, який здійснює вимкнення та вмикання за допомогою зведення пружин. Операцією можна керувати на місці, за допомогою важеля зведення пружин і кнопок вимикання і вмикання, або ж операцією можна керувати дистанційно, за допомогою двигуна зведення пружин і розчіплювачів, що вимикають і включають.

Малюнок 4. Схема переходу від поширеної дуги до стиснутої у вакуумному переривнику .

Малюнок 5. Геометрія контакту з радіальним магнітним полем і обертається дугою в вакуумі. Розвиток струму та напруги протягом однієї фази під час переривання у вакуумі.

Після кожної операції увімкнення автоматично зводиться пружина, що вимикає, щоб завжди було гарантовано вимикання вимикача.

Низька швидкість контактів, скорочена відстань між ними та невелика маса обмежують необхідну для роботи енергію та гарантують при цьому дуже невеликий знос пристрою. Таким чином, вимикач потребує обмеженого технічного обслуговування. Привід EL обладнаний механічним захисним пристроєм від повторного вмикання, що запобігає вмиканню як електричними, так і механічними органами управління.

У разі одночасної роботи як органу вмикання, так і будь-якого з органів вимкнення (місцевого або дистанційного) виявиться суцільна послідовність команд вимкнення та вмикання.

Захисний пристрій від електричного повторного вмикання запобігає виникненню цієї ситуації та передбачає, що за кожною операцією вмикання слідує лише операція вимкнення, а за нею – жодних інших операцій вмикання. Для виконання нової операції вмикання необхідно звільнити, а потім увімкнути привід. Крім того, захисний пристрій від повторного вмикання дозволяє вмикати вимикач тільки при одночасному виявленні наступних умов:

повністю зведена пружина приводу;
кнопка вимкнення та/або відключаючий;
розчіплювач (-MBO1) не натиснуто;
вимикач вимкнено.

Механічний привід, що виконує функції секціонування та заземлення сторони кабелів, це – привід 1S – одинарна пружина. Цей привід має два окремі гнізда для введення важеля управління: для операцій секціонування навантаження та заземлення боку кабелів. Обидві операції можуть бути виконані тільки на місці, за допомогою важеля керування, а їхня швидкість завжди незалежна від оператора, оскільки привід обладнаний пружинами.

Взаємоблокування

Багатофункціональний апарат HySec був спроектований для забезпечення найвищої безпеки людей, які з ним працюють. Тому він обладнується рядом механічних взаємоблокувань, які не дозволяють виконати неправильну послідовність операцій.

Взаємоблокування вимикаючої частини/вимикача навантаження – це механічне взаємоблокування не дозволяє вимикати вимикач навантаження, коли контакти вимикаючої частини знаходяться в замкнутому положенні. І навпаки – вона не дозволяє увімкнути вимикач навантаження, якщо вимикаюча частина апарата не знаходиться у вимкненому положенні.

Взаємоблокування між вимикачем навантаження/заземлювачем – це взаємоблокування здійснюється за допомогою окремих гнізд важеля для виконання операцій секціонування навантаження та заземлення. Це дозволяє запобігти вмиканню заземлювача, якщо вимикач навантаження не перебуває у вимкненому положенні і не допускає роботу апарата під час перебування заземлювача у вмиканому положенні.

Малюнок 6. Взаємоблокування.

Взаємоблокування дверей – пристрій взаємоблокування з дверима комірки дозволяє відкривати двері відсіку кабелів лише тоді, коли вимикач навантаження знаходиться у вимкненому положенні, а заземлювач – увімкненому. При відчинених дверях комірки взаємоблокування дверей не дозволяє відкривати заземлювач та вмикати апарат HySec.

Виштовхування важеля керування – важіль керування апаратом HySec виконаний таким чином, щоб його не можна було забути вставленим у гніздах керування апаратом.

Упаковка та перевезення

Вимикач відправляється в спеціальній упаковці в розімкнутому стані, з незведеними пружинами та з абсолютним тиском полюса, що відповідає робочому значенню.

Кожен прилад захищається пластиковим пологом, щоб запобігти попаданню води під час навантаження та розвантаження, а також щоб захистити його від пилу під час складування.

Переміщення та перевезення повинні виконуватися лише досвідченим і навченим належним чином персоналом.

Не знімайте та не змінюйте вміст ідентифікаційних етикеток вимикача. На вимикачі поширюється стандарт UN3164 з повітряних та/або морських перевезень.

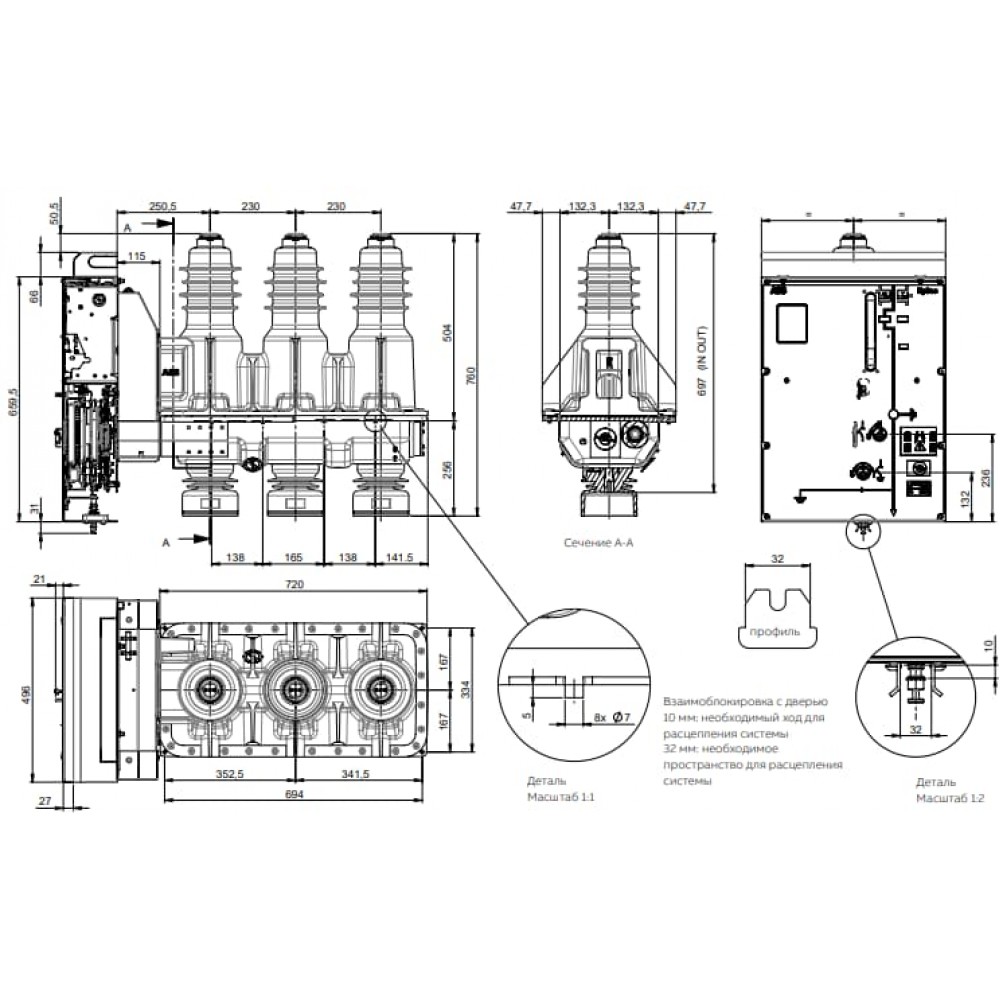

Малюнок 7. Габаритні розміри.

Перевірка при отриманні

При отриманні вірні стан приладу, збереження упаковки та відповідність даних паспортної таблички та даних, зазначених у підтвердженні замовлення або в транспортній накладній. Переконайтеся, що у постачання вмикано весь матеріал, описаний у транспортній накладній.

Якщо ж при розпакуванні виявляється якийсь збиток чи неправильність поставки, то якнайшвидше потрібно сповістити про це фірму АВВ (безпосередньо, через представника чи постачальника), у будь-якому випадку, протягом п'яти днів з моменту отримання.

Прилад поставляється лише з тим приладдям, яке було вказано при складанні замовлення, і схвалено у підтвердженні замовлення, спрямованому фірмою АВВ.

В упаковці міститься наступна супровідна документація:

посібник з експлуатації;
протокол випробувань;
ідентифікаційна картка;
офіційна копія повідомлення про відправлення;
електрична схема.

Іншими документами , що передують надсиланню приладу, є:

підтвердження замовлення;
оригінал сповіщення про відправку;
креслення або документи щодо конфігурацій/особливих умов.

Технічна інформація
