Утримувачі запобіжників BPS та UCE-NI (МЕК)

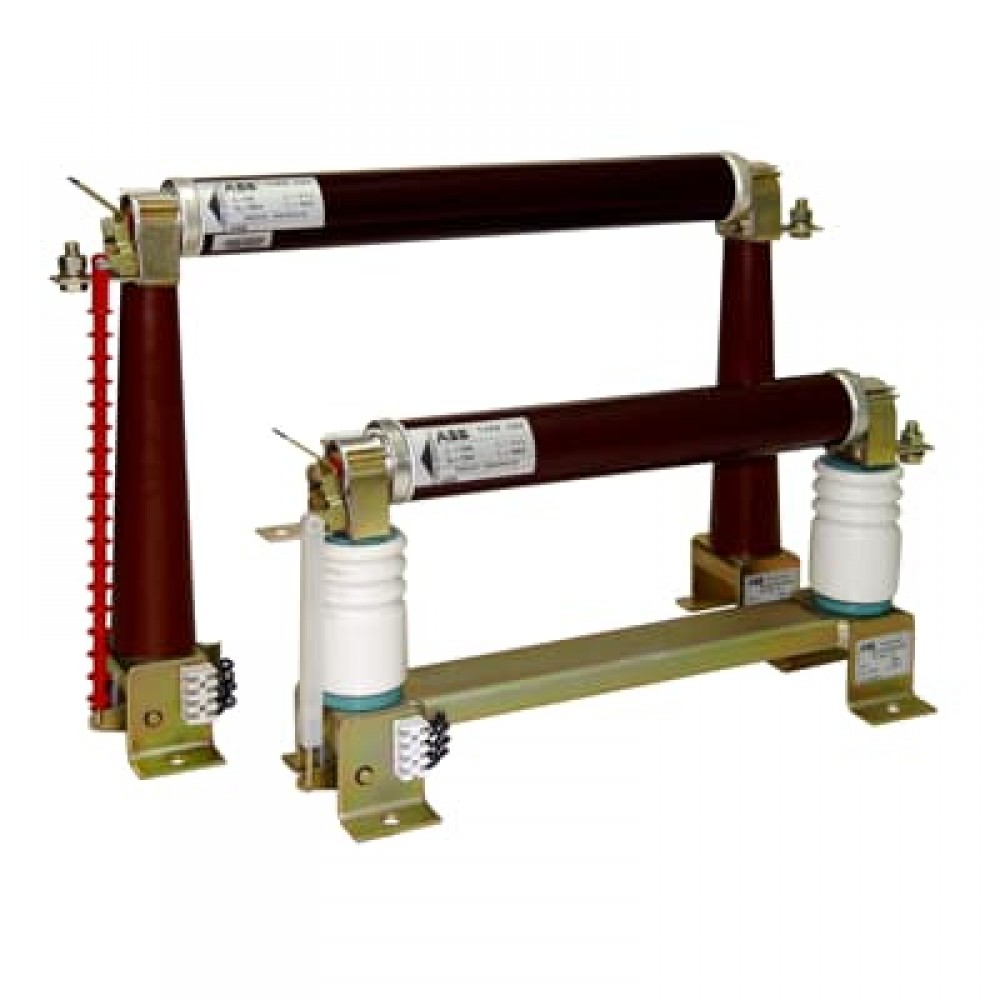

Малюнок 1. Зовнішній вигляд BSP.

Основи запобіжників ABB BPS підходять для всіх типів потужних плавких вставок типу DIN (оснащених торцевим контактом Ø45 мм).

Основні переваги:

• застосовується для широкого діапазону запобіжників DIN;
• легко регулюється за довжиною запобіжника;
• індикація наявності запобіжника та стану ударного штифта запобіжника;
• підходить для встановлення запобіжників DIN;
• індикація наявності запобіжника;
• індикація вивільнення бойка;
• міцна конструкція;
• однокомпонентні та двокомпонентні варіанти;
• може працювати з допоміжною та керуючою комутаційною станцією.

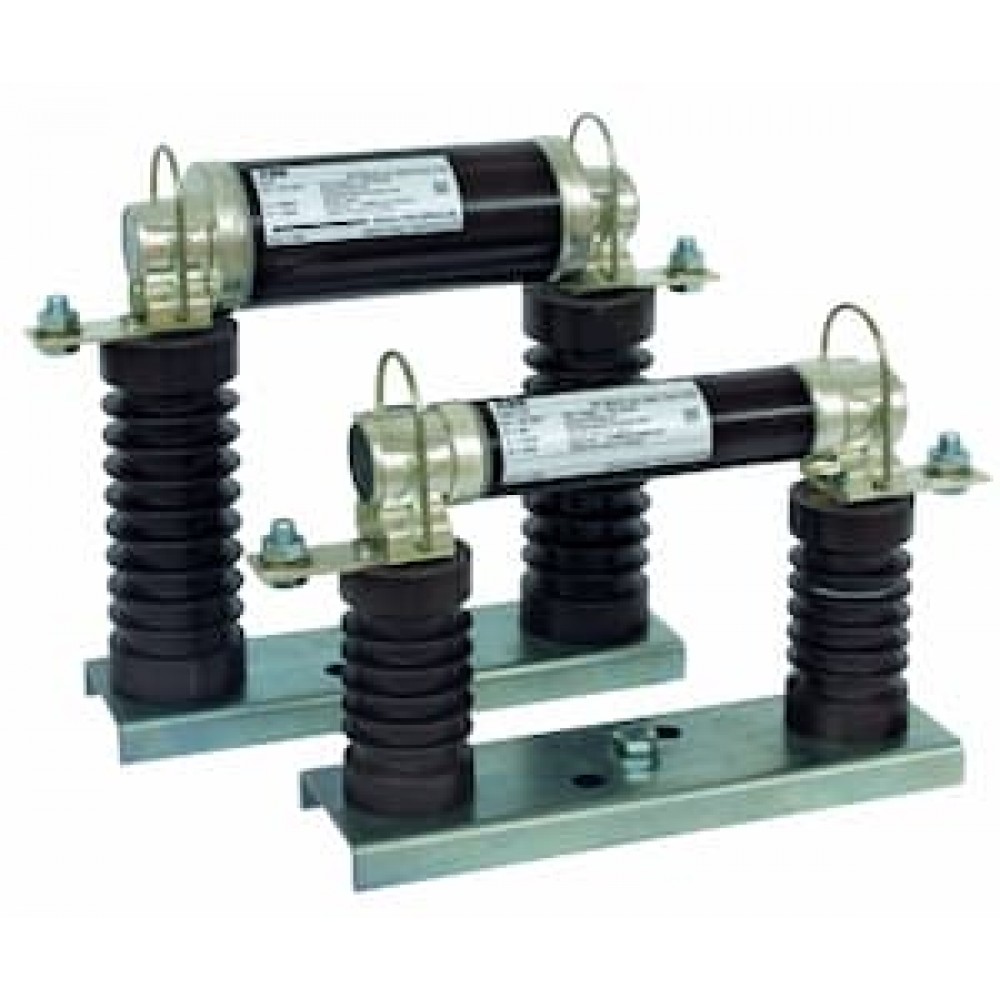

Малюнок 2. Зовнішній вигляд UCE-NI.

Область застосування

Основи запобіжників типу BPS призначені для кріплення плавких вставок середньої напруги з бойком.

База може застосовуватися у випадках, коли запобіжники використовуються для захисту ланцюгів трансформатора і двигуна. Використовуючи ці основи, сигнальні ланцюги комутаційної станції можуть бачити, що згорів конкретний запобіжник.

Бази запобіжників типу BPS призначені для використання всередині приміщень за умов помірного клімату. Основи запобіжників типу BPS можуть бути встановлені вертикально або горизонтально, що дозволяє легко замінювати плавку вставку.

Основні показники

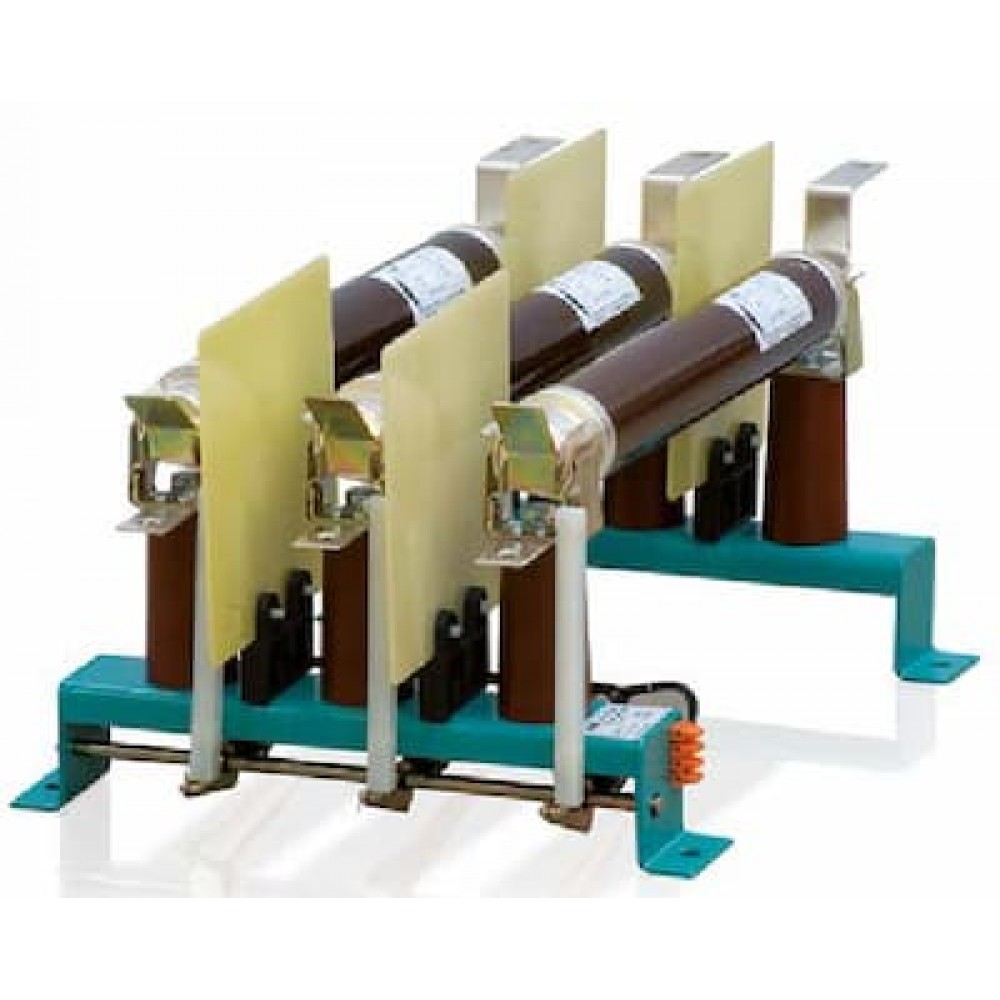

Малюнок 3. Застосування основи для запобіжників.

Опис

Трехполюсна основа запобіжника і двох окремих сталевих стрижнів, забезпечених вушними клемами M10, і трьох фіксованих внутрішніх полімерних опорних ізоляторів.

На цих ізоляторах встановлені пружинні контакти та клемна колодка (забезпечена гвинтовими клемами M12 для легкого підключення до електричного ланцюга).

Ізолятори розділені ізолюючими перегородками, які забезпечують відповідну ізоляцію між полюсами. Крім того, ці загородження допомагають зменшити габаритні розміри запобіжного цоколя. На одній із планок закріплений механізм, що складається з важеля та окремого мікровимикача для кожного полюса.

НЗ-контакти кожного мікровимикача підключені послідовно, а кінці ланцюга підключені до клем клемної колодки. Якщо на підставці встановлені три робочі плавкі вставки, замикаючий контакт мікровимикача замикається і ланцюг між клемами залишається безперервним.

НЗ контакти кожного мікровимикача підключені паралельно, а кінці ланцюга підключені до інших клем колодки. Якщо на підставі запобіжника встановлено три справні запобіжники, замикаючі контакти мікровимикача розмикаються і ланцюг між виводами не переривається. Якщо будь-яка з плавких вставок відсутня або спрацьовує ударник одного з трьох запобіжників, ланцюг між клемами розмикається, а ланцюг між іншими клемами одночасно замикається.

Однополюсні основи запобіжників виготовляються у двох основних варіантах – одно- та двоелементні. Підставки, що з двох частин, складаються з двох сталевих стрижнів, оснащених вушними клемами M10. До цих стрижнів кріпляться внутрішні полімерні опори. На ці ізолятори встановлюються пружинні контакти та клемна колодка (з гвинтовими клемами M12 для легкого підключення до електричного кола). У цільному варіанті стрижні з ізоляторами приєднуються до сталевого стрижня, утворюючи єдиний вузол. На одній з планок закріплений механізм, що складається з важеля і мікровимикача.

НЗ-контакти мікровимикача підключаються до клем, а замикаючі контакти підключаються до клем колодки, що залишилися. Якщо на підставі встановлено запобіжник, замикаючі контакти мікровимикача замикаються, а замикаючі контакти розмикаються. Проте якщо захист відсутній або спрацьовує, замикаючі контакти розмикаються, а замикаючі контакти замикаються.

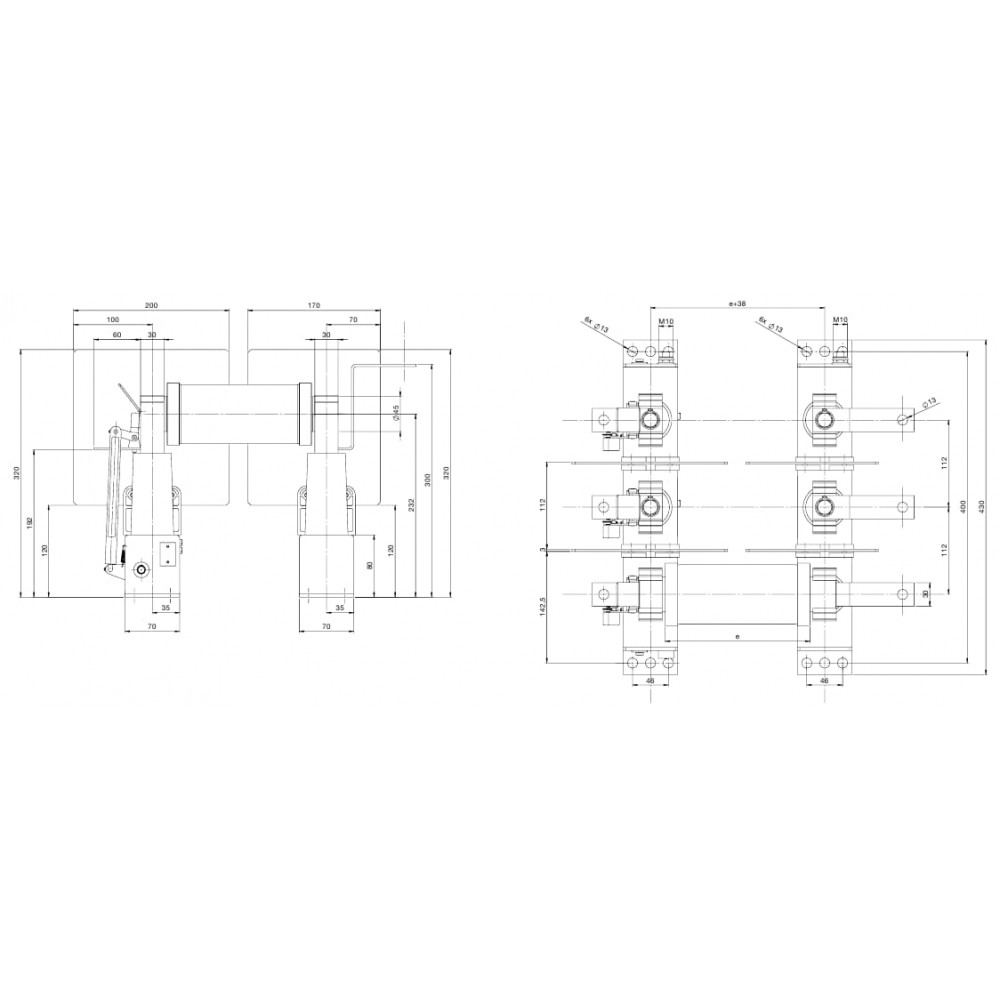

Малюнок 4. Креслення баз для запобіжників.

Версії та маркування

Маркування цоколя триполюсного запобіжника на номінальну напругу 7,2 кВ складається з двох літерно-цифрових сегментів – BPS-01.

Основа, що складається з двох частин, пофарбована порошковою фарбою та забезпечена полімерним ізолятором. Крок полюсів основи 112 мм.

У таблиці показників подано різні версії однополюсних основ запобіжників типу BPS.

Однополюсна основа другої версії запобіжників дозволяє використовувати плавкі вставки будь-якого розміру габаритного «e».

Відповідність стандартам

Підстави запобіжників BPS відповідають вимогам таких стандартів:

• Польський стандарт PN-77/E-06110;
• Міжнародний стандарт IEC 60282-1.
