Основні характеристики
Всі характеристики
Номинальное напряжение (U:
7,2/12/17,5/24/36
Номинальный ток (I:
630/800/1000/1250/1600
Номинальное выдерживаемое импульсное напряжение (U:
60/75/95/125/170

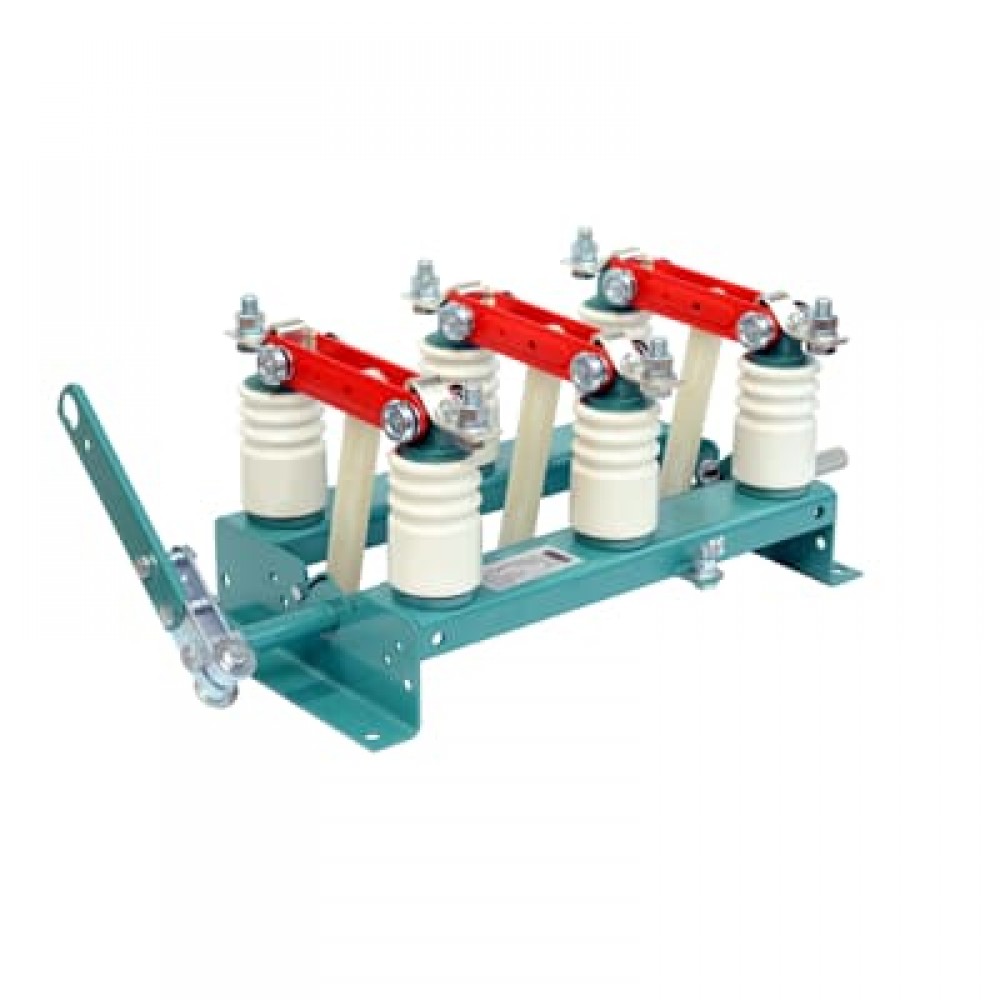

Внутрішні роз'єднувачі OW призначені для увімкнення та вимкнення електричних ланцюгів.
Внутрішні роз'єднувачі типу OW можуть бути одно- або триполюсними (OWI, OWIII). Роз'єднувачі серії OW можуть керуватися ручним і моторним приводами. Проста та надійна конструкція робить їх ідеальними для більшості умов експлуатації.
Область застосування
Внутрішні роз'єднувачі OW використовуються для включення та вимкнення електричних ланцюгів у ненавантаженому стані, номінальна напруга: 7,2 36 кВ, номінальний струм: 630-1600 А.
Технічні характеристики
|
OWIII7,2/6-1
|
OWIII10/6-1
|
OWIII10/6-2
|
OWIII10/8-1
|
OWIII10/8-2
|
OWIII10/10-1
|
OWIII10/10-2
|
OWIII10/12-1
|
OWIII17,5/6-1
|
OWIII17,5/12-1
|
OWIII20/6-1
|
OWIII20/6-2
|
OWIII20/8-1
|
OWIII20/8-2
|
OWIII20/10-1
|
OWIII 20/10-2
|
OWIII20/12-1
|
OWIII30/6-2
|
OWIII30/12-2
|
OWIII30/16-2
|
||
| Номінальна напруга [кВ] | 7,2 | 12 | 17,5 | 24 | 36 | ||||||||||||||||
| Номінальна частота [Гц] | 50 | ||||||||||||||||||||
| Номінальний струм [A] | 630 | 630 | 800 | 1000 | 1250 | 630 | 1250 | 630 | 800 | 1000 | 1250 | 630 | 1250 | 1600 | |||||||
| Номінальна робоча частота, напруга, що витримується [кВ] | на землю та між фазами | 20 | 28 | 38 | 50 | 70 | |||||||||||||||
| через ізолюючу відстань | 23 | 32 | 45 | 60 | 80 | ||||||||||||||||
| Номінальна напруга грозового імпульсу, що витримується [кВ] | на землю та між фазами | 60 | 75 | 95 | 125 | 170 | |||||||||||||||
| через ізолюючу відстань | 70 | 85 | 110 | 145 | 195 | ||||||||||||||||
| Номінальний піковий струм, що витримується [кА] | 40 | 80 | 63 | 80 | 63 | 80 | 63 | 80 | 40 | 50 | 63 | 50 | 63 | 50 | 63 | 80 | 50 | 80 | |||
| Номінальний короткочасний струм, що витримується [кА] | 1 с | 16 | 31,5 | 25 | 31,5 | 25 | 31,5 | 25 | 31,5 | 16 | 16 | - | 25 | - | 25 | - | 25 | 31,5 | - | 31,5 | |
| 3 с | - | 20 | - | 20 | - | 20 | - | 20 | - | ||||||||||||
| Маса роз'єднувача [кг] | 24 | 31 | 25 | 31 | 25 | 31 | 25 | 50 | 46 | 68 | 48 | 39 | 48 | 39 | 48 | 25 | 70 | 78 | 90 | ||
| Тип ізоляторів: 1-керамічний, 2-полімерний. | 1 | 1 | 2 | 1 | 2 | 1 | 2 | 1 | 1 | 1 | 1 | 2 | 1 | 2 | 1 | 2 | 1 | 2 | 2 | 2 | |
| Фазова відстань [мм] | 160 | 200 | 210 | 240 | 275 | 360 | 390 | ||||||||||||||
| Механічна зносостійкість [кількість циклів] | 1000 (клас M0) | ||||||||||||||||||||
Основні переваги
- Робота в горизонтальному та вертикальному положенні.
- Видимий стан ножів.
- Висока механічна витривалість.
- Одно- та триполюсні версії (OWI, OWIII).
- Компактні габарити.
- Видимий ізолюючий зазор.
- Доступні із заземлювачами з обох боків.
- Працює з ручним чи моторним приводом.
- Безліч способів з'єднання з приводом через звичайні шестерні, муфти та тяги.
- Відкриття з вертикальним розривом.
- Фіксовані клеми для підключення з обох боків.
- Міцні фарфорові або полімерні ізолятори.
- Сталева рама з порошковим покриттям.
- Застосовні стандарти IEC 62271-1, IEC 62271-102.
- Широкий спектр аксесуарів, що розширює можливості.
- Безпечний та видимий ізолюючий зазор у відкритому положенні.
- Перевірена та надійна конструкція.
- Підходить для нових установок чи модернізації.
- Простота встановлення та введення в експлуатацію.
- Мінімальні вимоги до технічного обслуговування.
- Готовність до інтелектуальної мережі та автоматизації мережі.
- Можливість налаштування для індивідуальних рішень.
- Безпека та захист персоналу.
- Доступна додаткова конфігурація або обладнання.
- Менша міжфазна відстань з ізоляційними перегородками.
- Вбудовані заземлювачі на верхній або нижній стороні.
- Ручний приводний механізм HE або NRWO4-3.
- Моторний приводний пристрій UEMC 41.
- Допоміжний перемикач.
- Конфігурація під конкретного клієнта на запит.
Характеристики
Характеристики
Номинальное напряжение (U
7,2/12/17,5/24/36
Номинальный ток (I
630/800/1000/1250/1600
Номинальное выдерживаемое импульсное напряжение (U
60/75/95/125/170
Технічна інформація
