Інтелектуальний електронний пристрій керування та захисту конденсаторних батарей REV615

Малюнок 1. Передня панель REV615 із маленьким екраном.

Пристрій REV615 – це спеціальний пристрій керування та захисту конденсаторних батарей, що найкраще підходить для захисту, управління, вимірювання та контролю конденсаторних батарей, що використовуються для компенсації реактивної потужності у розподільчих мережах енергооб'єктів та промислових підприємств.

Пристрій REV615 підтримує стандарт зв'язку та взаємодії між пристроями автоматизації підстанції МЕК 61850, включаючи МЕК 61850-9-2 LE, і тепер також має розширені можливості, надані Редакцією 2. Крім того, пристрій REV615 підтримує протокол паралельного резервування (PRP) та «безшовного високої доступності» (HSR), а також такі протоколи як DNP3, МЕК 60870-5-103 та Modbus®. Можуть також використовуватись перетворювачі протоколів SPA-ZC 302, Profibus DPV1.

REV615 відноситься до продуктової лінійки Relion® компанії АББ, серії 615 інтелектуальних пристроїв управління та захисту.

Переваги:

• пристрій захисту конденсаторних батарей, підключених за принципом Н-мосту, подвійної та одинарної зірки, а також кабелю живлення;
• готові стандартні конфігурації для швидкого введення пристрою в дію; можливість вносити зміни;
• захист від небалансу струмів із компенсацією природного небалансу, а також резонансний захист конденсаторних батарей при комутації;
• підтримка МЕК 61850 Edition 2 і Edition 1, включаючи протоколи HSR і PRP, обмін повідомленнями за технологією GOOSE і за протоколом МЕК 61850-9-2 LE для зменшення обсягу монтажу та контролю зв'язку;
• IEEE 1588 V2 для більш точної синхронізації, використання всіх переваг Ethernet-зв'язку на рівні підстанції;
• великий графічний дисплей для відображення однолінійних схем користувача з можливістю зміни, з доступом через локальний ІЧМ або через веб-ІЧМ.

Призначення

ІЕУ REV615 призначено для захисту батарей конденсаторів, що використовуються для компенсації реактивної потужності на підстанціях енергосистем загального користування та промислових енергосистем. Зокрема, пристрій REV615 забезпечує захист батарей конденсаторів, підключених за мостовою схемою, а також за схемою подвійної або одиночної зірки, а також кабелів живлення.

Крім того, пристрій може використовуватися для захисту ланцюгів фільтра гармонійних вищих сигналів.

Основні параметри

Опис

Пристрій забезпечує основний захист батарей конденсаторів, підключених за схемою подвійної або одиночної зірки і мостової схеми, а також фільтрів гармонік в розподільчих мережах.

Залежно від обраної стандартної конфігурації ІЕУ адаптується для захисту батарей статичних конденсаторів, підключених за бруківкою або за схемою подвійної зірки. Після того, як у пристрої стандартної конфігурації буде виставлено уставки для конкретного застосування, воно може бути відразу введено в експлуатацію.

Інтелектуальні електронні пристрої (ІЕУ) серії 615 підтримують різні протоколи обміну даними, включаючи МЕК 61850 за допомогою Редакції 2, шину процесу згідно МЕК 61850-9-2 LE, МЕК 60870-5-103, Modbus® та DNP3. Протокол зв'язку Profibus DPV1 підтримується під час використання перетворювача протоколів SPA-ZC 302.

Стандартні конфігурації

Пристрій REV615 має дві стандартні конфігурації. Стандартна конфігурація сигналів може бути змінена за допомогою матриці сигналів або графічних функцій програми Protection and Control IED Manager PCM600 . Крім того, програма конфігурування логіки програм PCM600 підтримує створення багаторівневих логічних функцій з використанням різних логічних елементів, у тому числі таймерів та тригерів. Комбінуючи функції захисту із логічними функціональними блоками, конфігурацію пристрою можна адаптувати до вимог замовника залежно від конкретного застосування.

Стандартні конфігурації A і B забезпечують трифазний захист від навантаження, захист від несиметрії струмів із компенсацією природної несиметрії та захист від резонансу при перемиканні конденсаторних батарей. Вбудована функція мінімального струмового захисту у функціональному блоці захисту від перевантаження виявляє відключення батареї конденсаторів та забороняє увімкнення вимикача, доки батарея конденсаторів не буде частково заряджена.

Трифазний захист від теплового навантаження може використовуватися для захисту реакторів та резисторів у ланцюгах фільтра вищих гармонік. Пристрій забезпечує ненаправлений максимальний струмовий захист і захист від замикань на землю кабелю живлення і батареї конденсаторів.

Стандартна конфігурація A призначена для батарей конденсаторів, підключених за бруківкою. Також передбачено трифазний захист від несиметрії струмів.

У стандартній конфігурації B передбачено спрямований захист від замикань на землю, захист за напругою нульової послідовності та захист від підвищення та зниження напруги. Ця конфігурація призначена для батарей конденсаторів, що підключені за схемою подвійної зірки. Також передбачено однофазний захист від несиметрії струмів.

Другий і третій ступені захисту по напрузі нульової послідовності в стандартній конфігурації B можуть використовуватися як захист від несиметрії фаз на основі контролю напруги переважно для підключених за схемою одиночної зірки батарей конденсаторів з незаземленою нейтраллю зірки. З цією метою використовується спеціальний вхід напруги 3U _o . Ця функція є стандартною конфігурацією B і перед використанням її необхідно налаштувати.

Конфігурація A

Конфігурація B

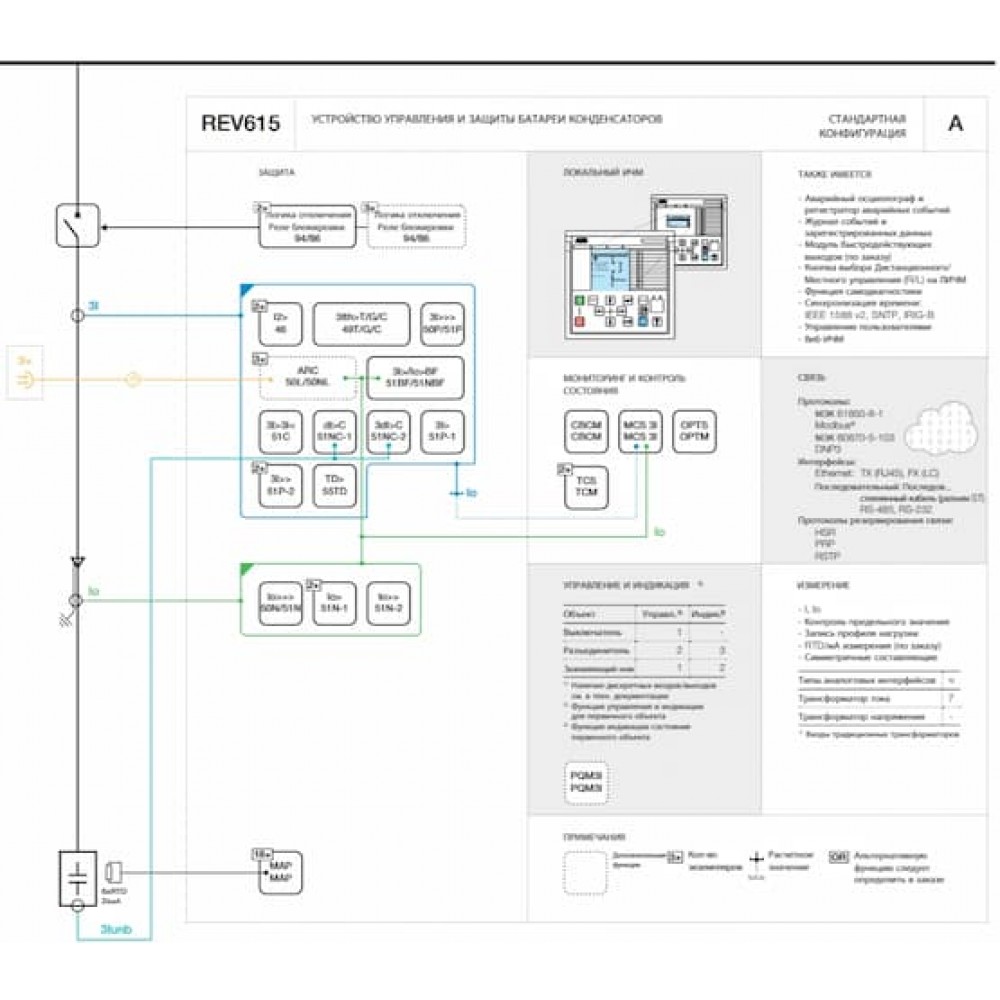

Малюнок 2. Огляд функцій REV615.

Функції захисту

ІЕУ забезпечує трифазний захист від перевантаження конденсаторів з функціями захисту від зниження струму та заборони повторного включення, одно- або трифазний захист конденсаторів від несиметрії струмів, включаючи компенсацію природної несиметрії та захист від резонансу при перемиканні на основі контролю струму.

Пристрій забезпечує ненаправлений максимальний струмовий захист та захист від теплового навантаження, а також ненаправлений захист від замикань на землю.

Крім того, у стандартній конфігурації B передбачено спрямований захист від замикань на землю, захист за напругою нульової послідовності та захист від підвищення та зниження напруги.

Удосконалений за рахунок застосування додаткового обладнання та програмного забезпечення, пристрій також оснащений трьома каналами датчиків світла для дугового захисту вимикача, ошинування та кабельного відсіку комплектного розподільного пристрою в металевому корпусі.

Інтерфейс датчиків дугового захисту встановлений у модулі зв'язку, який можна замовити додатково. Швидке відключення підвищує рівень безпеки персоналу та обмежує розмір матеріальних збитків у розподільчому пристрої при виникненні дугового замикання. Як додатковий можна вибрати модуль дискретних входів/виходів з трьома швидкодіючими дискретними виходами (HSO), які дозволять ще зменшити загальний час спрацьовування на 4 - 6 мс у порівнянні зі звичайними сильноточними виходами.

Функції керування

REV615 містить функції керування вимикачем із ІЧМ на передній панелі або за допомогою дистанційного керування. Крім функціонального блоку управління вимикачем, у пристрої передбачені ще два функціональні блоки, призначені для управління роз'єднувачами або візком вимикача з приводом і для індикації їх положень.

У пристрої є функціональний блок управління заземлюючим ножем із приводом та індикації його положення. Для кожного керованого первинного пристрою в ІЕУ повинні бути передбачені два фізичні дискретні входи і два дискретні виходи. Кількість дискретних входів і виходів, що не використовуються, залежить від вибраної стандартної конфігурації пристрою. Крім того, в окремих стандартних конфігураціях передбачені додаткові апаратні модулі збільшення кількості дискретних входів/виходів.

Якщо дискретних входів або виходів, наявних у стандартній конфігурації, недостатньо, можна або змінити стандартну конфігурацію, щоб звільнити дискретні входи або виходи, які спочатку були налаштовані для інших цілей (якщо можливо) або встановити зовнішній модуль розширення аналогових і дискретних сигналів, наприклад RIO600 .

Дискретні входи та виходи зовнішнього модуля розширення аналогових та дискретних сигналів можуть використовуватися для прийому/передачі сигналів, менш критичних за часом. Зовнішній модуль дозволяє вивільнити деякі зарезервовані в стандартній конфігурації дискретні входи і виходи пристрою.

Необхідно перевірити відповідність дискретних виходів ІЕУ, вибраних для управління первинним обладнанням, наприклад допустимий струм і здатність розмикання. Якщо вимоги до ланцюга управління первинним пристроєм не виконуються, необхідно використовувати проміжні зовнішні реле.

Великий графічний РКД інтерфейсу «людина-машина», що вибирається при замовленні, яким укомплектовано пристрій, дозволяє відображати однолінійну схему (SLD) з індикацією положення відповідних первинних пристроїв. Необхідні схеми оперативних блокувань конфігуруються за допомогою функціональних можливостей матриці сигналів або інструментів конфігурації додатків РСМ600.

Входи та виходи

Пристрій має три входи фазних струмів, три входи струму несиметрії та один вхід струму нульової послідовності для ненаправленого захисту від замикань на землю.

Пристрій стандартної конфігурації B додатково укомплектовано трьома входами фазної напруги, одним входом напруги нульової послідовності для спрямованого захисту від замикань на землю і одним входом напруги (3Uo'), який може використовуватися для захисту від небалансу напруги на основі контролю напруги.

Номінальне значення струмових входів (1/5 А) вибирається у пристрої програмним шляхом. Три входи фазної напруги та вхід напруги нульової послідовності розраховані на номінальну напругу 60...210 В. До них можуть підключатися як лінійні, так і фазні напруги. Порогові значення спрацьовування дискретних входів вибираються за допомогою уставок у діапазоні 16…176 В пост. струму.

Всі контакти дискретних входів та виходів конфігуруються довільно за допомогою інструмента матриці сигналів PCM600.

Конфігурація A

Конфігурація B

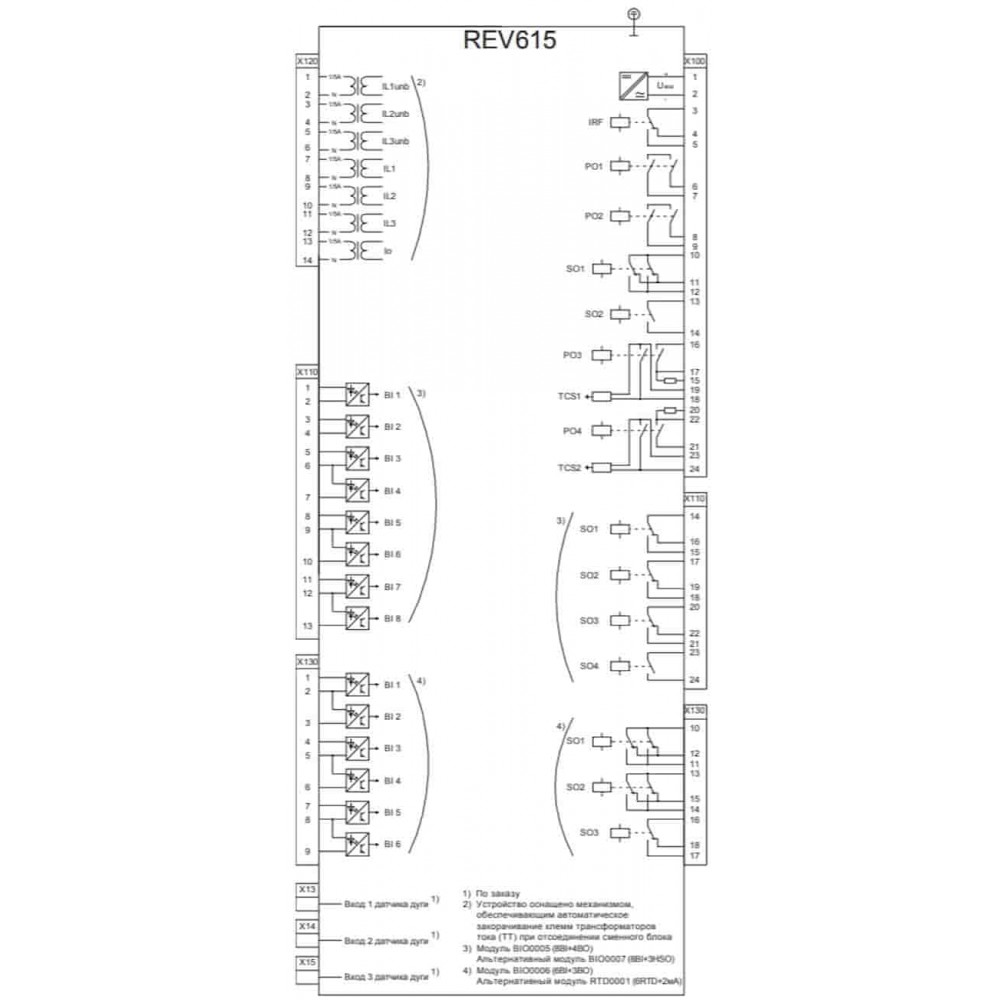

Малюнок 3. Схема з'єднань REV615.

Модуль дискретних входів та виходів також можна замовити окремо. У модулі передбачені три швидкодіючі дискретні виходи (HSO), які дозволять додатково зменшити загальний час спрацьовування на 4...6 мс у порівнянні зі звичайними сильноточними виходами.

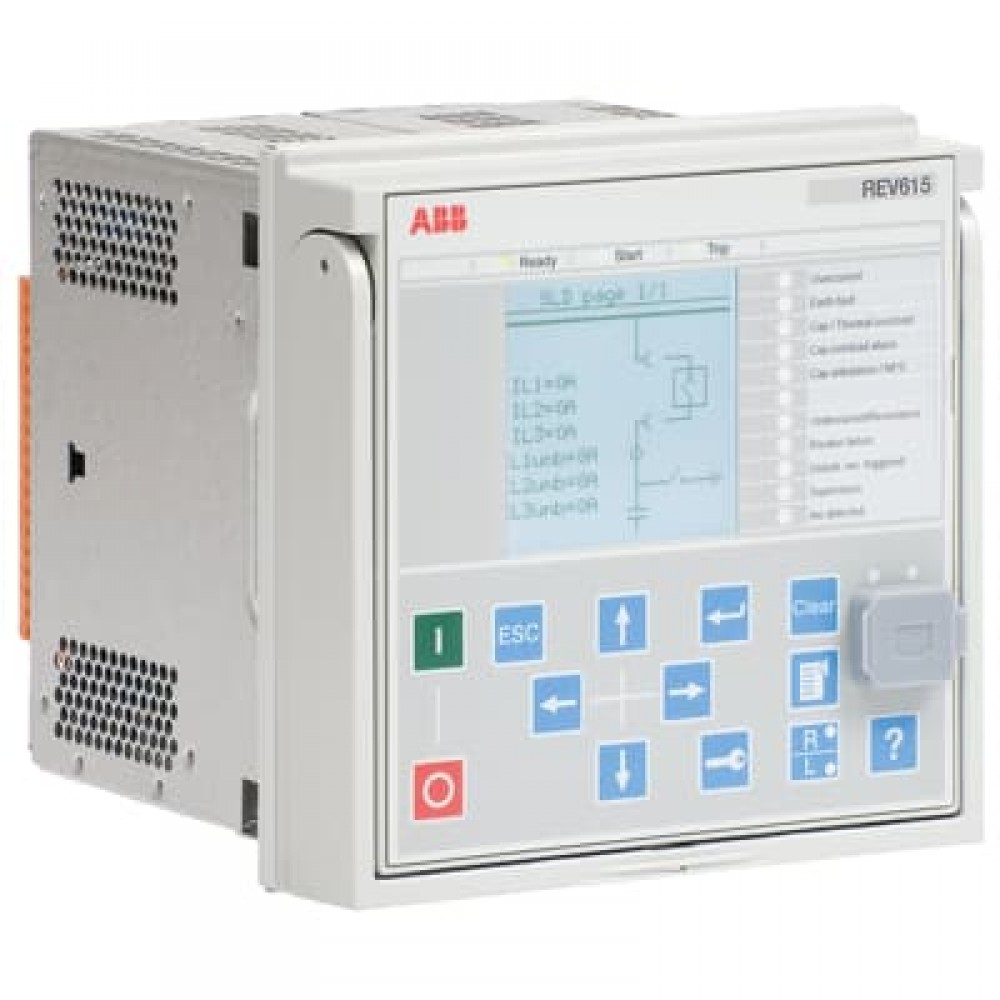

Малюнок 4. Передня панель REV615 з великим екраном.

Локальний ІЧМ

Пристрій можна замовити з дисплеєм великого чи малого розміру. Дисплей великого розміру використовується в системах релейного захисту, у яких часто використовується передня панель та потрібна однолінійна схема. Дисплей малого розміру застосовується для підстанцій з дистанційним керуванням, де локальний доступ до пристрою через інтерфейс користувача на передній панелі здійснюється за необхідності.

Обидва дисплеї забезпечують повноцінну функціональність інтерфейсу користувача на передній панелі з навігацією по меню та вікнам. Однак великий екран пропонує більш широкі можливості використання лицьової панелі, оскільки в цьому випадку менше потрібно прокручувати пункти меню і відображається більший обсяг інформації.

Крім того, на великому екрані відображається однолінійна схема (SLD), що конфігурується користувачем, з індикацією положення відповідного первинного обладнання. Залежно від вибраної стандартної конфігурації, інтелектуальний пристрій відображає не тільки однолінійну схему, але й відповідні значення вимірювань.

Доступ до однолінійної схеми також може здійснюватися за допомогою інтерфейсу користувача на базі веб-браузера. Однолінійна схема може змінюватися відповідно до вимог користувача за допомогою Редактора Графічних зображень (GDE) PCM600. Користувач може створити до 10 сторінок однолінійних схем.

На локальному ІЧМ є перемикач місцевого/дистанційного керування інтелектуальним пристроєм – L/R.

Коли пристрій знаходиться в режимі місцевого керування, керування пристроєм може здійснюватися лише за допомогою місцевого інтерфейсу користувача, розташованого на лицьовій панелі. Коли ІЕУ перебуває в режимі дистанційного керування, воно може виконувати команди, надіслані дистанційно. Пристрій підтримує можливість віддаленого вибору місцевого/дистанційного керування через дискретний вхід.

Ця функція спрощує, наприклад, використання зовнішнього вимикача на підстанції для того, щоб усі пристрої під час технічного обслуговування перебували в режимі місцевого керування, і увімкнення/вимкнення вимикачів не могло виконуватися дистанційно з центру керування мережею.

Способи монтажу пристроїв

При використанні відповідного монтажного приладдя для стандартного корпусу пристрою 615-ї серії можливий утоплений монтаж, напівутоплений монтаж або настінний монтаж. При потопленому монтажі або монтажі на стіну пристрою можуть також встановлюватися в похилому положенні (25°), для чого необхідно застосування спеціальних речей.

Крім того, пристрої можуть монтуватися в будь-якій стандартній 19-дюймовій релейній шафі за допомогою 19-дюймових монтажних панелей з готовими вирізами під одне або два ІЕУ. Як варіант, пристрої можуть монтуватися в 19-дюймові релейні шафи за допомогою рам 4U Combiflex.

Для проведення типових випробувань корпус пристрою може встановлюватися випробувальний блок RTXP 18, який монтується поруч з корпусом пристрою.

Утоплений монтаж

Напівутоплений монтаж

Напівутоплений монтаж із нахилом 25º

Малюнок 5. Деякі варіанти монтажу REV615.
