Інтелектуальний пристрій керування та захисту фідера REF630 (МЕК)

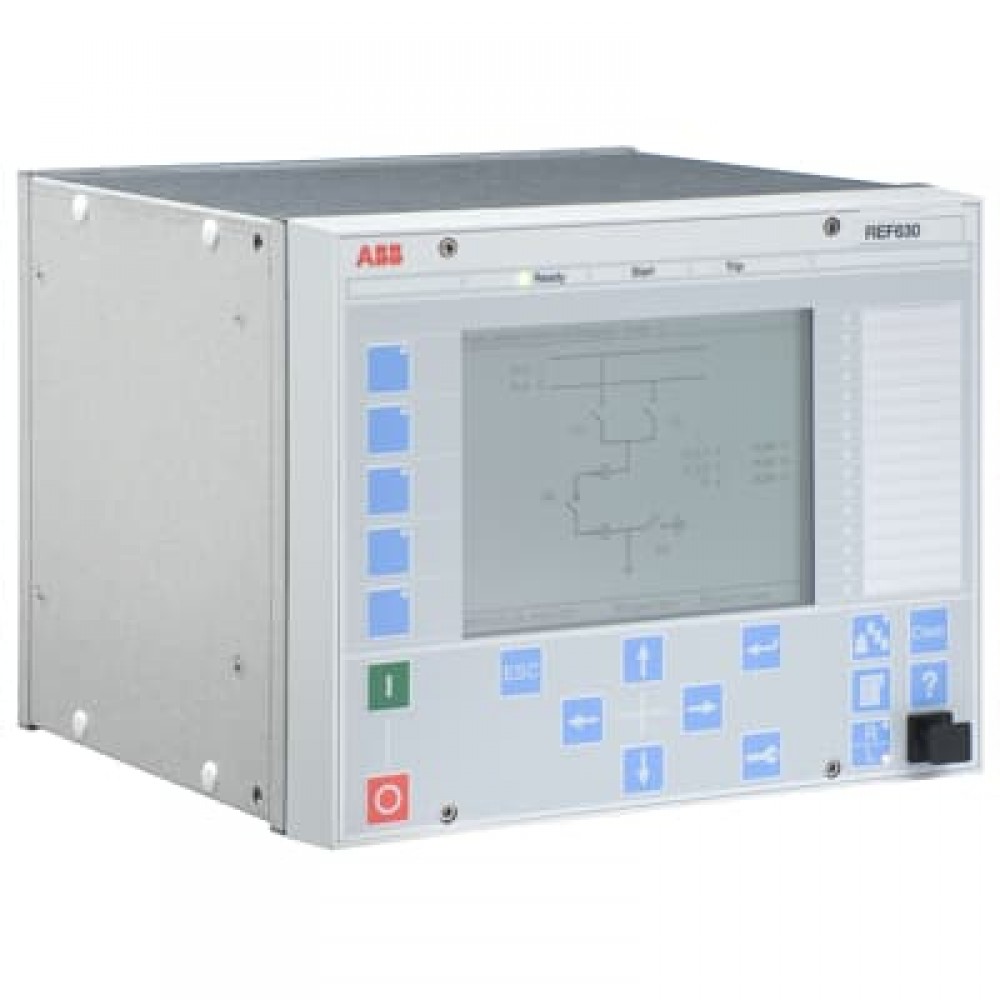

Малюнок 1. Передня панель REF630.

REF630 – це багатофункціональний інтелектуальний електронний пристрій (ІЕУ) управління фідером, призначений для захисту, управління, вимірювання та контролю на розподільних підстанціях енергооб'єктів та промислових підприємств, включаючи радіальні, кільцеві та складні мережі, а також мережі з розподіленою генерацією або без розподіленої генерації. REF630 – це ідеальний пристрій керування осередком фідера.

REF630 відноситься до продуктової лінійки Relion® компанії ABB, до пристроїв захисту та управління серії 630. Пристрої серії 630 характеризуються можливістю функціонального розширення та гнучкою конфігурацією. ІЕУ REF630 призначено для застосування в якості основного захисту повітряних ліній та кабельних фідерів у мережах із ізольованою нейтраллю, у мережах із нейтраллю, заземленою через активний опір, у мережах із компенсованою або ефективно заземленою нейтраллю.

Є чотири стандартні конфігурації, призначені для найбільш типових вимог щодо управління та захисту фідерів: для кільцевих фідерів із замкнутим/розімкнутим контуром, для радіальних повітряних/комбінованих фідерів, для кільцевих/складних схем фідерів та для схем із секційним вимикачем шин. Стандартні конфігурації можуть використовуватися без зміни, але їх також легко настроювати відповідно до вимог конкретного застосування, вибираючи необхідні функції.

REF630 повністю підтримує стандарт МЕК 61850 для зв'язку на підстанції, передбачаючи зв'язок у системою верхнього рівня та горизонтальний зв'язок між пристроями, включаючи обмін дискретними та аналоговими сигналами за технологією GOOSE. REF630 також підтримує комунікаційні протоколи DNP3 (TCP/IP) та МЕК 60870-5-103 (послідовний). Підтримувані комунікаційні протоколи, включаючи МЕК 61850, забезпечують безшовну взаємодію з різними системами автоматизації підстанцій та SCADA.

Переваги:

• гнучкі пристрої управління та захисту для захисту повітряних та кабельних ліній;
• дистанційний захист, визначник місця пошкодження, максимальний струмовий захист, розширений пакет функцій захисту від замикань на землю з унікальним мультичастотним захистом на базі контролю комплексної провідності для підвищення чутливості та селективності;
• керування двома вимикачами та роз'єднувачами/заземлюючими ножами загальною кількістю не більше восьми;
• можливість довільного конфігурування функцій відповідно до вимог конкретного застосування;
• великий вбудований або виносний ІЧМ.

Призначення

Пристрій REF630 призначений для використання як основний засіб захисту повітряних ліній та кабельних фідерів у розподільних мережах із ізольованою, заземленою через активний опір, компенсованою або глухозаземленою нейтраллю.

Передбачені чотири стандартні конфігурації, які відповідають найбільш поширеним вимогам до захисту та керування фідером і призначені для ліній живлення з розімкненим/замкненим контуром, радіальних повітряних/комбінованих ліній, кільцевих/складнозамкнутих ліній та секційних вимикачів шин. Стандартні конфігурації можна використовувати без змін або легко адаптувати до вимог конкретної системи, вибравши функції на свій розсуд.

Основні параметри

Опис

REF630 – це багатофункціональний інтелектуальний електронний пристрій (ІЕУ) управління фідером, призначений для захисту, управління, вимірювання та контролю на електростанціях та промислових розподільних підстанціях. Пристрій REF 630 відноситься до лінійки продуктів Relion® виробництва компанії АББ та 630-ї серії пристроїв захисту та управління, що характеризується здатністю до нарощування та гнучкістю конфігурації. Пристрій REF630 також містить усі необхідні функції керування і є ідеальним рішенням для керування осередком лінії.

ІЕУ 630-ї серії підтримують новий стандарт автоматизації підстанцій МЕК 61850, включаючи горизонтальний обмін повідомленнями за технологією GOOSE, а також зв'язок за протоколом DNP3, які забезпечують легку можливість взаємодії із системами автоматизації підстанції та SCADA.

Застосування

REF630 забезпечує основний захист повітряних та кабельних ліній у розподільчих мережах. Пристрій підходить для використання в мережах із ізольованою, компенсованою нейтраллю, а також у мережах із нейтраллю, заземленою через високий активний опір. Є чотири попередньо задані стандартні конфігурації, які відповідають вимогам типового захисту та управління фідера.

Стандартні конфігурації можуть використовуватися в готовому вигляді або їх можна легко адаптувати або розширити додатковими довільно вибраними функціями, за допомогою яких пристрій можна точно налаштувати на виконання вимог конкретного застосування.

Стандартні конфігурації

Інтелектуальні пристрої 630 серії пропонуються з додатковими варіантами стандартної конфігурації, виконаної виробником. Стандартна конфігурація пристрою дозволяє швидше здійснити введення пристрою в експлуатацію, що вимагає менше інжинірингу пристрою.

Конфігурація A

Конфігурація B

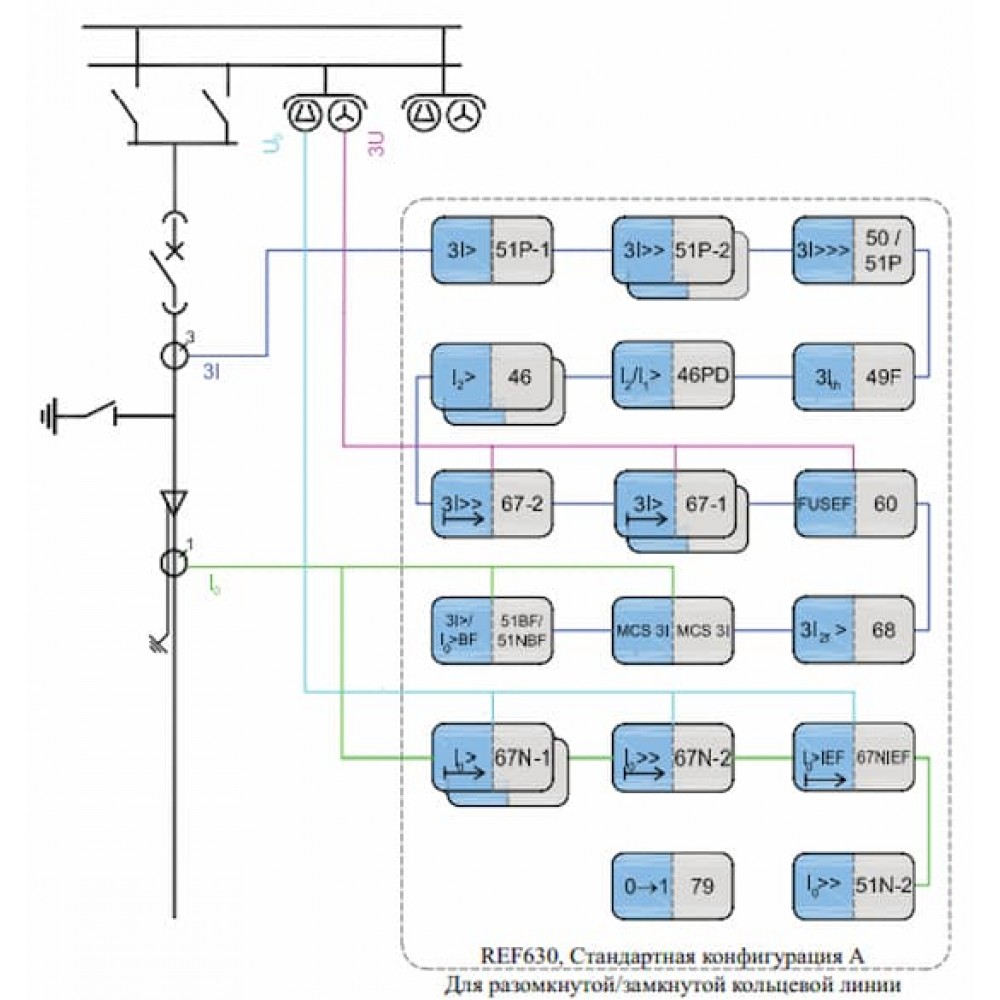

Малюнок 2. Загальне уявлення про функції захисту REF630.

Стандартні конфігурації є набір функціональних можливостей, необхідних для конкретного застосування, що використовується за замовчуванням. Кожну стандартну конфігурацію можна адаптувати за допомогою програмного забезпечення Protection and Control IED Manager ( PCM600 ). Адаптуючи стандартну конфігурацію, ІЕУ можна налаштувати таким чином, щоб пристрій відповідав вимогам конкретного застосування.

Адаптація стандартної конфігурації може включати додавання або видалення функцій захисту та управління, а також інших функцій, в залежності від конкретного застосування, зміна параметрів, що використовуються за замовчуванням, конфігурування стандартних налаштувань реєстратора аварійних сигналів і подій, включаючи тексти в дереві меню ІЧМ, конфігурування світлодіодної індикації та функціональних кнопок та адаптацію стандартних однолінійних схем.

Крім того, адаптація стандартної конфігурації завжди включає налаштування зв'язку для конфігурування зв'язку в залежності від функціональних можливостей ІЕУ. Налаштування зв'язку виконується за допомогою конфігурації зв'язку програмного пакета PCM600.

Якщо жодна із запропонованих стандартних конфігурацій не відповідає вимогам передбачуваної області застосування, пристрої 630 серії можна замовити і без попередньо заданої стандартної конфігурації. Така опція дає повну гнучкість при конфігуруванні пристрою з нуля.

Функції захисту

Інтелектуальний електронний пристрій пропонує захист від замикань на землю і максимальний струмовий захист, включаючи трифазний ненаправлений максимальний струмовий захист із чотирма незалежними ступенями, трифазний спрямований МТЗ із трьома незалежними ступенями.

Конфігурація C

Конфігурація D

Малюнок 3. Загальне уявлення про функції захисту REF630.

Крім того, ІЕУ включає трифазний захист від кидка струму намагнічування для блокування обраних ступенів максимального струмового захисту або тимчасового збільшення значень уставок. У наявному захисті від теплового навантаження використовуються теплові моделі повітряних ліній та кабелів. МТЗ зворотної послідовності, що має два незалежні ступені, використовується для захисту від несиметрії фаз. Крім того, ІЕУ включає захист від обриву фази.

Крім зазначеного вище, ІЕУ має селективний захист від замикань на землю та захист від подвійних замикань на землю для систем із ізольованою, компенсованою нейтраллю, а також для систем із нейтраллю, заземленою через активний опір, включаючи системи з глухозаземленою нейтраллю. Захист від замикань на землю включає ненаправлений захист від замикань на землю (три незалежні ступені) та спрямований захист від замикань на землю (чотири незалежні ступені).

Дія захисту від переміжних/перехідних замикань на землю заснована на виявленні перехідних режимів при тривалих або перемикання замикання на землю. Замикання на землю, що перемежуються, - це особливий тип замикань на землю, що зустрічаються в мережах з компенсованою нейтраллю, в яких використовуються підземні кабелі. У мережах із глухозаземленою чи компенсованою нейтраллю захист від перехідних замикань на землю виявляє замикання на землю з низьким активним опором у місці КЗ.

Захист від підвищення напруги нульової послідовності з трьома незалежними щаблями, використовується для захисту від замикань на землю шини та вхідної лінії підстанції, а також як резервний захист відхідних ліній.

ІЕУ також пропонує дистанційний захист, включаючи захист із круговою та полігональною характеристиками, з трьома незалежними зонами та окремими уставками області спрацьовування міжфазних та однофазних вимірювальних органів, а також двома зонами для контролю АПВ вимикачів. Крім того, ІЕУ пропонує логіку автоматики при включенні на пошкодження з опціями на базі контролю напруги та струму.

ІЕУ має функції захисту по напрузі, включаючи трифазний захист від зниження напруги та захист від підвищення напруги з трьома незалежними ступенями кожна, з міжфазним та однофазним виміром. ІЕУ також має функції захисту від підвищення та зниження частоти, а також захист за швидкістю зміни частоти, яка використовується у функції автоматичного частотного розвантаження та відновлення навантаження.

Крім цього, ІЕУ має функцію трифазного багаторазового АПВ повітряних ліній.

ІЕУ включає УРОВ для повторного відключення вимикача або резервного відключення вимикача верхнього рівня.

Функції керування

ІЕУ включає місцеві та дистанційні функції управління. Для визначення функцій управління приєднанням і блокування двигунів, і роз'єднувачів пристрій пропонує ряд виходів/виходів і логічних ланцюгів, що довільно призначаються. ІЕУ підтримує схеми з одиночною та подвійною системою шин підстанції. Кількість керованих високовольтних комутаційних апаратів залежить кількості наявних входів і виходів у обраної конфігурації.

Окрім звичайної фіксованої сигналізації для обміну сигналами між інтелектуальними пристроями та отримання необхідних взаємоблокувань може використовуватись обмін GOOSE-повідомленнями за стандартом МЕК 61850-8-1.

Крім того, ІЕУ включає функцію контролю синхронізму, яка гарантує, що напруга, фазний кут і частота на будь-якій зі сторін розімкнутого вимикача відповідає умовам безпечної взаємодії двох мереж.

Входи та виходи

Залежно від вибраної стандартної конфігурації пристрій має три струмові входи та один або два струмові входи нульової послідовності для захисту від замикань на землю. ІЕУ завжди має один вхід напруги нульової послідовності для спрямованого захисту від замикань на землю або захисту напруги нульової послідовності. Крім того, ІЕУ має три входи напруги (фазних) для функцій захисту від підвищення та зниження напруги, спрямованої максимального струмового захисту, а також інших функцій захисту з контролем напруги. Залежно від апаратної конфігурації ІЕУ також має спеціальний вхід напруги контролю синхронізму.

REF630 4U

REF630 6U

з'єднання додаткових модулів дискретних входів/виходів пристрою REF630 6U

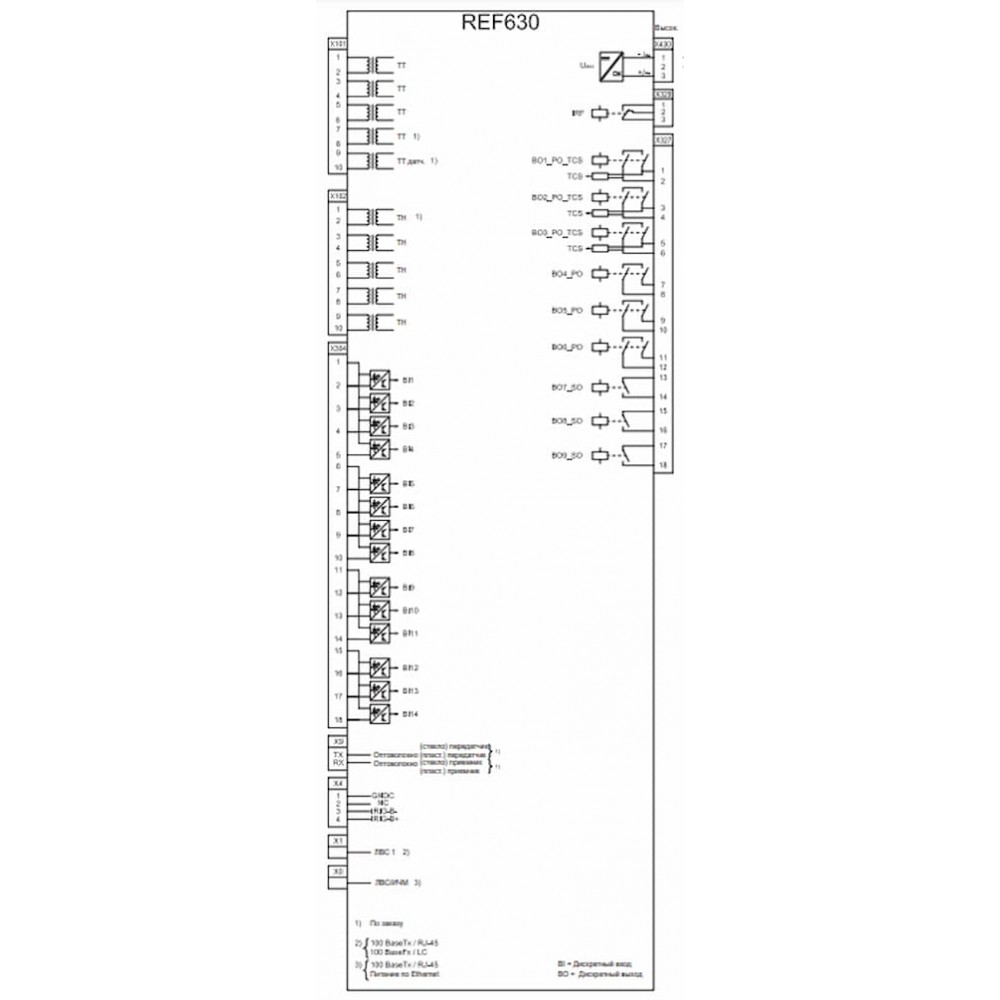

Малюнок 4. Схеми підключення REF630.

Токові входи розраховані на 1 або 5 А (номінальний струм). Пристрій має один або два альтернативні входи струму нульової послідовності: 1/5 А або 0,1/0,5 А. Вхід на 0,1/0,5 А зазвичай використовується у застосуваннях, де необхідний чутливий захист від замикань на землю, та у яких є ТТ нульової послідовності.

Три входи фазної напруги для міжфазних або однофазних напруг, і вхід напруги нульової послідовності охоплюють діапазон номінальних напруг 100, 110, 115 і 120 В. Номінал струмових входів і входів напруги вибирається за допомогою програмного забезпечення пристрою.

Крім того, порогові значення спрацьовування дискретних входів вибираються за допомогою вставок параметрів пристрою. Порогова напруга дискретного входу може встановлюватися окремо кожному дискретному вході.

Можливість розширення виконання пристроїв розміром 6U призначена для оптимізації КРУ середньої напруги, яким часто потрібні додаткові дискретні входи та виходи.

Всі контакти дискретних входів та виходів конфігуруються довільно за допомогою інструмента матриці сигналів PCM600. Докладніші дані про входи та виходи дивіться в таблицях входів/виходів, у даних на вибір пристрою та оформлення замовлення, а також у схемах з'єднань.

Інтерфейс користувача на передній панелі пристрою

Пристрої 630-ї серії можна замовити з вбудованим або окремим (виносним) інтерфейсом користувача (ІЧМ). Місцевий ІЧМ включає великий графічний чорно-білий рідкокристалічний дисплей з роздільною здатністю 320 x 240 пікселів (ширина x висота). Кількість рядків і символів у рядку залежить від розміру символів, оскільки ширина і висота символів можуть змінюватися.

Крім того, місцевий ІЧМ має спеціальні кнопки увімкнення/вимкнення та п'ять програмованих функціональних кнопок зі світлодіодними індикаторами. 15 програмованих світлодіодів аварійної сигналізації можуть індикувати 45 аварійних сигналів. Місцевий ІЧМ пропонує всі функціональні можливості інтерфейсу користувача: навігацію по меню, різні види меню і робочі дані.

Крім того, за допомогою програмного забезпечення PCM600 місцевий ІЧМ можна конфігурувати для відображення однолінійних схем (SLD). Екран SLD відображає стан первинних комутаційних апаратів, таких як вимикачі та роз'єднувачі, вибрані значення вимірювань та конфігурацію шин.

Варіанти встановлення пристроїв

При використанні відповідного монтажного приладдя для стандартного корпусу пристрою 630-ї серії можливий утоплений монтаж, напівутоплений монтаж або настінний монтаж. Виносний ІЧМ призначений для оптимізації монтажу КРУ, що дозволяє зменшити прокладання міжз'єднань між відсіком низької напруги та дверима панелі. Крім того, інтелектуальні електронні пристрої можна встановлювати в будь-яку 19-дюймову релейну шафу за допомогою набору для монтажу в 19-дюймову касету.

Для проведення стандартного тестування ІЕУ можуть встановлюватися Пристрій захисту, управління та автоматики лінії 1MRS757347 A REF630 Версія виробу: 1.0 19-дюймову касету.

Утоплений монтаж

Напівутоплений монтаж

Настінний монтаж

Настінний монтаж пристрою 6U ½ 19-дюймової касети, з двома монтажними кронштейнами та виносним МІЧМ

Малюнок 5. Варіанти монтажу REF620.

Варіанти встановлення:

• утоплений монтаж;
• напівутоплений монтаж;
• стельовий монтаж;
• монтаж у 19-дюймову касету;
• настінний монтаж;
• монтаж у 19-дюймову касету з випробувальним блоком RTXP8, RTXP18 або RTXP24;
• монтаж місцевого ІЧМ у двері шафи, встановлення корпусу ІЕУ у відсік низької напруги КРУ.
