Кабельні трансформатори струму для зовнішньої установки KOKU

Малюнок 1. Зовнішній вигляд КОКU.

Кабельні трансформатори типу KOKU підходять для вимірювання фазних струмів у розподільних пристроях низької напруги. Трансформатор струму без первинного провідника та власної первинної ізоляції, що може бути встановлений на ізольованому кабелі. Первинним провідником є ​​неізольована шина або низьковольтний кабель.

Переваги:

• встановлюється у будь-яких умовах, завдяки широкому вибору внутрішніх та зовнішніх розмірів;
• простий монтаж завдяки точці кріплення на корпусі трансформатора;
• стійкий до зовнішніх умов;
• гідрофобна епоксидна смола (HCEP), здатна витримувати зовнішні умови навколишнього середовища, забезпечує чудові характеристики на відкритому повітрі і зводить до мінімуму можливість перекриття;
• до 6 вторинних терміналів;
• доступний варіант з вторинною кришкою, що пломбується;
• намотаний сердечник та складання котушки, залиті формованою литою смолою, з вікном різного діаметра від 33 до 500 мм.

Призначення та умови експлуатації

Трансформатор струму KOKU підходять для вимірювання низької напруги. KOKU є трансформатором без основного дроту та власної первинної ізоляції, який може бути встановлений на ізольованому кабелі або ізольованій шині.

Трансформатори струму серії КОКУ також можуть використовуватися для вимірювання фазного струму при напрузі вище 0,72 кВ (для КОКУ 072 G4) або 1,2 кВ (для КОКУ 1), якщо ізоляція первинного дроту високої напруги відповідає відповідним стандартам для робочої напруги. Вторинна обмотка та кільцеподібний залізний сердечник відлиті зі смоли, яка має гарні електричні та механічні властивості.

Трансформатори встановлюють поза приміщеннями, де навколишнє повітря може бути забруднене пилом, димом, корозійно-активними речовинами, парами або сіллю. Трансформатори струму розраховані на стандартну температуру навколишнього середовища від -40 до +40 °C і висоту менше 1000 м над рівнем моря. Середнє значення температури навколишнього середовища, виміряне протягом 24 годин, має перевищувати 35 °З.

Трансформатори можуть використовуватися також при більш високих або низьких температурах навколишнього середовища та на більших висотах за узгодженням між виробником та покупцем.

Головні показники

Опис

Трансформатор струму KOKU підходять для вимірювання фазних струмів. Шина або кабель є первинним провідником. KOKU також можуть використовуватися для вимірювання фазного струму при напрузі 0,72 кВ або 1,2 кВ, якщо ізоляція первинного провідника відповідає вимогам відповідних норм з експлуатації.

Вторинна обмотка і кільцеподібний залізний сердечник відлиті зі смоли, що має хороші електричні та механічні властивості. Спеціальним трансформатором струму є KOKU 072 G. Він призначений для роботи з вимикачем-роз'єднувачем із елегазовою ізоляцією типу SECTOS. Розміри KOKU 072 G відповідають розмірам втулок SECTOS. Усі трансформатори відповідають вимогам IEC 61869-2.

Монтаж

Трансформатор струму зовнішньої установки можна встановлювати у вертикальному положенні. Інша позиція може бути узгоджена із постачальником.

Перед встановленням виконайте візуальний огляд трансформатора струму, звертаючи особливу увагу на такі моменти:

• лита смола (корпус) знаходиться у хорошому стані;
• клеми трансформатора струму та поверхні корпусу та основи чисті та без пошкоджень. видимі механічні ушкодження;
• на трансформаторі струму відсутні сліди вологи (за наявності видимих ​​слідів вологи трансформатор необхідно просушити);
• номінали трансформаторів струму відповідають технічним умовам підключення.

Перед установкою повинні бути виконані такі виміри:

• електрична стійкість випробування ізоляції при випробувальній напрузі відповідно до вимог ТУ, наведених у каталожних картах, але величина напруги, що подається, не може перевищувати 90% від випробувальної напруги;
• випробування на електричну стійкість ізоляції вторинних обмоток трансформатора при випробувальній напрузі 50 Гц U _n = 2 кВ протягом 1 хвилини;
• вимірювання опору ізоляції вторинної обмотки або обмоток (щодо землі) варіндорним омметром на напругу 1000В (величина опору не може бути меншою за 100 МОм).

Після встановлення трансформатора необхідно провести перелічені перевірки:

• візуальний огляд;
• перевірку правильності установки всі отвори для кріплення, правильне притискання кріпильних болтів.

Трансформаторний тип повинен бути закріплений за допомогою двох профілів із чотирма гвинтами M12 або плоскої основи. Тип KOKU 1 необхідно закріпити двома або чотирма гвинтами M10. Кріплення необхідно проводити на гладкій поверхні. На монтажній основі є гвинт М12 або М8 (для КОН-24) для заземлення трансформатора струму.

Малюнок 2. Клемна коробка КОКU.

Первинні сполуки

Первинні клеми трансформатора струму виготовлені з міді та вкриті сріблом або лудінням. Для кріплення первинного дроту до клеми використовуються гвинти М12. Для первинних трансформаторів, що переєднуються, коефіцієнт може бути перепідключений шляхом зміни положення ланок, закріплених гвинтами М12, без зняття вже встановлених первинних провідників. Первинних з'єднань у трансформаторах струму кабельного типу відсутні. Токовий ланцюг повинен бути протягнутий через отвір трансформатора. Якщо використовується екранований кабель, екран необхідно зняти та заземлити перед трансформатором або повернути назад через вікно трансформатора струму.

Вторинні з'єднання

Клеми, клемні гвинти, гайки та шайби виготовлені з латуні або нержавіючої сталі. Вторинні клеми мають гвинти M6 або M5 для підключення проводки. Клемна коробка забезпечена одним або двома кабельними вводами PG16. Кришка клемної коробки має опломбований замк. У трансформаторах зовнішньої установки рівень захисту клемних коробок IP54.

Технічне обслуговування

Періодично з трансформатора необхідно прибирати щіткою надмірний пил або інші забруднення. Забруднені трансформатори можна очистити спиртом, бензином чи толуолом. Сліди від дуг та дрібні пошкодження поверхні легко видаляються наждачним папером, після чого поверхня обробляється шляхом нанесення на неї тонкого шару силіконової пасти. Інструкції щодо усунення великих пошкоджень поверхні необхідно запитати у виробника.

Вимірювальні трансформатори середньої напруги із полімерною ізоляцією не вимагають технічного обслуговування. Однак у зв'язку з роботою в різних умовах довкілля під час експлуатації трансформатора доцільно проводити:

огляд вимірювального трансформатора під час роботи – лише візуальний контроль;

огляд відключеного джерела живлення вимірювального трансформатора.

Терміни між перевірками регламентуються стандартами, інструкцією з експлуатації та технічного обслуговування розподільних пристроїв чи вимогами користувача.

При огляді слід звернути увагу на:

• стан полімерного корпусу;
• стан первинних висновків;
• стан опорних конструкцій.

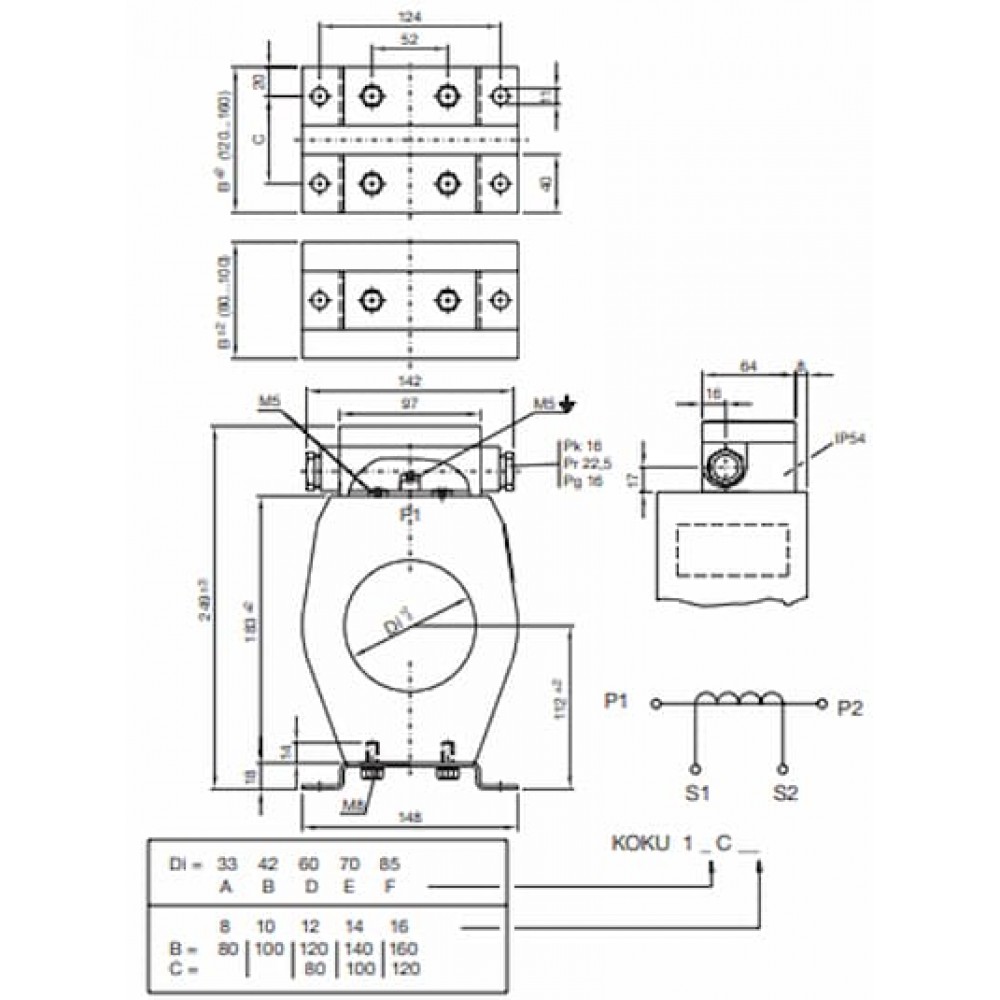

Малюнок 3. Габаритне креслення та схема підключення КОКU.

Транспортування та зберігання

Допустима температура транспортування та зберігання від –40°C до +70°C. Під час транспортування та зберігання трансформатори повинні бути захищені від прямого сонячного проміння. Трансформатори, призначені для експорту, пакуються в дерев'яні ящики. Трансформатор струму повинен транспортуватися відповідно до символів та маркування, зазначених на його пакувальній скриньці, та захищених від погодних умов. Зберігати їх слід у сухих та чистих місцях, що оберігають від прямого впливу атмосферних опадів та сонячної радіації.

Утилізація

Матеріали, що використовуються у вимірювальних трансформаторах, вважаються матеріалами, що не надають небезпечного впливу на навколишнє середовище, та матеріалами, які не є токсичними. Утилізація вимірювальних трансформаторів регулюється національним законодавством про комунальні відходи.

нормативні посилання

Трансформатори струму проектуються, випробовуються та виробляються відповідно до міжнародних або національних стандартів, необхідних замовників та узгоджених з виробником. Конкретний стандарт завжди вказується на паспортній табличці трансформатора. Наприклад, ці стандарти: ПЕК-61869-1, ПЕК-ЕН 61869-1, ПН-ЕН 61869-2.

За погодженням між замовником і виробником можливе постачання іншого стандарту або стандартів, які згадуються вище з іншою ревізією.

Гарантія

Виробник надає на придбані трансформатори гарантію 24 місяці з дати введення в експлуатацію, але не більше ніж 30 місяців з дати поставки. Виробник не несе відповідальності за несправності та пошкодження, що виникли в результаті:

• неправильне транспортування після отримання трансформаторів покупцем;
• неправильне зберігання, встановлення та експлуатація трансформаторів;
• неправильний вибір трансформаторів для конкретної електромережі.
