- Код товару: safeplus_safering_36
- Наявність: Pre-Order

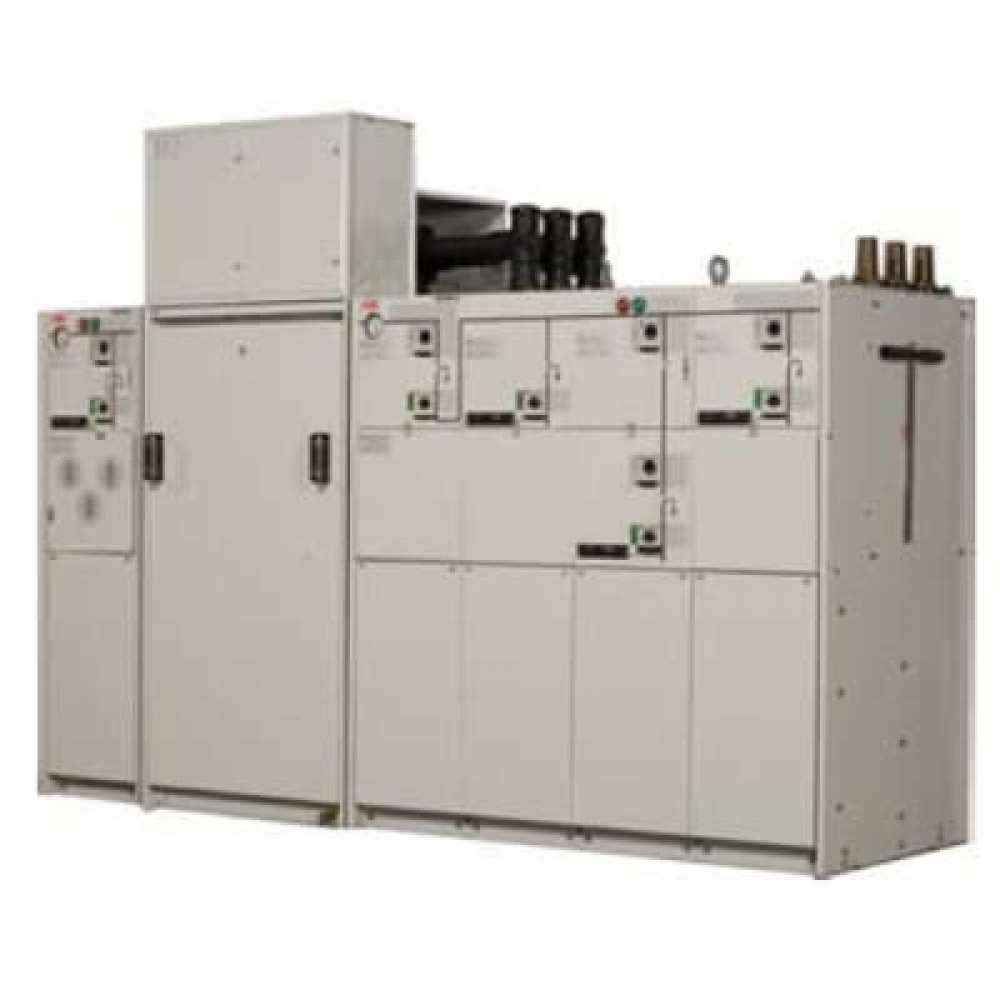

КРПЕ SafeRing – це моноблок кільцевої розподільної мережі (RMU) для вторинного розподілу електроенергії. Стандартні RMU, що використовуються у виділених мережах середньої напруги, можливе розширення до включення до обліку з використанням КРПЕ SafePlus.
КРПЕ SafePlus – це компактні конденсаторні пристрої для мереж вторинного розподілу електроенергії напругою до 40,5 кВ. Розподільні пристрої SafePlus мають гнучкіші можливості, мають можливість організації повністю модульної системи, коли кожен модуль укладає договір зі своїм баком з елегазом.
Обидва пристрої – SafeRing та SafePlus мають можливість стикування з іншими пристроями без ризику виникнення додаткових просторів, відносяться до однієї родини та мають відношення до зовнішнього інтерфейсу
Переваги:
- гнучкість - повністю модульна система або моноблок стандартного складання;
- компактна конструкція;
- немає відкритих струмопровідних елементів;
- мінімальне технічне обслуговування.
Область застосування
КРПЕ SafeRing призначено для використання у таких випадках:
- компактні трансформаторні підстанції;
- невеликі промислові підприємства;
- вітроелектростанції;
- сонячні електростанції;
- сфера обслуговування (готелі, торгові центри, офісні будинки, бізнес-центри, лікарні);
- гірнича промисловість (невеликі шахти);
- транспорт (аеропорти, тунелі, метро).
КРПЕ SafePlus призначено для застосування на таких об'єктах, як:
- компактні трансформаторні підстанції;
- невеликі промислові підприємства;
- гірнича промисловість (невеликі шахти);
- вітроелектростанції;
- сонячні електростанції;
- сфера обслуговування (готелі, торгові центри, офісні будівлі, бізнес-центри, лікарні);
- транспорт (аеропорти, тунелі, метро).
Номінальні параметри експлуатації розподільного пристрою за наступних умов навколишнього середовища:
- мінімальна температура довкілля: –25 °C;
- максимальна температура довкілля: +40 °C;
- середня відносна вологість протягом 24 годин: 95%;
- середній тиск водяної пари протягом максимум 24 годин: 2,2 кПа;
- середньомісячна підвищена відносна вологість: 90% відносної вологості;
- середньомісячний максимальний тиск водяної пари: 1,8 кПа;
- нормальна робоча висота над рівнем моря – до 1500 метрів.
Основні параметри
| Параметри | Одиниця виміру | Значення | |||||||||
| SafeRing | |||||||||||
| Основний блок | |||||||||||
| Номінальна напруга | кВ | 36 | 36 | 38 | 38,5 | 40,5 | |||||
| Витримувана напруга промислової частоти | кВ | 70 | 70 | 80 | 80 | 95 | |||||
| - через роз'єднувач | кВ | 80 | 80 | 95 | 95 | 110 | |||||
| Номінальна напруга грозового імпульсу, що витримується. | кВ | 170 | 170 | 180 | 180 | 185 | |||||
| - через роз'єднувач | кВ | 195 | 195 | 210 | 210 | 215 | |||||
| Номінальна частота | Гц | 50 | |||||||||
| Номінальний нормальний струм (шини) | А | 630 | 600 | 600 | 630 | 630 | |||||
| Номінальний струм, що короткочасно витримується. | кА | 16 | 16 | 16 | 16 | 16 | |||||
| Номінальна тривалість короткого замикання | з | 3 | 3 | 3 | 3 | 3 | |||||
| Номінальний піковий струм, що витримується | кА | 40 | 41,6 | 41,6 | 40 | 40 | |||||
| Класифікація внутрішньої дуги IAC AFL | кА/с | 20/1 | 20/1 | 20/1 | 20/1 | 20/1 | |||||
| Класифікація внутрішньої дуги IAC AFLR | кА/с | 25/1 | 25/1 | 25/1 | 25/1 | 25/1 | |||||
| Включаюча та відключаюча здатність С-модуль з вимикачем-роз'єднувачем та заземлювачем | |||||||||||
| Номінальний нормальний струм | А | 630 | 600 | 600 | 630 | 630 | |||||
| Номінальний струм відключення основного активного навантаження | А | 630 | 600 | 600 | 630 | 630 | |||||
| Кількість спрацьовувань на відключення переважно активного навантаження | цикли | 100 | 100 | 10 | 30 | 30 | |||||
| Номінальний струм відключення замкнутого контуру розподільчої лінії | А | 630 | 600 | 600 | 630 | 630 | |||||
| Номінальний струм відключення під час заряджання кабелю | А | 20 | - | - | 21 | 21 | |||||
| Номінальний струм відключення під час заряджання лінії | А | 2 | - | - | 2.1 | 2.1 | |||||
| Номінальний струм відключення під час замикання на землю | А | 60 | - | - | 63 | 63 | |||||
| Номінальний струм відключення під час заряджання кабелю та лінії в умовах замикання на землю | А | 35 | - | - | 36 | 36 | |||||
| Номінальний струм увімкнення короткого замикання | кА | 40 | 41,6 | 41,6 | 40 | 40 | |||||
| Включає та вимикає здатність F-модуль з вимикачем-запобіжником та заземлювачем | |||||||||||
| Номінальний нормальний струм | А | 200 | - | - | 200 | 200 | |||||
| Номінальний струм відключення при короткому замиканні | кА | 16 | - | - | 16 | 16 | |||||
| Номінальна здатність, що включає (заземлювач нижче по потоку) | кА | 2,5 | - | - | 2,5 | 2,5 | |||||
| Номінальний короткочасний струм (заземлювач нижче потоку) | кА | 1 | - | - | 1 | 1 | |||||
| Номінальна тривалість короткого замикання (заземлювач нижче потоку) | з | 1 | - | - | 1 | 1 | |||||
| Номінальний піковий струм, що витримується (заземлювач нижче по потоку) | кА | 2,5 | - | - | 2,5 | 2,5 | |||||
| Номінальний струм передачі | А | 840 | - | - | 750 | 750 | |||||
| Номінальний струм відключення основного активного навантаження | А | 200 | - | - | 200 | 200 | |||||
| Номінальний струм відключення замкнутого контуру розподільчої лінії | А | 200 | - | - | 200 | 200 | |||||
| Модуль V з вакуумним силовим вимикачем, роз'єднувачем і заземлювачем | |||||||||||
| Номінальна напруга | кВ | 36 | 36 | 38 | 38,5 | 40,5 | |||||
| Номінальний струм відключення при короткому замиканні | кА | 16 | 16 | 16 | 16 | 16 | |||||
| Час відключення постійного номінального струму при короткому замиканні | мс | 45 | 45 | 45 | 45 | 45 | |||||
| Компонент постійного струму | % | 41 | 30 | 25 | 33 | 33 | |||||
| Номінальний коефіцієнт від першого полюса до відключення | 1,5 | 1,5 | 1,5 | 1,5 | 1,5 | ||||||
| Номінальний струм увімкнення короткого замикання (автоматичний вимикач) | кА | 40 | 41,6 | 41,6 | 40 | 40 | |||||
| Номінальний струм відключення під час заряджання кабелю | А | 50 | - | - | - | - | |||||
| Номінальний струм відключення під час заряджання лінії | А | 10 | - | - | - | - | |||||
| Номінальний струм відключення у протифазі | кА | 5 | - | - | - | - | |||||
| Коефіцієнт першого відключення полюса для умов протифази (система з ефективно та неефективно заземленою нейтраллю) | 2,5 | - | - | - | - | ||||||
| Номінальний струм увімкнення при короткому замиканні (заземлювач) | кА | 16 | 16 | 16 | 16 | 16 | |||||
| Включає та відключає здібності De-модуля | |||||||||||
| Номінальний струм увімкнення при короткому замиканні (заземлювач) | кА | 40 | 41,6 | 41,6 | 40 | 40 | |||||
| SafePlus | |||||||||||
| Номінальна напруга | кВ | 36 | 36 | 38 | 38,5 | 40,5 | |||||
| Витримувана напруга промислової частоти | кВ | 70 | 70 | 80 | 80 | 95 | |||||
| - через роз'єднувач | кВ | 80 | 80 | 95 | 95 | 110 | |||||
| Номінальна напруга грозового імпульсу, що витримується. | кВ | 170 | 170 | 170 | 180 | 185 | |||||
| - через роз'єднувач | кВ | 195 | 195 | 210 | 210 | 215 | |||||
| Номінальна частота | Гц | 50 | |||||||||
| Номінальний нормальний струм (шини) | А | 630 | 600 | 600 | 630 | 630 | |||||
| Номінальний струм, що короткочасно витримується. | кА | 20 | 25 | 20 | 25 | 20 | 25 | 20 | 25 | 20 | 25 |
| Номінальна тривалість короткого замикання | з | 3 | 1 | 3 | 1 | 3 | 1 | 3 | 1 | 3 | 1 |
| Номінальний піковий струм, що витримується | кА | 50 | 62,5 | 52 | 65 | 52 | 65 | 50 | 62,5 | 50 | 62,5 |
| Класифікація внутрішньої дуги IAC AFL | кА/с | 20/1 | 25/1 | 20/1 | 25/1 | 20/1 | 25/1 | 20/1 | 25/1 | 20/1 | 25/1 |
| Класифікація внутрішньої дуги IAC AFLR | кА/с | 20/1 | 25/1 | 25/1 | 25/1 | 25/1 | 25/1 | 20/1 | 25/1 | 20/1 | 25/1 |
| Включаюча та відключаюча здатність С-модуль з вимикачем-роз'єднувачем та заземлювачем | |||||||||||
| Номінальний нормальний струм | А | 630 | 600 | 600 | 630 | 630 | |||||
| Номінальний струм відключення основного активного навантаження | А | 630 | 600 | 600 | 630 | 630 | |||||
| Кількість спрацьовувань на відключення переважно активного навантаження | цикли | 100 | 100 | 10 | 30 | 30 | |||||
| Номінальний струм відключення замкнутого контуру розподільчої лінії | А | 630 | 600 | 600 | 630 | 630 | |||||
| Номінальний струм відключення під час заряджання кабелю | А | 20 | - | - | 21 | 21 | |||||
| Номінальний струм відключення під час заряджання лінії | А | 2 | - | - | 2.1 | 2.1 | |||||
| Номінальний струм відключення під час замикання на землю | А | 60 | - | - | 63 | 63 | |||||
| Номінальний струм відключення під час заряджання кабелю та лінії в умовах замикання на землю | А | 35 | - | - | 36 | 36 | |||||
| Номінальний струм увімкнення короткого замикання | кА | 50 | 62,5 | 52 | 65 | 52 | 65 | 50 | 62,5 | 50 | 62,5 |
| Включає та вимикає здатність F-модуль з вимикачем-запобіжником та заземлювачем | |||||||||||
| Номінальний нормальний струм | А | 200 | - | - | 200 | 200 | |||||
| Номінальний струм відключення при короткому замиканні | кА | 20 | - | - | 20 | 20 | |||||
| Номінальна здатність, що включає (заземлювач нижче по потоку) | кА | 2,5 | - | - | 2,5 | 2,5 | |||||
| Номінальний короткочасний струм (заземлювач нижче потоку) | кА | 1 | - | - | 1 | 1 | |||||
| Номінальна тривалість короткого замикання (заземлювач нижче потоку) | з | 1 | - | - | 1 | 1 | |||||
| Номінальний піковий струм, що витримується (заземлювач нижче по потоку) | кА | 2,5 | - | - | 2,5 | 2,5 | |||||
| Номінальний струм передачі | А | 840 | - | - | 750 | 750 | |||||
| Номінальний струм відключення основного активного навантаження | А | 200 | - | - | 200 | 200 | |||||
| Номінальний струм відключення замкнутого контуру розподільчої лінії | А | 200 | - | - | 200 | 200 | |||||
| Модуль V з вакуумним силовим вимикачем, роз'єднувачем і заземлювачем | |||||||||||
| Номінальна напруга | кВ | 36 | 36 | 38 | 38,5 | 40,5 | |||||
| Номінальний струм відключення при короткому замиканні | кА | 20 | 25 | 20 | 20 | 20 | 25 | 20 | 25 | ||
| Час відключення постійного номінального струму при короткому замиканні | мс | 45 | 45 | 45 | 45 | 45 | |||||
| Компонент постійного струму | % | 41 | 29 | 30 | 30 | 33 | 29 | 33 | 29 | ||
| Номінальний коефіцієнт від першого полюса до відключення | 1,5 | 1,5 | 1,5 | 1,5 | 1,5 | ||||||
| Номінальний струм увімкнення короткого замикання (автоматичний вимикач) | кА | 50 | 62,5 | 52 | 65 | 52 | 65 | 50 | 62,5 | 50 | 62,5 |
| Номінальний струм відключення під час заряджання кабелю | А | 50 | - | - | - | - | |||||
| Номінальний струм відключення під час заряджання лінії | А | 10 | - | - | - | - | |||||
| Номінальний струм відключення у протифазі | кА | 5 | - | - | - | - | |||||
| Коефіцієнт першого відключення полюса для умов протифази (система з ефективно та неефективно заземленою нейтраллю) | 2,5 | - | - | - | - | ||||||
| Номінальний струм увімкнення при короткому замиканні (заземлювач) | кА | 20 | 25 | 20 | 25 | 20 | 25 | 20 | 25 | 20 | 25 |
| Включає та відключає здібності De-модуля із заземлювачем | |||||||||||
| Номінальний струм увімкнення при короткому замиканні (заземлювач) | кА | 50 | 62,5 | 52 | 65 | 52 | 65 | 50 | 62,5 | 50 | 62,5 |
Опис
Верхня та нижня лицьові кришки виготовлені з алюцинку товщиною 1,5 мм та покриті полікарбонатною плівкою. Ці листи містять мнемосхему головного ланцюга з індикаторами положення комутаційних апаратів. Колір цих плівок сірий RAL 7035, завдяки чому чорна однолінійна схема виділяється для легкого зчитування індикаторів положення. Верхня та нижня передні кришки знімні.
Низьковольтні відсіки доступні у трьох різних версіях:
- вбудовані у передню кришку;
- вбудовані в двері;
- високі з дверцятами.

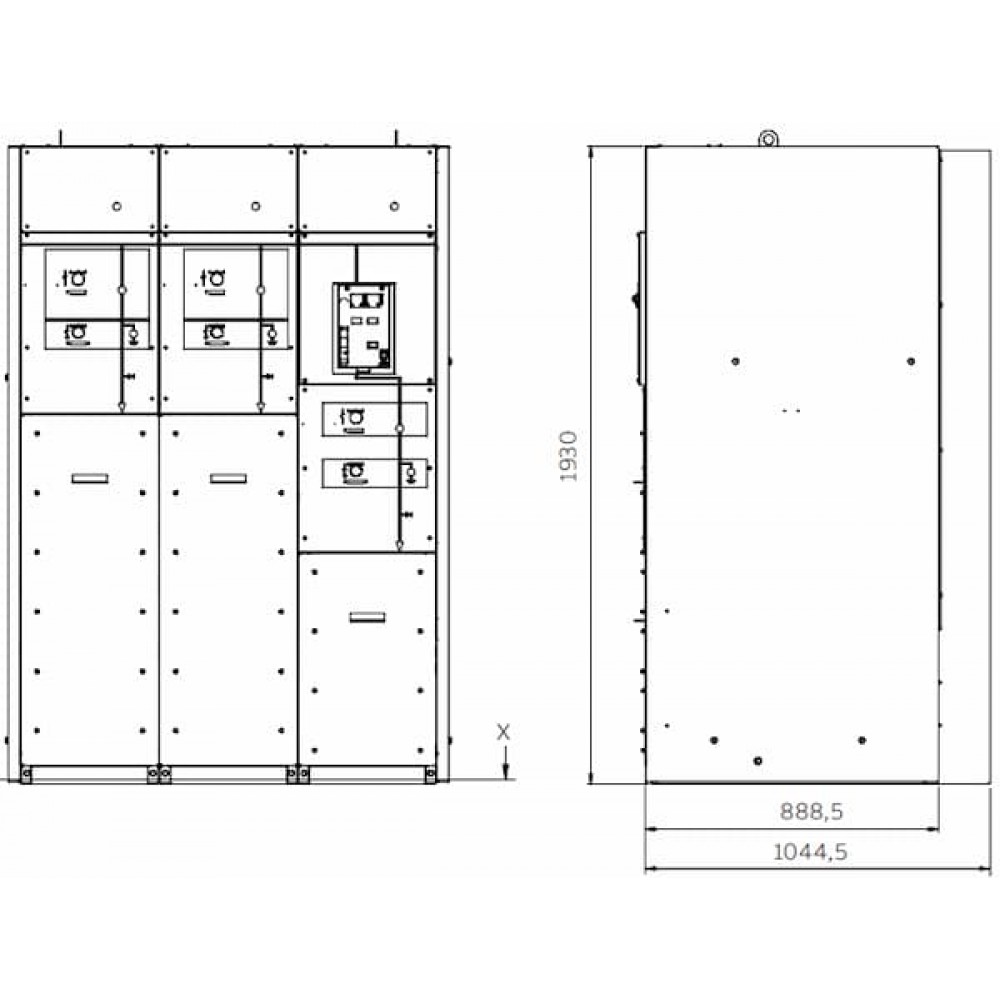

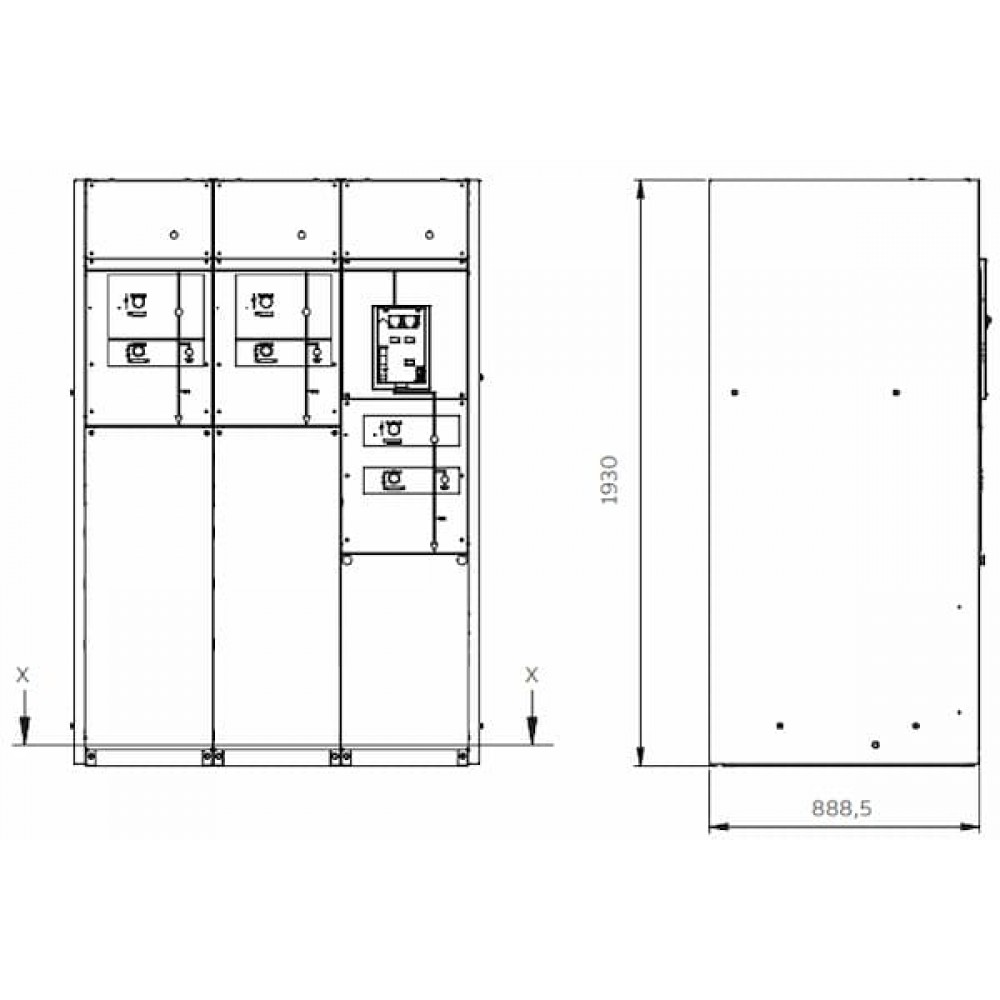

Для високого варіанта загальна висота КРП становитиме 2180 мм (2280 мм для модуля обліку).
Існує три різні кришки кабельного відсіку:
- стандартна;
- дугостійка;
- із збільшеною глибиною для паралельних кабелів.
Усі кришки кабельних відсіків знімні. Кожен модуль має окремий кабельний відсік, який відокремлений з інших перегородками. Вертикальна перегородка призначена для поділу кабельного відсіку(ів) із задньої сторони розподільного пристрою/головного блоку. У разі виникнення внутрішньої дуги в розподільчому пристрої із класом захисту від дуги IAC AFL відкриється запобіжний диск у нижній частині бака. Ця вертикальна перегородка запобігає попаданню гарячих газів у кабельні відсіки. З класом захисту від дуги IAC AFLR гарячі гази можуть потрапити до кабельного відсіку.
Бічні кришки виготовлені з гарячекатаної сталі товщиною 1,25 мм і пофарбовані порошковою фарбою в колір RAL 7035.
SafeRing/SafePlus 36 використовує газ SF 6 (гексафторид сірки) як ізоляційне та охолодне середовище. SF 6 знаходиться у зварному корпусі з нержавіючої сталі.
- Відсік низької напруги
- Привід вакуумного вимикача
- Натисніть на кнопки
- Вимикач навантаження робочого валу
- Індикатор положення заземлювача
- Влаштування навісного замку
- Кабель
- Кабельні затискачі
- Кабельний відсік із захистом від дуги
- Вимикач навантаження робочого валу
- Манометр
- Заземлювач робочого валу
- Індикатор запобіжника, що перегорів
- Блок запобіжників
- Кабельний ввід
- Блоковані кнопки
- Ручка керування
- Бічна кришка
- Нижній список
- Індикатор зведеної пружини
- Реле захисту з автономним живленням
- Прилавок
- Рукоятка запобіжника
- Ручка кабельного відсіку
Система тиску визначається як герметична на весь термін служби система з терміном служби понад 30 років. Швидкість витоку становить менше 0,1% на рік.
Щоб гарантувати надійне та герметичне ущільнення, все зварювання виконується роботами з комп'ютерним керуванням. Електричні та механічні втулки кріпляться до корпусу та ущільнюються високоякісними кільцями ущільнювачів.
Всі корпуси з елегазом SF 6 випробовуються гелієм, щоб переконатися у відсутності витоків перед заповненням елегазом SF 6 . Завдяки характеристикам гелію цей тест виявить будь-який витік. Перевірка герметичності та заправка газом виконуються усередині вакуумної камери.
Корпус SF 6 має рівень захисту IP67. Це означає, що корпус з елегазом можна занурювати у воду, всі функції зберігаються задовільним чином.
Комплектні розподільні пристрої SafeRing та SafePlus для вторинного розподілу були розроблені компанією ABB та представлені на ринку у 2000 році для заміни попередніх продуктів з елегазовою ізоляцією типу RGC та CTC. База встановленого обладнання SafeRing/SafePlus становить понад 150 000 розподільних пристроїв у більш ніж 100 країнах світу.
SafeRing/SafePlus протестований відповідно до таких стандартів МЕК:
- МЕК 62271–1: Технічні характеристики Високовольтний розподільний пристрій.
- МЕК 62271-100: Автоматичні вимикачі змінного струму.
- МЕК 62271-102: Роз'єднувачі змінного струму.
- заземлювачі
- МЕК 62271-103: Високовольтні вимикачі.
- МЕК 62271-105: Взаємодія вимикача та запобіжника
- МЕК 62271-200: Дугове замикання та розподільний пристрій.
- МЕК 60529: Ступені захисту, що забезпечуються оболонками.
КРПЕ SafeRing/SafePlus також пройшли випробування разом із комплектними трансформаторними підстанціями (КТП) відповідно до стандарту МЕК 62271-202. Випробування запасів із КТП різних виробників.
Всі робочі механізми розташовані зовні корпусу SF 6 за передніми знімними кришками зі ступенем захисту IP2X.
Це забезпечує легкий доступ до всіх робочих механізмів, якщо потрібна модернізація чи обслуговування.
Як опція всі пристрої можуть бути оснащені кришками кабелів, що блокуються. Це запобіжить доступу до кабельного відсіку до того, як заземлювач опиниться в замкнутому положенні. Також буде неможливо перевести вимикач-роз'єднувач у замкнене положення, доки кришка кабельного відсіку не буде встановлена на місце.
Кожен механізм оснащений навісним замком. Це запобігає доступу, необхідному для роботи механізму. Пристрій має три отвори діаметром дев'ять міліметрів.
Усі робочі механізми оснащені індикаторами справжнього стану всіх перемикачів. Для забезпечення достовірної індикації індикатори безпосередньо з'єднані з робочими валами вимикачів усередині бака SF 6 .
Рукоятка управління має антирефлексну систему, яка запобігає негайному повторному спрацюванню перемикача. Швидкість роботи цих механізмів залежить від того, наскільки швидко працює ручка.
Всі сталеві деталі гальванічно оцинковані і пасивовані проти корозії.
Модуль вимикача-запобіжника (F)
Механізм має два робочі вали:
- верхній для вимикача навантаження;
- нижній для заземлювача.
Верхній приводить у дію дві пружини (одну для закриття та одну для відкриття). Обидві пружини зводяться одночасно. Потім за допомогою механічних кнопок можна вмикати та вимикати вимикач навантаження.
Пружина, що розмикає, завжди зведена, коли вимикач навантаження знаходиться в замкнутому положенні, і тоді вона буде готова негайно розімкнути вимикач навантаження, якщо спрацює один із високовольтних запобіжників.
Нижній вал приводиться в дію однією пружиною та приводить у дію заземлювач усередині корпусу з елегазом.
Запобіжник (запобіжники), що перегорів, необхідно замінити, перш ніж оператор знову зможе замкнути вимикач навантаження. Згідно з МЕК 60282-1, всі три плавкі вставки повинні бути замінені, навіть якщо спрацювали тільки один або два запобіжники.
Через механічне блокування між верхнім і нижнім приводними валами неможливо привести в дію вимикач навантаження, коли заземлювач знаходиться в положенні «заземлено», або ввімкнути заземлювач, коли вимикач навантаження знаходиться в замкнутому положенні. Також неможливо отримати доступ до відсіку запобіжників, поки заземлювач не буде в замкнутому положенні.
Модуль кабельного вимикача (C)
Механізм має два робочі вали:
- верхній для вимикача навантаження;
- нижній для заземлювача.
Обидва вали управляються однією пружиною і безпосередньо підключені до перемикачів всередині корпусу SF 6 . Коли і вимикач навантаження, і заземлювач перебувають у розімкнутому положенні, вимикач відповідає вимогам роз'єднувача.
Через механічне блокування між верхнім і нижнім приводними валами неможливо привести в дію вимикач навантаження, коли заземлювач знаходиться в положенні «заземлено», або ввімкнути заземлювач, коли вимикач навантаження знаходиться в замкнутому положенні.
Вакуумний вимикач (В)
Цей модуль має два механізми:
- верхній (EL3) для вимикача;
- нижній (3ПКЕ) з двома робочими валами для роз'єднувача та заземлювача.
Вакуумний вимикач має можливість швидкого автоматичного ввімкнення. За допомогою механічних кнопок можна вмикати та вимикати автоматичний вимикач. Пружина, що відключає, завжди зведена, коли вимикач знаходиться у включеному положенні, і буде готова до негайного розмикання, якщо захисне реле подасть сигнал відключення. Якщо механізм перезаряджається після закриття, можна виконати послідовність відкриття-закриття-відкриття.
Нижній механізм ідентичний описаному вище модуля кабельного перемикача. Між цими двома механізмами є механічне блокування, яке запобігає спрацьовування роз'єднувача, коли вимикач знаходиться у положенні.
Коли заземлювач перебуває у увімкненому положенні, керувати роз'єднувачем буде неможливо, але вимикач можна увімкнути для перевірки.
Посібники:
Каталоги:
Листівки:
Відгуків про цей товар ще не було.
