Компактний вимикач-роз'єднувач C4

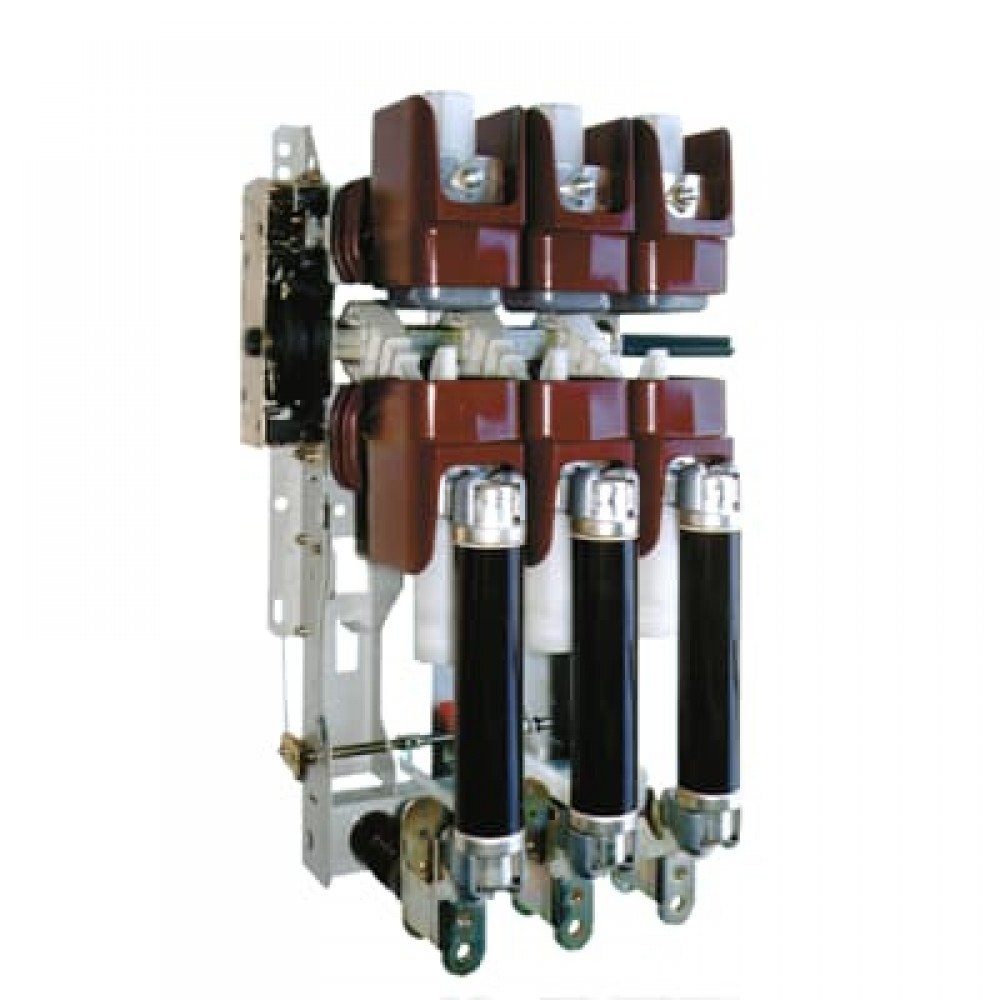

Малюнок 1. Зовнішній вигляд вимикача C4.

• Широка сфера застосування, як вимикач загального призначення відповідно до DIN VDE 0670, частина 301, VDE 0670, частина 303 та публікація IEC 60265-1.
• Надійне гасіння дуги за рахунок поєднання продування повітрям та газової суміші.
• Висока відключаюча/вмикаюча здатність.
• Можливість комутації ємнісних струмів за умов замикання на землю.
• Низькі витрати на обслуговування.
• Компактна та економна конструкція
• Можливе встановлення в будь-якому положенні
• Велика універсальність завдяки модульній конструкції, що дозволяє додати систему розчеплення, заземлювач та основи запобіжників
• Підходить для експлуатації у суворих кліматичних умовах.
• Підходить для заміни старих вимикачів для модернізації існуючих систем.

Сфера застосування

Стрижневі вимикачі-роз'єднувачі C4 є вимикачами навантаження загального призначення для використання всередині приміщень, відповідні стандарту DIN VDE 0670, частина 301, VDE 0670, частина 303 та публікації IEC 60265‑1. Вони ідеально підходять для безпечного та надійного перемикання всіх навантажень:

• трансформатори під навантаженням та без навантаження;
• конденсаторні батареї;
• кабелі;
• повітряні лінії;
• трійникові та кільцеві лінії під навантаженням та без навантаження.

Електричні характеристики

Опис

У положенні ВИМК. Вимикач-роз'єднувач C4 має видимий ізолюючий проміжок, що відповідає вимогам до роз'єднувачів відповідно до правила 0670 VDE.

1. Верхній нерухомий контакт
2. Вторинний шлях струму
3. Контактні пальці
4. U-подібний контакт
5. Нижній нерухомий контакт
6. Ізолюючий циліндр
7. Механізм миттєвої дії
8. Ізолюючий важіль
9. Приводний вал
10. Рама перемикача

Малюнок 2. Секція вимикача-роз'єднувача стрижневого типу С4.

Завдяки оптимальній конструкції контактів та робочому механізму, що забезпечує високі швидкості перемикання, високі струми увімкнення безпечно долаються. Тому його застосування можливе у системах великої потужності.

Вимикач C4 може замикатися на існуюче коротке замикання в межах своєї номінальної потужності без ризику для оператора або обладнання.

Через правильно підібрані зусилля пружини роз'єднувачі також можуть бути встановлені в положеннях, відмінних від вертикального (стандартного). Бажану позицію необхідно вказати на замовлення.

Працездатність у суворих кліматичних умовах

Матеріали частин, що рухаються, були обрані таким чином, щоб зробити роз'єднувачі повністю придатними для роботи при температурі від –5 °C до +40 °C відповідно до VDE 0670 Частина 1000; IEC 60694 та 60265-1. При температурі навколишнього середовища вище + 40 °C може знадобитися зниження робочого струму. При відносній вологості до 95% вимикач спрацьовує бездоганно.

Якщо перемикачі використовуються на висоті понад 1000 м над рівнем моря, необхідно дотримуватись компенсаційних коефіцієнтів, зазначених у відповідних стандартах.

Завдяки особливій конструкції контактів (самоочисні) вимикачі-роз'єднувачі C4 також підходять для роботи в сильно запилених та піщаних, забруднених зонах.

Всі види діяльності, такі як розробка, закупівля, виробництво, остаточні випробування і т.д., включені в добре організовану систему забезпечення якості відповідно до DIN EN ISO 9001. Це гарантує, що якість роз'єднувачів C4 відповідає відповідним специфікаціям. або навіть перевершує їх.

Робота без ТО

Механічний привід і поршнева система, заснована на останніх досягненнях у галузі кінематики, забезпечує низький знос, отже, триваліший термін служби без технічного обслуговування. Електричний ресурс стрижневого вимикача C4 залежить від величини струму відключення.

Компактна конструкція та надійний принцип гасіння дуги

3-полюсні блоки закріплюються на стрижень, що стійкий до корозії, роз'єднувача з двома ізоляторами з епоксидної смоли. Компоненти роз'єднувача мають таку форму, щоб забезпечити оптимальне розподілення електричного поля, внаслідок чого виходить надзвичайно компактний вимикач.

Вимикачі-роз'єднувачі типу C4 полегшують конструкцію осередків КРУ з компактними розмірами. У замкненому стані верхні та нижні клемні контакти кожного полюса з'єднані посрібленою мідною U-подібною секцією, що є основним шляхом для струму. Ці секції рухаються робочим механізмом через ізолюючі тяги з поліаміду, армованого скловолокном.

Принцип роботи

Незалежно від типу роботи перемикача, приводний механізм забезпечує задану швидкість як для відкриття, так і для закриття. Всередині кожного контакту, секції та паралельно основному шляху струму є другий шлях струму та система гасіння дуги. У роз'єднувачі C4 поєднано три принципи гасіння для оптимізації комутаційних характеристик.

Стиснене повітря надходить до основи дуги, охолоджуючи її. Одночасно ізолююче сопло нагрівається дугою, в результаті чого утворюється газ, що гасить, який тече в ізолюючий зазор. Цей зазор збільшується за рахунок швидкого роз'єднання контактів, що забезпечує швидке та надійне гасіння дуги та запобігає повторному запаленню у всіх випадках застосування. Неминучий попередній розряд під час увімкнення відбувається лише на шляху основного струму. Таким чином, ненавмисне коротке замикання безпечно усувається без пошкодження системи гасіння.

Можливі версії

Залежно від робочого механізму, що використовується, можливі дві основні версії:

• серія СК4 (з механізмом закриття, що замикається, і механізмом відкривання з миттєвою дією);
• серія CS4 (з торсіонним пружинним закриваючим механізмом та пружинним механізмом відкривання).

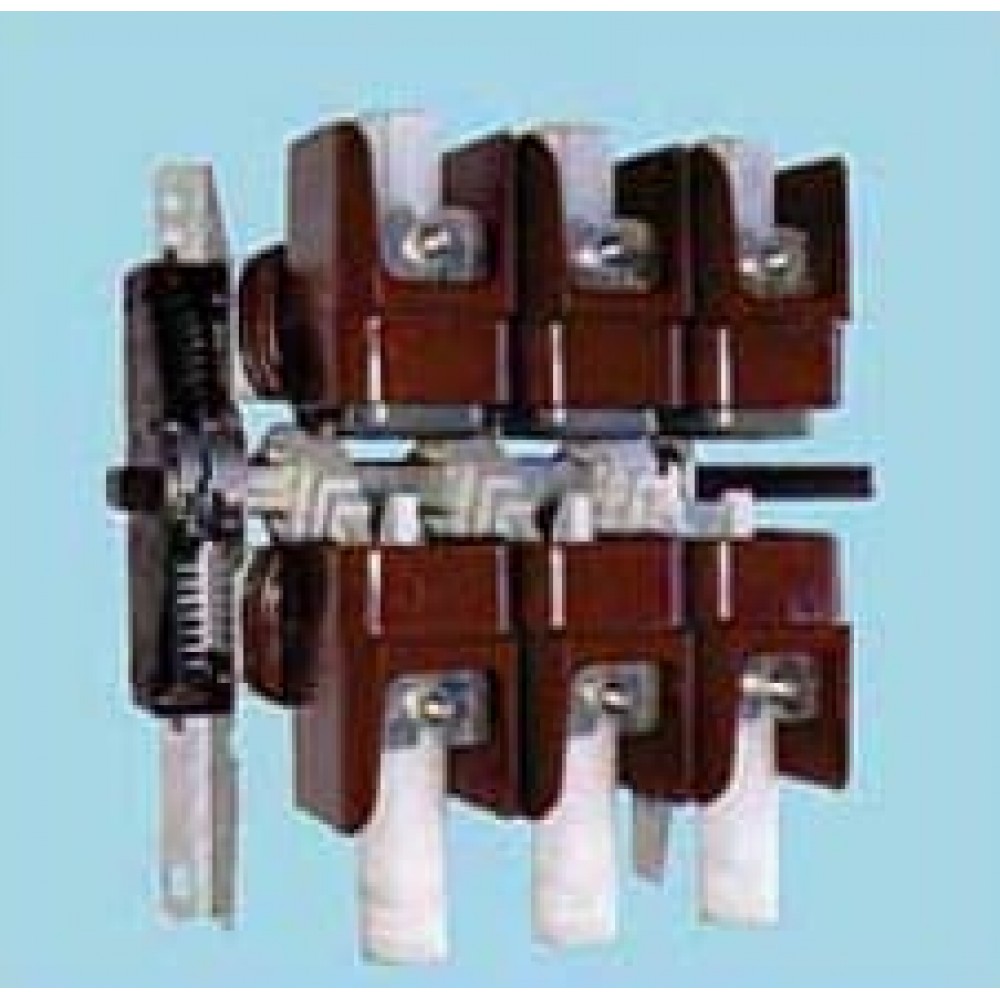

Малюнок 3. Серія СК4.

Роз'єднувачі СК4 мають швидкодіючу систему розмикання та замикання незалежно від режиму роботи.

На роз'єднувачі CS4 пружини, що включають і відключають, стискаються послідовно. Коли пружина, що відкриває, заряджена, собачка автоматично припиняє операцію швидкого закриття. Енергія відкривання зберігається у пружині, що відкриває. При розмиканні накопичена енергія вивільняється за рахунок обертання провідного валу, спрацьовування запобіжника HRC або за допомогою незалежного розчіплювача. Таким чином, для увімкнення та вимкнення вимикача навантаження CS4 потрібен лише один комутаційний рух.

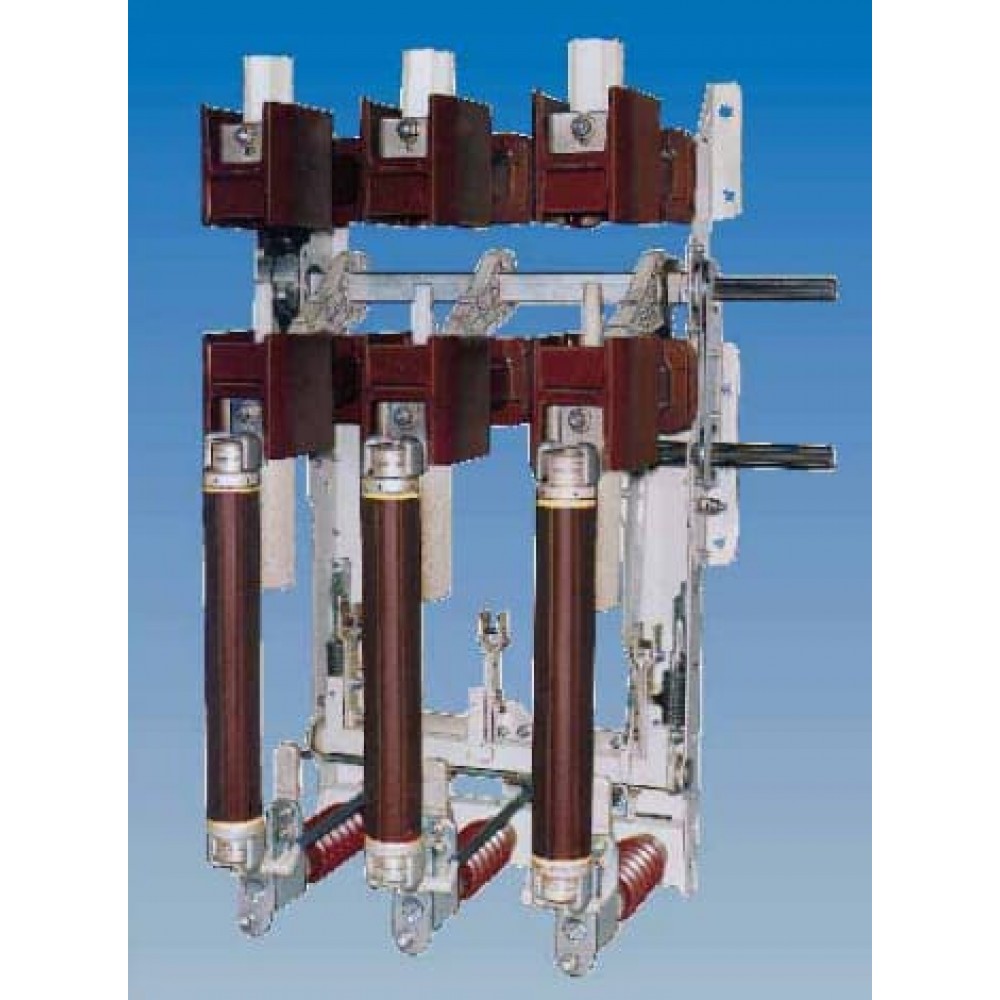

Малюнок 4. Серія СS4.

Універсальність модульної конструкції

Базові версії штангового вимикача-роз'єднувача C4 можуть бути оснащені (або модернізовані) основами для запобіжників HRC відповідно до VDE 0670, частина 4 та DIN 43625.

Загальна висота незначно збільшена, а монтажні розміри залишилися колишніми. Спрацьовування запобіжника може сигналізувати допоміжний вимикач. У роз'єднувачах CS4 ударний штифт запобіжника, що перегорів, також впливає через сполучний стрижень на систему розмикання робочого механізму роз'єднувача, що призводить до трифазного переривання.

Усі версії роз'єднувача можуть поставлятися із заземлювачами. Заземлювачі є окремим вузлом і можуть розташовуватися на вибір внизу і/або вгорі або під підставою запобіжника.

Малюнок 5. Операція розмикання стрижневого вимикача навантаження С4. Закрита позиція (A). Перемикання на систему гасіння дуги (B). Погашення дуги (C). Відкрите положення (D).

Зовнішні та настановні розміри обладнання залишаються без змін. Дооснащення роз'єднувачами всіх типів C4 можливе без проблем.

Оскільки використовується механізм миттєвої дії, що включає здатність заземлювача така сама, як і у вимикача навантаження. Роз'єднувачі та заземлювачі у стандартному виконанні мають механічне блокування. Це міра безпеки. За потреби блокування можна не встановлювати.

Операційні системи стрижневих вимикачів навантаження можуть бути встановлені праворуч або зліва при необхідності. Найпростіший спосіб керування - за допомогою важеля керування, який може бути виготовлений із сталі або ізоляційного матеріалу.

Механізм конічної зубчастої передачі зарекомендував себе, як один із найпростіших в установці та найнадійніших приводів для вимикачів навантаження.

Привід конічного редуктора (як роз'єднувача, так і для заземлювача) доступний у двох версіях. У версії для тонких осередків КРУ механізм конічної зубчастої передачі монтується безпосередньо на рамі роз'єднувача. У версії для більш широких панелей кріпиться механізм до окремої нерухомої опори на задній стінці панелі.

Для заміни старих роз'єднувачів на роз'єднувачі C4 у існуючих установках також доступні спеціальні приводні механізми з конічною зубчастою передачею. Механізми з конічною зубчастою передачею доступні як для ручного, так і для моторного приводу.

Індивідуальні індикатори положення перемикача та індикатори відповідного положення робочого механізму можуть постачатися всім типів механізмів.

Деякі аксесуари

Для розмикання вимикача навантаження CS4 доступні розчіплювачі постійної або змінної напруги.

Для блокування приводного механізму конічного редуктора можуть бути встановлені блокуючі соленоїди. Роз'єднувачі C4 можуть бути оснащені широким спектром допоміжних вимикачів для керування, оповіщення та блокування.

Всі типи кабелів, що використовуються, можуть бути підключені до перемикачів C4. Перевірені на придатність сполучні елементи доступні як аксесуари.
