Пристрій керування та захисту трансформатора RET630 (МЕК)

Малюнок 1. Передня панель RET630.

Пристрій RET630 – це багатофункціональний інтелектуальний електронний пристрій (ІЕУ) управління, призначений для захисту, управління, вимірювання та контролю силових, блокових та підвищуючих трансформаторів, включаючи блоки генератор-трансформатор на підстанціях та промислових розподільних мережах.

Пристрій RET 630 відноситься до лінійки продуктів Relion® виробництва компанії ABB та 630-ї серії пристроїв захисту та управління, яка характеризується здатністю до нарощування та гнучкістю конфігурації. RET630 також містить всі необхідні функції керування і є ідеальним рішенням для керування осередком трансформатора.

RET620 забезпечує повну підтримку стандарту МЕК 61850 для зв'язку та забезпечення взаємодії пристроїв автоматизації на підстанціях, включаючи обмін дискретними та аналоговими сигналами за технологією GOOSE; тепер також підтримується МЕК 61850-9-2 LE та Редакція 2, що забезпечує суттєві переваги з погляду розширення взаємодії. RET620 підтримує протокол постійного резервування (PRP) та протокол безшовного резервування високої доступності HSR, поряд із такими протоколами як DNP3, МЕК 60870-5-103 та Modbus®. При використанні перетворювача SPA-ZC 302 також можна використовувати протокол Profibus DVP1.

Переваги:

• знімний пристрій для швидкої установки та тестування;
• великий набір функцій управління та захисту двообмотувальних силових трансформаторів, включаючи новітню швидкодіючий диференціальний захист із забезпеченням захисту від кидка струму при включенні;
• підтримка різних варіантів заземлення нейтралі; використання принципів високоомного або цифрового низькоомного захисту від замикань на землю з гальмуванням;
• автоматичне регулювання напруги силових трансформаторів з РПН з моторним приводом;
• підтримка МЕК 61850 Редакції 2 та Редакції 1, включаючи протоколи HSR та PRP, обмін повідомленнями за профілем GOOSE, а також МЕК 61850-9-2 LE для зменшення кількості провідних з'єднань та контролю зв'язку;
• застосування IEEE 1588 V2 для точної синхронізації та максимального використання переваг зв'язку Ethernet на рівні підстанції;
• великий графічний екран для відображення однолінійних схем, доступ до яких здійснюється як з локального ІЧМ, так і через веб-ІЧМ.

Призначення

RET620 – це спеціальний пристрій керування трансформатором, призначений для захисту, керування, вимірювання та контролю двообмотувальних силових та підвищуючих трансформаторів, включаючи блоки генератор-трансформатор, на електростанціях та в розподільних мережах енергооб'єктів.

Пристрій управління забезпечує основний диференціальний захист трансформатора, має один ступінь з гальмуванням (кілька характеристик) та відсічення, що забезпечує швидкий селективний захист при міжфазних замиканнях, захист від міжвиткових замикань та КЗ ошинівки. Є також можливість вибору низькоомного або високоомного захисту з гальмуванням від КЗ на землю (REF).

Основні параметри

Опис

Пристрій RET630 забезпечує основний захист двообмотувальних силових трансформаторів та блоків генератор-трансформатор. Є дві стандартні конфігурації, що відповідають типовим вимогам щодо захисту та управління трансформатора.

Стандартні конфігурації можуть використовуватися в готовому вигляді або їх можна легко адаптувати або розширити додатковими довільно вибраними функціями, за допомогою яких пристрій можна точно налаштувати на виконання вимог конкретного застосування.

Інтелектуальні пристрої 630 серії пропонуються з додатковими варіантами стандартної конфігурації, виконаної виробником. Стандартна конфігурація пристрою дозволяє швидше здійснити введення пристрою в експлуатацію, що вимагає менше інжинірингу пристрою. Стандартні конфігурації є набір функціональних можливостей, необхідних для конкретного застосування, що використовується за замовчуванням.

Кожну стандартну конфігурацію можна адаптувати за допомогою програмного забезпечення Protection and Control IED Manager ( PCM600 ). Адаптуючи стандартну конфігурацію, ІЕУ можна налаштувати таким чином, щоб пристрій відповідав вимогам конкретного застосування.

Адаптація стандартної конфігурації може включати додавання або видалення функцій захисту та управління, а також інших функцій, в залежності від конкретного застосування, зміна параметрів, що використовуються за замовчуванням, конфігурування стандартних налаштувань реєстратора аварійних сигналів і подій, включаючи тексти в дереві меню ІЧМ, конфігурування світлодіодної індикації та функціональних кнопок та адаптацію стандартних однолінійних схем.

Крім того, адаптація стандартної конфігурації завжди включає налаштування зв'язку для конфігурування зв'язку в залежності від функціональних можливостей ІЕУ. Налаштування зв'язку здійснюється за допомогою функції конфігурування зв'язку програмного пакета PCM600.

Якщо жодна із запропонованих стандартних конфігурацій не відповідає вимогам передбачуваної області застосування, пристрої 630 серії можна замовити і без попередньо заданої стандартної конфігурації. Така опція дає повну гнучкість при конфігуруванні пристрою з нуля.

Стандартні конфігурації RET630:

• A - конфігурація захисту двообмоточного трансформатора ВН/СН;
• B - конфігурація для захисту двообмотувального трансформатора ВН/СН, включаючи цифровий пристрій захисту REF;
• N - конфігурація з використанням більше одного екземпляра для захисту двообмотувального трансформатора ВН/СН.

Функції захисту

Пристрій RET630 включає диференціальний захист трансформатора з декількома характеристиками спрацьовування, включаючи відсічення та ступінь з гальмуванням, для забезпечення швидкого та селективного захисту при міжфазних та міжвиткових замикання, замикання введення, включаючи більшість однофазних замикань. Крім гальмування по другій гармоніці використовується алгоритм блокування формою сигналу, що забезпечує стійкість при включенні трансформатора, функція гальмування по п'ятій гармоніці забезпечує стійкість захисту при помірному перезбудженні силових трансформаторів.

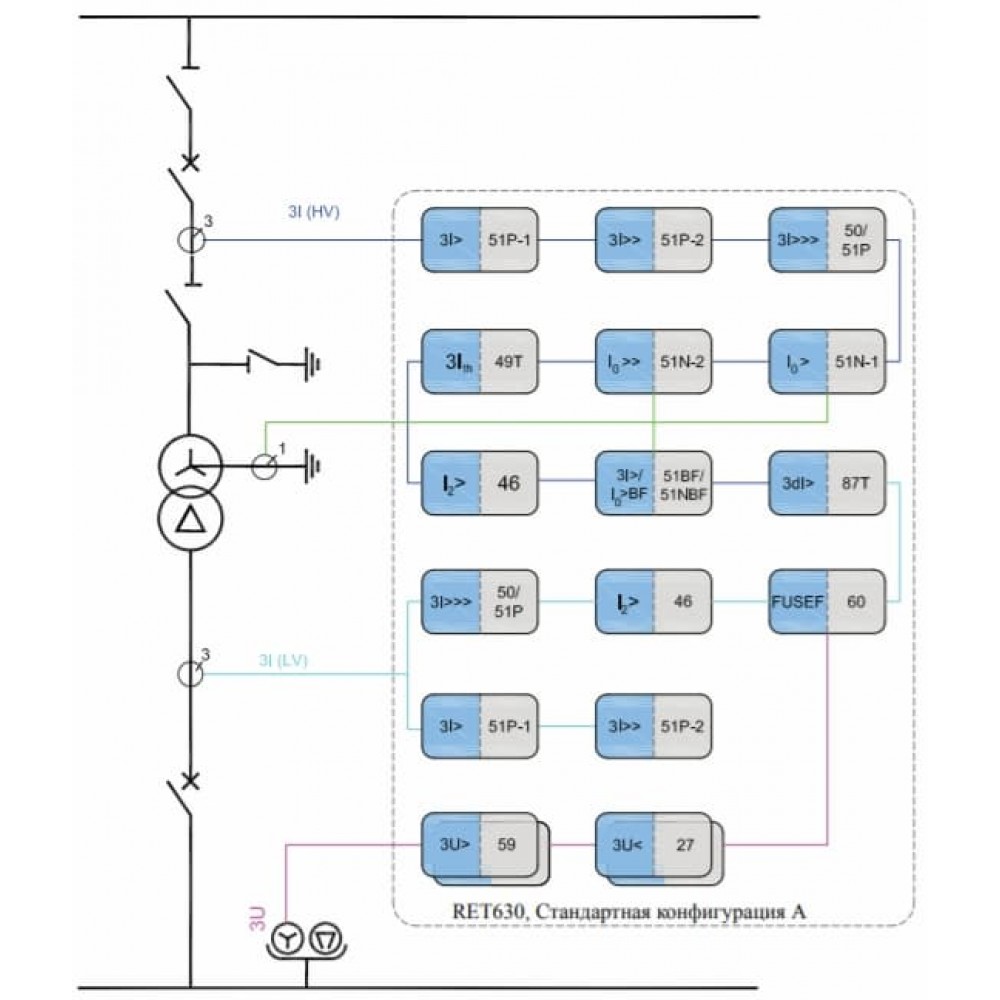

Конфигурація A

Конфигурація B

Малюнок 2. Огляд функцій RET630.

Комплект диференціальних захистів завершує чутливий захист від замикань на землю з гальмуванням (REF), що використовується для виявлення однофазних замикань поблизу заземлення точки нейтралі трансформатора. Для захисту обмоток трансформатора можна вибрати традиційну високоімпедансну або низькоімпедансну схему захисту.

При використанні низькоімпедансного захисту REF не потрібні ні резистори, що стабілізують, ні варистори, додатковою перевагою є те, що коефіцієнт трансформації трансформаторів струму заземлення нейтралі може відрізнятися від коефіцієнта трансформації фазних ТТ. Завдяки абсолютній селективності захисту REF не потрібне відбудова ступінчастої витримки часу по відношенню до інших схем захисту, і, отже, можна досягти швидкого усунення пошкодження.

Пристрій також включає функцію захисту від теплового навантаження для запобігання старінню ізоляції обмоток. Для кожної з обмоток окремо є захист від КЗ, фазний максимальний струмовий захист, захист струму зворотної послідовності і резервний захист від замикань на землю. Захист від замикань на землю заснований на виміряному чи розрахунковому значенні напруги нульової послідовності.

Для виявлення зворотного потоку потужності або циркулюючих струмів при роботі паралельних трансформаторів пристрій RET630 має також спрямований максимальний струмовий захист. Крім того, є такі захисту як захист від підвищення та зниження частоти, захист від підвищення та зниження напруги, а також пристрій резервування при відмові вимикача (УРВ).

Функції керування

ІЕУ включає місцеві та дистанційні функції управління. Для визначення функцій управління приєднанням і блокування двигунів, і роз'єднувачів пристрій пропонує ряд виходів/виходів і логічних ланцюгів, що довільно призначаються. ІЕУ підтримує схеми з одиночною та подвійною системою шин підстанції.

Кількість керованих високовольтних комутаційних апаратів залежить кількості наявних входів і виходів у обраної конфігурації. Окрім звичайної фіксованої сигналізації для обміну сигналами між інтелектуальними пристроями та отримання необхідних взаємоблокувань може використовуватись обмін GOOSE-повідомленнями за стандартом МЕК 61850-8-1.

Крім того, ІЕУ включає функцію контролю синхронізму, яка гарантує, що напруга, фазний кут і частота на будь-якій зі сторін розімкнутого вимикача відповідає умовам безпечної взаємодії двох мереж.

RET630 4Ut

RET630 4U

Малюнок 3. Схема підключення додаткових модулів дискретних входів/виходів пристрою RET630.

Входи та виходи

Залежно від вибраної апаратної конфігурації пристрій має шість струмових входів (три входи на стороні високої напруги та входу на стороні низької напруги) та один або два струмові входи нульової послідовності для захисту від замикань на землю.

Залежно від обраної апаратної конфігурації ІЕУ завжди має два або три входи напруги, один з яких може використовуватися як вход напруги нульової послідовності для спрямованої захисту від замикань на землю або захисту за напругою нульової послідовності.

Входи напруги також можуть використовуватися як фазні входи напруги для захисту від підвищення напруги, захисту від зниження напруги та спрямованого максимального струмового захисту, а також інших функцій захисту з контролем напруги.

RET630 6U

RET630 6U з додатковими входами

Малюнок 4. Схема підключення додаткових модулів дискретних входів/виходів пристрою RET630.

Токові входи розраховані на 1 або 5 А. Залежно від обраної конфігурації пристрій має один або два альтернативні струмові входи нульової послідовності: 1/5 А або 0,1/0,5 А. Вхід на 0,1/0,5 А зазвичай використовується у застосуваннях, де необхідний чутливий захист від замикань на землю, та в яких є ТТ нульової послідовності.

Утопленний монтаж

Напівутоплений монтаж

Настінний монтаж пристрою 6U ½ 19-дюймової касети, з двома монтажними кронштейнами та виносним МІЧМ

Малюнок 5. Деякі методи монтажу RET630.

Входи фазної напруги для міжфазних або однофазних напруг, і вхід напруги нульової послідовності охоплюють діапазон номінальних напруг 100, 110, 115 і 120 В. Номінал струмових входів і входів напруги вибирається за допомогою програмного забезпечення пристрою.

Крім того, порогові значення спрацьовування дискретних входів вибираються за допомогою вставок параметрів пристрою. Порогова напруга дискретного входу може встановлюватися окремо кожному дискретному вході.

Можливість розширення виконання пристроїв розміром 6U призначена для оптимізації КРУ середньої напруги, яким часто потрібні додаткові дискретні входи та виходи.

Всі контакти дискретних входів та виходів конфігуруються довільно за допомогою інструмента матриці сигналів PCM600. Докладніші дані про входи та виходи дивіться в таблицях входів/виходів, даних з вибору пристрою та оформлення замовлення, а також у схемах з'єднань.

Інтерфейс користувача на передній панелі пристрою

Пристрої 630-ї серії можна замовити з вбудованим або окремим (виносним) інтерфейсом користувача (ІЧМ). Місцевий ІЧМ включає великий графічний чорно-білий рідкокристалічний дисплей з роздільною здатністю 320 x 240 пікселів (ширина x висота). Кількість рядків і символів у рядку залежить від розміру символів, оскільки ширина та висота символів можуть змінюватися.

Крім того, місцевий ІЧМ має спеціальні кнопки увімкнення/відключення та п'ять програмованих функціональних кнопок зі світлодіодними індикаторами. 15 програмованих світлодіодів аварійної сигналізації можуть індикувати 45 аварійних сигналів. Місцевий ІЧМ пропонує всі функціональні можливості інтерфейсу користувача: навігацію по меню, різні види меню і робочі дані.

Крім того, за допомогою програмного забезпечення PCM600 місцевий ІЧМ можна конфігурувати для відображення однолінійних схем (SLD). Екран SLD відображає стан первинних комутаційних апаратів, таких як вимикачі та роз'єднувачі, вибрані значення вимірювань та конфігурацію шин.

Варіанти встановлення пристроїв

При використанні відповідного монтажного приладдя для стандартного корпусу пристрою 630 серії можливі наступні типи монтажу:

• утоплений монтаж;
• напівутоплений монтаж;
• стельовий монтаж;
• монтаж у 19-дюймову касету;
• настінний монтаж;
• монтаж у 19-дюймову касету з випробувальним блоком типу RTXP ;
• монтаж місцевого ІЧМ у двері шафи, встановлення корпусу ІЕУ у відсік низької напруги КРУ.

Виносний ІЧМ призначений для оптимізації монтажу КРУ, що дозволяє зменшити прокладання міжз'єднань між відсіком низької напруги та дверима панелі. Крім того, інтелектуальні електронні пристрої можна встановлювати в будь-яку 19-дюймову релейну шафу за допомогою набору для монтажу в 19-дюймову касету.
