Розподільний пристрій з повітряною ізоляцією UniGear ZS1

Малюнок 1. Зовнішній вигляд однієї секції КРП UniGear ZS1.

UniGear ZS1 використовується для розподілу електроенергії в системах з високими вимогами, таких як енергосистеми морських платформ, контейнеровозів та круїзних суден, у шахтах та на підстанціях енергосистем, електростанціях або підприємствах нафтохімії.

Осередки можуть бути однорівневого та дворівневого виконання, також є рішення з подвійною системою збірних шин або з використанням щільного складання (один за одним).

Переваги:

• основний розподільний пристрій середньої напруги для первинного розподілу електроенергії до 24 кВ, 4000 А, 50 кА;
• виробництво та підтримка КРП на шести континентах;
• обладнання протестоване для застосування у сейсмічно небезпечних зонах, на морських платформах та судах, об'єктах атомної енергетики;
• застосування у різних системах з високими вимогами;
• стандарти: ПЕК, CSA, ДСТУ, GB/DL;
• клас стійкості до внутрішньої дуги: A FLR;
• можливе виготовлення за спеціальними технічними вимогами замовника;
• може встановлюватися впритул до стіни;
• є цифрове виконання.

Область застосування

Дане КРП має широку сферу застосування:

• комунальні мережі та електростанції (електростанції, підстанції, головне та допоміжне розподільне обладнання);
• промисловість (целюлозна та паперова, цементна, текстильна, харчова, автомобільна, відкриті гірничі виробки, нафтохімічна, нафтогазова, металургійна, прокатні стани, шахти);
• застосування в умовах моря (бурові платформи, морські нафтовидобувні платформи, круїзні судна, контейнеровози, танкери, судна-кабелеукладачі, пороми);
• транспорт (аеропорти, порти, залізничні колії, підземний транспорт);
• інфраструктура (торгові центри, лікарні, великомасштабні роботи зі створення об'єктів інфраструктури та будівельні роботи).

Номінальні характеристики КРП гарантовані за таких умов роботи:

• мінімальна температура навколишнього повітря: –25 °C (для шаф з фіксованими вакуумними вимикачами та контакторами – 5 °C);
• максимальна температура навколишнього повітря: +40 °C (за необхідності роботи з іншим діапазоном температури, зверніться до торгового представника компанії ABB);
• вологість навколишнього повітря – максимальна середньодобова відносна вологість 95 %, максимальний середньодобовий тиск водяної пари 2,2 кПа, максимальна середньомісячна відносна вологість 90 %, максимальний середньомісячний тиск водяної пари 1,8 кПа;
• нормальна робоча висота – 1000 м над рівнем моря (при необхідності роботи з іншим діапазоном температури, зверніться до вашого торгового представника компанії ABB);
• наявність нормальної, некорозійної та незабрудненої атмосфери.

Основні параметри

1. Відсік вимикача
2. Відсік збірних шин
3. Кабельний відсік
4. Низьковольтний відсік
5. Компактний газовий канал

Малюнок 2. Вид однорівного UniGear ZS1 у розрізі.

Опис

UniGear ZS1 – комплектний розподільний пристрій (КРП) середньої напруги у металевій оболонці для внутрішньої установки. Металеві перегородки відокремлюють відсіки один від одного, а струмопровідні частини з повітряною ізоляцією. Модульна конструкція комплектного розподільного пристрою дозволяє здійснювати простий вибір компонентів, необхідних будь-якого застосування.

Функціональні відсіки КРП гарантовано захищені від внутрішньої дуги відповідно до стандарту МЕК 62271-200, Додаток А, клас доступу А, критерії з 1 по 5. Усі операції з встановлення, експлуатації та технічного обслуговування можна виконувати з передньої сторони шафи.

Апаратура

Ряд доступних апаратів для КРП UniGear ZS1, якими здебільшого вони комплектуються, включає:

• викочування вакуумні вимикачі з механічним приводом або магнітним актуатором ( VD4 , VD4G , VD4/R , VM1 );
• викочування елегазові вимикачі ( HD4 , HD4/R );
• викочування вакуумні контактори із запобіжниками ( Convac , VSC );
• стаціонарні вимикачі навантаження ( NAL/NALF ).

Це дозволяє пропонувати споживачам КРП уніфікований інтерфейс розподільного пристрою з однаковими процедурами експлуатації та технічного обслуговування.

КРП може бути оснащено вимірювальними трансформаторами ( TPO , TPU , TDC , TJP , KOKS ) або датчиками для вимірювання струму, напруги та захисту ( Relion ), а також різними типами пристроїв захисту та управління.

Конструктивні особливості

Кожна шафа комплектного розподільного пристрою складається з трьох силових відсіків: апаратний відсік [A], відсік збірних шин [В] та кабельний відсік [С], див. 2. Кожен пристрій оснащений низьковольтним відсіком [D], де знаходяться всі допоміжні прилади. КРП, стійке до внутрішнього дугового КЗ, зазвичай оснащене каналом [E] для відведення газів, утворених дугою.

Доступні різні типи газових каналів. До всіх відсіків розподільного пристрою є доступ з передньої сторони, і технічне обслуговування може здійснюватися, коли КРП знаходиться під стіною. Відсіки розділені між собою металевими перегородками.

1. Інфрачервоні датчики точок перегріву
2. Центральний блок
3. Датчики струму для оцінки зносу контактів
4. Ідентифікаційний датчик RFID (радіочастотна ідентифікація)
5. Ідентифікаційний датчик RFID (радіочастотна ідентифікація)

Малюнок 3. истема інтелектуального керування ресурсами КРП UniGear ZS1.

Головні шини

Відсік збірних шин містить головну систему збірних шин, підключену до верхніх стаціонарних роз'ємних контактів вимикача за допомогою шинних струмовідводів. Головні збірні шини виготовлені із електролітичної міді. До 2500 А система утворена пласкими збірними шинами; для струмів від 3150А до 4000А використано спеціальну D-подібну шину.

Збірні шини покриті ізоляційним матеріалом. Відсік збірних шин є загальним по всій довжині розподільчого пристрою до 31,5 кА, який може бути розділений на відсіки. При струмі 31,5 кА перегородки у відсіку обов'язково встановлюються в кожній третій шафі. Для струмів 40/50 кА дані перегородки є стандартною конструктивною особливістю у кожному осередку.

Кабельні з'єднання

Кабельний відсік включає систему кабельних струмовідведення для підключення силових кабелів до нижніх роз'ємних контактів силового вимикача.

Відпайки для підключення силового кабелю виконані плоскими шинами з електролітичної міді та покриті ізоляційним матеріалом, для повного діапазону струмів. Для 17,5 кВ та 24 кВ відпаювання поставляються з ізоляційними кожухами. За запитом ізоляційні кожухи можуть бути поставлені на 12кВ.

Заземлювач

У кабельному відсіку можна встановити заземлювач для заземлення силового кабелю.

Такий самий пристрій можна використовувати для заземлення системи збірних шин (шафа вимірювання або шафа секціонування).

Заземлювач може бути встановлений у призначеному для цього відсіку для заземлення безпосередньо системи збірних шин (заземлення збірних шин).

Заземлювач має здатність включатися на КЗ. Управління заземлювачем здійснюється з передньої сторони КРП вручну або як опція моторним приводом. Положення заземлювача відображається на передній стороні шафи за допомогою механічно зв'язаного індикатора.

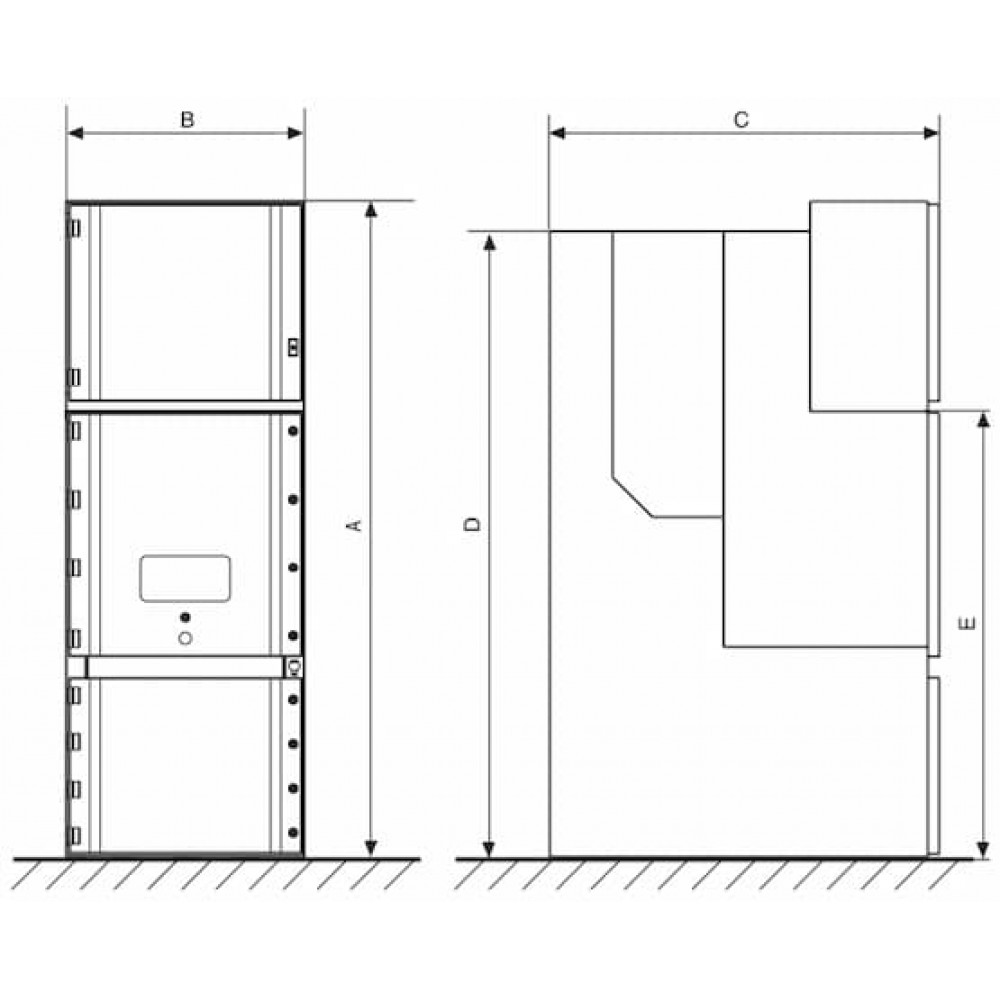

Малюнок 4. Габаритне креслення КРП UniGear ZS1.

Заземлюючі шини

Заземлювальні шини виготовлені із електролітичної міді. Вони проходять через всю довжину розподільного пристрою, завдяки чому гарантується максимальна безпека персоналу та встановлення.

Ізоляційні прохідні ізолятори та шторки

Ізоляційні прохідні ізолятори, розміщені у відсіку автоматичного вимикача, містять контакти для з'єднання автоматичного вимикача із відсіком збірних шин або кабельним відсіком. Вони є однополюсними та виготовлені з епоксидної смоли. Шторки – металеві та автоматично активізуються під час пересування автоматичного вимикача з контрольного положення у робоче та навпаки.

Кабелі

Можна використовувати одножильні та трижильні кабелі – максимально до дванадцяти на фазу залежно від номінальної напруги, розмірів пристроїв та перетину кабелю.

КРП можна монтувати біля стіни приміщення, тому що до кабелів здійснюється легкий доступ із передньої сторони.

Канал для відведення газу

Канал для відведення газу розміщується над розподільним пристроєм та проходить по всій його довжині. Кожен силовий відсік оснащений клапаном, розміщеним у верхній частині. Тиск, що генерується пошкодженням, відкриває клапан, дозволяючи проходженню газу в канал. Зазвичай гарячі гази та розпечені частинки, що виникають при внутрішніх дугових КЗ, повинні вилучатися з приміщення. UniGear ZS1 оснащено комплектом рішень для задоволення всіх вимог, як у випадку, коли відведення можливе безпосередньо в кінці розподільного пристрою або коли потрібні рішення з передньої або задньої сторони.

Деякі установки, наприклад на судах, не дозволяють відводити гази за межі установки, тому для забезпечення безпеки обслуговуючого персоналу, а також відповідно до стандартів було здійснено спеціальні рішення, такі як подовжньо розташовані димарі. Для отримання більш детальної інформації зверніться до свого торгового представника компанії ABB.
