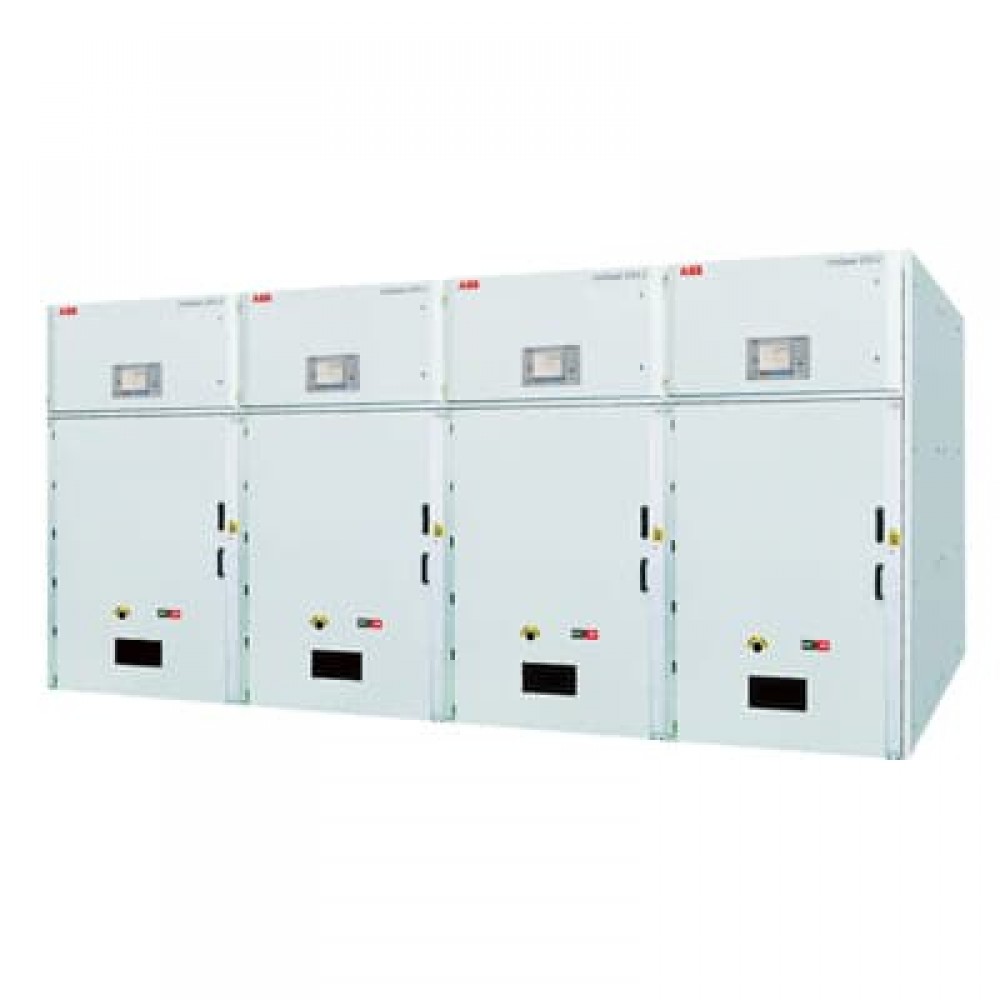

Розподільний пристрій із повітряною ізоляцією для первинного розподілу UniGear ZS3.2

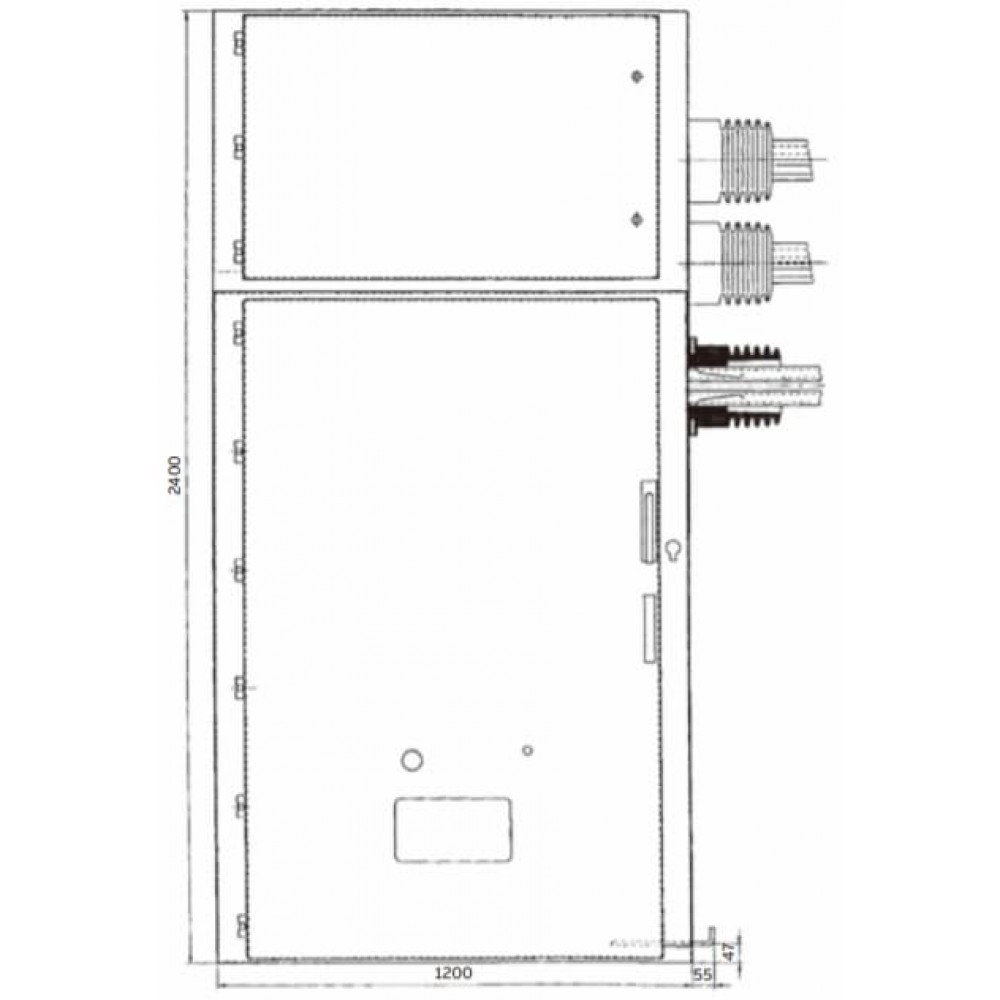

Малюнок 1. Габаритне креслення секції КРП UniGear ZS3.2.

Розподільний пристрій (КРП) середньої напруги з повітряною ізоляцією для прямого розподілу UniGear ZS3.2, напругою до 40,5 кВ, внутрішньої установки. Це пристрій середньої напруги у металевому корпусі, призначений для внутрішньої установки. Це розділене на відсіки рішення, що має стандартне компонування з вимикачем підлогового виконання. Дугозахист камери був протестований відповідно до стандартів МЕК. Типові випробування проведені відповідно до креслень МЕК, ГБ/ДЛ та ДСТУ.

Переваги:

• надійність в експлуатації та компактність;
• безпека;
• універсальність;
• широкий ступінь застосування.

Область застосування

Розподільні пристрої в основному розраховані на нормальні умови експлуатації для внутрішніх розподільних пристроїв, публікація IEC 62271-1. Серед інших застосовуються такі граничні значення:

• температура навколишнього середовища - Максимум +40 °C Максимум за 24 години в середньому +35 °C Мінімум (відповідно до «класу приміщень мінус 15») -15 °C;
• вологість - Максимальне середнє значення, виміряне за 24 години відносної вологості 95%; Максимальне середнє значення, виміряне за 1 місяць відносної вологості 90%;
• максимальна висота майданчика – 1000 м;
• сейсмічність не більше 8 балів.

Якщо розподільний пристрій встановлюється в приміщенні, передбачається, що вологість всередині оболонки може досягати високих значень, але на встановленому устаткуванні зазвичай не утворюється конденсат. Конденсацію можна запобігти відповідній конфігурації розподільного пристрою.

Основні параметри

• A Відсік вимикача
• B Низьковольтний відсік
• C Відсік збірних шин
• D Кабельний відсік
• 1 Корпус
• 1.1 Пластина скидання тиску
• 1.2 Кабельний канал керування
• 3 Шина
• 3.1 Відвідний провід з боку збірної шини
• 3.2 Відвідний провід з боку кабелю
• 5 Ізольована розділова пластина
• 6 Заземлювач
• 9.1 Трансформатор струму
• 10 Штекерний роз'єм проводки керування
• 10.1 Розетка для проведення керування
• 10.2 Штекер проводки керування
• 10.3 Блокуючий важіль для роз'єму проводки
• 14 Механізм управління заземлювачем
• 14.1 Шестигранний вал
• 16 Ущільнення кінців кабелю
• 17 Накладка підлоги
• 17.2 Перехідне кільце
• 19 Основна заземлююча шина
• 20.1 Носик верхній
• 20.2 Носик нижній
• 21 Кабельний затискач
• 23 Точка підключення кабелю
• 25.1 Контактний штифт
• 28 Втулка
• 29 Шинна втулка
• 30 Передні двері відсіку силового вимикача
• 30.1 Верхня кришка задньої панелі
• 30.2 Нижня кришка задньої панелі внизу
• 35.1 Система розстібних віконниць, вгорі
• 35.2 Система розпашних віконниць, внизу
• 50 Викочування (з вимикачем типу VD4 або HD4)
• 50.2 Передня розподільна пластина
• 51 Блокувальна вилка
• 52 Шпіндель

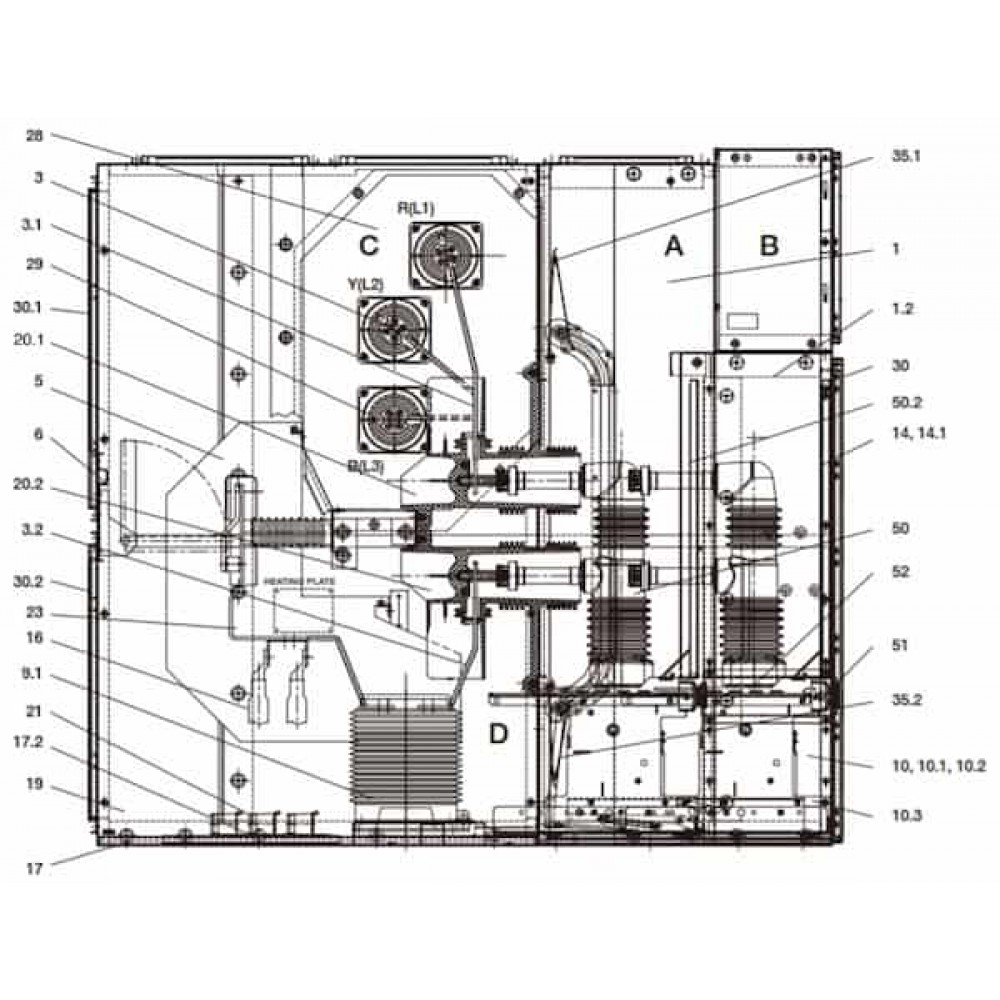

Малюнок 2. Конструкція UniGear ZS3.2.

UniGear ZS3.2 - шафи трифазних комплектних розподільних пристроїв (КРП) у металевій оболонці з повітряною ізоляцією внутрішньої установки на напругу серії 35 кВ. Шафи заводської продукції з викочування екземплярами, одинарною системою складання шин, що пройшли типові і приймальні здальні випробування.

Шафи комплектуються:

• вимикачами
  • елегазові типу HD4
  • вакуумного типу VD4
• вимірювальними трансформаторами.

Крім цього є інші виконання: шафа секційного вимикача та секційного роз'єднувача, вимірювальна шафа тощо. Шафи встановлюються на підлогу чи раму.

UniGear ZS3.2 відповідає також требованиям2 ням МЕК 60298 та 60694.

Структура панелі розподільного пристрою

UniGear ZS3.2 складається з боксів та висувних візків. Відповідно до призначення шафи електроустаткування UniGear ZS3.2 складається з чотирьох різних відсіків (мал. 2):

• відсік збірних шин C;
• відсік автоматичного вимикача A;
• відсік силового кабелю D;
• відсік низької напруги B.

Уся панель змонтована на болтах. Компоненти, зігнуті вдвічі, виготовлені з високоякісної заземленої оцинкованої з додаванням алюмінію листової сталі, мають точно зігнуту та ідеально підігнану поверхню та надзвичайно жорстку конструкцію.

Викочування в шафі може бути:

• вакуумний або елегазовий вимикач;
• візок передачі напруги;
• візок запобіжника;
• візок ізолятора.

Пристрій виявлення шафи може показувати робочий стан головного ланцюга. Він містить датчик, встановлений на ділянці кабелю шафи, і індикатор, встановлений на двері низьковольтного відсіку.

Розподільні пристрої були випробувані відповідно до критеріїв 1-5, класів, додаток A, IEC 62271-200, розподільні пристрої класифікуються як IAC AFLR 31,5 кА протягом 1 с.

Корпус, перегородки та скидання тиску

Корпус та внутрішні перегородки щита КРП виготовлені з високоякісного алюмінієво-цинкового сталевого листа. Три високовольтні відсіки оснащені запобіжними пластинами для скидання тиску, розташованими вгорі. Вони відкриваються нагору, якщо виникають внутрішні дугові замикання. Передня та задня частина панелі закриті вогнетривкими дверима, що відчиняються майже на 180°. Сусідні осередки КРП відокремлені один від одного бічними стінками та повітряною подушкою, що створюється між цими стінками внаслідок стикування осередків. Цей метод конструкції запобігає їх плавленню у разі дугового замикання.

a) заслінка відкрита.

1. Носик
2. Контактний штифт

b) заслінка закрита.

1. Система затворів
2. Робочий отвір для EK6
3. Отвори для блокування положення вантажівки
4. Заземлююча шина
5. Напрямна

Малюнок 3. Відсік вимикача.

Всі головки конструктивних болтів не виступають за настановну поверхню на бічних стінках завдяки обробці тисненням. Це дозволяє зняти середню панель розподільного пристрою, не знімаючи сусідні панелі. Окремо встановлений низьковольтний відсік являє собою самонесучий ударостійкий і пожежобезпечний корпус з листової сталі, відділений від високовольтної зони. Навіть при знятій висувній частині 50 (відкидні заслінки 35.1/35.2 у закритому положенні) є захист від дотику до струмоведучих частин у відсіку збірних шин C та відсіку кабельних з'єднань D.

Необхідні заходи безпеки для протидії наслідкам внутрішнього дугового замикання мають бути забезпечені через висоту стелі. В окремих випадках це може вимагати додаткових заходів для захисту оператора на панелях розподільного пристрою.

Передні та задні дверцята розподільного щита та накладки кінцевого щита ретельно очищаються, обробляються для запобігання корозії, а потім забарвлюються високоякісною фарбою пічної емалі кольору RAL7035 (або спеціального кольору за погодженням).

Відсік вимикача

У відсіку вимикача А, оснащеному необхідними напрямними, знаходиться викочування 50, яку можна переміщати між робочим положенням і тестовим/відключеним положенням.

Якщо викочування переміщається з робочого положення в тестове/відключене, нерухомий контакт 25.1, розташований у сполучній колодці 20.1/20.2 у відсіку збірних шин C і відсіку кабельних підключень D, автоматично закривається металевими пластинами, які блокуються механічно або можуть бути заблоковані навіс висувна частина відсувається. У випробувальному/від'єднаному положенні висувна частина все ще повністю знаходиться всередині панелі при зачинених дверях.

Операції перемикання (включаючи ручне керування) виконуються при зачинених дверях.

1. Шинне введення
2. Головна шина (тип D або прямокутна шина)
3. Ізоляційна кришка
4. Відведення провідника, сторона збірної шини
5. Носик

Малюнок 4. Відсік збірних шин.

Візок

Рама зварена із холоднокатаної сталі. Як інша функція візок може бути оснащена автоматичним вимикачем, трансформатором напруги, запобіжниками або ізоляторами. Кожен візок має однакову глибину та висоту. Їх можна обмінювати, коли їх характеристики збігаються.

Положення візка на панелі є робочими, тестовими/сервісними, і в кожному положенні є надійне блокування. Блокування можуть ефективно запобігати збоям у роботі.

Вкачувати/викочувати візок можна лише тоді, коли автоматичний вимикач перебуває у розімкнутому стані.

Користувачі можуть дізнатися про положення та ввімкнений/вимкнений стан автоматичного вимикача через контрольне вікно у відсіку автоматичного вимикача та індикатор, встановлений на дверях низьковольтного відсіку.

Контактна система

На контактних плечах встановлені пружні контактні системи зі сливовою конструкцією. Контактні системи з'єднуються контактними штифтами, їх перевагою є низький контактний опір, здатність витримувати більш високу електричну потужність та однорідне електричне поле.

Відсік збірних шин

Збірні шини укладаються 3 секціями від панелі до панелі і утримуються на місці відвідним проводом 3.1 і втулкою 29 збірної шини. конфігурація в залежності від номінального струму або прямокутна мідна шина (номінальний струм ≤1600 A). З'єднання з плоскими відвідними жилами здійснюється без використання спеціальних затискачів.

Відсік силового кабелю

Тут розташовані трансформатори струму та заземлювач. Можливе встановлення розрядників. Також можна зручно запровадити кілька паралельних силових кабелів. Ущільнювальні кінці кабелю 16 можуть бути встановлені в особливо сприятливих умовах. Знімна пластина для кабельного введення знаходиться в області кабельного введення.

Встановлення візка трансформаторів напруги кабелю вплине на глибину панелі. Заземлювач розрахований на здатність, що включає, 80 кА. Детальну інформацію про заземлювач можна знайти у відповідному посібнику з експлуатації.

Відсік низької напруги

Низьковольтний відсік разом з його передніми дверима вміщує вторинне обладнання панелі розподільного пристрою, необхідне для конкретного застосування.

Електропроводка управління в області розподільного щита прокладена великими металевими каналами. Лівий канал зарезервований для вхідних та вихідних проводів управління, а внутрішня проводка панелі розташована з правого боку.

У верхній частині лівого повітроводу зарезервовано введення для кабелів управління з гумовим ущільненням вільного вирізу, що забезпечує ступінь захисту IP4X для кожуха панелі КРП.

1. Ізолюючі окремі пластини
2. Фіксований заземлюючий контакт
3. Трансформатор струму
4. Кабельна сполучна планка
5. Кабельний затискач

Малюнок 5. Відсік силового кабелю.

Малюнок 6. Відсік низької напруги.

Блокування від неправильної роботи

Передбачено ряд блокувань для запобігання принципово небезпечним ситуаціям та неправильній роботі, тим самим захищаючи як персонал, так і сам розподільний пристрій. Блокування, які зазвичай діють індивідуально:

• викочування може бути переведено з випробувального/відключеного положення в робоче положення (і назад) тільки при розімкнутому вимикачі і розімкнутому заземлювачі (між положеннями вимикач зблокований механічно, а також електрично зблокований в корпус автоматичного вимикача з електричними розчіплювачами);
• вимикач може бути включений тільки тоді, коли викочування точно знаходиться в заданому випробувальному або сервісному положенні (між цими положеннями автоматичний вимикач блокується механічно, а також електрично у випадку автоматичного вимикача з електричними розчіплювачами);
• автоматичний вимикач може бути розімкнений тільки вручну в робочому або випробувальному положенні, коли не подається напруга, що управляє, і не може бути включений (електромеханічне блокування);
• низьковольтна вилка 10.2 може бути вставлена або видалена тільки тоді, коли викочування знаходиться в випробувальному/відключеному положенні;
• заземлювач 6 може бути включений тільки тоді, коли викочування знаходиться в положенні «випробування/викачено» або в положенні «знято» (механічне блокування);
• висувна частина не може бути переміщена з випробувального/відключеного положення до робочого положення, коли заземлювач замкнений (механічне блокування);
• відкидні віконниці можуть бути заблоковані висячими замками у закритому положенні після того, як висувна частина була видалена.
