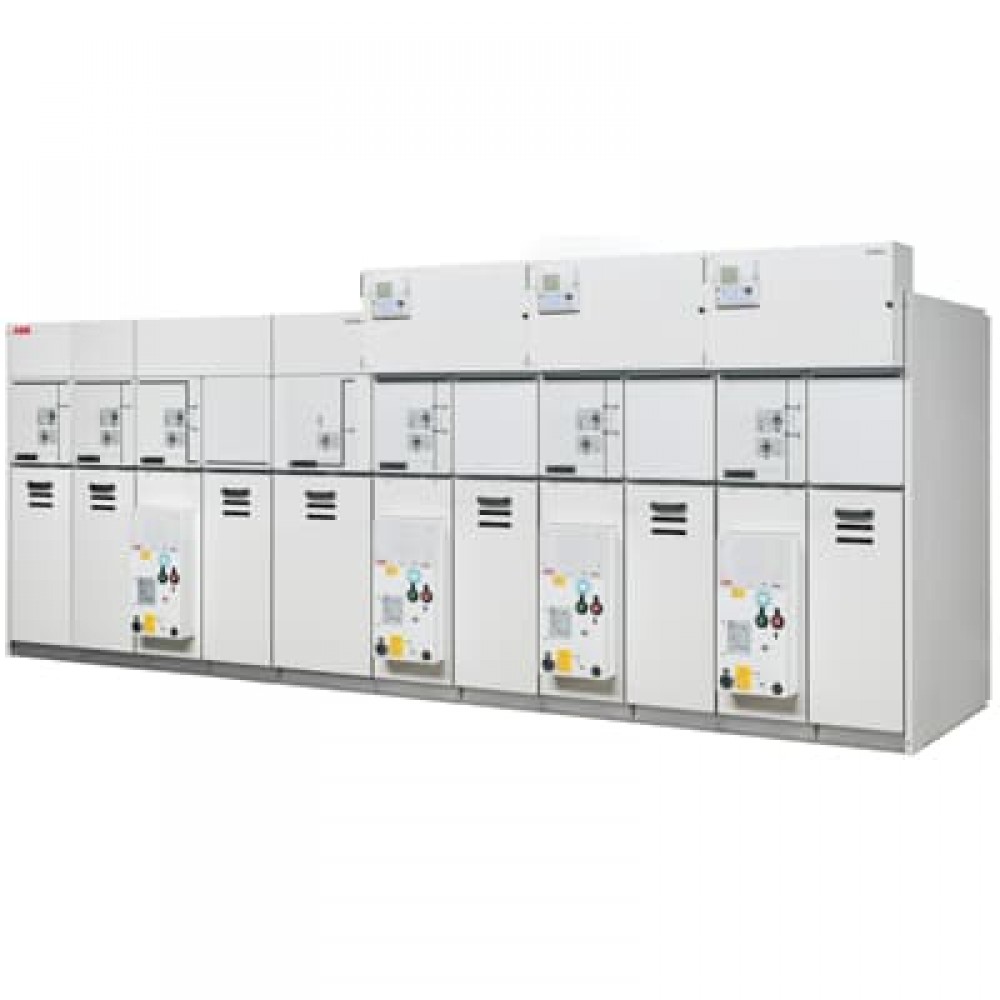

Розподільний пристрій з повітряною ізоляцією UniSec, внутрішнього виконання

Розподільний пристрій для вторинного розподілу електроенергії, напругою до 24 кВ та струмом 1250 A, 25 кА UniSec. Це розподільний пристрій з повітряною ізоляцією для вторинного розподілу електроенергії. Параметри та технічні рішення дозволяють використовувати це обладнання для встановлення та використання в різних галузях застосування: підстанції, електромережі, комерційні та житлові будівлі, інтелектуальні мережі, енергосистеми з розподіленою генерацією, підприємства легкої промисловості, лікарні, відновлювана електроенергетика (сонячна, вітрова, гідроенергетика, та і т.д.), а також для застосування на морі та на транспорті.

Переваги:

• трипозиційний елегазовий вимикач навантаження;
• знімно-фіксований вакуумний або елегазовий вимикач;
• викочування вакуумний вимикач;
• багатофункціональний комутаційний апарат, що поєднує в собі вакуумний вимикач та елегазовий роз'єднувач;
• великий вибір мікропроцесорних пристроїв релейного захисту;
• технічні рішення для безпеки при внутрішньому дуговому замиканні.

Область застосування

КРП UniSec призначені для використання у вторинних розподільчих системах середньої напруги. Вони ідеально підійдуть для трансформаторних підстанцій, систем управління та захисту ліній живлення, силових трансформаторів, інфраструктурних об'єктів, аеропортів, лікарень, торгових центрів, промислових підприємств тощо. КРП UniSec від АББ дозволяють створювати повністю автоматизовані мережі розподілу електроенергії. Завдяки використанню спеціальних датчиків і сучасних реле захисту ці розподільні пристрої допоможуть задовольнити навіть найсуворіші вимоги і підійдуть для різних сфер застосування. До складу КРП UniSec можна вмикати різні функціональні блоки. Це дозволяє створювати економічні рішення, комбінуючи панелі кількох типів.

Щит розроблений для використання в нормальних умовах експлуатації, в приміщеннях, як передбачено відповідними нормами IEC. Можливі відхилення від нормальних умов експлуатації, зазначених у нормах IEC (IEC 62271-1), визначаються разом із виробником окремо.

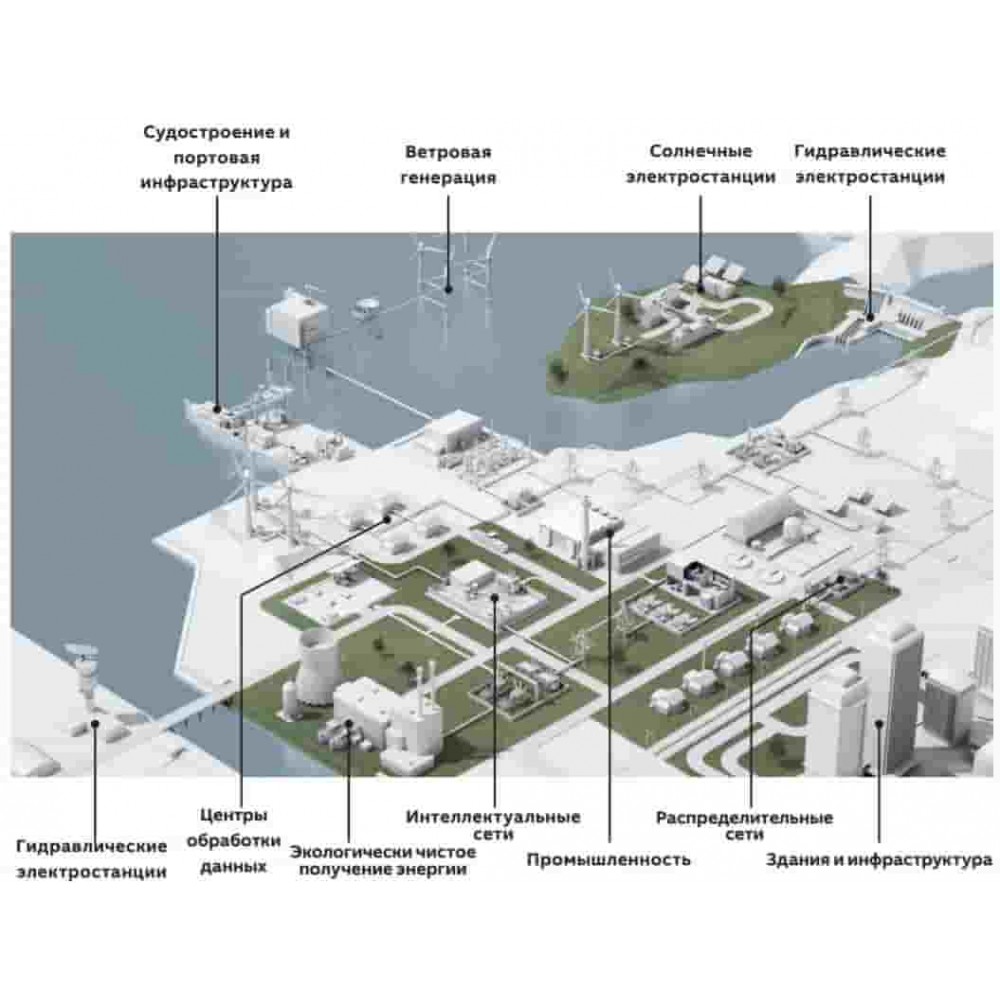

Малюнок 1. Область застосування КРП UniSec.

Нормальні умови експлуатації:

• Температура навколишнього середовища:
  • максимальне значення +40 ° C;
  • Середнє значення макс. за 24 години - +35 ° C;
  • середнє значення мін. за 24 години -5°C;
  • мінімальне рекомендоване значення – +5°C.
• Висота над рівнем моря до 1000 м-коду.
• Вологість:
  • середнє значення відносної вологості (24 години) ≤ 95%;
  • середнє значення відносної вологості (1 місяць) ≤ 90%.
• Повітря навколишнього середовища не повинно бути надто забрудненим пилом, димом, корозійними та/або займистими газами, парами або соляними розчинами.

Основні параметри

Опис

UniSec – це щит із повітряною ізоляцією для приміщень, розроблений для вторинного розподілу середньої напруги. Щит UniSec є результатом постійної інновації та прагнення задовольнити вимоги ринку, що безперервно розвивається. Ця нова серія шаф пропонує широкий спектр довговічних технічних рішень.

Безпека, надійність, простота в експлуатації та установці, а також екологічна раціональність - такі критерії, на яких ґрунтувався розвиток цієї шафи. UniSec структурований шляхом скоординованого суміщення стандартних осередків один з одним. Виробництво та випробування виконуються на заводі.

У проектуванні шаф UniSec особлива увага була приділена надійності в експлуатації, що підвищилася, і більшій безпеці для персоналу у разі виникнення внутрішньої дуги.

Для покращення безпеки персоналу та операцій обслуговування щити поділені на окремі осередки. Осередки розроблені для протидії швидкому підвищенню температури та тиску, спричинених несправністю через внутрішню дугу.

Доступне обладнання:

• елегазовий вимикач навантаження GSec
• знімні та викочування вакуумні вимикачі VD4/R-sec
• знімні вимикачі VD4/L-sec
• знімні та викочувані елегазові вимикачі HD4/R-sec
• вакуумний вимикач та інтегрований елегазовий вимикач навантаження Hysec
• фронтальний викочування вимикач VD4/P до 17,5 кв
• фронтальний викочування вакуумний вимикач VD4/sec до 24 кв.
• фронтальний викочування елегазовий вимикач HD4/sec
• фронтальний викочування вакуумний контактор VSC/P.

Концепція розробки осередків та обладнання

UniSec - це щит, що класифікується LSC2A/PM і LSC2B/PM (для осередків з викочуванням), відповідно до норми IEC62271-200. Кожне КРП складається з різних силових відсіків:

• відсік кабелів;
• відсік шин;
• низьковольтний відсік;
• відсік апаратів.

Відсіки відокремлені один від одного за допомогою металевих перегородок, вимикачів навантаження, багатофункціонального обладнання або шторок у разі викочування вимикачів.

Як правило, захищене від внутрішньої дуги КРП обладнане каналом для відведення газів, що утворюються електричною дугою. Всі осередки мають доступ спереду, а операції обслуговування можна виконувати, розташувавши КРП біля стіни.

LSC2A

LSC2A

LSC2B

1. Вимикач роз'єднувач
2. Запобіжники
3. Силовий вимикач
4. Осередок шин
5. Відсік органів управління
6. Привід силового вимикача
7. Відсік низької напруги для допоміжних ланцюгів
8. Відсік кабелів
9. Відсік апаратів
10. Металеві шторки для осередків до 17,5 кВ та ізолюючі шторки до 24 кВ

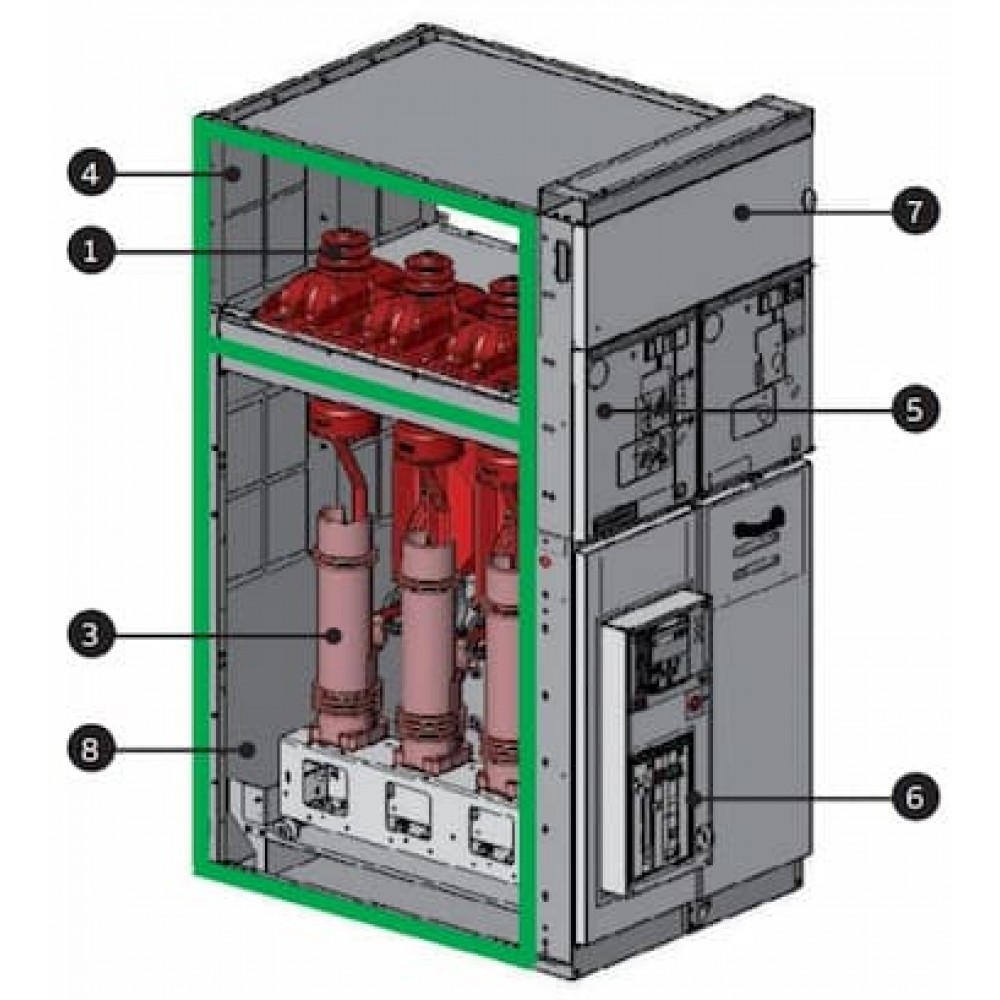

Малюнок 2. Конструкція КРП UniSec.

Осередок шин

Осередок шин з повітряною ізоляцією розташована у верхній частині шафи і, як правило, відповідає повній довжині шафи. Вимірювальний або роз'єднувальний осередок, розташований у центрі шафи, розділяє осередок головних шин. Щоб відкрити комірку шин, слід скористатися інструментом, тому що вона задумана як "комірка з доступом, контрольованим інструментом".

Шина заземлення виготовлена ​​з електролітичної міді. Шина прокладена по всій довжині КРП та гарантує максимальну безпеку персоналу та самої системи. Перетин шини заземлення дорівнює 75 ^мм2 .

Вимикач навантаження або багатофункціональне обладнання

Два відсіки осередку LSC2A утворені вимикачем навантаження GSec з 3 положеннями та елегазової ізоляцією або багатофункціональним вимикачем HySec, що включає в себе як вимикач-роз'єднувач з 3 положеннями та елегазовою ізоляцією, так і силовий вакуумний вимикач. Обладнання встановлено в оболонці, виготовленій із двох типів матеріалів.

Верхня частина – це корпус із штампованої пластмаси для забезпечення належного рівня ізоляції. Нижня частина виконана з нержавіючої сталі для створення металевої перегородки та забезпечення заземлення між відсіком збірних шин та кабельним відсіком.

Ця металева перегородка (класифікація ПМ - перегородки металеві згідно стандарту МЕК 62271-200) гарантує максимальну безпеку персоналу при виконанні робіт у відсіку кабелів навіть у разі напруги на шині, наприклад, під час заміни запобіжників або перевірки кабелів.

Осередок керуючого-роз'єднуючого вимикача

Управляючий-роз'єднувальний 3-позиційний вимикач знаходиться між осередком головних шин та осередком кабелів. Його корпус складається з верхньої половини, виконаної з пластмаси, і нижньої половини, виконаної зі сталі та заповненої елегазом. Усередині знаходяться електричні частини вимикача, що управляє.

Нижня частина з нержавіючої сталі є металевою ізолюючою перегородкою між осередком шин та осередком кабелів. Ця перегородка робить виріб надійнішим, тому що покращується захист контактів.

Осередок кабелів

Осередок кабелів віддано для підключень вхідних ліній, запобіжників, вимикачів заземлення або вимірювальних трансформаторів.

У осередках класу LSC2A/PM викочує вимикач (вакуумний або елегазовий) розташований ліворуч від осередку для кабелів. Якщо щити обладнані керуючими-роз'єднувальними вимикачами, передбачаються встановлені взаємоблокування для забезпечення того, щоб активні внутрішні частини знеструмлювалися і заземлялися до відкриття. Таким чином, цей осередок розроблений як “осередок з доступом, контрольованим взаємоблокуванням”. Якщо щити не обладнуються керуючими-роз'єднувальними вимикачами, то панелі, що закривають, пригвинчені. У цьому випадку доступ до відсіку буде можливим, виконавши спеціальну процедуру.

Відсік кабелів містить з'єднання для підключення силових кабелів до фіксованих нижніх контактів секціонування обладнання. З'єднання виконані за допомогою шин із плоскої електролітичної міді для всього діапазону струмів.

Можна використовувати не більше 2 одножильних кабелів на кожну фазу в залежності від номінальної напруги та розмірів комірки, а також перетину самих кабелів. Трижильні кабелі повинні розгалужуватися під підлогою, щоб їх можна було встановити на кожну фазу (для отримання інших рішень зверніться до компанії АББ). КРП можна встановлювати біля стіни підстанції, оскільки доступ до кабельного відсіку реалізований з лицьового боку.

Осередок приладів (тільки для комірки з викочуванням)

Триполюсні моноблоки розташовуються у відсіку приладів і містять фіксовані контакти для підключення вимикача з відсіком шин і кабелів.

Шторки - металеві (РМ) або ізольовані (PI) і наводяться в дію автоматично під час переведення апарату з викачуваного становища у завантажене та навпаки. Металеві засувки виконують металеву ізоляцію між осередком шин та осередком кабелів. Для осередків до 17,5 кВ шторки із ізоляцією виконують відділення відсіку шин від відсіку кабелів.

Вид збоку IAC AF 16 кА, 1 с, базове рішення

Вид збоку IAC A-FL 12,5 кА (1 с) (для розміщення біля стіни)

Вид збоку IAC A-FLR 16 кА, з фільтрами

Вид збоку IAC A-FLR 21 кА, з фільтрами

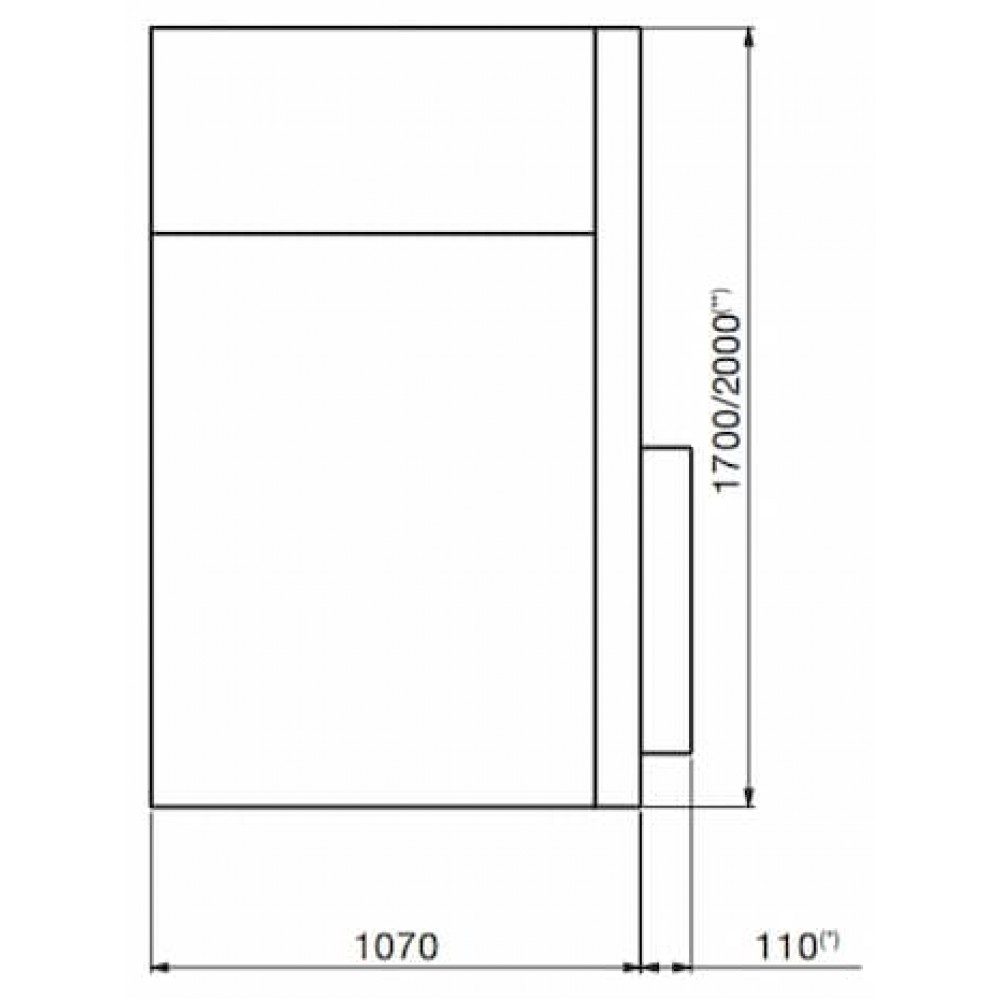

Малюнок 3. Деякі габаритні креслення КРП UniSec.

Осередок органів управління

У цьому осередку розміщено управляючий-роз'єднувальний вимикач і орган управління вимикача заземлення, механічні взаємоблокування з індикаторами положення, котушки розчіплювальні, індикатори напруги і допоміжні контакти.

Відсік низької напруги для допоміжних ланцюгів

Всі осередки мають відсік низької напруги, в якому можуть бути встановлені компоненти низької напруги, автоматичні вимикачі та вимірювальні пристрої, системи дистанційного контролю та передачі даних. У цьому відсіку встановлюються захисні реле, вторинна кабельна проводка та клемні колодки.

Доступні 3 типи відсіків низької напруги.

У системі обов'язково є стандартний відсік низької напруги. Всередині нього можуть бути встановлені компоненти низької напруги, з'єднання, кнопки, лампи та датчики.

Широкий відсік низької напруги використовується, коли крім компонентів низької напруги потрібне встановлення захисного реле, такого як REF 601, REJ 603, REF 610, REF 611, REF 615, REF 620 або REF542plus з датчиками.

Великий відсік низької напруги використовується, коли потрібні захисні реле і вимірювальні прилади або дуже об'ємні реле, такі як REF 630, REF542plus або REF 541.

Заземлювач

Кожен осередок введення/виводу може бути обладнаний заземлювачем для заземлення кабелів. У ньому немає необхідності для осередку HBC, оскільки HySec забезпечує пряме заземлення кабелю. Цей пристрій можна використовувати для заземлення системи шин. Його можна встановлювати безпосередньо на систему шин у спеціальному відсіку (використання для шин). Заземлювач має здатність при короткому замиканні (крім осередків із запобіжниками). Заземлювач приводиться в дію з лицьового боку КРП або дистанційно за допомогою приводу (комірки LSC2B). Положення заземлювача визначається на лицьовій стороні КРП за допомогою механічного індикатора.

Заслінка для випуску газів

Заслінки для випуску газів на задній стороні шаф направляють хвилі тиску та гази додаткові випускні канали та фільтри, розташовані за щитом. Таким чином, знижується до мінімуму небезпека для оператора, спричинена можливою несправністю із внутрішньою дугою. Задня пластина кожного осередку має два випускні отвори газів, викликаних внутрішньою дугою:

• верхня випускна заслінка газів для осередку шин та органів управління.
• нижня випускна заслінка газів для осередку вимикача та кабелів.

Як правило, є окремий випускний канал, розташований на задній стороні шафи

Корпус та ізолюючі перегородки

Корпус та внутрішні перегородки шафи виконані з оцинкованої листової сталі завтовшки 2 мм. Двері та зовнішня обшивка ретельно очищаються і піддаються антикорозійній обробці, після чого вони фарбуються високоякісними фарбами. Наноситься один шар обробки кольору RAL 7035 (спеціальні кольори - за домовленістю). Двері осередків для кабелів здатні витримувати тиск і мають оглядові ілюмінатори. Осередок допоміжних ланцюгів для другорядного обладнання повністю ізольована від зони високої напруги металевими перегородками.

Комірка кабелів та комірка вимикача

Осередок високої напруги (осередок вимикача або кабелів) має оглядовий ілюмінатор. Сусідні комірки відокремлені один від одного перегородками. Лицьова частина шафи закрита знімними дверима, що витримують тиск. Зовнішня металева обшивка на боковинах торцевих осередків є захищеною від внутрішньої дуги як на механічному, так і термічному рівні, і надає щиту гарного зовнішнього вигляду.

Вентиляційні отвори

Прорізи в зовнішній обшивці необхідні для того, щоб відводити зайве тепло, яке може утворюватися на шинах та відгалуженнях. Заслінки для відведення газу є вентиляційними отворами осередків.
