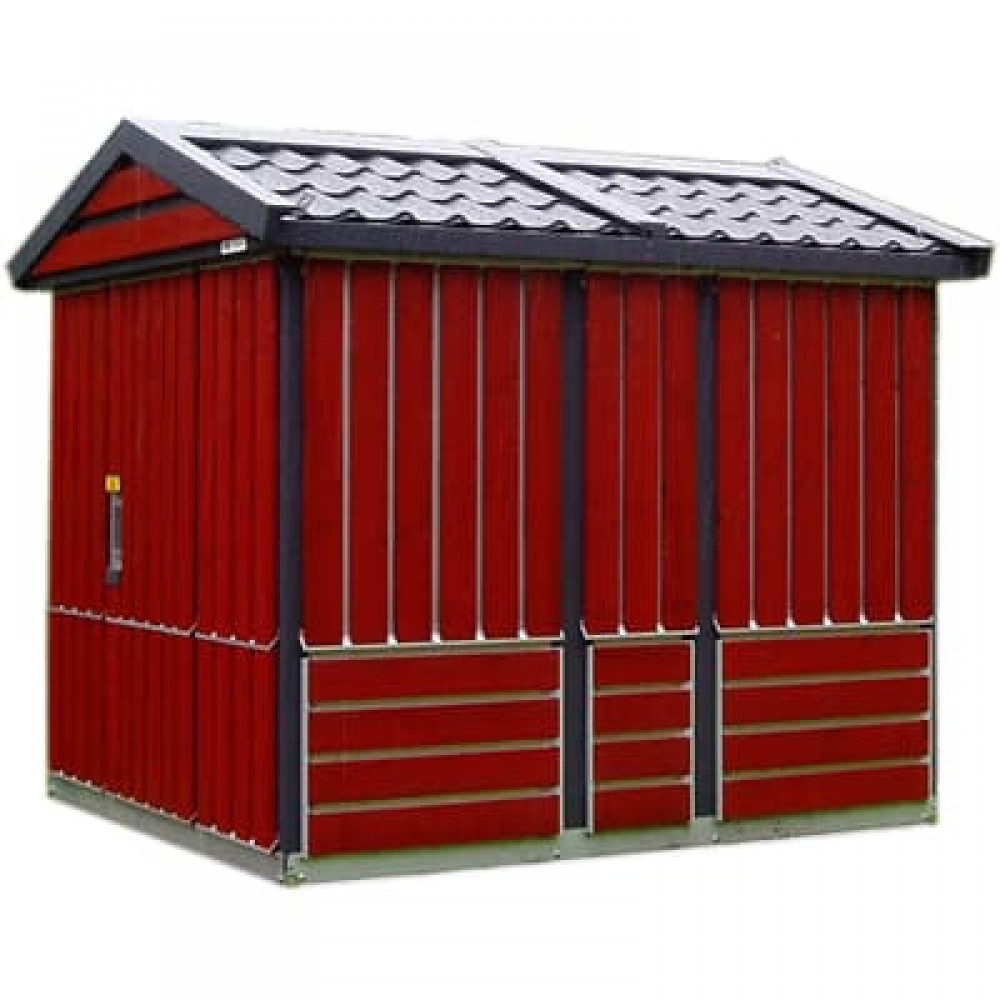

Листового металу компактної підстанції Magnum

Стандартна компоновка має відповідні простору для обладнання середньої напруги і низької напруги, а також трансформатора. Робочий простір дає доступ до всіх апаратів. Настил і головні балки знімні для вільного доступу кабелів низької та середньої напруги. Трансформатор захищений від випадкового дотику «частин життя».

Каркас зібраний разом з профілів, які виготовлені з 2мм Aluzinc. Профілі з'єднуються між собою некорозійними шурупами, які не можна видалити ззовні. Зовнішня поверхня покривається притискними просоченими дерев'яними дошками. Покрівля виконана з алюцинк і пофарбована порошковою епоксидною фарбою. Ухил даху становить 20° і кріпиться до будівлі чотирма запірними штифтами, які можуть бути звільнені зсередини. Корпус має окремий фундамент з 3-міліметрових AL-листів.

Стандартна поставка включає в себе одну панель LA 8 з 2 шт. SLBM 400, а також вільне місце на 6 одиниць.

Встановлена шиномонтаж розрахований на 2400 Amp з болтами М12 для підводки до трансформатора.

В якості альтернативи для SLBM-системи лінійка Magnum може поставлятися з SLK-системою з IP 20. Панель LA 58 з SLK-системою має місце для макс. 5 шт роз'єднувача плавких вимикача типу SLK 400.

Модуль приладу являє собою інтегровану частину низьковольтної панелі. Модуль включає А-метр, V-метр з селекторним вимикачем, MCCB, розетку і блискавку. Будівля може бути пофарбована в інші кольори, а плитка для піддону впишеться в місцеву обстановку.

• Magnum 250, для трансформатора з макс номіналом 630кВА і 3-стороннього кільця головного пристрою типу Safering
• Magnum 300, для трансформатора з макс номіналом 1000кВА і 4-стороннього кільця основного блоку типу Safering
• Magnum 350, для трансформатора з макс номіналом 1000кВА і 5-ходове компактний розподільний пристрій типу SafePlus

Чому ABB?

• Гнучка конструкція
• Модульна система
• Окреме приміщення з закриваються дверима для обладнання підвищеної напруги та ін
• Високий рівень безпеки персоналу
