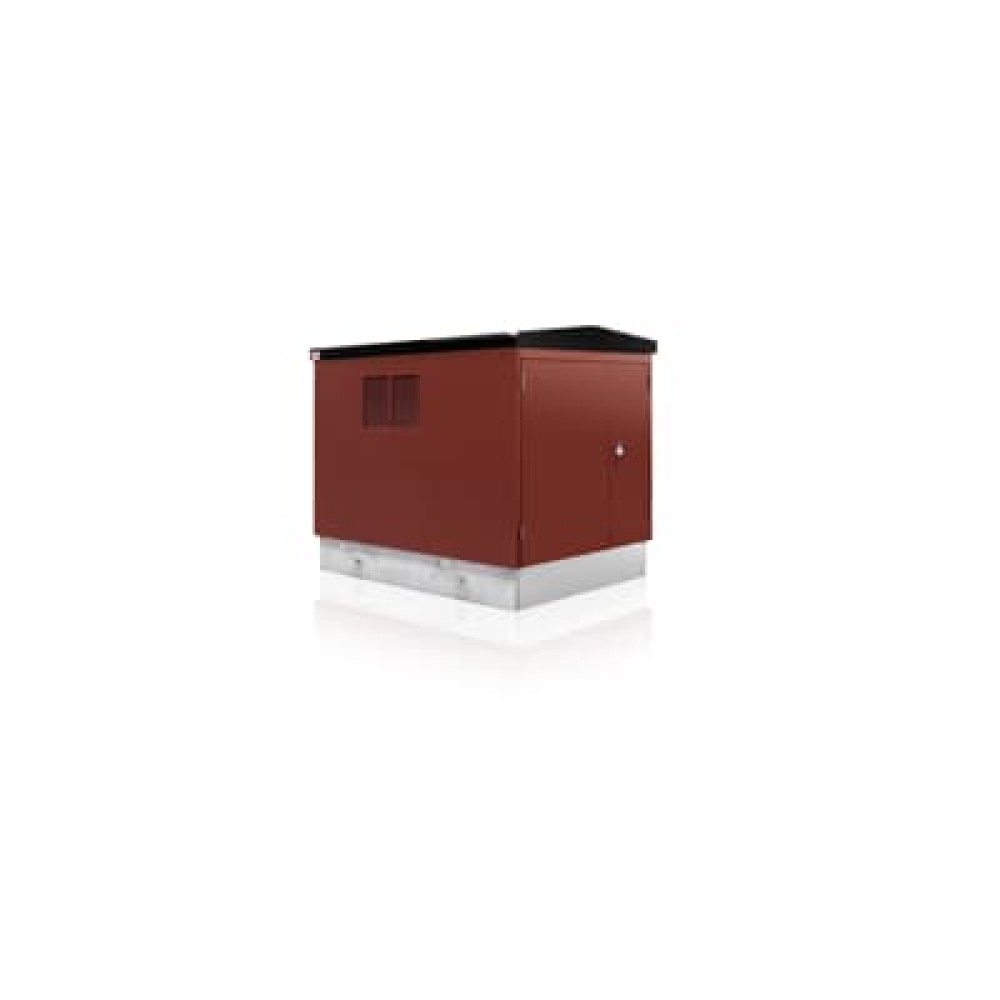

Тип випробуваний, готовий до установки компактної вторинної підстанції (УСБ) в металевому корпусі, на трансформатор 630 кВА, розподільний пристрій з газоізоляцією 12/24 кВ або вимикач повітряної ізоляції 12 кВ.
Корпус розділений на три відсіки, по одному для розподільного пристрою МВ, розподільного щита ЛШ і розподільного трансформатора кожен. Вага УСБ без електрообладнання становить 2075 кг.
Розміри (ДхШхВ)
Корпус (дах 6 градусів): 2434 x 1834 x 2013 мм
Трансформаторний відсік (нафтова яма): 1569 x 1004 x 1801 мм
Макс обладнання
-
Трансформатор:
Масляний трансформатор 630 кВА
-
Обладнання MV:
4 панельні сейфи 12/24 кВ або кабіна налу 12 кВ
Кабелі трансформатора МВ стандартні 25 мм2 Cu. Якщо трійник з вакуумним вимикачем 95 мм2 будуть встановлені кабелі Al.
-
Обладнання LV:
ЛВС2-13М
13 x 400 A запобіжники InLine
8 х 400 A Kabeldon запобіжники перемикачі
Кабелі LV для трансформатора 630 кВА складають 2 х 240 мм2 на фазу.
Чому АББ?
- Тип випробуваний згідно з останніми специфікаціями IEC 62271-202
- Внутрішнє дугове замикання АВ перевірено на 20 кА, 1 секунда
- Немає доступу до струмоведучих частин
- Високий рівень безпеки для обладнання та персоналу
- Готовий до установки блок в комплекті з внутрішніми з'єднаннями, електропроводка і заземлення.
