- Код товару: 1SAM360000R1001
- Артикул: 1SAM360000R1001
- Наявність: Pre-Order
1 887.36грн.
Знайшли дешевше?
Основні характеристики
Всі характеристики
Кількість полюсів::
3
Номінальна робоча напруга::
Главная цепь 690 V AC
Номінальна частота (f)::
Главная цепь 50 Гц; Главная цепь 60 Гц
Номінальний робочий струм (I e )::
0.16 A
Номінальний робочий струм, АС-3 (I e )::
0.16 A

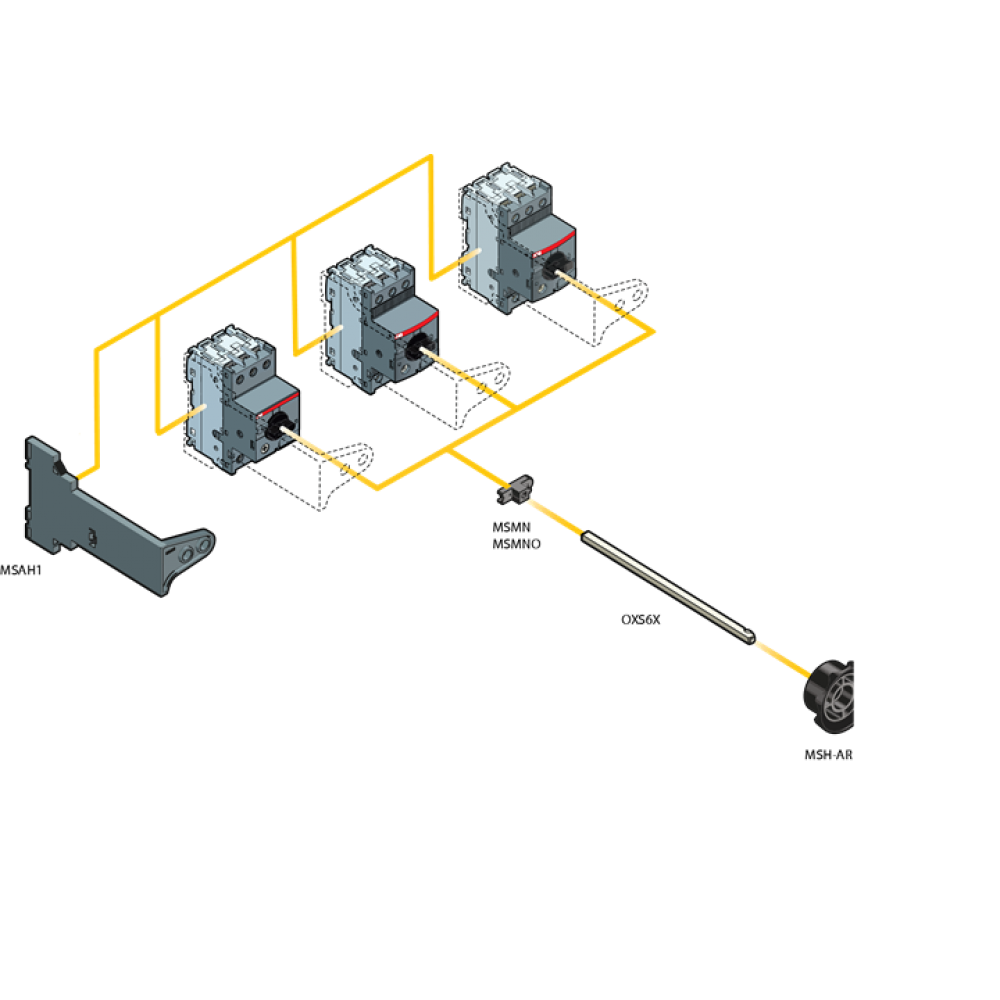

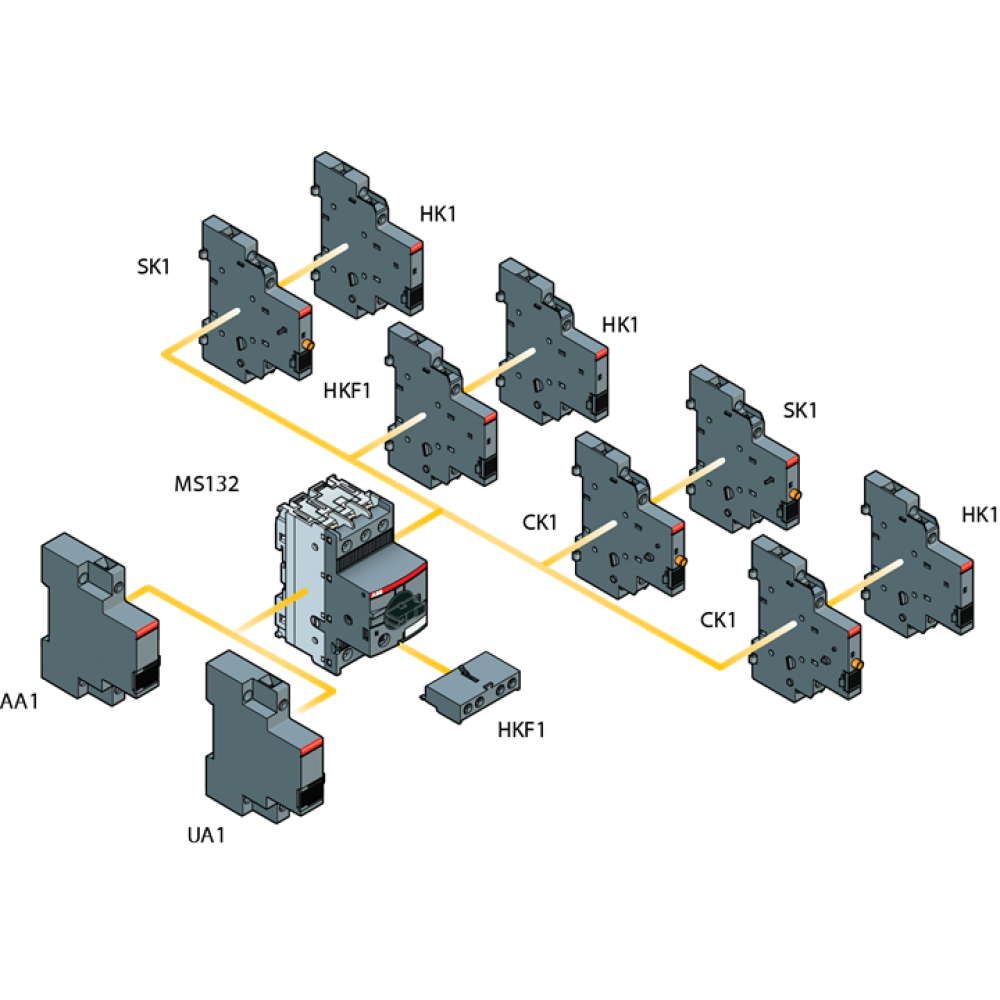

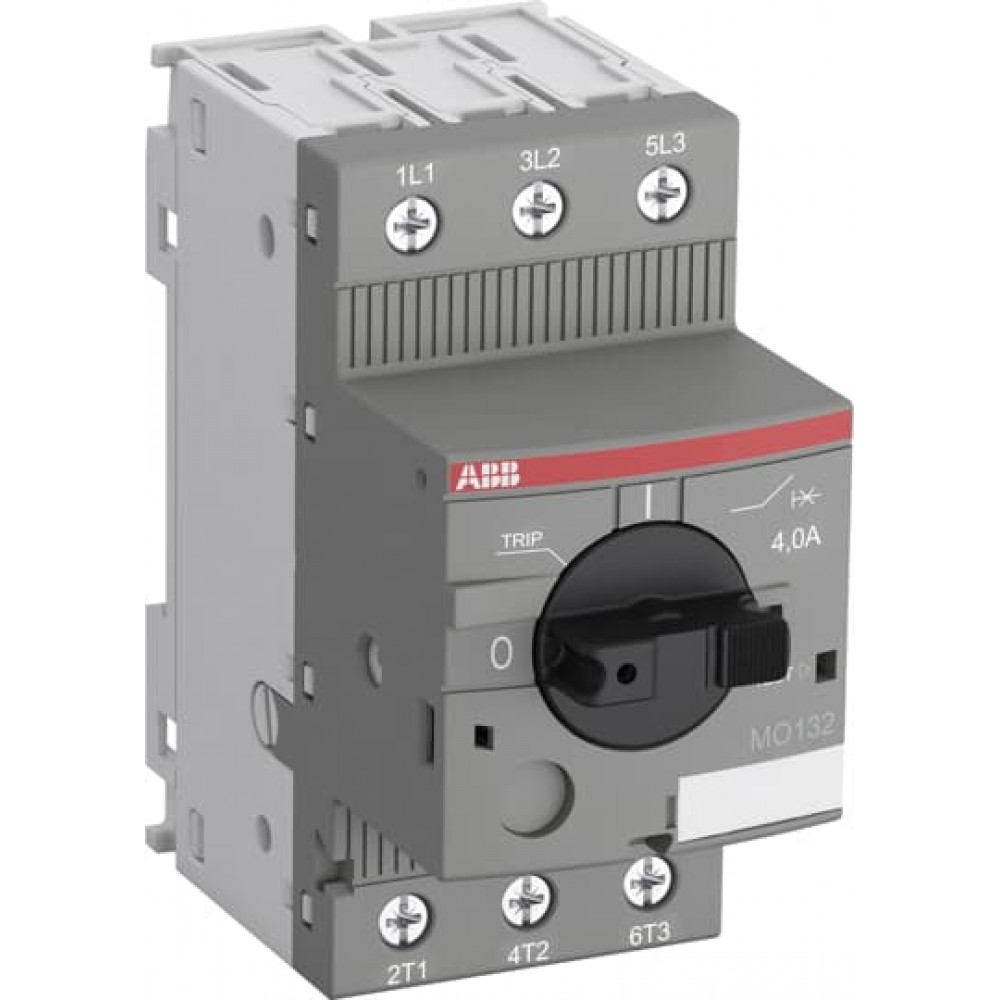

MO132-0.16 Ручний пускач двигуна тільки магнітний Ручний пусковий двигун MO132-0.16 лише магнітний - це компактний пристрій шириною 45 мм з номінальним робочим струмом Ie = 0,16 А. Цей пристрій використовується для ручного включення та вимикання вантажів / двигунів і для надійно захищати їх і не потребувати запобіжника від коротких замикань. Ручний пускач двигуна пропонує номінальну службову ємність короткого замикання Ics = 50 кА при 400 В змінного струму. Комбінація разом із релеми перевантаження або контролерами двигуна дозволяє захистити двигуни. Додаткові особливості - це вбудована функція відключення, механізм без відключення та поворотна ручка з чіткою індикацією положення перемикача. Ручний пускач двигуна магнітний тільки підходить для три- та однофазних застосувань. Ручка блокується для захисту від несанкціонованих змін. Додаткові контакти, сигнальні контакти, викиди з напругою, відключення маневри, 3-фазні шини, силові блоки живлення доступні як аксесуар.
Характеристики
Характеристики
Кількість полюсів:
3
Номінальна робоча напруга:
Главная цепь 690 V AC
Номінальна частота (f):
Главная цепь 50 Гц; Главная цепь 60 Гц
Номінальний робочий струм (I e ):
0.16 A
Номінальний робочий струм, АС-3 (I e ):
0.16 A
Тип клем:
Клеммы с винтовым зажимом
1 Depth / Length:
95 мм
1 EAN:
4013614400162
1 Gross Weight:
0.23 kg
1 Height:
50 мм
1 Units:
1 штука
1 Width:
92 мм
2 Depth / Length:
395 мм
2 EAN:
4013614443619
2 Gross Weight:
9.586 kg
2 Height:
210 мм
2 Units:
40 штука
2 Width:
280 мм
Connecting Capacity Main Circuit UL/CSA:
Гибкий 1/2x 16-12 AWG; Многожильный 1/2x 16-12 AWG
Contact Position Indication:
ON / OFF / TRIP
cULus Certificate:
cUL_E137861
DNV GL Certificate:
1SAA963001-0304
EAC Certificate:
1SAA963000-2701
Full Load Amps Motor Use:
(208 V AC) Three Phase 0.16 A; (200 V AC) Three Phase 0.16 A; (220 ... 240 V AC) Three Phase 0.16 A; (440 ... 480 V AC) Three Phase 0.16 A; (550 ... 600 V AC) Three Phase 0.16 A
General Use Rating UL/CSA:
(600 V AC) 0.16 A
IDEA Granular Category Code (IGCC):
4845 >> 3 Pole Motor Circuit Protector Circuit Breakers
KC Certificate:
1SAA963002-1501
Locked Rotor Amps:
(220 ... 240 V AC) Three Phase 0.96 A; (550 ... 600 V AC) Three Phase 0.96 A; (200 V AC) Three Phase 0.96 A; (208 V AC) Three Phase 0.96 A; (440 ... 480 V AC) Three Phase 0.96 A
Maximum Operating Voltage UL/CSA:
Главная цепь 600 V AC
Maксимально допустима робоча висота:
2000 m
Minimum Mounting Distance:
Electrical Conductive Board, Horizontal - Up to 400 V 0 мм; Electrical Conductive Board, Horizontal - Up to 690 V 1.5 мм; Electrical Conductive Board, Vertical 75 мм; Other Device Same Type, Horizontal 0 мм; Other Device Same Type, Vertical 150 мм
Short-Circuit Current Rating (SCCR):
Any UL Listed Fuses or Circuit-Breakers, Group Installations (600 V AC) 47 kA; Any UL Listed Fuses or Circuit-Breakers, Tap Conductor Protection in Group Installations (480 V AC) 65 kA; Any UL Listed Fuses or Circuit-Breakers, Motor Disconnect (480 V AC) 65 kA; Any UL Listed Fuses or Circuit-Breakers, Tap Conductor Protection in Group Installations (600 V AC) 47 kA; Any UL Listed Fuses or Circuit-Breakers, Motor Disconnect (600 V AC) 47 kA; Any UL Listed Fuses or Circuit-Breakers, Group Installations (480 V AC) 65 kA
Tightening Torque UL/CSA:
Главная цепь 10 in·lb
Інструкції та керівництва (частина 2):
2CDC131060M0202
Інструкції та керівництва:
2CDC131034M6801
Віброміцність згідно МЕК 60068-2-6:
5g / 3 ... 150 Гц
Втрати потужності:
at Rated Operating Conditions per Pole 1.7 W
Діапазон настройки:
None
Довжина зачистки дроти:
Главная цепь 9 мм
Код класифікації об'єкта:
F
Компенсація температури навколишнього середовища:
Нет
Комутаційна зносостійкість:
50000 цикл
Крутний момент затягування:
Главная цепь 0.8 ... 1.2 N·m
Механічна зносостійкість:
100000 цикл
Монтаж на DIN-рейці:
Монтажная рейка 35 x 7,5 мм; Монтажная рейка 35 x 15 мм
Монтажне положення:
Position 1 to 6
Номінальна витримується імпульсна напруга (U imp ):
Главная цепь 6 кВ
Номінальна гранична відключає здатність при короткому замиканні (I cu ):
(400 В AC) 100 kA; (690 В AC) 100 kA; (500 В AC) 100 kA; (230 В AC) 100 kA; (440 В AC) 100 kA
Номінальна напруга ізоляції (U i ):
690 V
Номінальна робоча відключає здатність при короткому замиканні (I cs ):
(400 В AC) 100 kA; (690 В AC) 100 kA; (500 В AC) 100 kA; (230 В AC) 100 kA; (440 В AC) 100 kA
Номінальна робоча потужність, AC-3 (P e ):
(400 V) Three Phase 0.03 kW
Номінальний струм UL:
0.16 A
Номер митного тарифу:
85362010
Перетин кабелю, що підключається-головна ланцюг:
Гибкий с зажимом 1/2x 0.75 ... 2.5 мм²; Гибкий 1/2x 0.75 ... 2.5 мм²; Жесткий 1/2x 1 ... 4 мм²; Гибкий с изолированным зажимом 1/2x 0.75 ... 2.5 мм²
Рекомендований інструмент (викрутка):
Pozidriv 2
Ступінь забруднення:
степень загрязнения 3
Ступінь захисту:
Housing IP20; Main Circuit Terminals IP10
Температура навколишнього середовища:
Работа с компенсацией -25 ... +60 °C; Снаружи корпуса 0 ... +40 °C; Хранение -50 ... +80 °C
Тип виконавчого елемента (робоча головка):
Rotary Handle
Умовний тепловий струм на відкритому повітрі (I th ):
Main Circuit 0.16 A
Уставка номінального миттєвого струму короткого замикання (I i ):
2 A
Чиста вага виробу:
0.215 кг
Чистий висота вироби:
90 мм
Чистий товщина вироби:
86.75 мм
Чистий ширина вироби:
45 мм
Технічна інформація
- Installation Instructions - Manual Motor Starter magnetic only MO132 MO132-B
- 1SBC100214C0201 - Main catalog Motor protection and control Manual motor starters, contactors and overload relays (PDF) - Edition march 2019
- Push-in Spring brochure
- Push-in Spring solution
- EU Declaration of Conformity - MO132, HKF1, HK1, SK1, UA1, AA1, IB132, DMS132, MSHx, FS116 - Manual Motor Starter
- EU Declaration of Conformity - MS132-B, MO132-B, MS132-KB, HKF1, HK1, SK1, CK1, UA1, AA1, IB132, DMS132, MSHx, FS116 - Manual Motor Starter
- Manual Motor Starter Guide
- MS132KT Sales Presentation
- Tripping characteristic - Manual Motor Starter Magnetic Only MO132-0.16 ... MO132-0.63 valid for production date from week 34/2014
- Tripping characteristic - Manual Motor Starter Magnetic Only MO132-1 ... MO132-2.5 valid for production date from week 34/2014
- Tripping characteristic - Manual Motor Starter Magnetic Only MO132-4 ... MO132-32
- 1SBC100200C0202 Contactors and motor protection for railway rolling stock, screw and ring tongue terminals (PDF)
- Data sheet - Manual Motor Starter magnetic only MO132 valid for production date from week 34/2014
- 1SBC100195C0203 - Short-form catalog Motor protection and control: Manual motor starters, contactors and overload relays (PDF) - Edition Nov 2016
- MS116 / MS132 / MO132 / MS132-T Catalog pages
- Motor protection and control Manual motor starters, A9 ... A300 contactors and overload relays
- ePLAN Electric P8 product data - Manual Motor Starter - Magnetic Only
- Information - 2D and 3D files for CAD systems
