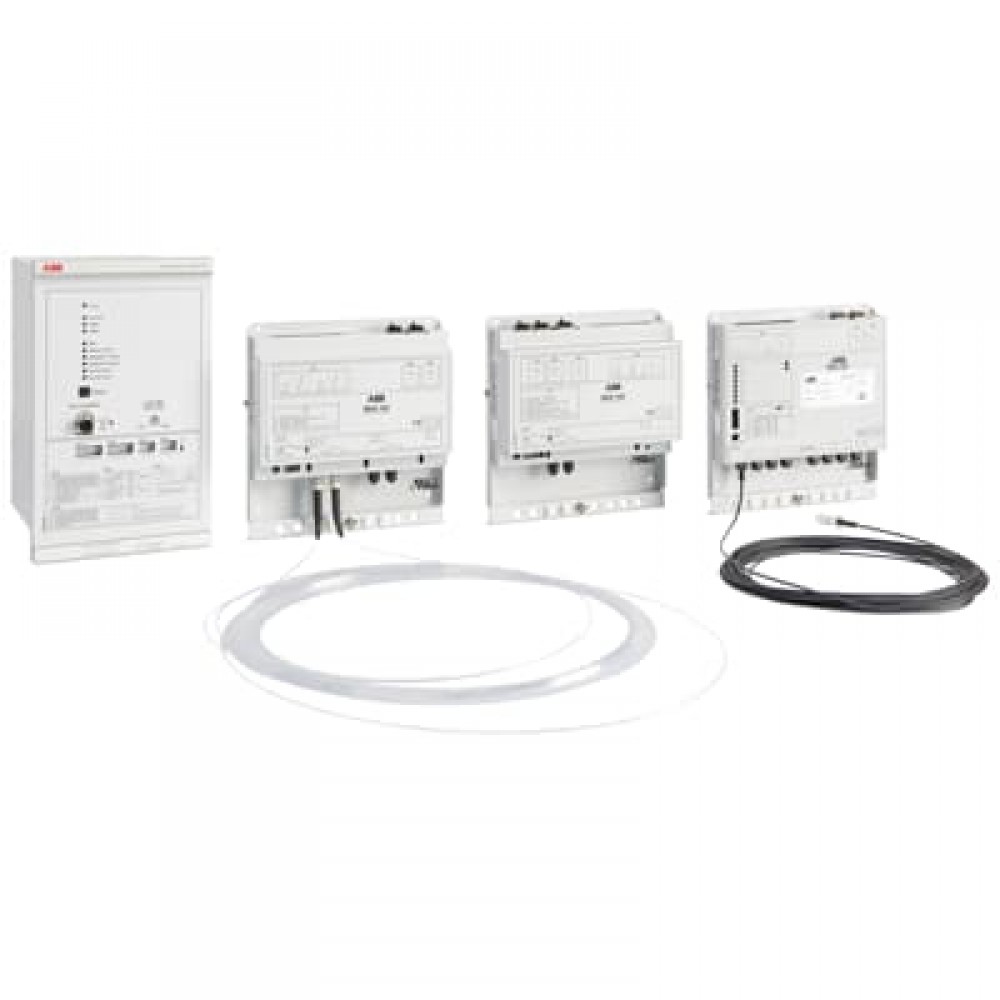

Модуль захисту дуги REA 101

REA 101 може використовувати петльові або радіолоконні оптичні датчики або точкові датчики для виявлення світла. Кожен модуль REA 101 має два порти розширення. До кожного порту можна послідовно підключити до п'яти блоків розширення. Кілька одиниць РЕА 101 можуть бути підключені через оптоволоконні ланки або одиниці РЕА 105.

Блок REA 101 оснащений двома швидкодіючими гальванічно розв'язаними напівпровідниковими контактами (IGBT) (HSO1 і HSO2), призначеними для відключення вимикача. Крім того, REA 101 має єдиний сильний релейний контакт TRIP3, який використовується, наприклад, як вихід OR для комутатора верхнього рівня або в якості виходу сигналу.

Модуль REA 101 включає в себе функцію вимірювання максимального трифазного струму або двофазного і нейтрального струму, що підвищує надійність виявлення дугового ланцюга за рахунок виключення ненавмисного перемикача, спрацьованого реакцією на світло, не пов'язаного з дугою CW, наприклад, з фотоспалаху.

Вбудована система самодіагностики REA 101 безперервно контролює робочі напруги, цілісність з'єднань між основним модулем і модулями розширення, а також оптоволоконний канал зв'язку між основними модулями і модулями розширення. Будь-які пошкодження або несправності, виявлені системою самодіагностики, будуть використані для залучення уваги оператора. Якщо пошкодження буде виявлено, модуль буде заблокований, щоб він не діяв неправильно.

Чому варто вибрати компанію АВВ?

• Оптоволоконний датчик шлейфу або радіальної конфігурації, або точковий датчик для виявлення дугового світла
• Два високошвидкісних виходи IGBT для прямого відключення Switch
• Два оптичних роз'єму для швидкої передачі сигналів (світло/струмо/вимкнення сигналів) між основними модулями, також довгі
дистанційний
