Модульний вимикач-роз'єднувач з повітряною ізоляцією зовнішньої установки NPS (стандарт МЕК)

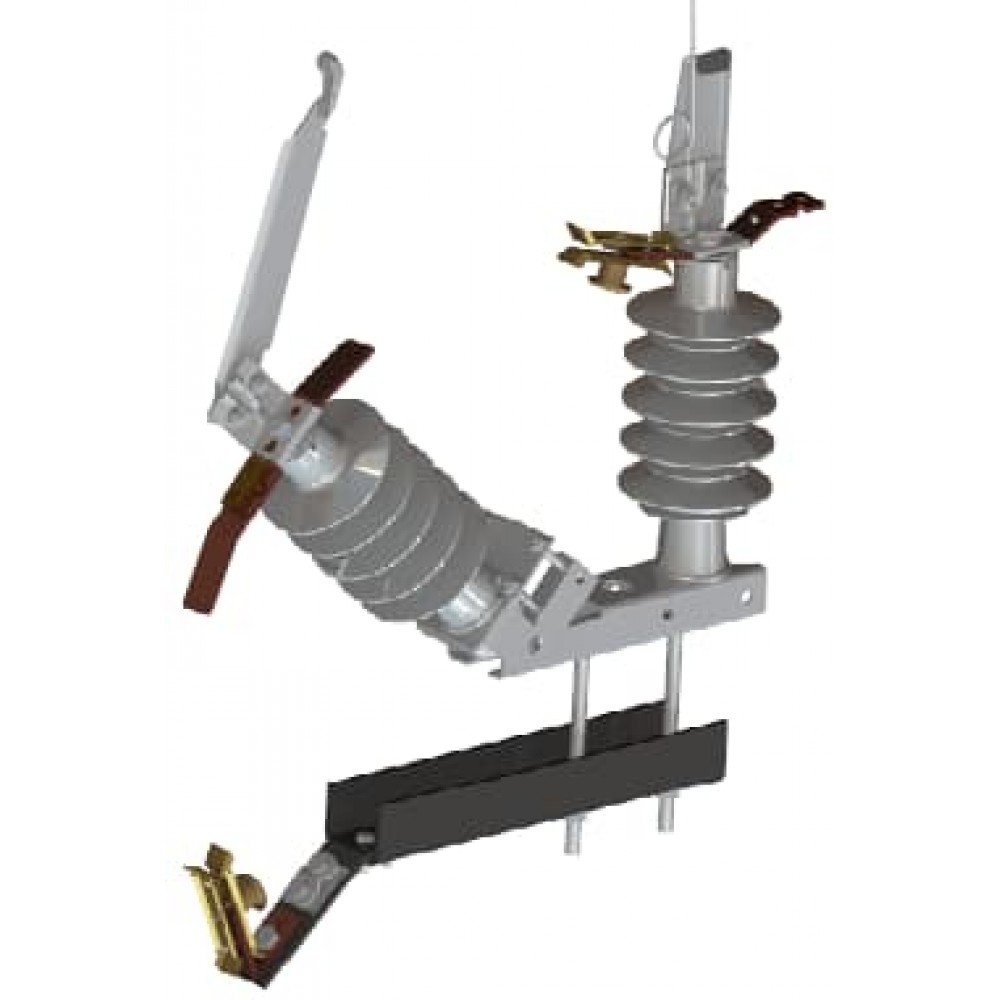

Малюнок 1. Зовнішній вигляд NPS.

Модульна конструкція та задані властивості забезпечують вимикачу NPS роль ключового компонента у майбутніх розумних енергосистемах.

Розумний запас міцності закладено в механічні та електричні характеристики, які, у свою чергу, забезпечують надійність роз'єднувачів ABB за будь-яких обставин.

Завдяки модульній системі конструкції з широким спектром аксесуарів, роз'єднувачі підходять для всіх різних застосувань в мережі.

При необхідності систему можна розширювати та модернізувати.

Зазвичай достатньо, щоб покрити звичайні програми на десятиліття використання. Роз'єднувачі були спроектовані із самого початку для усунення несправностей.

Особливості

• механічно стійка конструкція для різноманітних кліматичних умов;
• гнучкі можливості монтажу та встановлення;
• модульна конструкція NPS зводить до мінімуму складання та встановлення на місці;
• широкий діапазон параметрів струму відключення;
• компактна упаковка знижує витрати на транспортування та зберігання;
• ізолятори з порцеляни, епоксидної смоли та силікону;
• спеціальне оброблення поверхні металу;
• міцні та стійкі до корозії матеріали;
• у камерах гальмування олія не використовується для охорони навколишнього середовища та скорочення витрат на технічне обслуговування;
• призначений для оснащення широким спектром додаткових модульних аксесуарів:
• заземлювачі з обох боків головного вимикача;
• окремі рішення із заземлювачем;
• трансформатори струму та обмежувачі перенапруги на одній опорі;
• струмообмежуючі запобіжники;
• механізми ручного чи моторного приводу;
• широкий вибір шаф керування, що дозволяють встановлювати комунікаційне обладнання.

Сфера застосування

NPS може працювати в будь-яких кліматичних умовах і може встановлюватися в різних положеннях із ручним або дистанційним керуванням. Роз'єднувачі, оснащені електроприводами, можуть бути використані у рішеннях системної автоматизації розподільних мереж з використанням функцій дистанційного керування або автоматичного увімкнення. У цьому випадку, крім моторного приводу, NPS буде оснащено найновішими системами автоматизації. Таким чином, вимикачі-роз'єднувачі NPS стануть невід'ємною частиною розробки інтелектуальних мереж.

Може застосовуватися для дистанційного керування - оптимізація повітряної мережі, автоматичного повторного включення (функція секційного вимикача), виявлення та локалізації збоїв, зв'язку з локальними системами Scada.

Технічні показники

Опис

Конструкція NPS заснована на багаторічному досвіді роботи з установками в усьому світі. Завдяки NPS ABB забезпечує надійну роботу в будь-яких кліматичних умовах та конфігураціях. Крім того, NPS можна керувати вручну або дистанційно, з можливістю включення в автоматизовані мережі як секціоналізатор.

Завдяки модульній конструкції та важливим конструктивним особливостям NPS є ключовим компонентом у створенні майбутніх інтелектуальних мереж.

Малюнок 2. Робочі положення NPS.

• a) Головний вимикач замкнутий. Розімкнутий заземлювач.
• b) Головний вимикач розімкнуто. Розімкнутий заземлювач.
• c) Головний вимикач розімкнуто. Заземлювач замкнутий.

Модульна конструкція NPS дозволяє використовувати широкий спектр аксесуарів для застосування вимикачів з повітряною ізоляцією для зовнішнього застосування. NPS можна розширити і адаптувати до мінливих потреб розподільчої мережі навіть після встановлення.

Пропонуються ізолятори трьох типів:

• фарфорові;
• епоксидні (циклоаліфатичні);
• силіконові.

Епоксидні та силіконові ізолятори забезпечують зменшену вагу, стійкість до механічних ударів та хороші характеристики у сильно забруднених зонах. Для досягнення високих показників витоку в забруднених зонах пропонується широкий вибір ізоляторів.

NPS в стандартній комплектації забезпечений пластинами, що ламаються. Якщо потрібні вищі номінали переривання, передбачені камери переривання.

Основний шлях проходження струму – це електролітична мідь, покрита сріблом для забезпечення досить низького рівня контактного опору.

Конструкція головних контактів складається з мідних наконечників, закріплених пружинами з нержавіючої сталі. Така конструкція забезпечує автоматичне позиціонування основних контактів у замкнутому положенні. Крім того, ця конструкція вимагає меншого зусилля для включення та вимкнення роз'єднувача.

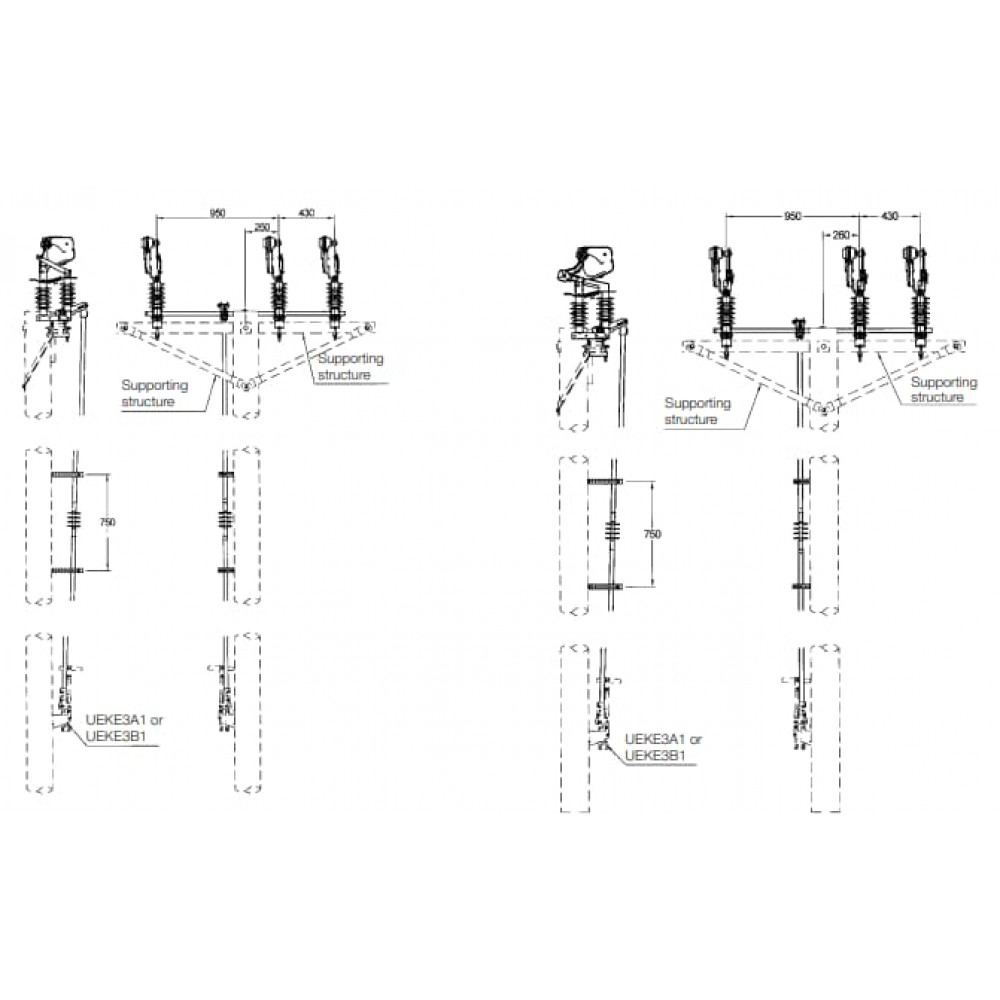

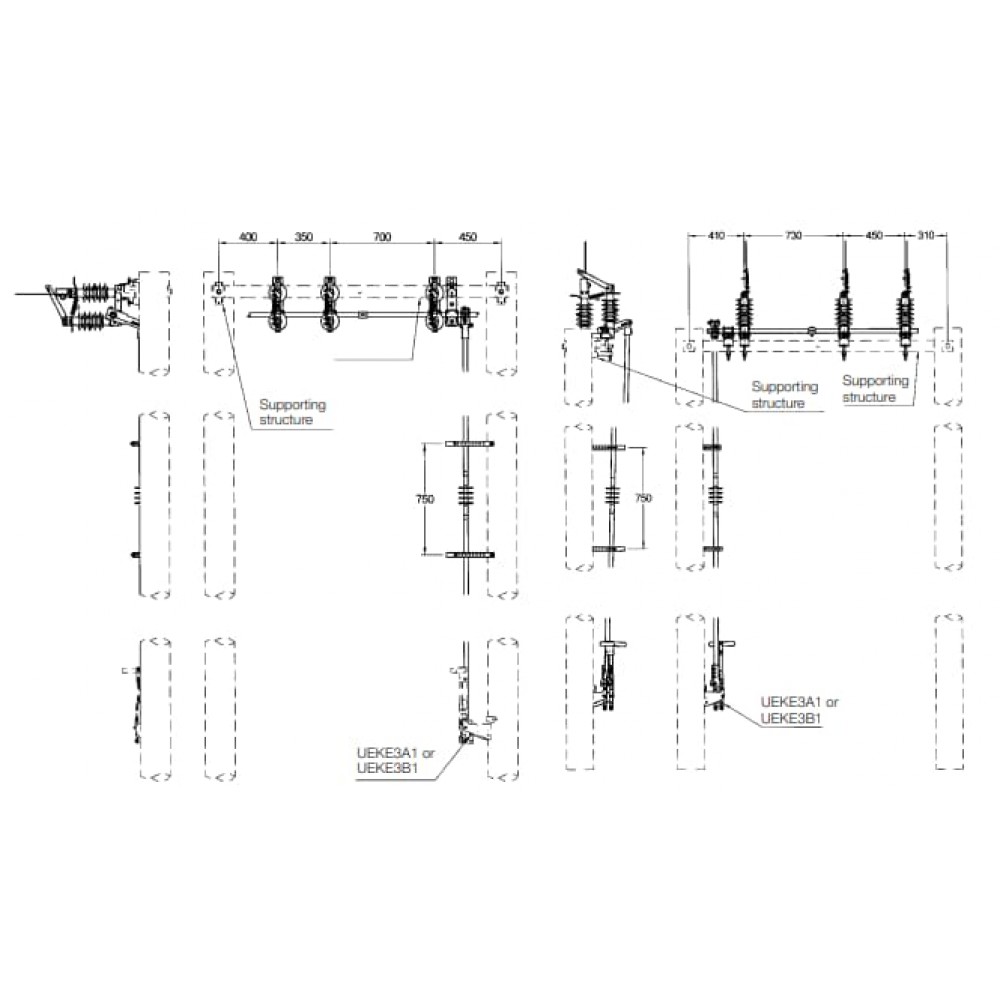

Двополюсне горизонтальне встановлення (дерев'яний стовп)

Однополюсне горизонтальне встановлення (дерев'яний стовп)

Однополюсне горизонтальне встановлення (бетонна прямокутна опора)

Однополюсна конструкція з горизонтальним встановленням на сталевих опорах

Вертикальне встановлення з однією опорою (бетонна кругла опора)

Малюнок 3. Можливості NPS.

Стійкість до короткого замикання NPS збільшується внаслідок дії електродинамічних сил під час протікання струму короткого замикання через шлях струму. Крім того, наконечники можна перевернути на 180°, що продовжує термін служби контактів.

Усі сталеві компоненти оцинковані, що забезпечує високий рівень корозійної стійкості. Усі мідні компоненти покриті сріблом, за винятком клем, які покриті оловом, що дозволяє підключати лінійні клеми з алюмінію або міді до NPS без погіршення їхньої роботи. Усі алюмінієві компоненти виготовлені із спеціального сплаву, що забезпечує високу стійкість до екстремальних умов експдуатації. Доступні ізолятори з ацеталевої смоли для роз'єднувачів на напругу до 24 кВ або композитні ізолятори на напругу до 36 кВ, які використовуються у сполучних стрижнях між приводним механізмом та вимикачем.

Всі стандартні деталі кріплення оцинковані або виконані з нержавіючої сталі. Це дозволяє вимикачу навантаження NPS забезпечувати тривалу роботу навіть у найсуворіших умовах.

Камери відключення

У NPS використовуються чотири різні варіанти відключення номінального струму. Використовуючи один із 2-х типів камер, можна досягти значних показників номінальних струмів відключення:

• стандартні гнучкі відключаючі штирі для відключення малих струмів (до 25 А для 24 кВ, до 40 А для 12 кВ);
• спеціальні (К1) вимикачі для відключення високих струмів (до 50 А при 24 кВ, до 80 А при 12 кВ)
• камера вимикання повітряного типу (К4) з здатністю, що відключає, до 250 А (24кВ);
• камера вимикання повітряна (К5) з здатністю, що відключає, до 630 А (24кВ).

Шафи керування

Шафи NPS призначені для дистанційного керування та локальної автоматизації вимикачів навантаження та інших подібних типів з робочим рухом вгору/вниз. Разом з блоками контролю та управління ABB REC 501 або REC 523 можуть бути реалізовані як прості пристрої для віддалених операцій увімкнення/вимкнення, так і складніші для автоматичного секціонування та вимірювання.

Шафи управління також можуть використовуватись без вбудованого моторного механізму. Їх можна використовувати як головний термінал для контролю та управління існуючими моторними пристроями для внутрішніх та зовнішніх вимикачів-роз'єднувачів та інших пристроїв із моторним приводом. Це також застосовно для комутаційних пристроїв із вбудованим виконавчим механізмом.

Характеристики шафи управління:

• включає в себе провідні та ведені блоки;
• може бути оснащений електронікою/інтелектуальним електронним пристроєм сторонніх виробників
• два типорозміри шафи;
• клеми для встановлення різних інтелектуальних електронних пристроїв;
• доступні з різними опціями – батареї, зарядні пристрої;
• робота роз'єднувачів вгору/вниз стрижнем;
• корпус та механізм з нержавіючої сталі;
• пилозахист (IP55) для забезпечення тривалого терміну служби критично важливих електричних компонентів.

Фазові елементи

Фазові елементи засновані на двох типах ізоляторів - фарфорі та епоксидні. Входять до стандартної комплектації. Їх можна замінити на камери для руйнування.

Фазові елементи з відбійними штирями і повітряними відсікаючими камерами можуть встановлюватися як горизонтально, так і вертикально. Фазові елементи з камерою розмикання, заповнені трансформаторним маслом, код К2, можна встановлювати лише горизонтально.

Ізолятори

Ізолятори фарфорові бувають суцільними та заскленими. Ізолятори проходять ультразвукові випробування та повну серію механічних випробувань.

Епоксидні ізолятори виготовлені із циклоаліфатичної епоксидної литої смоли, яка дуже підходить для використання на відкритому повітрі. Вони легкі, ударостійкі та дуже стійкі до виникнення дуги.

Для різних умов навколишнього середовища можна вибрати ізолятори з різною довжиною витоку.

Керуючі пристрої

Для дистанційного керування роз'єднувачами NPS будь-який ручний пристрій керування може бути замінений пристроєм керування двигуном.

Пристрій керування двигуном має усі необхідні функції безпеки. Керуючий пристрій може бути механічно заблоковано за допомогою навісного замка, щоб запобігти використанню як двигуна, так і ручного механізму управління. Двері вольєра також можна замкнути на замок. Крім можливості дистанційного керування, пристроєм можна керувати за допомогою кнопок місцевого керування або за допомогою рукоятки. При перемиканні на ручний режим електричні функції автоматично блокуються.

Пристрій керування двигуном витримує температуру довкілля до -50°C. Для запобігання корозії та конденсації в ньому встановлено протиконденсатний нагрівач потужністю 20 Вт 220 В змінного струму. Корпус виготовлений з нержавіючої сталі, а всі інші частини не схильні до корозії.

Плавкі вставки з високою розривною здатністю

Плавкі вставки OFCD є струмообмежуючими та використовуються для захисту трансформаторів від короткого замикання. Їх високі характеристики відключення забезпечують селективність з живильним автоматичним вимикачем.

Моторний приводний пристрій

Ручний приводний механізм може бути замінений моторним приводним пристроєм UEMC 50. Пристрій виконаний у корпусах чотирьох розмірів та з двома різними швидкостями обертання. Корпус зі ступенем захисту IP44 або IP55 виготовлений з нержавіючої сталі, а всі інші частини не піддаються корозії. Всі типи включають:

• кінцеві вимикачі;
• блокуючий вимикач для ручного керування;
• нагрівач та додатковий контакт NC+1 NO;
• ручну рукоятку для аварійного використання (потрібно 20 обертів рукоятки).
