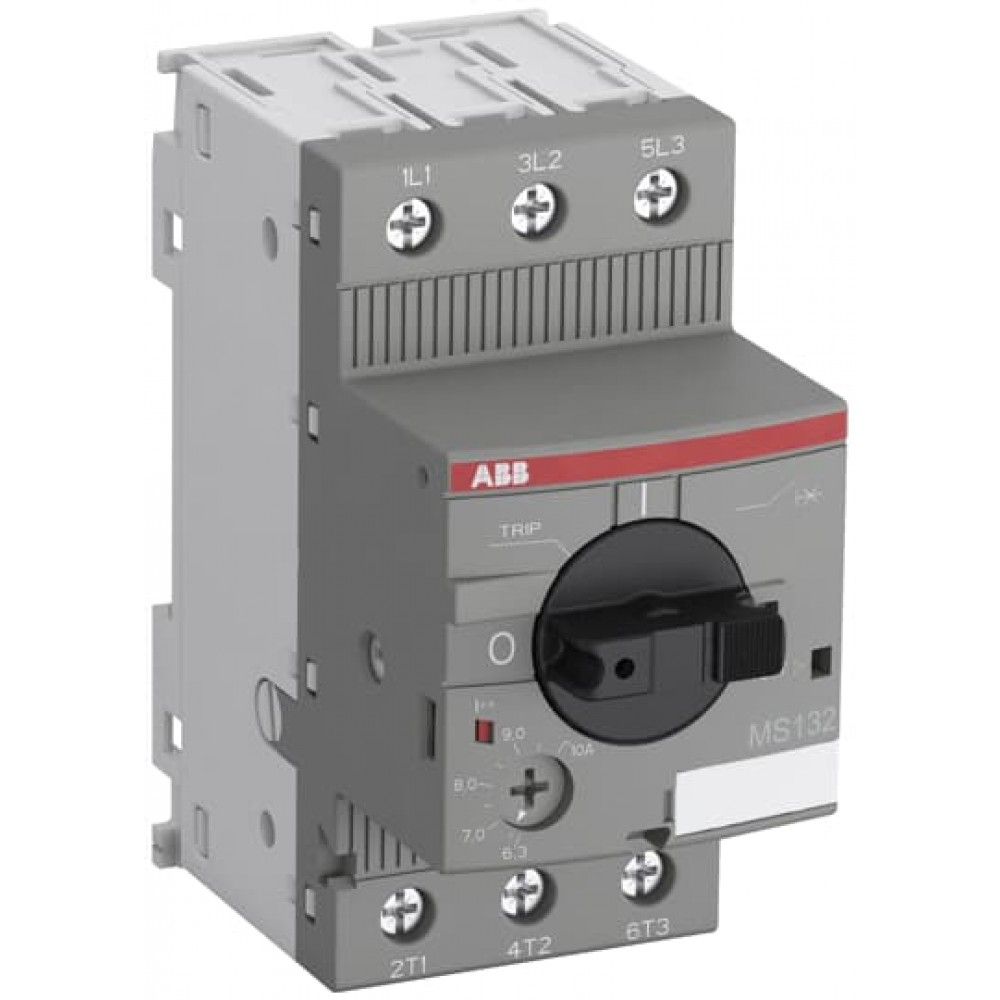

MS132-0.16 автом вимикач захисту двигуна MS132-0.16 ControlGear Equip

Відгуки:

(0)

Код товару: 1SAM350000R1001
Артикул: 1SAM350000R1001
Наявність: Pre-Order

1 988.16грн.

Основні характеристики

Всі характеристики

Кількість полюсів:: 3

Номінальна робоча напруга:: Главная цепь 250 V DC; Главная цепь 690 V AC

Номінальна частота (f):: Главная цепь 50 Гц; Главная цепь 60 Гц

Номінальний робочий струм (I e ):: 0.16 A

Номінальний робочий струм, DC-5 (I e ):: 0.16 A

Кількість:

MS132-0.16 Ручний пускач двигуна Ручний пускач двигуна MS132-0.16 (також відомий як автоматичний вимикач захисту двигуна або ручний протектор двигуна) - це компактний пристрій шириною 45 мм з номінальним робочим струмом Ie = 0,16 А. Цей пристрій використовується для вручну включати та вимикати двигуни та захищати їх надійно та без необхідності запобіжника від коротких замикань, перевантажень та несправностей фаз. Ручний пускач двигуна пропонує номінальну потужність короткого замикання на коротке замикання Ics = 100 кА при 400 В змінного струму та клас відключення 10. Додаткові функції - функція вбудованого відключення, компенсація температури, механізм без відключення та поворотна ручка з чітким перемикачем індикація положення Ручний пускач двигуна підходить для три- та однофазних застосувань. Ручка блокується для захисту від несанкціонованих змін. Додаткові контакти, сигнальні контакти, викиди з напругою, відключення маневри, 3-фазні шини, силові блоки живлення доступні як аксесуар.

Характеристики

Кількість полюсів: 3

Номінальна робоча напруга: Главная цепь 250 V DC; Главная цепь 690 V AC

Номінальна частота (f): Главная цепь 50 Гц; Главная цепь 60 Гц

Номінальний робочий струм (I e ): 0.16 A

Номінальний робочий струм, DC-5 (I e ): 0.16 A

Номінальний робочий струм, АС-3 (I e ): 0.16 A

Тип клем: Клеммы с винтовым зажимом

1 Depth / Length: 95 мм

1 EAN: 4013614400018

1 Gross Weight: 0.23 kg

1 Height: 50 мм

1 Units: box 1 штука

1 Width: 92 мм

2 Depth / Length: 395 мм

2 EAN: 4013614408915

2 Gross Weight: 9.586 kg

2 Height: 210 мм

2 Units: carton 40 штука

2 Width: 280 мм

Connecting Capacity Main Circuit UL/CSA: Гибкий 1/2x 16-12 AWG; Многожильный 1/2x 16-12 AWG

Contact Position Indication: ON / OFF / TRIP

cULus Certificate: cUL_E137861

Cut-off Current Characteristic: 1SAM300508F0003; 1SAM300508F0001

DNV GL Certificate: 1SAA963001-0304

EAC Certificate: 1SAA963000-2701

Full Load Amps Motor Use: (208 V AC) Three Phase 0.16 A; (200 V AC) Three Phase 0.16 A; (220 ... 240 V AC) Three Phase 0.16 A; (440 ... 480 V AC) Three Phase 0.16 A; (550 ... 600 V AC) Three Phase 0.16 A

General Use Rating UL/CSA: (600 V AC) 0.16 A

IDEA Granular Category Code (IGCC): 4845 >> 3 Pole Motor Circuit Protector Circuit Breakers

I²t Characteristic: 1SAM300507F0003; 1SAM300507F0001

KC Certificate: 1SAA963002-1501

Locked Rotor Amps: (220 ... 240 V AC) Three Phase 0.96 A; (550 ... 600 V AC) Three Phase 0.96 A; (200 V AC) Three Phase 0.96 A; (208 V AC) Three Phase 0.96 A; (440 ... 480 V AC) Three Phase 0.96 A

Maximum Operating Voltage UL/CSA: Главная цепь 600 V AC

Maксимально допустима робоча висота: 2000 m

Minimum Mounting Distance: Electrical Conductive Board, Horizontal - Up to 400 V 0 мм; Electrical Conductive Board, Horizontal - Up to 690 V 1.5 мм; Electrical Conductive Board, Vertical 75 мм; Other Device Same Type, Horizontal 0 мм; Other Device Same Type, Vertical 150 мм

Short-Circuit Current Rating (SCCR): Any UL Listed Fuses or Circuit-Breakers, Group Installations (600 V AC) 47 kA; Manual Self-Protected Combination Controllers (Type E), (600Y / 347 V AC) 47 kA; Any UL Listed Fuses or Circuit-Breakers, Tap Conductor Protection in Group Installations (480 V AC) 65 kA; Any UL Listed Fuses or Circuit-Breakers, Motor Disconnect (480 V AC) 65 kA; Manual Self-Protected Combination Controllers (Type E), (480Y / 277 V AC) 65 kA; Any UL Listed Fuses or Circuit-Breakers, Tap Conductor Protection in Group Installations (600 V AC) 47 kA; Any UL Listed Fuses or Circuit-Breakers, Motor Disconnect (600 V AC) 47 kA; Any UL Listed Fuses or Circuit-Breakers, Group Installations (480 V AC) 65 kA

Tightening Torque UL/CSA: Главная цепь 10 ... 12 in·lb

Time-Current Characteristic Curve: 1SAM300505F0101

Інструкції та керівництва (частина 2): 2CDC131060M0202

Інструкції та керівництва: 2CDC131022M6802

Віброміцність згідно МЕК 60068-2-6: 5g / 3 ... 150 Гц

Втрати потужності: at Rated Operating Conditions per Pole 0.7 ... 1.7 W

Діапазон настройки: 0.10 ... 0.16 A

Довжина зачистки дроти: Главная цепь 9 мм

Код класифікації об'єкта: F

Компенсація температури навколишнього середовища: Да

Комутаційна зносостійкість: 50000 цикл

Крутний момент затягування: Главная цепь 0.8 ... 1.2 N·m

Механічна зносостійкість: 100000 цикл

Монтаж на DIN-рейці: Монтажная рейка 35 x 7,5 мм; Монтажная рейка 35 x 15 мм

Монтажне положення: Position 1 to 6

Номінальна витримується імпульсна напруга (U imp ): Главная цепь 6 кВ

Номінальна гранична відключає здатність при короткому замиканні (I cu ): (400 В AC) 100 kA; (690 В AC) 100 kA; (500 В AC) 100 kA; (230 В AC) 100 kA; (440 В AC) 100 kA

Номінальна напруга ізоляції (U i ): 690 V

Номінальна робоча відключає здатність при короткому замиканні (I cs ): (400 В AC) 100 kA; (250 V DC) 3 Poles in Series 10 kA; (690 В AC) 100 kA; (500 В AC) 100 kA; (230 В AC) 100 kA; (440 В AC) 100 kA

Номінальна робоча потужність, AC-3 (P e ): (400 V) Three Phase 0.03 kW

Номінальний струм UL: 0.16 A

Номер митного тарифу: 85362010

Перетин кабелю, що підключається-головна ланцюг: Гибкий с зажимом 1/2x 0.75 ... 2.5 мм²; Гибкий 1/2x 0.75 ... 2.5 мм²; Жесткий 1/2x 1 ... 4 мм²; Гибкий с изолированным зажимом 1/2x 0.75 ... 2.5 мм²

Рекомендований інструмент (викрутка): Pozidriv 2

Ступінь забруднення: степень загрязнения 3

Ступінь захисту: Housing IP20; Main Circuit Terminals IP10

Схема розмірів: 1SAM300402F0001

Температура навколишнього середовища: Хранение -50 ... +80 °C; Снаружи корпуса 0 ... +40 °C; Работа -25 ... +60 °C; Работа с компенсацией -25 ... +70 °C

Тип виконавчого елемента (робоча головка): Rotary Handle

Умовний тепловий струм на відкритому повітрі (I th ): Main Circuit 0.16 A

Уставка номінального миттєвого струму короткого замикання (I i ): 2 A

Чиста вага виробу: 0.215 кг

Чистий висота вироби: 90 мм

Чистий товщина вироби: 86.75 мм

Чистий ширина вироби: 45 мм
