- Код товару: 1SCA126551R1001
- Артикул: 1SCA126551R1001
- Наявність: Pre-Order
0.00грн.
Знайшли дешевше?
Основні характеристики
Всі характеристики
Кількість полюсів::
1
Номінальна робоча напруга::
500 V
Номінальний короткочасно витримує струм (I cw )::
для 1,0 с 0.12 kA; for 3 s 0.07 kA
Номінальний робочий струм, АС-22А (I e )::
(500 В) 10 A
Номінальний робочий струм, АС-23А (I e )::
(230 V) Three Phase 7.6 A; (400 V) Three Phase 6.5 A; (230 V) Single Phase 7.2 A; (400 V) Single Phase 6.1 A

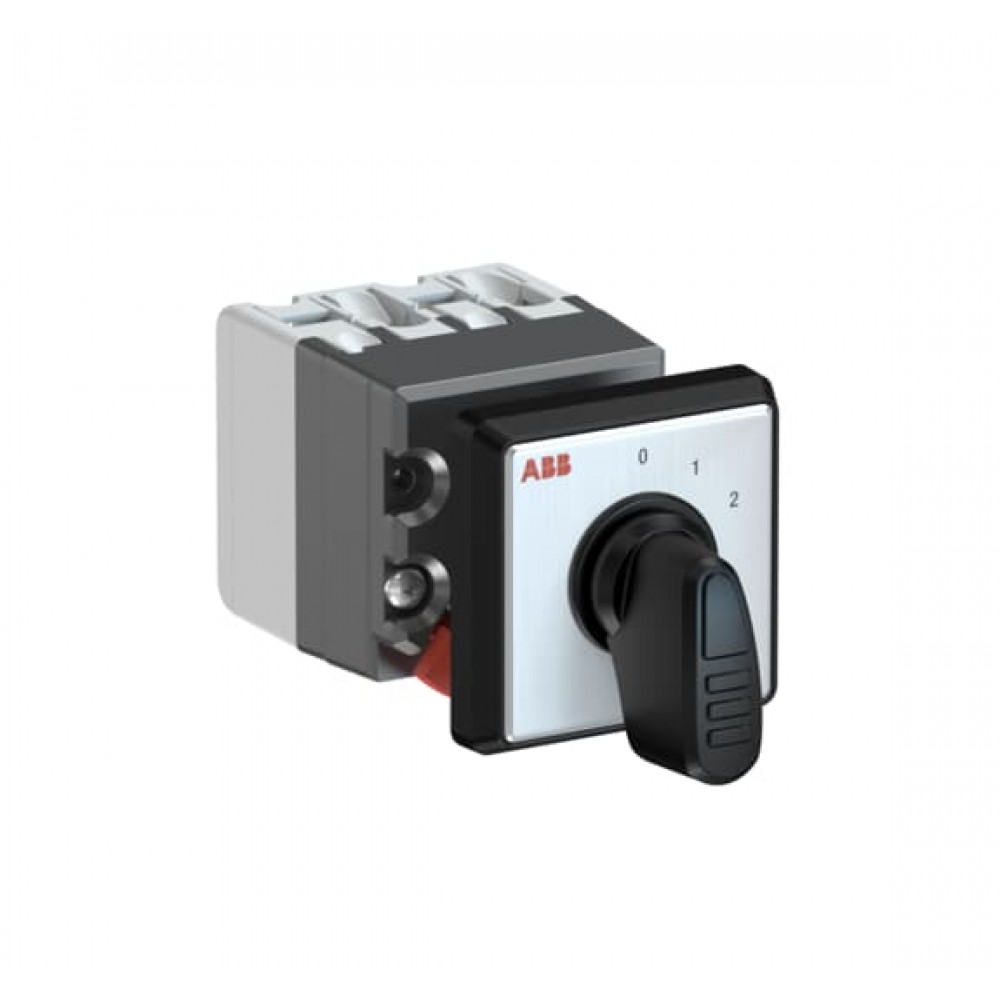

OC10G02PNBN00NSO21 Вимикач кулачкового вимикача OC10 Кулачковий вимикач, Ith = 10A, багатоступінчастий, 2-контактний, кріплення дверних дверей, чорна основна ручка. Чорна ручка та передня панель зі стандартним текстом включені. Спеціальні гравіровані лицьові пластини, які можна замовити як окремі предмети.
Характеристики
Характеристики
Кількість полюсів:
1
Номінальна робоча напруга:
500 V
Номінальний короткочасно витримує струм (I cw ):
для 1,0 с 0.12 kA; for 3 s 0.07 kA
Номінальний робочий струм, АС-22А (I e ):
(500 В) 10 A
Номінальний робочий струм, АС-23А (I e ):
(230 V) Three Phase 7.6 A; (400 V) Three Phase 6.5 A; (230 V) Single Phase 7.2 A; (400 V) Single Phase 6.1 A
Тип клем:
Клеммы с винтовым зажимом
1 Depth / Length:
108 мм
1 EAN:
6417019565217
1 Gross Weight:
0.04 kg
1 Height:
50 мм
1 Units:
1 штука
1 Width:
50 мм
Last Ordering Date:
2020-09-30 All Countries
Number of Contacts:
2
Rated Continuous Thermal Current:
10 A
WEEE Category:
5. Small Equipment (No External Dimension More Than 50 cm)
Інструкції та керівництва:
1SCC302013F0006
Втрати потужності:
0.6 W
Код класифікації об'єкта:
Q
колір:
Black
Монтажна схема:
1SCC302014M0201
Номінальна витримується імпульсна напруга (U imp ):
2.5 кВ
Номінальна напруга ізоляції (U i ):
500 V
Номінальна робоча потужність, AC-23A (P e ):
(400 V) Three Phase 3 kW; (230 V) Three Phase 1.8 kW
Номінальний струм UL:
600 V AC 10 A
Спеціальні функції:
Multistep switch: 2-step, with 0-position: 12 o'clock, step angle 30°, front plate 0-1-2
Ступінь забруднення:
степень загрязнения 3
Тип корпуса:
Not enclosed
Тип монтажа:
Snap-on door mounting
Тип рукоятки:
Basic handle
Умовний тепловий струм (I the ):
В закрытом исполнении 10 A
Умовний тепловий струм на відкритому повітрі (I th ):
q = 40 °C 10 A
Чиста вага виробу:
kg; 0.04
Чистий висота вироби:
32 мм
Чистий товщина вироби:
69 мм
Чистий ширина вироби:
32 мм
Технічна інформація
- Каталог. Кулачковые переключатели ОС 10...25
- OC10, OC16, OC25 wiring diagrams
- OC10, OC16, OC25
- Switches, Rotary cam switches, OC 10...25 Amperes - InDesign files
- OC cam switches 2D_3D CAD drawings
- Declaration of conformity / Cam switches OC10 and OC25
- Switches, Rotary cam switches, OC 10...25 Amperes.
- Switches, Rotary cam switches, OC10...25 Amperes. Animation, flash video.
- Switches, Rotary cam switches, OC10...25 Amperes. Animation, 1920x1080 MP4.
