- Код товару: 1SCA126509R1001
- Артикул: 1SCA126509R1001
- Наявність: Pre-Order
0.00грн.
Знайшли дешевше?
Основні характеристики
Всі характеристики
Кількість полюсів::
1
Номінальна робоча напруга::
500 V
Номінальний короткочасно витримує струм (I cw )::
для 1,0 с 0.12 kA; for 3 s 0.07 kA
Номінальний робочий струм, АС-22А (I e )::
(500 В) 10 A
Номінальний робочий струм, АС-23А (I e )::
(230 V) Three Phase 7.6 A; (400 V) Three Phase 6.5 A; (230 V) Single Phase 7.2 A; (400 V) Single Phase 6.1 A

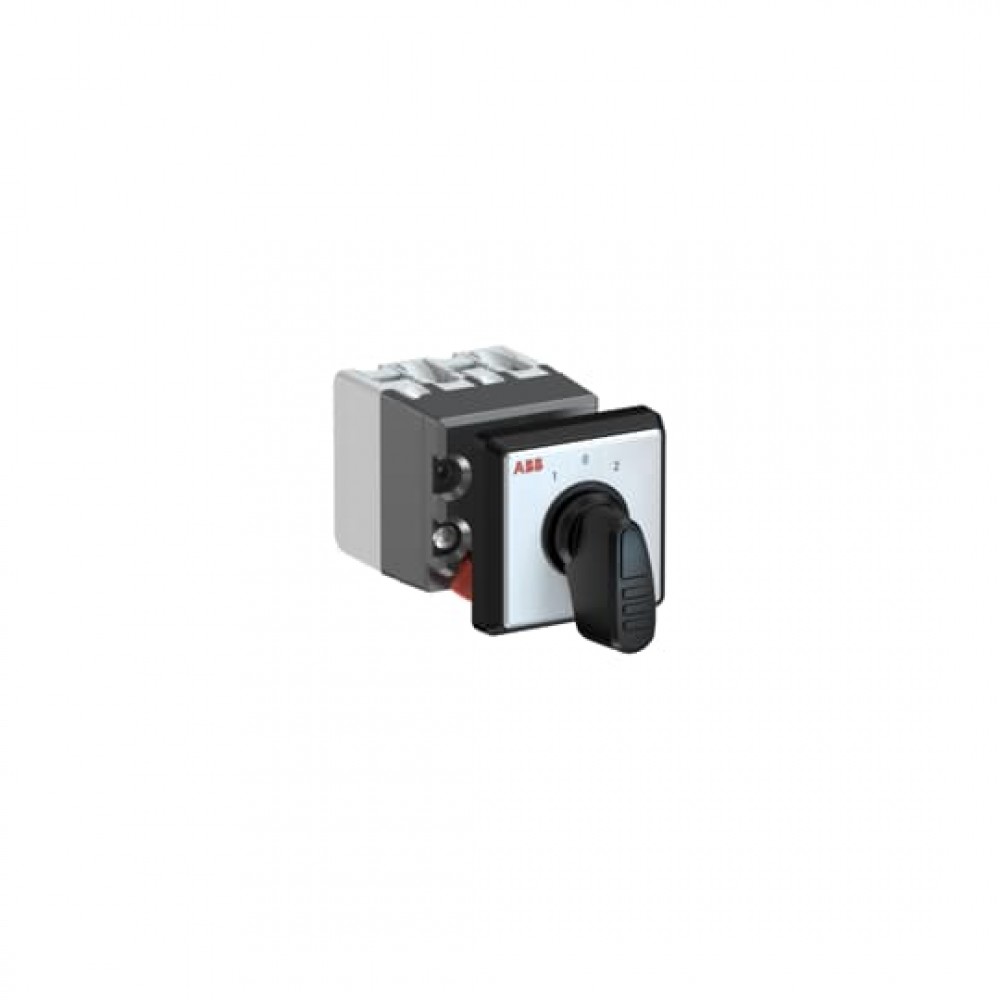

OC10G02PNBN00NURR1 Вимикач кулачкового вимикача OC10 Кулачковий вимикач, Ith = 10A, переключення, 2-контактний контакт, кріплення дверних дверей, чорна основна ручка. Чорна ручка та передня панель зі стандартним текстом включені. Спеціальні гравіровані лицьові пластини, які можна замовити як окремі предмети.
Характеристики
Характеристики
Кількість полюсів:
1
Номінальна робоча напруга:
500 V
Номінальний короткочасно витримує струм (I cw ):
для 1,0 с 0.12 kA; for 3 s 0.07 kA
Номінальний робочий струм, АС-22А (I e ):
(500 В) 10 A
Номінальний робочий струм, АС-23А (I e ):
(230 V) Three Phase 7.6 A; (400 V) Three Phase 6.5 A; (230 V) Single Phase 7.2 A; (400 V) Single Phase 6.1 A
Тип клем:
Клеммы с винтовым зажимом
1 Depth / Length:
108 мм
1 EAN:
6417019564791
1 Gross Weight:
0.04 kg
1 Height:
50 мм
1 Units:
1 штука
1 Width:
50 мм
Last Ordering Date:
2020-09-30 All Countries
Number of Contacts:
2
Rated Continuous Thermal Current:
10 A
WEEE Category:
5. Small Equipment (No External Dimension More Than 50 cm)
Інструкції та керівництва:
1SCC302013F0006
Втрати потужності:
0.6 W
Код класифікації об'єкта:
Q
колір:
Black
Монтажна схема:
1SCC302014M0201
Номінальна витримується імпульсна напруга (U imp ):
2.5 кВ
Номінальна напруга ізоляції (U i ):
500 V
Номінальна робоча потужність, AC-23A (P e ):
(400 V) Three Phase 3 kW; (230 V) Three Phase 1.8 kW
Номінальний струм UL:
600 V AC 10 A
Спеціальні функції:
Change-over switch: With 0-position: 12 o'clock, with two sided spring return, step angle 30°, front plate 1-0-2
Ступінь забруднення:
степень загрязнения 3
Тип корпуса:
Not enclosed
Тип монтажа:
Snap-on door mounting
Тип рукоятки:
Basic handle
Умовний тепловий струм (I the ):
В закрытом исполнении 10 A
Умовний тепловий струм на відкритому повітрі (I th ):
q = 40 °C 10 A
Чиста вага виробу:
kg; 0.04
Чистий висота вироби:
32 мм
Чистий товщина вироби:
69 мм
Чистий ширина вироби:
32 мм
Технічна інформація
- Каталог. Кулачковые переключатели ОС 10...25
- OC10, OC16, OC25 wiring diagrams
- OC10, OC16, OC25
- Switches, Rotary cam switches, OC 10...25 Amperes - InDesign files
- OC cam switches 2D_3D CAD drawings
- Declaration of conformity / Cam switches OC10 and OC25
- Switches, Rotary cam switches, OC 10...25 Amperes.
- Switches, Rotary cam switches, OC10...25 Amperes. Animation, flash video.
- Switches, Rotary cam switches, OC10...25 Amperes. Animation, 1920x1080 MP4.
