Однополюсный трансформатор напряжения для внутренней установки TJE

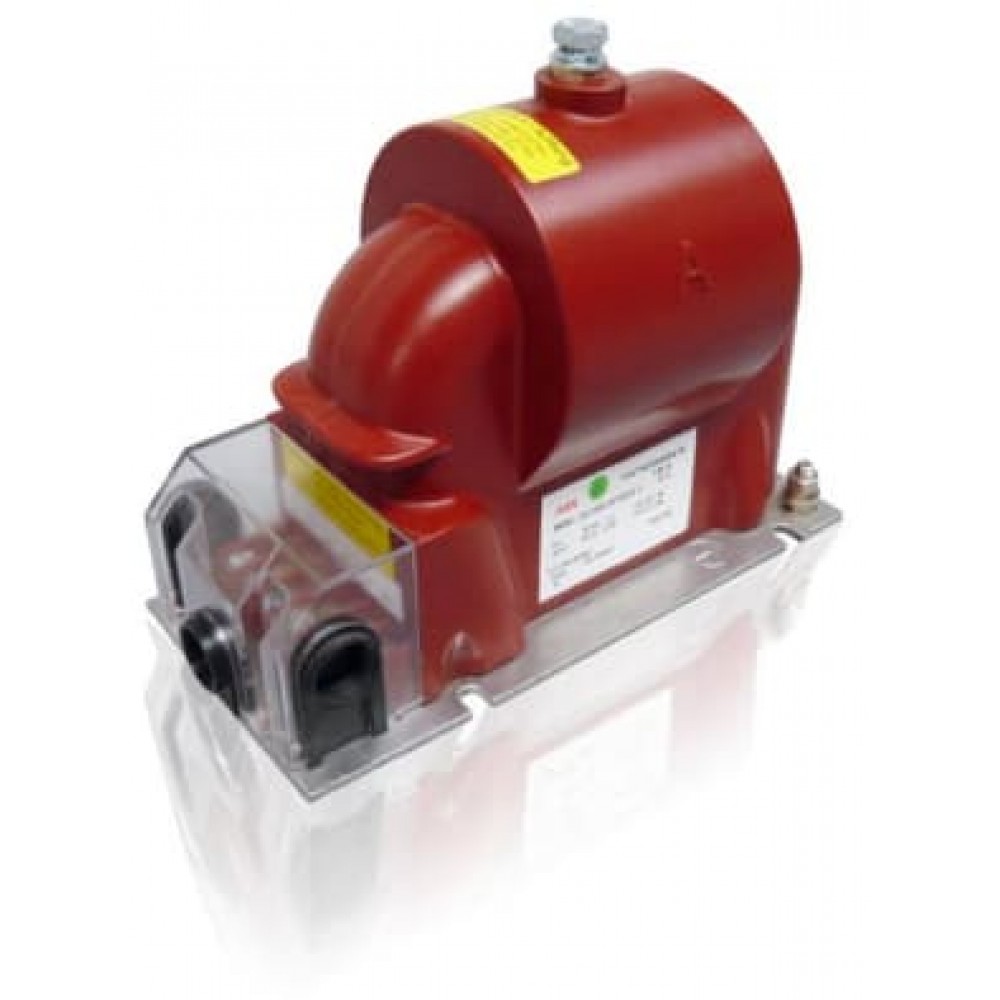

Малюнок 1. Зовнішній вигляд TJE.

Це однофазний трансформатор напруги, у якого один кінець первинної обмотки має бути безпосередньо заземлений. Трансформатори напруги TJE мають нижчі номінали.

Переваги:

• вимірювання та захист до 2-х вторинних обмоток;
• доступні версії, що повторно підключаються;
• доступні більшість електричних стандартів (IEC, AS, BS, ANSI, VDE, CSN, інші на запит);
• можливі рішення не за стандартом DIN, але доступна додаткова опорна планка за стандартом DIN;
• доступний варіант на напругу 12-24 кВ (TJCL);
• додаткова прозора кришка вторинних клем;
• пломбована вторинна клема.

Основні характеристики

Описание

Опис

Однополюсні ізольовані вимірювальні трансформатори напруги типу TJE 3 та TJE 3.1 залиті епоксидною смолою та розраховані на зазначену вище напругу ізоляції. Вони відрізняються розміром базової плити трансформатора, використовуваної забезпечення різних режимів підключення трансформатора до розподільного щита.

вторинна обмотка для вимірювання або захисту

вторинна обмотка з відведенням

дві вторинні обмотки

вимірювальні та допоміжні обмотки

Малюнок 2. Схеми підключення TJE (A та N – відповідно початок та кінець первинної обмотки).

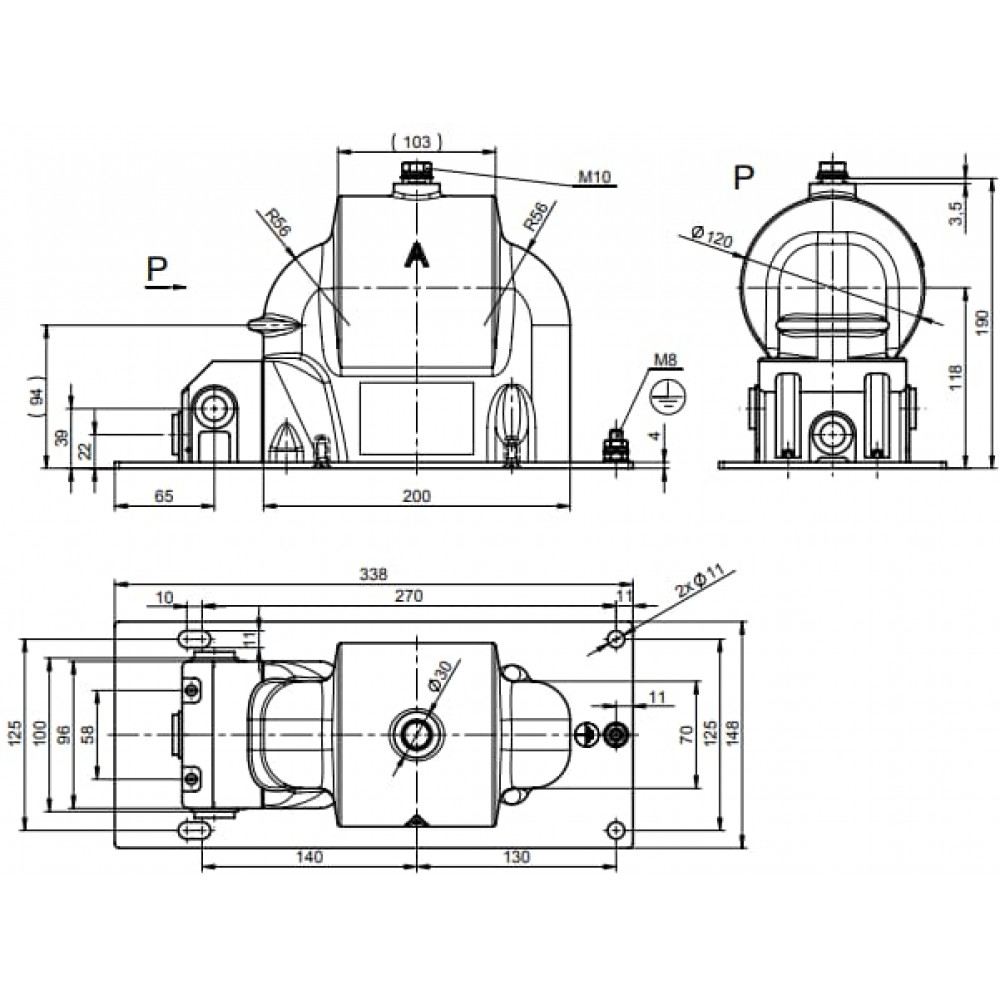

Малюнок 3. Габаритне креслення TJE.

Якщо інше значення не потрібне, трансформатори виготовляються з коефіцієнтом перенапруги 1,9xUn/8 годин. Один висновок первинної обмотки, тобто. включаючи відповідний висновок ізольований від землі до рівня ізоляції, що відповідає номінальному значенню ізоляції. Інша первинна розетка підключається до клеми, причому остання заземляється під час роботи. Більшість трансформаторів оснащено двома вторинними обмотками, перша з яких служить для вимірювання або захисту, а інша з'єднана трикутником трифазної системи живлення.

Під час роботи трансформатора необхідно заземлити одну клему кожної вторинної обмотки, а також одну з клем, з'єднаних трикутником. Вторинні обмотки виведені на литий клемник вторинної обмотки, закритий герметичною кришкою із пластмаси.

Трансформатор може бути встановлений у будь-якому монтажному положенні, у якому корпус трансформатора фіксується чотирма гвинтами. Клема заземлення M8 знаходиться на опорній плиті трансформатора.

Трансформатор може бути розрахований на два первинні рівні напруги (з перемиканням на вторинній стороні) за угодою з виробником.

Трансформатори виробляються відповідно до вимог та постанов наступних стандартів та постанов: IEC, VDE, IEEE, BS, ДСТУ та ČSN.

Додаткові аксесуари

Можуть поставлятися разом із зовнішнім утримувачем запобіжника як опція у разі потреби. Тримач запобіжника оснащений запобіжником JT6 зі струмом відключення 300 мА (рекомендується для напруги мережі вище 6,6 кВ) або 600 мА (рекомендується для напруги до 6,6 кВ). Він поставляється окремо, без монтажу, а разом з усім монтажним приладдям для полегшення установки. Тримач запобіжника із запобіжником також може постачатися повністю окремо.
