Однополюсний трансформатор напруги для внутрішньої установки TJC

TJC 4

TJC 5

TJC 6

TJC 7

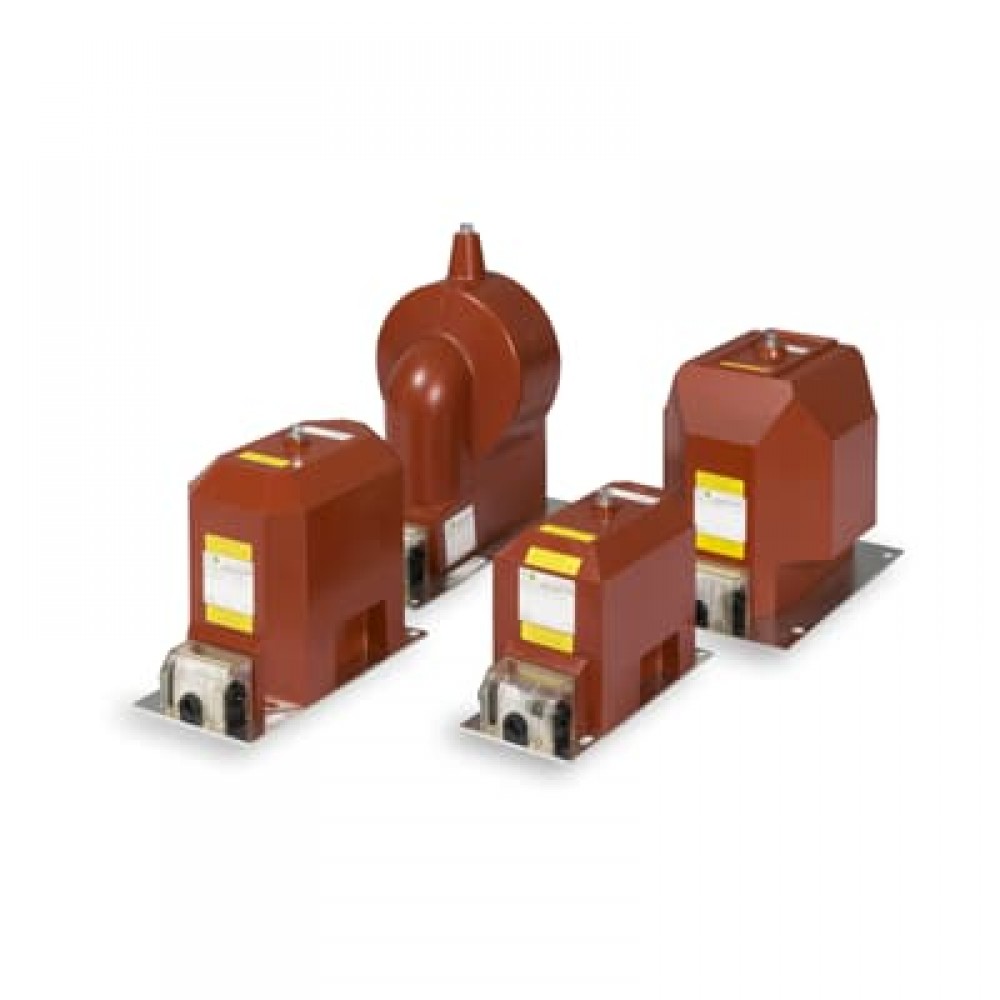

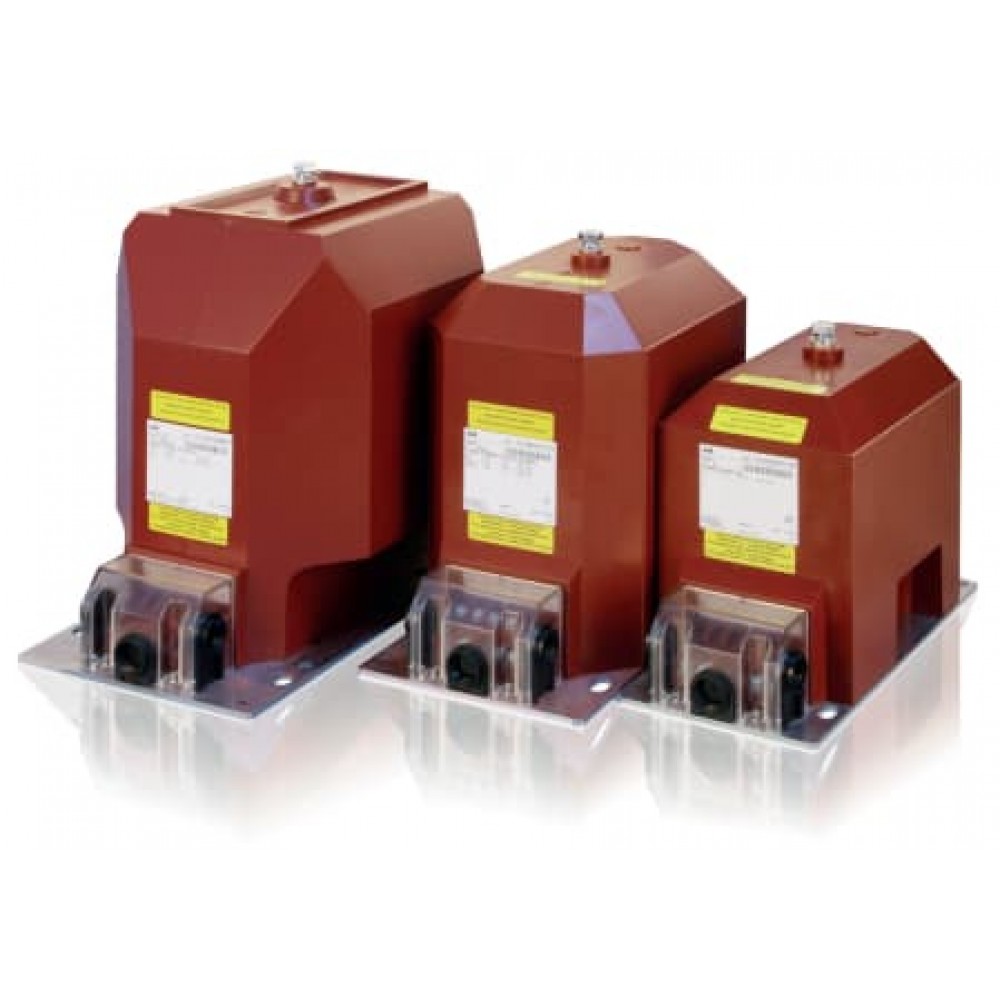

Малюнок 1. Зовнішній вигляд TJC.

Однофазний трансформатор напруги, у якого один кінець первинної обмотки має бути безпосередньо заземлений. Трансформатори напруги TJC підходять для поточного портфеля розподільних пристроїв із повітряною ізоляцією, OEM-партнерів, комунальних підприємств та багатьох інших.

Переваги:

• вимір захисту до 3-х вторинних обмоток;
• доступні версії, що повторно підключаються;
• доступні більшість електричних стандартів (IEC, ДСТУ, AS, BS, ANSI, VDE, CSN, інші на запит);
• розміри згідно з DIN 42600 частина 9;
• доступний варіант з розширеними параметрами напруги 3,6 - 17,5 кВ (TJCH);
• додаткова прозора кришка вторинних клем;
• підходить для тарифного обліку;
• пломбована вторинна клема.

Призначення

Трансформатори напруги TJP призначені для вимірювання та обліку електроенергії при безпосередньому під'єднанні до шин генераторної напруги електричних станцій або висновків генераторів, а також для захисту, автоматики, управління та сигналізації в установках змінного струму номінальною частотою 50 Гц класів напруги до 35 кВ.

Основні показники

Описание

Опис

Однополюсні трансформатори напруги типу ТJC виготовляються з епоксидного компаунда класи напруги від 3 до 35 кВ. Трансформатори виготовляються з коефіцієнтом перенапруги 1,9 за тривалості однофазного замикання мережі на землю 8 годин. Інші значення – на замовлення.

Конструкція з однією основною вторинною обмоткою

Конструкція з однією основною вторинною обмоткою з відпаюванням

Конструкція з двома основними вторинними обмотками

Конструкція з вторинними обмотками (з однією основною та з однією додатковою)

Конструкція з вторинними обмотками з відпаюванням (з однією основною та з однією додатковою)

Малюнок 2.Схеми підключення TJC (A та N – відповідно початок та кінець первинної обмотки).

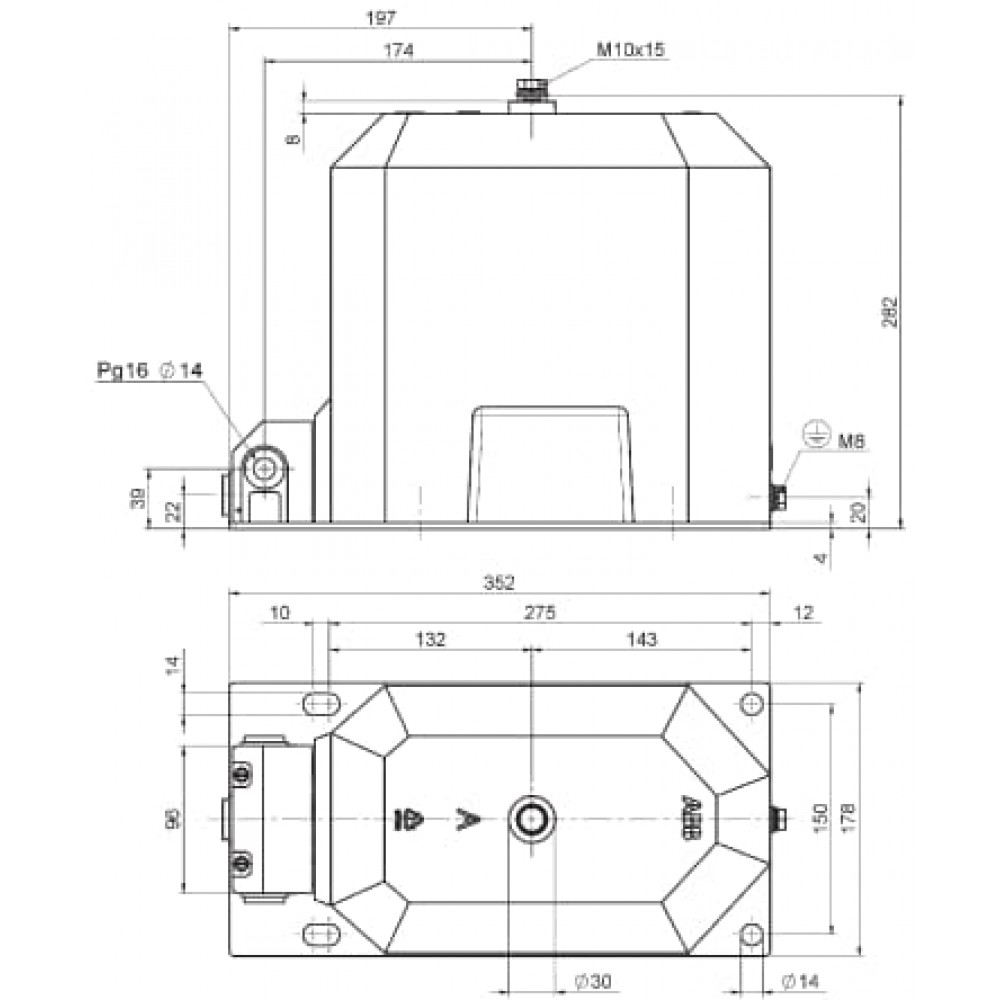

Малюнок 3. Габаритні розміри TJC 6.

Один висновок первинної обмотки ізольований від ґрунту. Інший висновок первинної обмотки заземлено під час експлуатації. Більшість трансформаторів оснащено двома вторинними обмотками, одна з яких використовується для вимірювання, а інша для захисту. На замовлення трансформатор може бути виготовлений з однією додатковою вторинною обмоткою.

Трифазна система трансформаторів додатково може оснащуватися пристроєм запобігання впливу на ТН ефекту ферорезонансу. Назва пристрою – VT-guard, виробництво АВВ. Додаткова інформація на цей пристрій – на запит.

Під час експлуатації вторинні обмотки трансформатора напруги, що не використовуються, не можна замикати коротко. Невикористовувана вторинна обмотка має бути розімкнена, один її висновок заземлений. Також повинен заземлятися один висновок кожної вторинної обмотки, що використовується. Висновки вторинних обмоток розташовані в литому клемнику із пластмасовою кришкою. Конструкцією кришки передбачено можливість пломбування доступу до висновків. Висновки мають гвинти М5 для приєднання проводів та різьбові отвори для прямого, за необхідності, заземлення вторинних обмоток.

Трансформатор може монтуватись у будь-якому положенні. Корпус трансформатора кріпиться за допомогою чотирьох болтів М12 через отвори металевій основі. Заземлювальний болт М8 розміщений на опорній плиті трансформатора.

Допустимі моменти затягування для різьбових з'єднань:

• М5 – 2,8-3,5 Н∙м;
• М8 – 16-20 Н∙м;
• М12 – 56-70 Н∙м.

Трансформатори виготовляються згідно з вимогами та рекомендаціями нижченаведених стандартів та приписами: ДСТУ, IEC, VDE, ANSI, BS та ЧСН.
