Однополюсный трансформатор напряжения для внутренней установки с плавким предохранителем TJP

Однофазний трансформатор напруги, у якого один кінець первинної обмотки має бути безпосередньо заземлений. Трансформатор TJP має запобіжник, підключений до первинної обмотки.

Переваги:

• для вимірювання та захисту до 3-х вторинних обмоток;
• доступні версії, що повторно підключаються;
• доступні більшість електричних стандартів (IEC, ДСТУ, AS, BS, ANSI, VDE, CSN, інші на запит);
• розміри згідно з DIN 42600 частина 9;
• різні запобіжники від 300 мА до 6,3 А;
• доступні різні високовольтні клеми (пружина, кабельне з'єднання);
• доступний варіант із розширеними параметрами на напругу 3,6 - 17,5 кВ (TJPH);
• додаткова прозора кришка вторинних клем;
• підходить для виміру тарифів;
• пломбована вторинна клема.

TJP 4

TJP 5

TJP 6

TJP 7

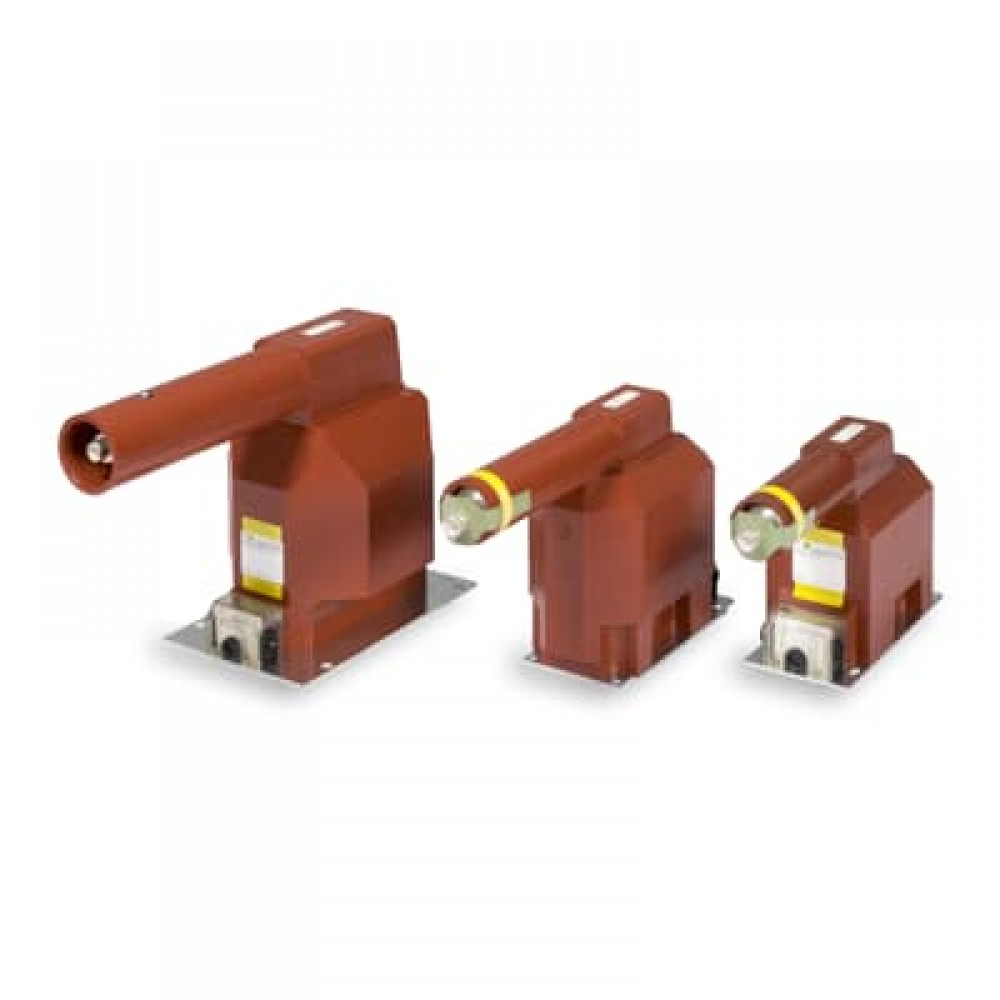

Малюнок 1. Зовнішній вигляд трансформаторів напруги TJP.

Призначення

Трансформатори напруги TJP (далі – трансформатори) призначені передачі сигналу вимірювальної інформації засобам вимірювань, пристроям захисту, автоматики, сигналізації та управління в електричних установках змінного струму промислової частоти.

Основні показники

Опис

Трансформатори напруги ТJР, залиті в епоксидну смолу, здебільшого спроектовані для класу напруги до 35 кВ.

Якщо інше значення напруги ізоляції не потрібне, то трансформатори виготовляються із коефіцієнтом перенапруги 1,9хUn/8 год.

трансформатор із 1 ізольованим полюсом

трансформатор із 1 ізольованим полюсом, з відведенням

трансформатор із 2 ізольованими полюсами

трансформатор із 2 ізольованими полюсами, з відведенням

трансформатор з 1 ізольованим полюсом, з 2-ма вторинними обмотками

трансформатор з 1 ізольованим полюсом, з 2-ма вторинними обмотками, з яких одна утворює допоміжну обмотку

трансформатор з 1 ізольованим полюсом, з 2-ма вторинними обмотками, з яких одна утворює допоміжну обмотку

Малюнок 2. Можливості з'єднання трансформаторів напруги TJP.

Малюнок 3. Габаритні розміри TJP 4.

Один висновок первинної обмотки, включаючи відповідний затискач, ізольований від землі на рівень, що відповідає номінальному рівню ізоляції. Друге виведення первинної обмотки на затиску під час експлуатації заземлено. Більшість трансформаторів укомплектовані двома вторинними обмотками, де перша обмотка служить або для цілей вимірювання, або для захисту, а друга обмотка включається в схему «відкритий трикутник» в трифазній системі. Під час експлуатації трансформатора один затискач кожної вторинної обмотки, а також один затискач у схемі «відкритий трикутник» повинні бути заземлені. Вторинні обмотки виводяться у вторинну коробку затискачів литого типу. Вторинна коробка затискачів закрита пластмасовою кришкою, яку можна запломбувати.

Трансформатор може встановлюватись у довільному положенні. Корпус трансформатора кріпиться за допомогою чотирьох болтів. Заземлюючий затискач М8 знаходиться на опорній плиті трансформатора. Трансформатор ТJР 6.0 укомплектований запобіжником згідно з нормою МЕК, тип підходить для осередків, що виготовляються АВВ. Трансформатор ТJР 6.1 укомплектований спеціальним запобіжником зі значенням номінального струму 0,3А, або 0,6А (тип JТ6). Трансформатор ТJР 6.2 укомплектований запобіжником 2А відповідно до норми МЕК (підходить для приєднання з використанням кабелю).

За згодою із замовником трансформатор також може бути сконструйований для двох рівнів первинної напруги (з перемиканням вторинної обмотки).

Трансформатори виготовлені відповідно до вимог та рекомендацій наведених нижче стандартів та приписів: IEC, VDE, ANSI, BS, ДСТУ та ЧСН.
