Опорний трансформатор струму TPE для внутрішньої установки

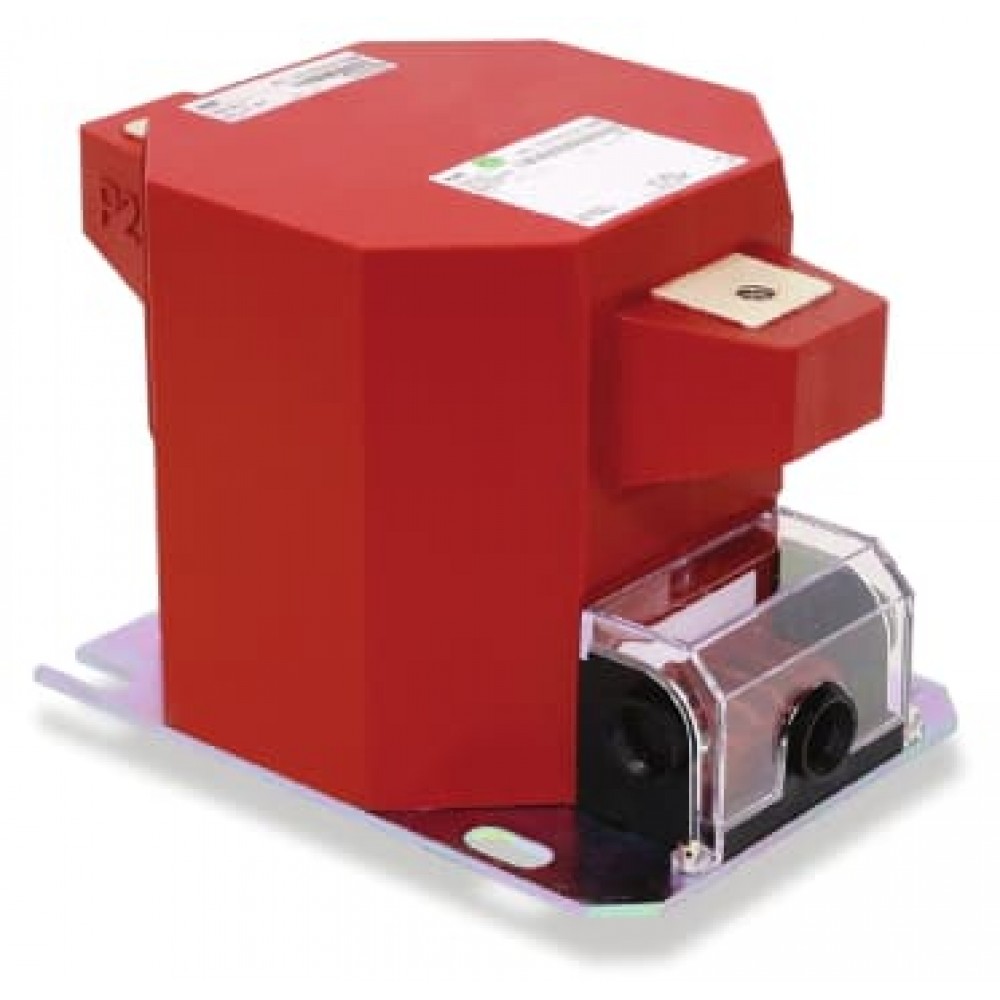

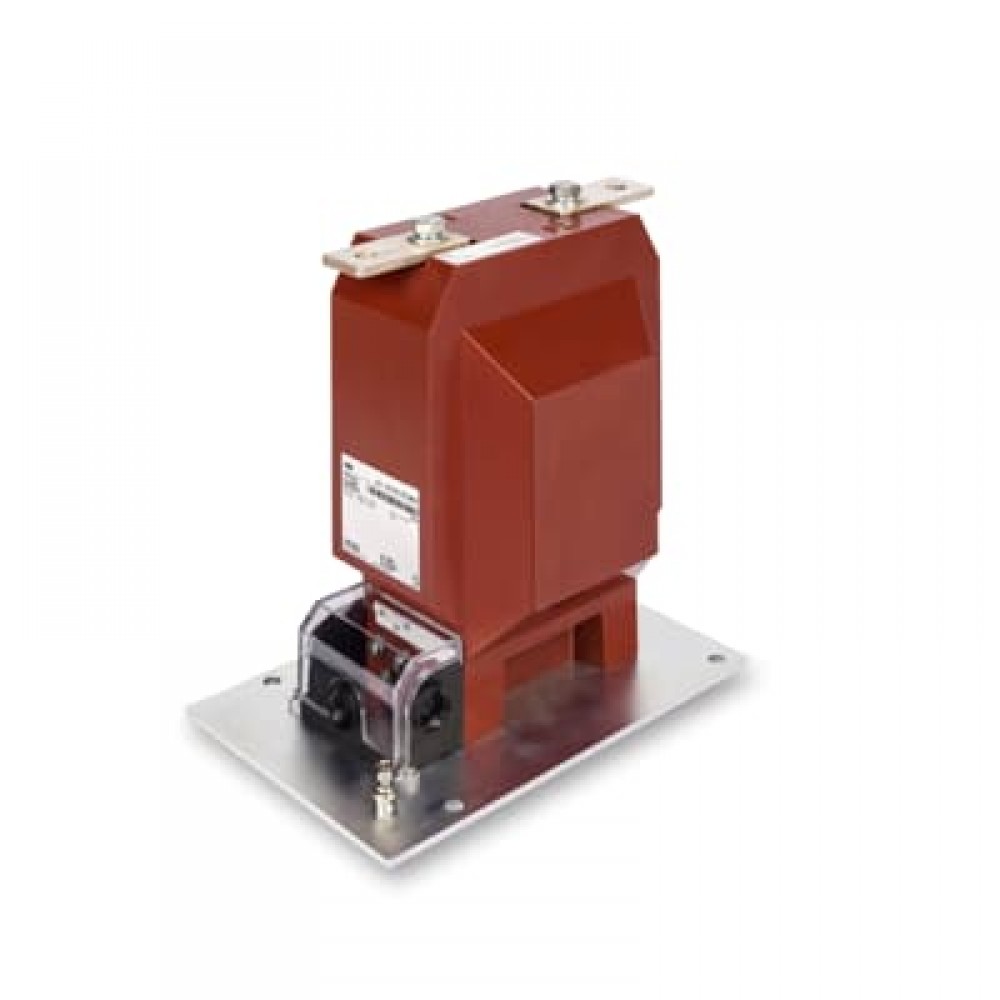

Малюнок 1. Трансформатори струму TPE 4x.xx (ліворуч) та 6x.xx (праворуч).

Трансформатор струму, влаштований таким чином, що служить опорою для провідника в первинному ланцюгу. Трансформатори струму TPE мають нижчі номінали, що підходять для вторинної системи розподілу, OEM.

Переваги:

• підтримуючий тип;
• тільки для вимірювання та захисту з однією або двома вторинними обмотками;
• вторинні версії, що перепідключаються;
• доступний ємнісний дільник напруги у корпусі ТТ для індикатора напруги;
• доступна більшість стандартів (IEC AS, BS, ANSI, VDE, CSN, інші на запит);
• додатковий прозорий вторинний термінал.

Область застосування

Вимірювальні трансформатори струму та напруги використовуються:

• для перетворення великих струмів або напруги в первинному ланцюзі до рівня, що відповідає обладнанню вторинного кола (реле та лічильники);
• ізолювати первинний і вторинний ланцюги один від одного для захисту вторинного обладнання від шкідливого впливу великого струму або напруги, що виникає при експлуатації (коротких замикань).

Використання трансформатора струму або напруги для інших цілей, крім описаних вище, заборонено без узгодження з виробником.

Трансформатори слід монтувати в сухих приміщеннях, де навколишнє повітря не сильно забруднене пилом, димом, агресивними газами, парами або сіллю.

Трансформатори розраховані на стандартну температуру навколишнього середовища від –5°C до +40°C. Висота для використання має бути нижчою за 1000 м над рівнем моря. Трансформатори можуть використовуватися також при більш високих або низьких температурах навколишнього середовища та на більших висотах за узгодженням між виробником та покупцем.

Основні показники

Опис

Внутрішній трансформатор струму типу TPE залитий епоксидною смолою та розрахований на встановлення напругою до 12 кВ.

Трансформатори струму TPE виконані в одно або багатооборотному виконанні з можливістю повторного включення на вторинній стороні.

Максимальна кількість вторинних обмоток - 3 з максимум 6 вторинними клем без можливості прямого заземлення, тому для підключення кожної вторинної обмотки до землі потрібні окремі дроти (не входять в комплект поставки). Більш детальна інформація про встановлення трансформатора струму TPE міститься в окремому посібнику, доступному на запит.

Вторинні обмотки призначені для вимірювання або захисту або, якщо узгоджено, для спеціального використання (клас PX або X). Одна клема кожної вторинної обмотки і одна клема короткозамкнутої і невикористовуваної обмотки повинні бути заземлені під час роботи трансформатора. Вторинні клеми відлиті на лицьовій стороні, що дозволяє здійснювати підключення M5, прикриті клемною кришкою, яку можна опломбувати. Кришка вторинних клем відповідає вимогам IP 40.

Трансформатор може бути встановлений у будь-якому положенні та закріплений чотирма болтами М10. Клема заземлення M8 розташована на задній стороні трансформатора струму. Первинне підключення здійснюється клемою M12. Трансформатори виготовляються відповідно до габаритів згідно з DIN 42 600, частина 4, виконання.

Вимірювальний трансформатор - це електричне обладнання, та електрична установка виконується лише кваліфікованими фахівцями. Національне законодавство може встановлювати мінімальний вік та критерії компетентності майстрів, що працюють з електроустановкою або поруч із нею. Якщо національне законодавство не потребує компетентності, слід використовувати критерії згідно з EN 50110-1.

Трансформатори струму та напруги спроектовані, випробувані та вироблені відповідно до міжнародних або національних стандартів, необхідних споживачами та узгоджених з виробником. Конкретний стандарт завжди вказується на паспортній табличці трансформатора.

Малюнок 2. Виведення трансформатора струму TPE 4x.xx.

Монтаж

Наступна інформація є загальною, деякі деталі можуть відрізнятися в залежності від типу та варіанти трансформатора. Його необхідно поєднувати з іншими технічними та маркетинговими характеристиками, такими як каталоги, габаритні креслення та паспортні дані для конкретного типу трансформатора.

Положення установки внутрішнього трансформатора можна вибрати довільно. Трансформатор фіксується за допомогою монтажної основи чотирма гвинтами М10 та шайбами. Кріплення необхідно проводити на гладкій поверхні. На опорній плиті є гвинт M8 для заземлення трансформатора.

Підключення первинної обмотки

Клеми первинної обмотки трансформатора струму зроблені з міді та покриті сріблом або оловом. Для кріплення первинного дроту до клеми використовуються гвинти M12 (CT) та M10 (VT). Для трансформаторів з можливістю підключення первинної обмотки коефіцієнт передачі можна відновити, змінивши положення перемичок, закріплених гвинтами M8 без зняття вже встановлених первинних проводів.

Первинні з'єднувачі трансформаторів з металевим покриттям (TJMC, TDMC) слід очищати стисненим повітрям, щоб видалити всі небажані забруднення, що виникають при розпаковуванні та маніпуляціях. Спирт можна використовувати у разі додаткових забруднень, спричинених маніпуляціями після розпакування.

Малюнок 3. Виведення трансформатора струму TPE 6x.xx.

Підключення вторинної обмотки

Клеми, гвинти, гайки та шайби виготовлені з нержавіючої сталі. Гвинти заземлення вторинної обмотки та гвинти кріплення клем вторинної обмотки виготовлені з нікельованої латуні. Коробка вторинної клемної коробки, що використовується для більшості типів, виготовлена ​​із пластику та забезпечена трьома знімними різьбовими вставками. (Інструкцію з видалення кабельної втулки на кришці вторинних клем - див. Додаток 5).

Клеми забезпечені гвинтами M5 для підключення вторинної проводки та наскрізними отворами для прямого заземлення вторинного ланцюга гвинтами M5. Клемна кришка герметична.

Ємнісний індикатор напруги (дільник)

На запит трансформатор може поставлятися з ємнісним індикатором напруги. Інтегрована система виявлення напруги відповідає роздільній системі виявлення напруги згідно з IEC 61234-5. Це вбудований електрод зв'язку, підключений до вторинної клеми (клема Ck). Електрод діє як конденсатор між електродом та первинною обмоткою (C1) або електродом та землею (C2). Якщо електрод підключений до пристрою індикації (не входить у комплект поставки - він є частиною розподільчого пристрою), він працює як індикатор наявності напруги - докладніше МЕК 61234-5.

Для заміни запобіжника див. Інструкції з встановлення, експлуатації та технічного обслуговування трансформаторів напруги (потенціалу) Заміна запобіжника (1VLM000614).

Зовнішній тримач запобіжника

Для встановлення зовнішнього утримувача запобіжника не потрібні спеціальні інструменти, його можна встановити у будь-якому напрямку. Всі необхідні монтажні аксесуари входять до комплекту постачання та повинні використовуватися для фіксації утримувача запобіжника у верхній частині ТН. Максимально допустимий момент, що крутить, для гвинтового з'єднання становить 20 Нм.

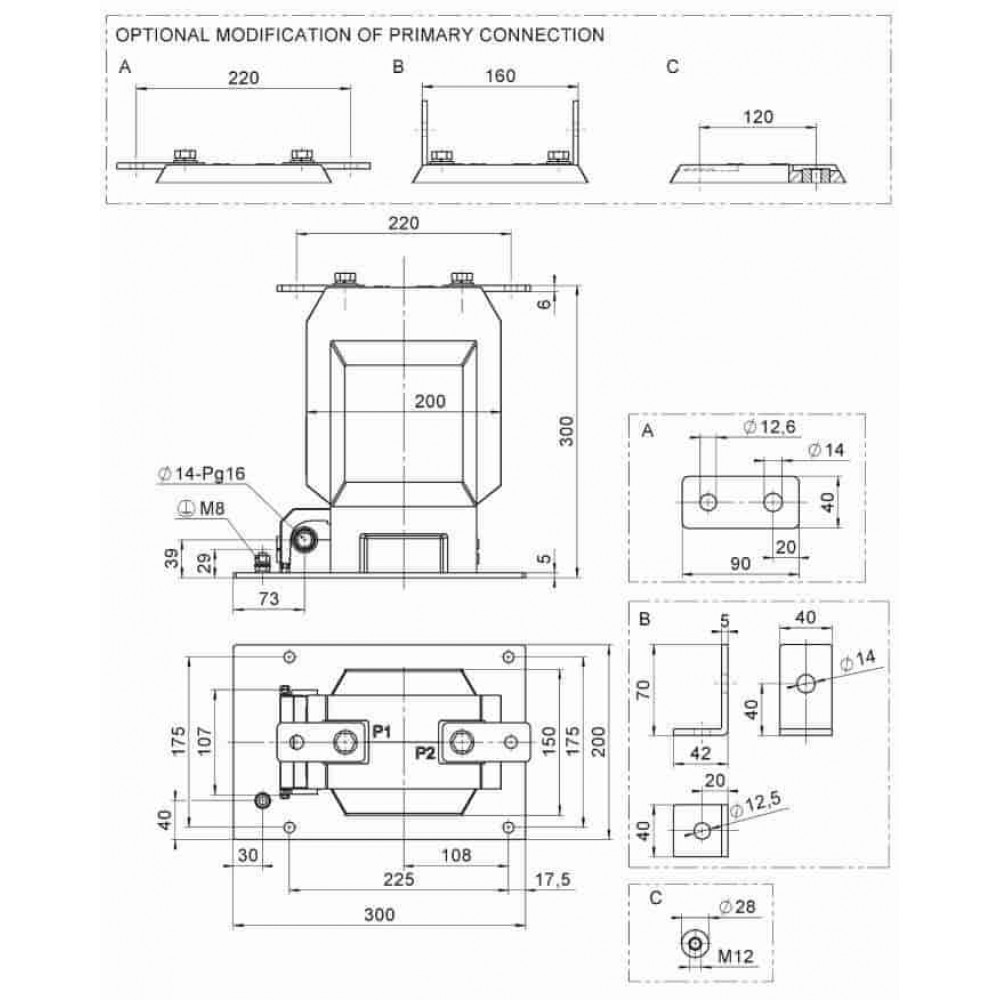

Малюнок 4. Габаритні розміри TPE 6x.xx.

Звіт про поточні випробування

Разом із вимірювальним трансформатором постачаються:

• звіт про поточні випробування;
• дві паспортні таблички (одна наклеєна на трансформатор та одна вільна).

Наступна інформація може бути включена до запиту.

Безкоштовно надаються:

• теоретичні помилки струму/напруги та значення фазового зсуву;
• теоретичні криві збудження.

За запитом можуть бути надані додаткові платні звіти:

• звіт про перевірку точності;
• крива намагнічування (для трансформаторів струму);
• додаткові мітки (якщо їх більше 2-х);
• перевірочні випробування.

Інструкції з обслуговування

Бачні забруднення поверхні мають бути видалені з трансформатора. Забруднений трансформатор можна очистити спиртом. У разі забруднення поверхні зверніться до виробника.

Транспортування та зберігання

Температура транспортування та зберігання внутрішніх трансформаторів від -25°C до +70°C. Під час транспортування та зберігання трансформатори необхідно захищати від попадання прямих сонячних променів. Трансформатори постачаються у дерев'яних ящиках або встановлюються на піддони. Інша температура має бути узгоджена з виробником.

Утилізація

Матеріали, що використовуються у вимірювальних трансформаторах, вважаються матеріалами, що не надають шкідливого впливу на навколишнє середовище, та матеріали не токсичні. Утилізація вимірювальних трансформаторів регулюється національним законодавством про комунальні відходи.

нормативні посилання

• IEC 61869-1 Вимірювальні трансформатори – загальні вимоги.
• IEC 61869-2 Вимірювальні трансформатори - додаткові вимоги до трансформаторів струму.
• IEC 61869-3 Вимірювальні трансформатори - додаткові вимоги до трансформаторів напруги.
• IEC 61243-5 Детектори напруги - Системи виявлення напруги (VDS).
• IEC 60529 Ступіні захисту, що забезпечуються корпусами (код IP)
• ISO 12100 Безпека машин – Основні поняття, загальні принципи проектування.
• EN 50110-1 Експлуатація електроустановок
