Опорний трансформатор струму TPU для внутрішньої установки

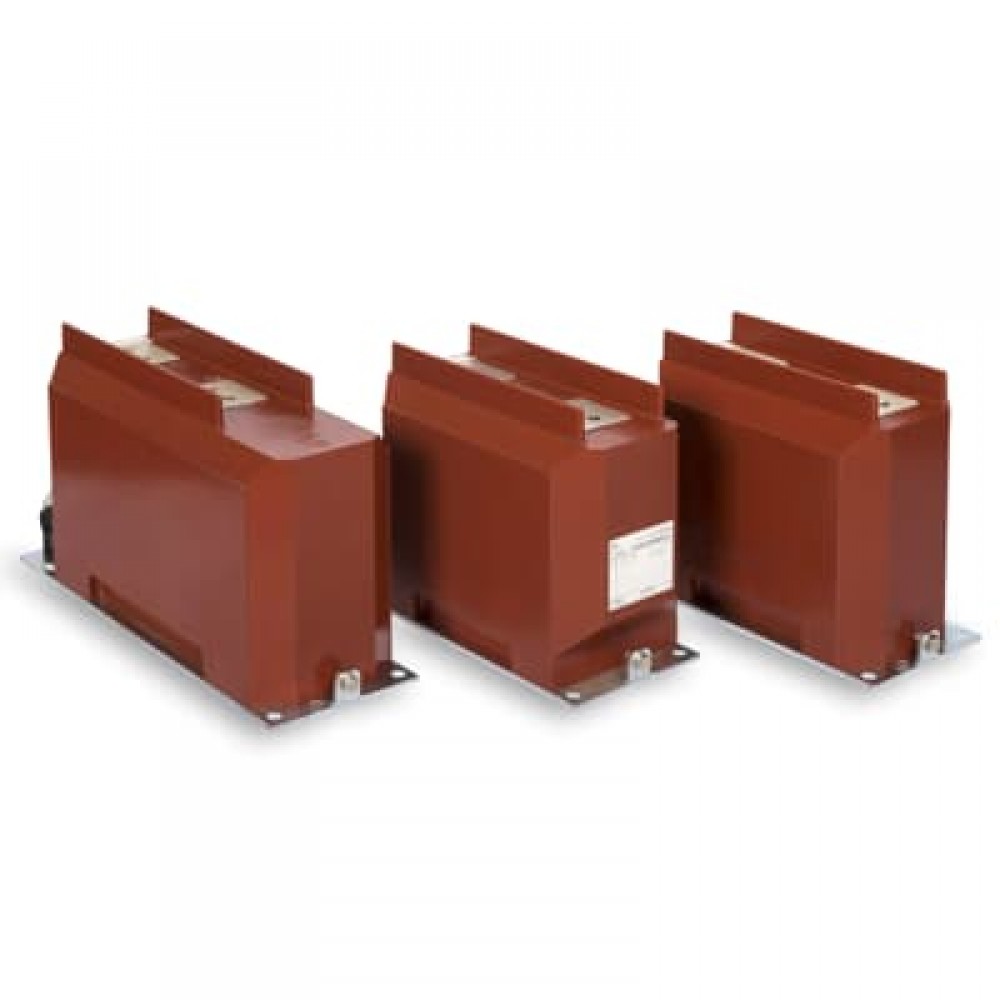

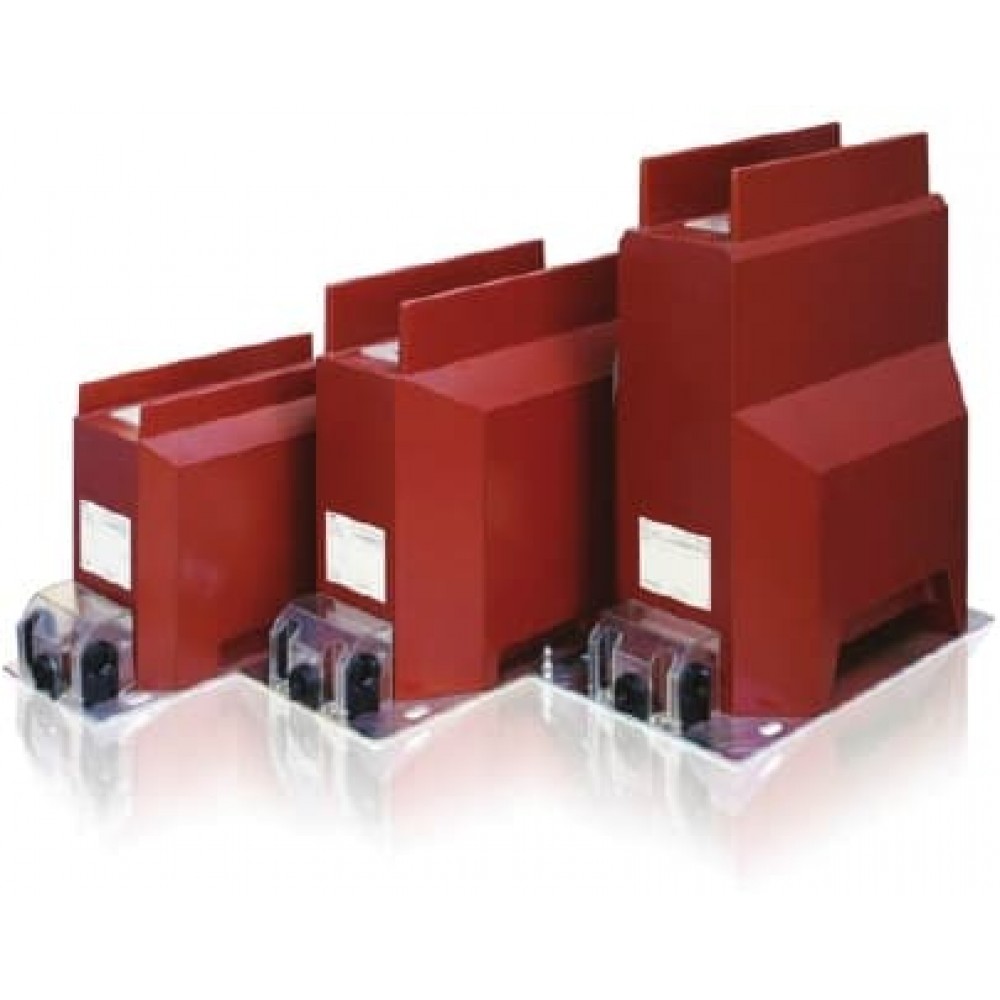

Малюнок 1. Трансформатори струму TPU.

Трансформатор струму влаштований таким чином, що діє як опора для провідника первинного ланцюга. Трансформатори струму TPU підходять для розподільних пристроїв із повітряною ізоляцією, партнерів OEM (виробників оригінального обладнання), комунальних підприємств та багатьох інших.

Переваги:

• підтримуючий тип;
• для вимірювання захисту до 6 вторинних обмоток (12 кліщів);
• вторинний або первинний перепідключається;
• доступний ємнісний дільник напруги в корпусі трансформатора струму (ТТ) для індикації напруги;
• доступні більшість електричних стандартів (IEC, AS, BS, ANSI, VDE, CSN, інші на запит);
• розміри згідно з DIN 42600 частина 8;
• прозора кришка вторинних клем як опція;
• підходить для тарифного обліку;
• пломбована вторинна клема.

Область застосування

Трансформатори слід монтувати в сухих приміщеннях, де навколишнє повітря не сильно забруднене пилом, димом, агресивними газами, парами або сіллю.

Трансформатори розраховані на стандартну температуру навколишнього середовища від –5 °C до +40 °C. Висота для використання повинна бути нижчою за 1000 м над рівнем моря. Трансформатори можуть використовуватися також при більш високих або низьких температурах навколишнього середовища та на більших висотах за узгодженням між виробником та покупцем.

Головні показники

Опис

Трансформатори струму типу TPU виготовляються із епоксидного компаунду. Усі модифікації трансформаторів 3 – 35 кВ із відповідними характеристиками мають однакові габаритні розміри. Для збільшення довжини шляху витоку трансформаторів на замовлення можуть бути виготовлені трансформатори струму з ізоляційними ребрами, що розташовані зверху. Трансформатори можуть бути:

• одновитковими та багатовитковими на первинній стороні;
• з одним або двома коефіцієнтами трансформації;
• з можливістю перемикання на первинній чи вторинній стороні.

Кількість вторинних обмоток від 1 до 6 (вторинних висновків до 12, розташованих у 2 ряди) залежить від комбінації технічних параметрів (клас точності, навантаження, струм короткого замикання, номінальна гранична кратність вторинних обмоток для захисту тощо) і визначається за конкретного замовлення.

За згодою виробника з замовником трансформатори можуть бути оснащені для системи індикації напруги вбудованим дільником напруги, призначеним для певного номінального напруги.

Вторинні обмотки призначаються для цілей вимірювання або захисту або спеціального застосування (випробувальні обмотки, обмотки класу PX по МЕК 60044-1). Під час експлуатації обмотки трансформатора, що не використовуються, повинні бути замкнуті накоротко і заземлені. Також повинен заземлятися один висновок кожної вторинної обмотки, що використовується. Висновки вторинних обмоток розташовані в литому клемнику із пластмасовою кришкою.

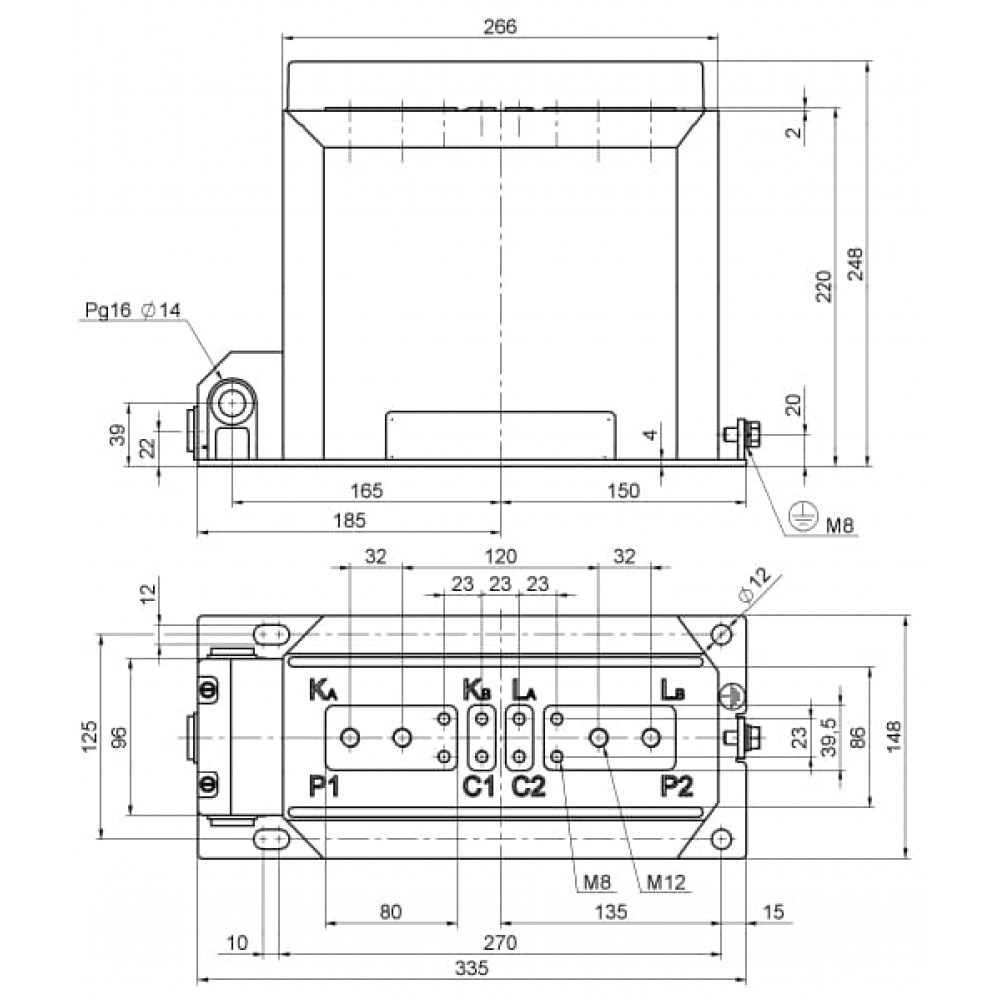

Малюнок 2. Габаритне креслення трансформатора струму TPU.

Конструкцією кришки передбачено можливість пломбування доступу до висновків. Висновки мають гвинти М5 для приєднання проводів і різьбові отвори для прямого за необхідності заземлення одних із висновків вторинних обмоток (перший ряд вторинних висновків).

Трансформатор може монтуватись у будь-якому положенні. Корпус трансформатора закріплюється за допомогою 4-х болтів М12 через отвори на металевій основі. Заземлюючий болт М8 знаходиться на опорній плиті трансформатора.

Максимально допустиме механічне навантаження від впливу факторів навколишнього середовища та тяжіння проводів на висновки первинної обмотки – 5 кН.

Трансформатори виготовляються згідно з IEC, VDE, ANSI, BS та CSN. Інші стандарти – на запит.

Інструкції із застосування

Вимірювальні трансформатори струму та напруги використовуються:

• для перетворення великих струмів або напруги в первинному ланцюгу до рівня, що підходить для обладнання вторинного ланцюга (реле та лічильники);
• для ізоляції первинного та вторинного ланцюга один від одного для захисту вторинного обладнання від шкідливого впливу великого струму або напруги, що виникає під час роботи (коротких замикань).

Використання трансформатора струму або напруги для інших цілей, крім описаних вище, заборонено без узгодження з виробником.

Звіт про поточні випробування

Разом із вимірювальним трансформатором постачаються:

• звіт про поточні випробування;
• дві паспортні таблички (одна наклеєна на трансформатор та одна вільна).

Наступна інформація може бути включена до запиту:

• теоретичні помилки струму/напруги та значення зсуву фаз;
• теоретичні криві збудження.

Є додаткові звіти, які можуть бути надані на запит:

• звіт про перевірку точності;
• крива намагнічування (для трансформаторів струму);
• додаткові мітки (якщо їх більше 2);
• перевірочні випробування.

Інструкції з обслуговування

Бачні забруднення поверхні мають бути видалені з трансформатора. Забруднений трансформатор можна очистити спиртом. У разі забруднення поверхні зверніться до виробника.

Транспортування та зберігання

Температура транспортування та зберігання внутрішніх трансформаторів від -25°C до +70°C. Під час транспортування та зберігання трансформатори необхідно захищати від попадання прямих сонячних променів.

Трансформатори постачаються у дерев'яних ящиках або встановлюються на піддони. Інша температура має бути узгоджена з виробником.

Утилізація

Матеріали, що використовуються у вимірювальних трансформаторах, вважаються матеріалами, що не шкідливо впливають на навколишнє середовище, і матеріали не токсичні.

Утилізація вимірювальних трансформаторів регулюється національним законодавством про комунальні відходи.
