- Код товару: 1SCA122751R1001
- Артикул: 1SCA122751R1001
- Наявність: Pre-Order
6 126.24грн.
Знайшли дешевше?
Основні характеристики
Всі характеристики
Кількість полюсів::
1
Номінальна робоча напруга::
500 V
Номінальний короткочасно витримує струм (I cw )::
для 1,0 с 5 килоампер, среднеквадратичное значение
Номінальний робочий струм, АС-21А (I e )::
(690 В) 125 A; (500 В) 125 A
Номінальний робочий струм, АС-22А (I e )::
(690 В) 125 A; (500 В) 125 A

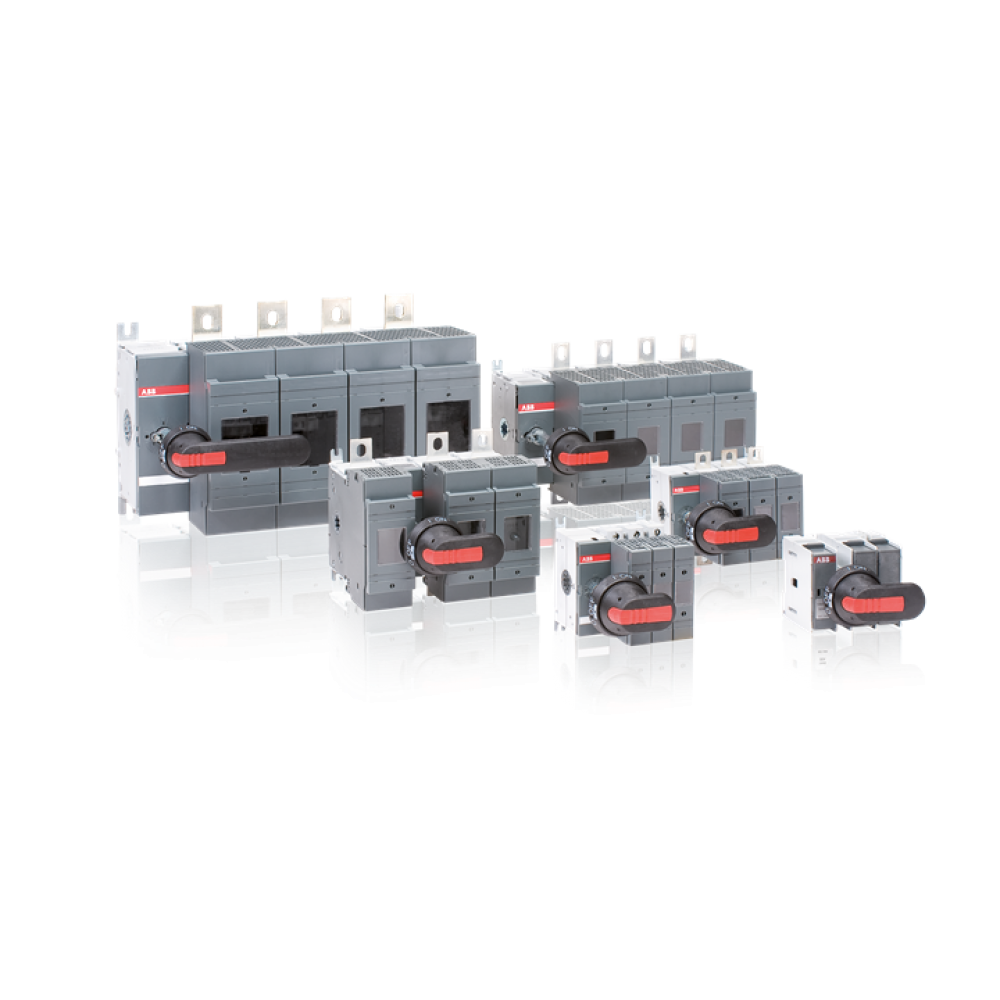

OS125GD01 Перемикачі запобіжника перемикача, перемикач фронтальний, 1-полюсний, 01 (зліва), DIN, 000,00, Ручка та вал не входять,
Характеристики
Характеристики
Кількість полюсів:
1
Номінальна робоча напруга:
500 V
Номінальний короткочасно витримує струм (I cw ):
для 1,0 с 5 килоампер, среднеквадратичное значение
Номінальний робочий струм, АС-21А (I e ):
(690 В) 125 A; (500 В) 125 A
Номінальний робочий струм, АС-22А (I e ):
(690 В) 125 A; (500 В) 125 A
Номінальний робочий струм, АС-23А (I e ):
(690 В) 125 A; (500 В) 125 A
Тип клем:
Лепестковые выводы
1 Depth / Length:
190 мм; 7.5 in
1 EAN:
6417019536545
1 Gross Weight:
0.9 kg; 2 lb
1 Height:
145 мм; 5.7 in
1 Units:
1 штука
1 Width:
170 мм; 6.7 in
DNV GL Certificate:
1SCC311125D0203
EAC Certificate:
EAC OT_OTDC_OTL_OTP_OTR_OTU_OTE_OETL_OESA_OESC_OTM_OS_OSM_.pdf
Fuse System:
DIN
Rated Conditional Short-Circuit Current (Inc):
(690 В) 80 kA
WEEE Category:
5. Small Equipment (No External Dimension More Than 50 cm)
Інструкції та керівництва:
1SCC110037M0206
Втрати потужності:
at Rated Operating Conditions per Pole 12 W
Код класифікації об'єкта:
Q
Крутний момент затягування:
15 ... 22 N·m
Механізм управління:
01 (Left Side)
Номінальна витримується імпульсна напруга (U imp ):
8 кВ
Номінальна напруга ізоляції (U i ):
1000 V
Номінальна робоча потужність, AC-23A (P e ):
(500 В) 75 kW; (690 В) 110 kW; (400 В) 55 kW; (220...240 В) 37 kW; (415 В) 55 kW
Положення клем лінії L:
Bottom In - Top Out; Ввод сверху - вывод снизу
Робочий режим:
Front Operated
Ступінь забруднення:
степень загрязнения 3
Тип монтажа:
Base mounting
Тип рукоятки:
Handle and shaft not included
Типорозмір запобіжника ::
000,00
Умовний тепловий струм (I the ):
В закрытом исполнении 125 A
Умовний тепловий струм на відкритому повітрі (I th ):
q = 40 °C 125 A
Чиста вага виробу:
kg; 0.9
Чистий висота вироби:
140 мм
Чистий товщина вироби:
130 мм
Чистий ширина вироби:
77 мм
Ширина клем:
20 мм
