- Код товару: 1SCA104284R1001
- Артикул: 1SCA104284R1001
- Наявність: Pre-Order
41 659.20грн.
Знайшли дешевше?
Основні характеристики
Всі характеристики
Кількість полюсів::
3
Номінальна робоча напруга::
1000 V
Номінальний короткочасно витримує струм (I cw )::
для 1,0 с 8 килоампер, среднеквадратичное значение
Номінальний робочий струм, АС-21А (I e )::
(380...415 В) 200 A; (690 В) 200 A; (500 В) 200 A
Номінальний робочий струм, АС-22А (I e )::
(380 ... 415 В) 200 A; (690 В) 200 A; (500 В) 200 A

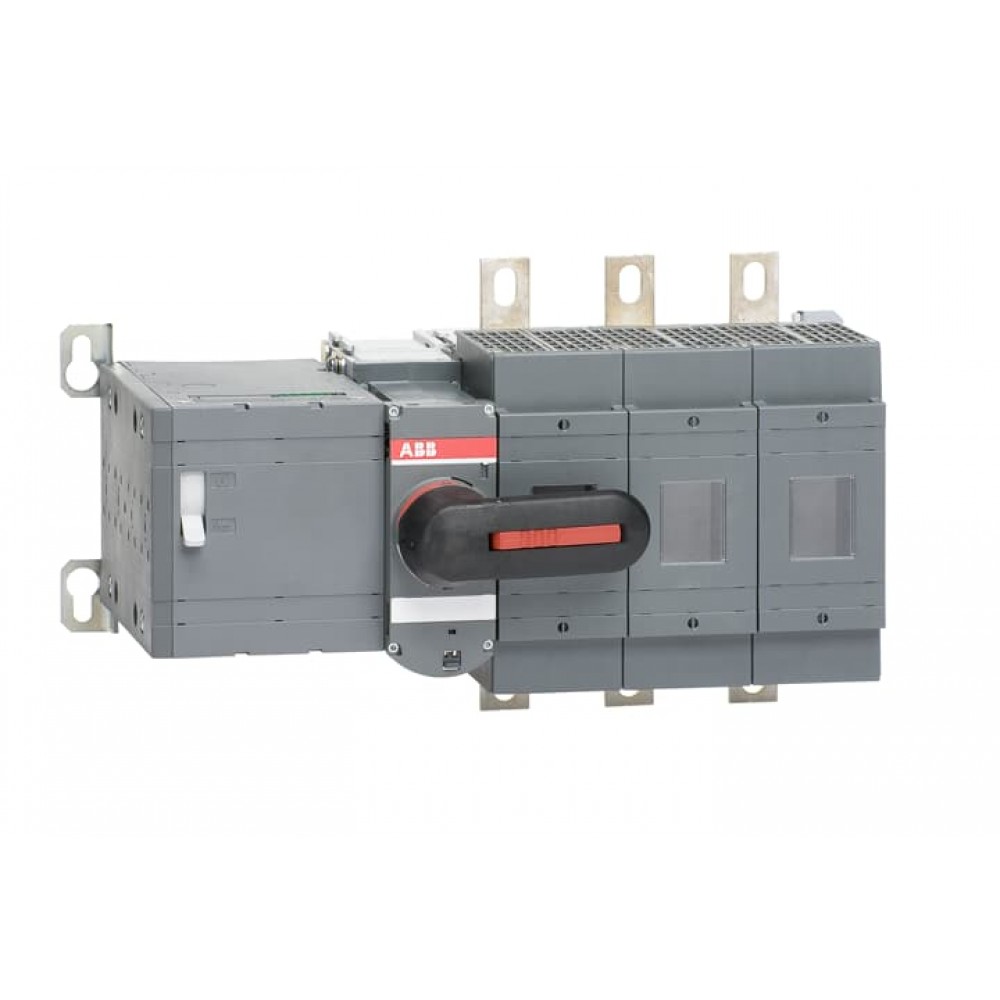

OSM200D3M230C МОТОРИЗОВАНИЙ ПЕРЕКЛЮЧНИК Включаючи рукоятку для ручного керування, комплект болтів з гайкою та шайби для всіх клем (100A… 1250A), роз'єми для підключення керування та рукоятку та запасний запасник запобіжника.
Характеристики
Характеристики
Кількість полюсів:
3
Номінальна робоча напруга:
1000 V
Номінальний короткочасно витримує струм (I cw ):
для 1,0 с 8 килоампер, среднеквадратичное значение
Номінальний робочий струм, АС-21А (I e ):
(380...415 В) 200 A; (690 В) 200 A; (500 В) 200 A
Номінальний робочий струм, АС-22А (I e ):
(380 ... 415 В) 200 A; (690 В) 200 A; (500 В) 200 A
Номінальний робочий струм, АС-23А (I e ):
(380 ... 415 В) 200 A; (690 В) 200 A; (500 В) 200 A
Тип клем:
Лепестковые выводы
1 Depth / Length:
395 мм; 15.55 in
1 EAN:
6417019375984
1 Gross Weight:
8.21 kg; 18.1 lb
1 Height:
8.46 in; 215 мм
1 Units:
1 штука
1 Width:
8.46 in; 215 мм
Fuse System:
DIN
Motor Operational Voltage:
220 ... 240 V AC
Rated Conditional Short-Circuit Current (Inc):
(690 В) 80 kA
WEEE Category:
5. Small Equipment (No External Dimension More Than 50 cm)
Інструкції та керівництва:
1SCC311029M0203
Втрати потужності:
at Rated Operating Conditions per Pole 8 W
Код класифікації об'єкта:
Q
Механізм управління:
03 (Left Side)
Номінальна витримується імпульсна напруга (U imp ):
12 кВ
Номінальна напруга ізоляції (U i ):
1000 V
Номінальна робоча потужність, AC-23A (P e ):
(380 ... 415 V) 110 kW; (500 В) 132 kW; (690 В) 200 kW
Положення клем лінії L:
Ввод сверху - вывод снизу
Робочий режим:
Front Operated
Ступінь забруднення:
степень загрязнения 3
Тип монтажа:
Base mounting
Тип рукоятки:
Direct mounted handle
Типорозмір запобіжника ::
0
Умовний тепловий струм на відкритому повітрі (I th ):
q = 40 °C 200 A
Чиста вага виробу:
14.35 lb кг; 6.51
Чистий висота вироби:
206 мм
Чистий товщина вироби:
199 мм
Чистий ширина вироби:
324 мм
Технічна інформація
- Switches, Switch fuses OS and OSM, OS1GB 19-06.
- OSM_
- Declaration of Conformity / OSM200_M230C
- OSM200B3M, dwg-file
- OSM200B3M, dxf-file
- OSM200B3M, igs-file
- OSM200B3N3M, dwg-file
- OSM200B3N3M, dxf-file
- OSM200B4M, dwg-file
- OSM200B4M, dxf-file
- OSM200B4M, igs-file
- OSM200D3M, dwg-file
- OSM200D3M, dxf-file
- OSM200D3M, igs-file
- OSM200D3N3M, dwg-file
- OSM200D3N3M, dxf-file
- OSM200D4M, dwg-file
- OSM200D4M, dxf-file
- OSM200D4M, igs-file
