- Код товару: 1SCA116664R1001
- Артикул: 1SCA116664R1001
- Наявність: Pre-Order
37 872.00грн.
Знайшли дешевше?
Основні характеристики
Всі характеристики
Кількість полюсів::
3
Номінальна робоча напруга::
1000 V
Номінальний короткочасно витримує струм (I cw )::
для 1,0 с 2.5 килоампер, среднеквадратичное значение
Номінальний робочий струм, АС-21А (I e )::
(380...415 В) 32 A; (690 В) 32 A; (500 В) 32 A
Номінальний робочий струм, АС-22А (I e )::
(690 В) 32 A; (380 ... 415 В) 32 A; (500 В) 32 A

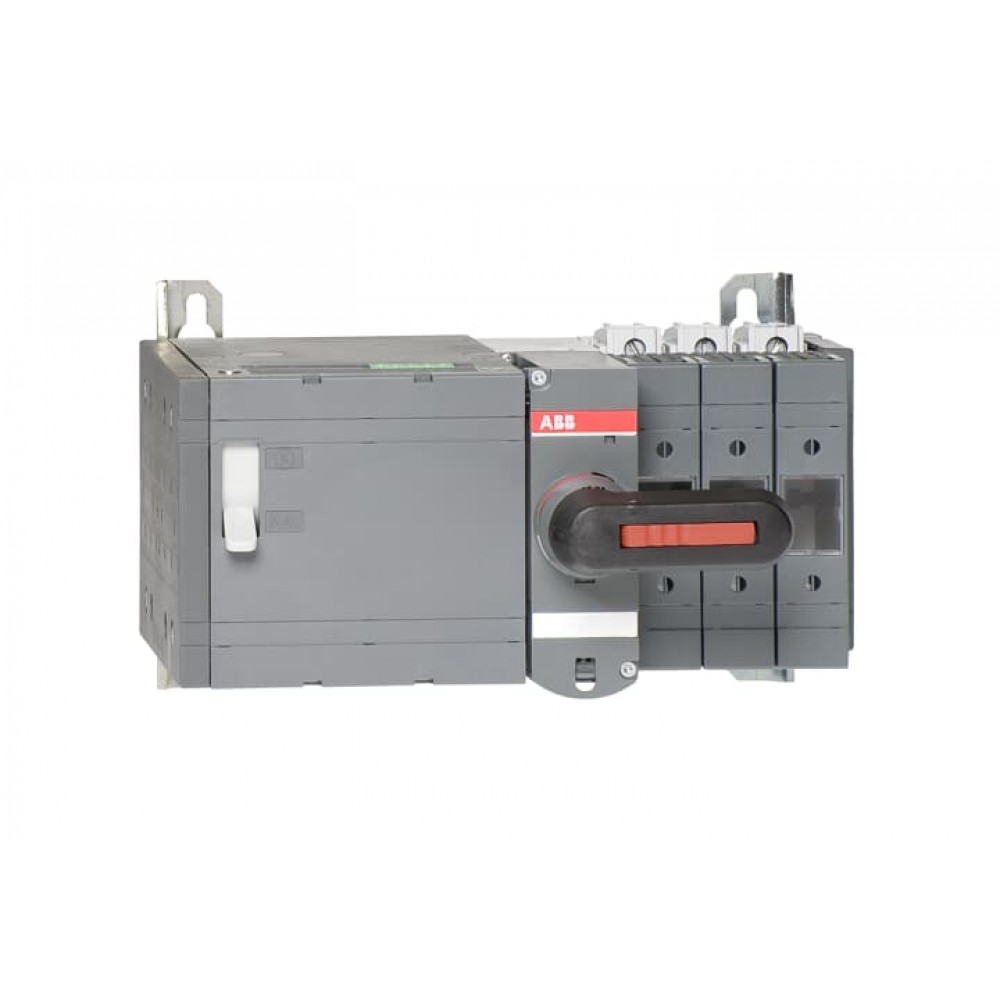

OSM32GD3M230C МОТОРИЗОВАНИЙ ПЕРЕКЛЮЧНИК Включає рукоятку для ручного керування, включаючи захищені тунельні клеми, роз'єми для управління ланцюгом та рукоятку та запасний запасник запобіжника.
Характеристики
Характеристики
Кількість полюсів:
3
Номінальна робоча напруга:
1000 V
Номінальний короткочасно витримує струм (I cw ):
для 1,0 с 2.5 килоампер, среднеквадратичное значение
Номінальний робочий струм, АС-21А (I e ):
(380...415 В) 32 A; (690 В) 32 A; (500 В) 32 A
Номінальний робочий струм, АС-22А (I e ):
(690 В) 32 A; (380 ... 415 В) 32 A; (500 В) 32 A
Номінальний робочий струм, АС-23А (I e ):
(690 В) 32 A; (380 ... 415 В) 32 A; (500 В) 32 A
Тип клем:
Клеммы с винтовым зажимом
1 Depth / Length:
365 мм; 14.37 in
1 EAN:
6417019487618
1 Gross Weight:
11.24 lb; 5.1 kg
1 Height:
10.24 in; 260 мм
1 Units:
1 штука
1 Width:
12.91 in; 328 мм
Fuse System:
DIN
Motor Operational Voltage:
220 ... 240 V AC
Rated Conditional Short-Circuit Current (Inc):
(690 В) 80 kA
WEEE Category:
5. Small Equipment (No External Dimension More Than 50 cm)
Інструкції та керівництва:
1SCC311029M0203
Втрати потужності:
at Rated Operating Conditions per Pole 1 W
Код класифікації об'єкта:
Q
Механізм управління:
03 (Left Side)
Номінальна витримується імпульсна напруга (U imp ):
12 кВ
Номінальна напруга ізоляції (U i ):
1000 V
Номінальна робоча потужність, AC-23A (P e ):
(500 В) 18.5 kW; (380 ... 415 V) 15 kW; (690 В) 22 kW
Положення клем лінії L:
Ввод сверху - вывод снизу
Робочий режим:
Front Operated
Ступінь забруднення:
степень загрязнения 3
Тип монтажа:
Base mounting
Тип рукоятки:
Direct mounted handle
Типорозмір запобіжника ::
000
Умовний тепловий струм на відкритому повітрі (I th ):
q = 40 °C 32 A
Чиста вага виробу:
10.25 lb кг; 4.65
Чистий висота вироби:
197 мм
Чистий товщина вироби:
138 мм
Чистий ширина вироби:
229 мм
Технічна інформація
- Switches, Switch fuses OS and OSM, OS1GB 19-06.
- OSM_
- OSM32-63GB3M, igs-file
- OSM32-63GB4M, igs-file
- OSM32-63GD3M, dwg-file
- OSM32-63GD3M, dxf-file
- OSM32-63GD3M, igs-file
- OSM32-63GD4M, dwg-file
- OSM32-63GD4M, dxf-file
- OSM32-63GD4M, igs-file
- OSM50GF3M, dwg-file
- OSM50GF3M, dxf-file
- OSM50GF3M, igs-file
- OSM50GF4M, dwg-file
- OSM50GF4M, dxf-file
- OSM50GF4M, igs-file
- OSM32-63GB3M, dwg-file
- OSM32-63GB3M, dxf-file
- OSM32-63GB4M, dwg-file
- OSM32-63GB4M, dxf-file
