- Код товару: 1SCA022767R8950
- Артикул: 1SCA022767R8950
- Наявність: Pre-Order
16 877.76грн.
Знайшли дешевше?
Основні характеристики
Всі характеристики
Кількість полюсів::
3
Номінальна робоча напруга::
1000 V
Номінальний короткочасно витримує струм (I cw )::
для 1,0 с 8 килоампер, среднеквадратичное значение
Номінальний робочий струм, АС-21А (I e )::
(500 В) 160 A; (380...415 В) 160 A; (690 В) 160 A
Номінальний робочий струм, АС-22А (I e )::
(380 ... 415 В) 160 A; (500 В) 160 A; (690 В) 160 A

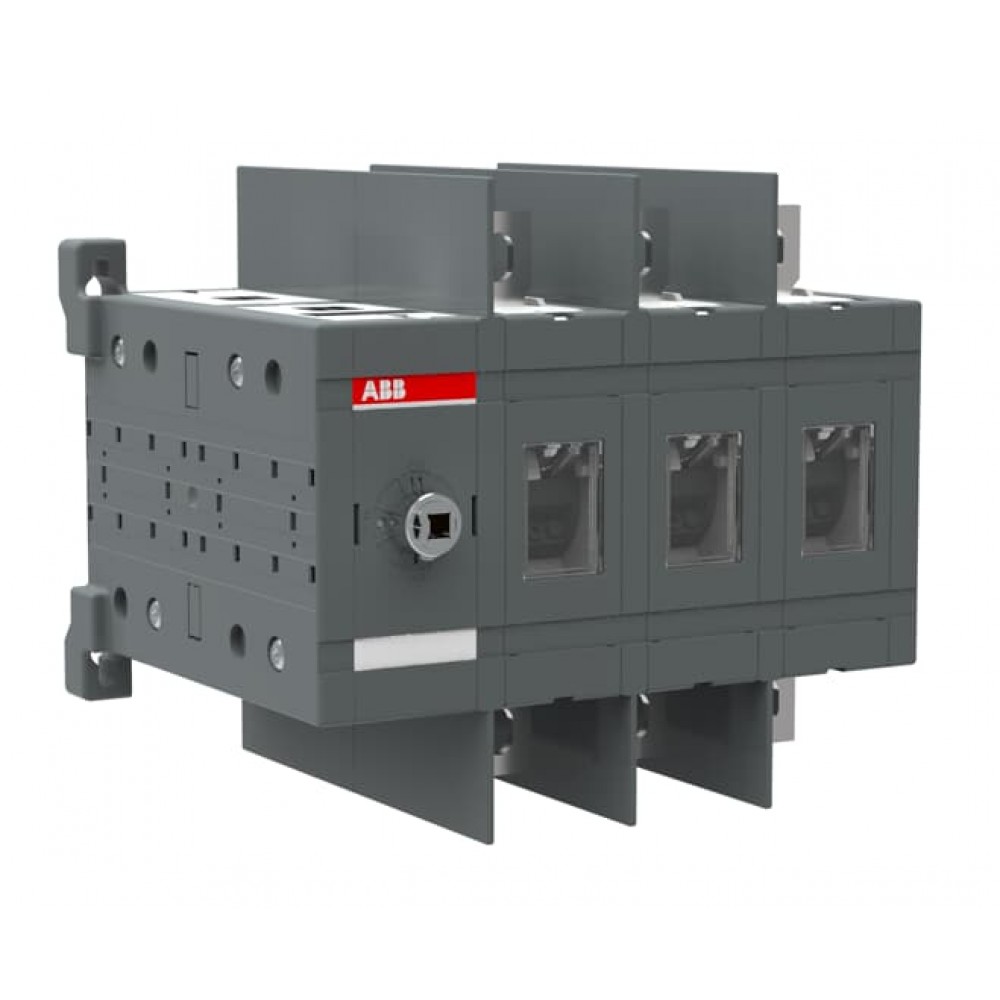

OT160E03WC ВИМКНЕННЯ ЗМІНИ Ручку та вал потрібно замовити окремо
Характеристики
Характеристики
Кількість полюсів:
3
Номінальна робоча напруга:
1000 V
Номінальний короткочасно витримує струм (I cw ):
для 1,0 с 8 килоампер, среднеквадратичное значение
Номінальний робочий струм, АС-21А (I e ):
(500 В) 160 A; (380...415 В) 160 A; (690 В) 160 A
Номінальний робочий струм, АС-22А (I e ):
(380 ... 415 В) 160 A; (500 В) 160 A; (690 В) 160 A
Номінальний робочий струм, АС-23А (I e ):
(380 ... 415 В) 160 A; (500 В) 160 A; (690 В) 160 A
1 Depth / Length:
11.81 in; 300 мм
1 EAN:
6417019250571
1 Gross Weight:
6.13 lb; 2.78 kg
1 Height:
7.28 in; 185 мм
1 Units:
1 штука
1 Width:
186 мм; 7.32 in
Distance Between Phases:
Standard
Handle Color:
Черный
Rated Operational Current AC-31B (Ie):
(380...415 В) 160 A
Rated Operational Current AC-33B (Ie):
(380...415 В) 160 A
WEEE Category:
5. Small Equipment (No External Dimension More Than 50 cm)
Інструкції та керівництва:
1SCC303008M0203
Втрати потужності:
2.4 W
Код класифікації об'єкта:
Q
Механізм управління:
Mechanism at the End of the Switch; 03 (Left Side)
Номінальна витримується імпульсна напруга (U imp ):
12 кВ
Номінальна напруга ізоляції (U i ):
1000 V
Номінальна робоча потужність, AC-23A (P e ):
(500 В) 110 kW; (690 В) 160 kW; (380 ... 415 V) 90 kW
Положення клем лінії L:
Top In - Bottom Out, Bottom In - Top Out
Робочий режим:
Front operated
Ступінь забруднення:
степень загрязнения 3
Ступінь захисту:
Front IP20
Тип монтажа:
Base mounting
Тип рукоятки:
Handle and shaft not included
Умовний тепловий струм (I the ):
В закрытом исполнении 160 A
Умовний тепловий струм на відкритому повітрі (I th ):
q = 40 °C 160 A
Чиста вага виробу:
kg; 5.47 lb; 2.48
Чистий висота вироби:
170 мм
Чистий товщина вироби:
160 мм
Чистий ширина вироби:
194 мм
Технічна інформація
- Каталог 'Выключатели нагрузки до 4000 А', 2019г
- RoHS Declaration of Conformity / Change over Switches OT160-3200_C
- Switches, Spare parts for motorized change-over switches. Catalogue SW20GB13-02.
- OT160_2500_C
- OT315-400_C
- Declaration of Conformity / OT160-250_CL
- Declaration of Conformity / OT160E_C, OT200E_C, OT250E_C, OT200U_C
- OT160-250E04C, igs-file
- OT160-250E12C, igs-file
- OT160-250E13C, igs-file
- OT160-250E22C, igs-file
- OT160-250E33C, igs-file
- OT160_250E03C, igs-file
- OT200U03C, igs-file
- OT200U04C, igs-file
- OT200U12C, igs-file
- OT200U13C, igs-file
- OT200U22C, igs-file
- OT200U33C, igs-file
- OT160_250E03C, DWG-file
- OT160_250E03C, DXF-file
- OT160_250E03WC, DWG-file
- OT160_250E03WC, DXF-file
- OT160_250E04C, DWG-file
- OT160_250E04C, DXF-file
- OT160_250E04WC, DWG-file
- OT160_250E04WC, DXF-file
