- Код товару: 1SCA104816R1001
- Артикул: 1SCA104816R1001
- Наявність: 5
3 362.40грн.
Знайшли дешевше?
Основні характеристики
Всі характеристики
Кількість полюсів::
3
Номінальна робоча напруга::
750 V
Номінальний короткочасно витримує струм (I cw )::
для 1,0 с 0.5 килоампер, среднеквадратичное значение
Номінальний робочий струм, АС-21А (I e )::
(380...415 В) 16 A; (500 В) 16 A; (690 В) 16 A
Номінальний робочий струм, АС-22А (I e )::
(380 ... 415 В) 16 A; (500 В) 16 A; (690 В) 16 A

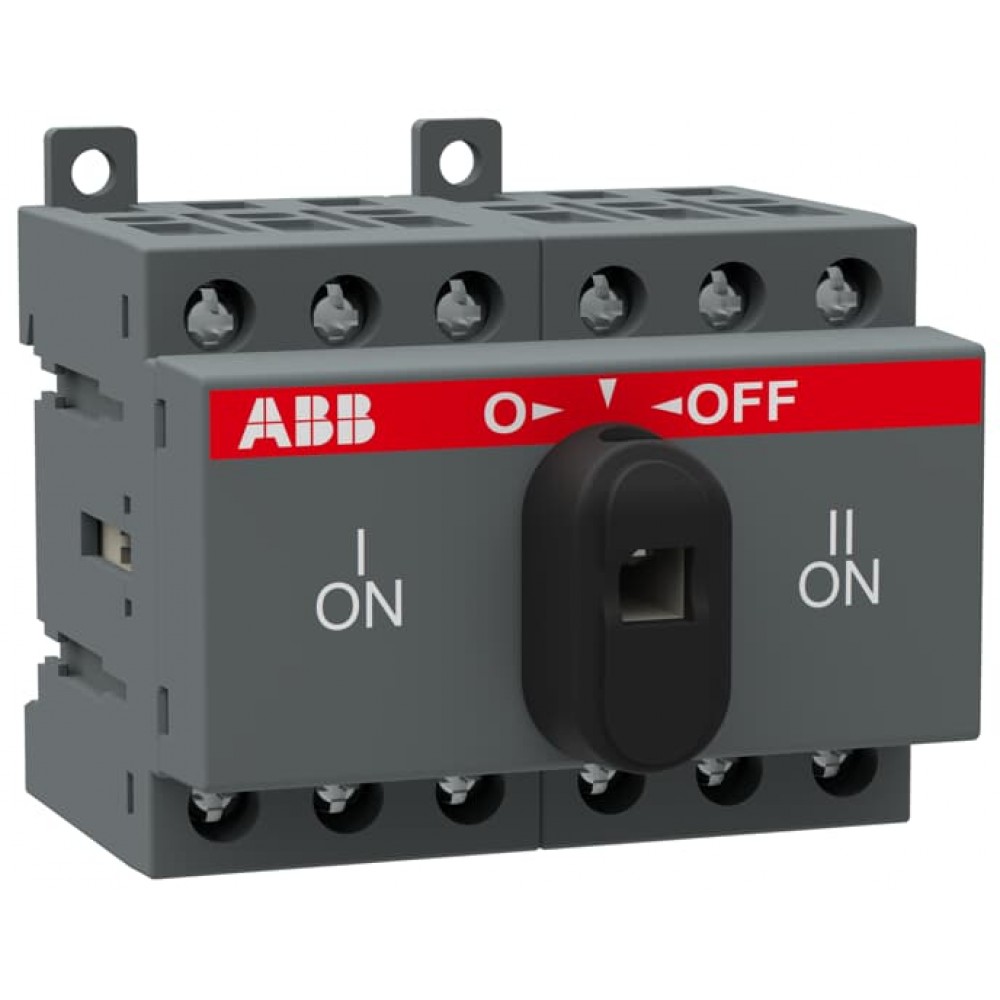

OT16F3C ПЕРЕМОТНИК ЗМІНИ OT16F3C ЗМІН-ВІДКЛЮЧИТЕЛЬ, Ручку та вал потрібно замовити окремо, Відкритий перехід
Характеристики
Характеристики
Кількість полюсів:
3
Номінальна робоча напруга:
750 V
Номінальний короткочасно витримує струм (I cw ):
для 1,0 с 0.5 килоампер, среднеквадратичное значение
Номінальний робочий струм, АС-21А (I e ):
(380...415 В) 16 A; (500 В) 16 A; (690 В) 16 A
Номінальний робочий струм, АС-22А (I e ):
(380 ... 415 В) 16 A; (500 В) 16 A; (690 В) 16 A
Номінальний робочий струм, АС-23А (I e ):
(380 ... 415 В) 16 A; (500 В) 16 A; (690 В) 10 A
1 Depth / Length:
108 мм
1 EAN:
6417019389608
1 Gross Weight:
0.25 kg
1 Height:
79 мм
1 Units:
1 штука
1 Width:
80 мм
Distance Between Phases:
Standard
Handle Color:
Черный
WEEE Category:
5. Small Equipment (No External Dimension More Than 50 cm)
Інструкції та керівництва:
1SCC301054M0001
Втрати потужності:
0.3 W
Код класифікації об'єкта:
Q
Механізм управління:
Mechanism on Top of the Switch
Номінальна витримується імпульсна напруга (U imp ):
8 кВ
Номінальна напруга ізоляції (U i ):
750 V
Номінальна потужність в к.с .:
согласно стандарту UL 240V 5 Hp; согласно стандарту UL 480V 10 Hp; согласно стандарту UL 200V 3 Hp; согласно стандарту UL 600V 10 Hp; согласно стандарту UL 208V 3 Hp
Номінальна робоча потужність, AC-23A (P e ):
(500 В) 7.5 kW; (690 В) 7.5 kW; (380 ... 415 V) 7.5 kW
Номінальний струм UL:
16 A
Переріз кабеля:
0.75 ... 10 мм²
Положення клем лінії L:
Top In - Bottom Out, Bottom In - Top Out
Робочий режим:
Front operated
Ступінь забруднення:
степень загрязнения 3
Ступінь захисту:
Front IP20
Тип монтажа:
Base mounting
Тип рукоятки:
Handle and shaft not included
Умовний тепловий струм (I the ):
В закрытом исполнении 25 A
Умовний тепловий струм на відкритому повітрі (I th ):
q = 40 °C 25 A
Чиста вага виробу:
0.25 kg; 70; lb
Чистий висота вироби:
68 мм
Чистий товщина вироби:
68 мм
Чистий ширина вироби:
70 мм
Технічна інформація
- RoHS Declaration of Conformity / Change over Switches OT16-125_C
- Switches, Spare parts for motorized change-over switches. Catalogue SW20GB13-02.
- OT315-400_C
- Declaration of Conformity / OT16...40F_C
- OT16-40F3C, igs-file
- OT16-40F4C, igs-file
- OT16-40F3C, dwg-file
- OT16-40F3C, dxf-file
- OT16-40F4C, dwg-file
- OT16-40F4C, dxf-file
