- Код товару: 1SCA022772R8720
- Артикул: 1SCA022772R8720
- Наявність: Pre-Order
19 113.60грн.
Знайшли дешевше?
Основні характеристики
Всі характеристики
Кількість полюсів::
3
Номінальна робоча напруга::
1000 V
Номінальний короткочасно витримує струм (I cw )::
для 1,0 с 8 килоампер, среднеквадратичное значение
Номінальний робочий струм, АС-21А (I e )::
(380...415 В) 200 A; (690 В) 200 A; (500 В) 200 A
Номінальний робочий струм, АС-22А (I e )::
(380 ... 415 В) 200 A; (690 В) 200 A; (500 В) 200 A

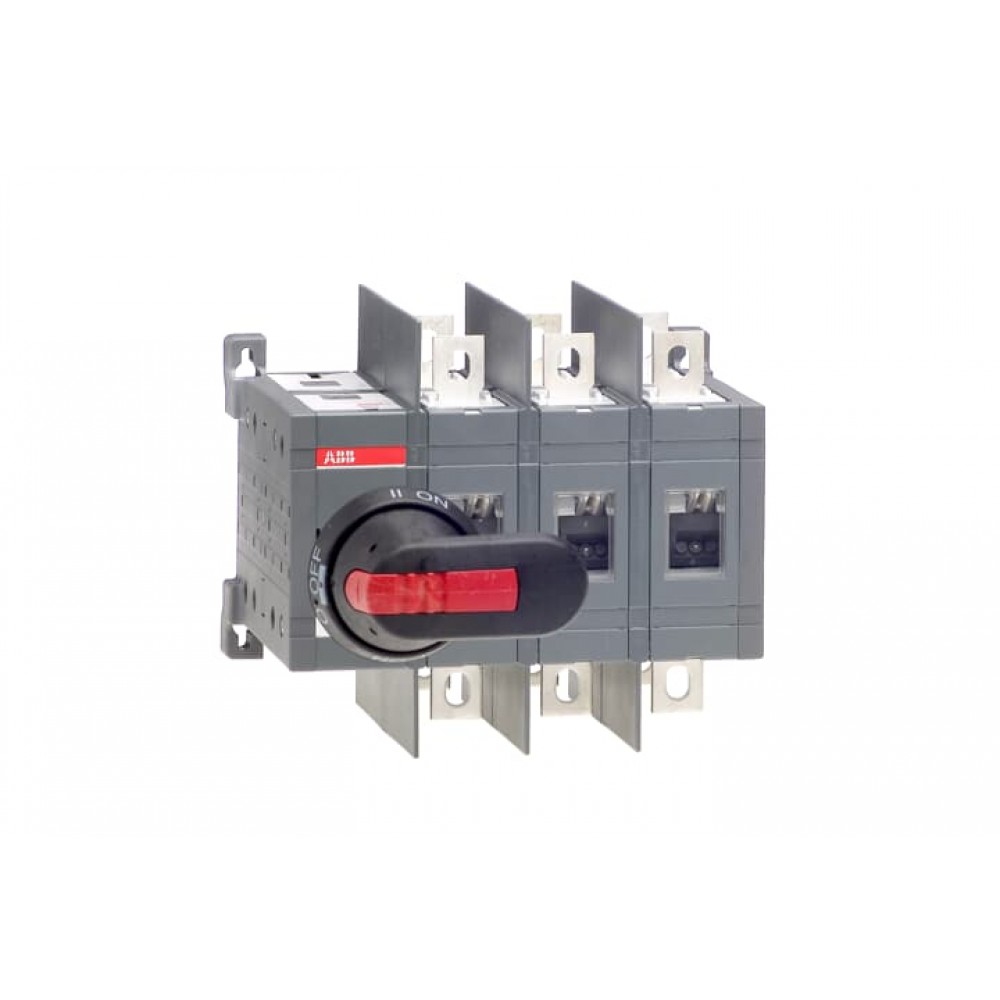

OT200E03WCP Перемикач ЗМІН-ВІД OT200E03WCP ЗМІН-ВІДКЛЮЧИТЬ, Ручка та вал включені, Відкритий перехід
Характеристики
Характеристики
Кількість полюсів:
3
Номінальна робоча напруга:
1000 V
Номінальний короткочасно витримує струм (I cw ):
для 1,0 с 8 килоампер, среднеквадратичное значение
Номінальний робочий струм, АС-21А (I e ):
(380...415 В) 200 A; (690 В) 200 A; (500 В) 200 A
Номінальний робочий струм, АС-22А (I e ):
(380 ... 415 В) 200 A; (690 В) 200 A; (500 В) 200 A
Номінальний робочий струм, АС-23А (I e ):
(380 ... 415 В) 200 A; (690 В) 200 A; (500 В) 200 A
1 Depth / Length:
260 мм
1 EAN:
6417019252032
1 Gross Weight:
3.5 kg
1 Height:
185 мм
1 Units:
1 штука
1 Width:
183 мм
Distance Between Phases:
Wide phase distance
Handle Color:
Черный
Rated Operational Current AC-31B (Ie):
(380...415 В) 200 A
Rated Operational Current AC-33B (Ie):
(380...415 В) 200 A
WEEE Category:
5. Small Equipment (No External Dimension More Than 50 cm)
Інструкції та керівництва:
1SCC301040M0002
Втрати потужності:
4 W
Код класифікації об'єкта:
Q
Крутний момент затягування:
согласно МЭК 60947-1 15 ... 22 N·m
Механізм управління:
Mechanism at the End of the Switch; 03 (Left Side)
Номінальна витримується імпульсна напруга (U imp ):
12 кВ
Номінальна напруга ізоляції (U i ):
1000 V
Номінальна робоча потужність, AC-23A (P e ):
(380 ... 415 V) 110 kW; (500 В) 132 kW; (690 В) 200 kW
Положення клем лінії L:
Top In - Bottom Out, Bottom In - Top Out
Робочий режим:
Front operated
Ступінь забруднення:
степень загрязнения 3
Ступінь захисту:
Front IP20
Тип монтажа:
Base mounting
Тип рукоятки:
Handle and shaft included
Умовний тепловий струм (I the ):
В закрытом исполнении 200 A
Умовний тепловий струм на відкритому повітрі (I th ):
q = 40 °C 200 A
Чиста вага виробу:
194 lb кг; 3.6
Чистий висота вироби:
170 мм
Чистий товщина вироби:
160 мм
Чистий ширина вироби:
194 мм
Ширина клем:
20 мм
Технічна інформація
- RoHS Declaration of Conformity / Change over Switches OT160-3200_C
- Switches, Spare parts for motorized change-over switches. Catalogue SW20GB13-02.
- OTKM808023P8R.stp
- OT160_2500_C
- OT315-400_C
- OT200U22C, DWG-file
- OT200U22C, DXF-file
- Declaration of Conformity / OT160-250_CL
- Declaration of Conformity / OT160E_C, OT200E_C, OT250E_C, OT200U_C
- OT160-250E04C, igs-file
- OT160-250E12C, igs-file
- OT160-250E13C, igs-file
- OT160-250E22C, igs-file
- OT160-250E33C, igs-file
- OT160_250E03C, igs-file
- OT200U03C, igs-file
- OT200U04C, igs-file
- OT200U12C, igs-file
- OT200U13C, igs-file
- OT200U22C, igs-file
- OT200U33C, igs-file
- OT160_250E03C, DWG-file
- OT160_250E03C, DXF-file
- OT160_250E03WC, DWG-file
- OT160_250E03WC, DXF-file
- OT160_250E04C, DWG-file
- OT160_250E04C, DXF-file
- OT160_250E04WC, DWG-file
- OT160_250E04WC, DXF-file
- OT200U03C, DWG-file
- OT200U03C, DXF-file
- OT200U04C, DWG-file
- OT200U04C, DXF-file
