- Код товару: 1SCA022764R2090
- Артикул: 1SCA022764R2090
- Наявність: Pre-Order
27 047.52грн.
Знайшли дешевше?
Основні характеристики
Всі характеристики
Кількість полюсів::
3
Номінальна робоча напруга::
1000 V
Номінальний короткочасно витримує струм (I cw )::
для 1,0 с 15 килоампер, среднеквадратичное значение
Номінальний робочий струм, АС-21А (I e )::
(500 В) 315 A; (380...415 В) 315 A; (690 В) 315 A
Номінальний робочий струм, АС-22А (I e )::
(500 В) 315 A; (690 В) 315 A; (380 ... 415 В) 315 A

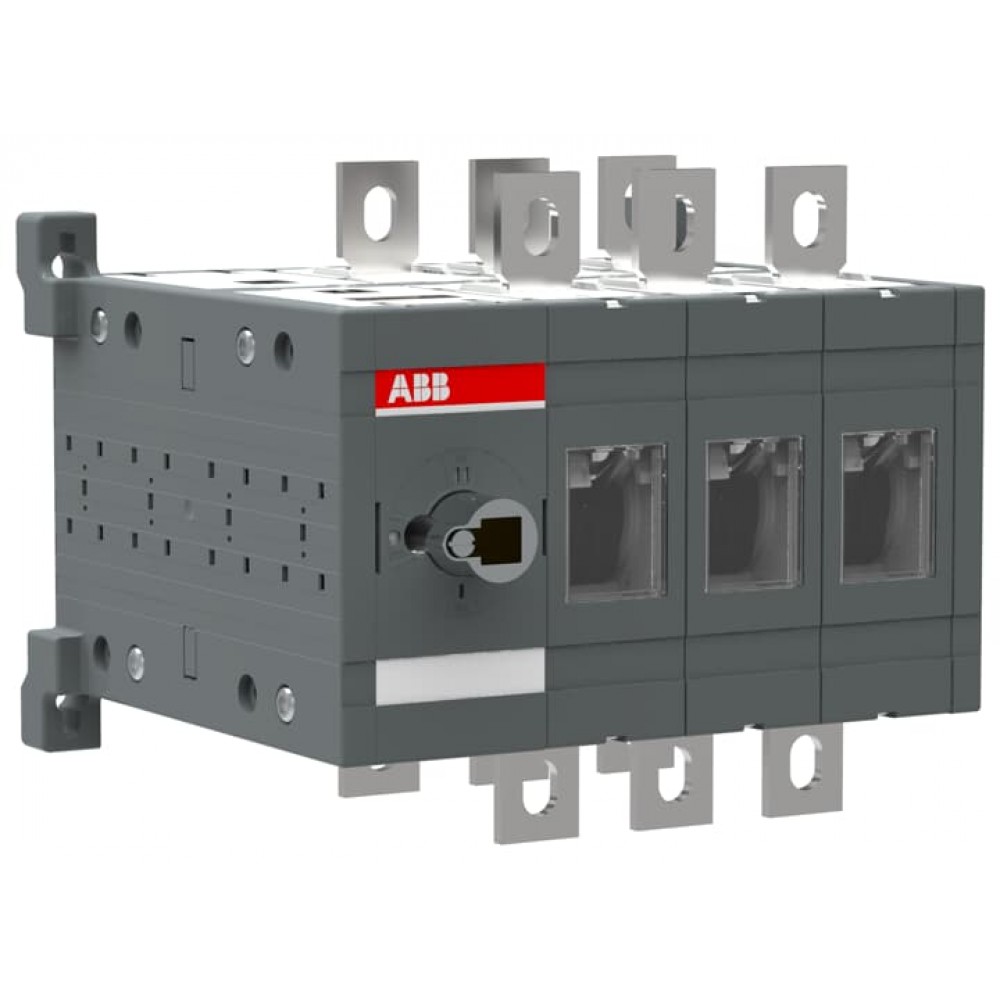

OT315E03C ПЕРЕМ'ЯТИ ЗМІНУВАТИ Ручку та вал потрібно замовити окремо
Характеристики
Характеристики
Кількість полюсів:
3
Номінальна робоча напруга:
1000 V
Номінальний короткочасно витримує струм (I cw ):
для 1,0 с 15 килоампер, среднеквадратичное значение
Номінальний робочий струм, АС-21А (I e ):
(500 В) 315 A; (380...415 В) 315 A; (690 В) 315 A
Номінальний робочий струм, АС-22А (I e ):
(500 В) 315 A; (690 В) 315 A; (380 ... 415 В) 315 A
Номінальний робочий струм, АС-23А (I e ):
(500 В) 315 A; (690 В) 315 A; (380 ... 415 В) 315 A
1 Depth / Length:
270 мм
1 EAN:
6417019249674
1 Gross Weight:
5.7 kg
1 Height:
218 мм
1 Units:
1 штука
1 Width:
240 мм
Distance Between Phases:
Standard
Handle Color:
Черный
Rated Operational Current AC-31B (Ie):
(380...415 В) 315 A
Rated Operational Current AC-33B (Ie):
(380...415 В) 315 A
WEEE Category:
5. Small Equipment (No External Dimension More Than 50 cm)
Інструкції та керівництва:
1SCC303008M0203
Втрати потужності:
6.5 W
Код класифікації об'єкта:
Q
Механізм управління:
Mechanism at the End of the Switch; 03 (Left Side)
Номінальна витримується імпульсна напруга (U imp ):
12 кВ
Номінальна напруга ізоляції (U i ):
1000 V
Номінальна робоча потужність, AC-23A (P e ):
(690 В) 315 kW; (500 В) 220 kW; (380 ... 415 V) 160 kW
Положення клем лінії L:
Top In - Bottom Out, Bottom In - Top Out
Робочий режим:
Front operated
Ступінь забруднення:
степень загрязнения 3
Ступінь захисту:
Front IP20
Тип монтажа:
Base mounting
Тип рукоятки:
Handle and shaft not included
Умовний тепловий струм (I the ):
В закрытом исполнении 315 A
Умовний тепловий струм на відкритому повітрі (I th ):
q = 40 °C 315 A
Чиста вага виробу:
kg; 5.68; 12.52 lb
Чистий висота вироби:
185 мм
Чистий товщина вироби:
203 мм
Чистий ширина вироби:
221 мм
Технічна інформація
- RoHS Declaration of Conformity / Change over Switches OT160-3200_C
- Switches, Spare parts for motorized change-over switches. Catalogue SW20GB13-02.
- OT160_2500_C
- OT315-400_C
- Declaration of Conformity / OT315-400_CL
- Declaration of Conformity / OT315E_C, OT400E_C, OT400U_C
- OT315-400E03C, igs-file
- OT315-400E04C, igs-file
- OT315-400E12C, igs-file
- OT315-400E13C, igs-file
- OT315-400E22C, igs-file
- OT315-400E33C, igs-file
- OT400U03C, igs-file
- OT400U04C, igs-file
- OT400U12C, igs-file
- OT400U13C, igs-file
- OT400U22C, igs-file
- OT400U33C, igs-file
- OT315_400E03C, DWG-file
- OT315_400E03C, DXF-file
- OT315_400E04C, DWG-file
- OT315_400E04C, DXF-file
