OT63FT3 Вимикач-роз'єднувач серії OT до 800А OT,CO,ATS ≤800A+acc.

Відгуки:

(0)

Код товару: 1SCA105382R1001
Артикул: 1SCA105382R1001
Наявність: 2

1 603.20грн.

Основні характеристики

Всі характеристики

Кількість полюсів:: 3

Номінальна робоча напруга:: Главная цепь 750 V

Номінальний короткочасно витримує струм (I cw ):: для 1,0 с 1 kA

Номінальний робочий струм, АС-21А (I e ):: (690 В) 63 A; (500 В) 63 A; (380...415 В) 63 A

Номінальний робочий струм, АС-22А (I e ):: (690 В) 63 A; (500 В) 63 A; (380 ... 415 В) 63 A

Кількість:

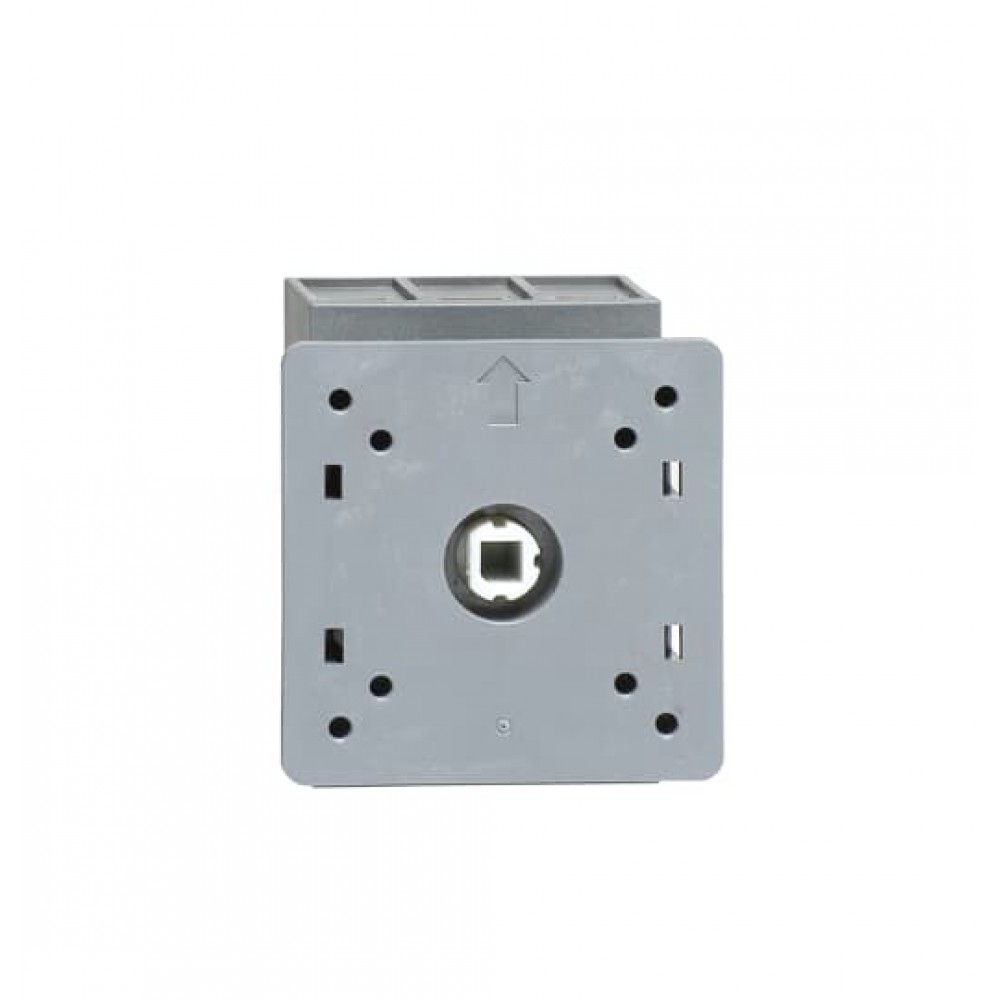

OT63FT3 SWITCH-DISCONNECTOR 3-полюсний, керований спереду, перемикач-диктоннер, встановлений на дверях / неплавкий перемикач з захищеними клеммами, ручка не включена

Характеристики

Кількість полюсів: 3

Номінальна робоча напруга: Главная цепь 750 V

Номінальний короткочасно витримує струм (I cw ): для 1,0 с 1 kA

Номінальний робочий струм, АС-21А (I e ): (690 В) 63 A; (500 В) 63 A; (380...415 В) 63 A

Номінальний робочий струм, АС-22А (I e ): (690 В) 63 A; (500 В) 63 A; (380 ... 415 В) 63 A

Номінальний робочий струм, АС-23А (I e ): (500 В) 45 A; (690 В) 20 A; (380 ... 415 В) 63 A

Тип клем: Клеммы с винтовым зажимом

1 Depth / Length: 84 мм

1 EAN: 6417019393186

1 Gross Weight: 0.28 kg

1 Height: 76 мм

1 Units: 1 штука

1 Width: 80 мм

Distance Between Phases: Standard

Maximum Operating Voltage UL/CSA: 600 V

Rated Short-Circuit Making Capacity (Icm): (690 В) 1.4 kA

Tightening Torque UL/CSA: 18 in·lb

WEEE Category: 5. Small Equipment (No External Dimension More Than 50 cm)

Інструкції та керівництва: 1SCC301063M0006

Втрати потужності: at Rated Operating Conditions per Pole 2.8 W

Код класифікації об'єкта: Q

Крутний момент затягування: согласно МЭК 60947-1 2 N·m

Механізм управління: Mechanism on Top of the Switch

Механічні креслення: OT63-80FT3.igs; 1SCC301453F0001; 1SCC301454F0001

Механічна зносостійкість: 20000

Номінальна витримується імпульсна напруга (U imp ): 8 кВ

Номінальна напруга ізоляції (U i ): acc. to IEC/EN 60664-1 750 V

Номінальна потужність в к.с .: (220 ... 240 V AC) Three Phase 15 Hp; (110 ... 120 V AC) Single Phase 2 Hp; (440 ... 480 V AC) Single Phase 15 Hp; (550 ... 600 V AC) Single Phase 15 Hp; (240 V AC) Single Phase 7.5 Hp; (440 ... 480 V AC) Three Phase 30 Hp; (550 ... 600 V AC) Three Phase 30 Hp

Номінальна робоча потужність, AC-23A (P e ): (220...240 В) 11 kW; (500 В) 22 kW; (400...415 В) 22 kW; (690 В) 15 kW

Номінальний струм UL: 60 A

Переріз кабеля: Cu 1.5...35 мм²

Положення клем лінії L: Bottom In - Top Out; Ввод сверху - вывод снизу

Робочий режим: Front operated

Спеціальні функції: No

Ступінь забруднення: степень загрязнения 3

Ступінь захисту: Front IP20

Тип монтажа: Door mounting

Тип рукоятки: Handle and shaft not included

Умовний тепловий струм (I the ): В закрытом исполнении 63 A

Умовний тепловий струм на відкритому повітрі (I th ): q = 40 °C 63 A

Чиста вага виробу: 0.26 кг

Чистий висота вироби: 72 мм

Чистий товщина вироби: 69 мм

Чистий ширина вироби: 65 мм
