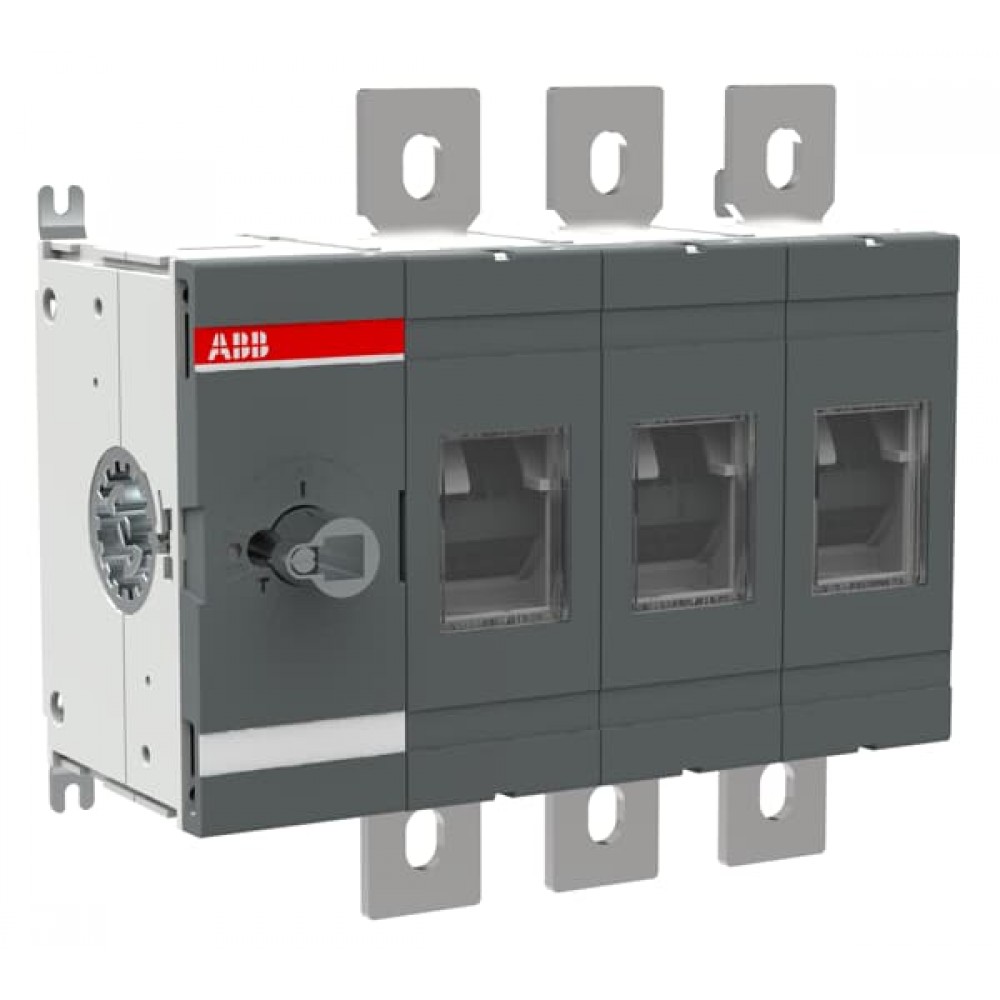

OT800E03 Вимикач-роз'єднувач серії OT до 800А OT,CO,ATS ≤800A+acc.

Відгуки:

(0)

Код товару: 1SCA022753R5920
Артикул: 1SCA022753R5920
Наявність: Pre-Order

33 447.84грн.

Основні характеристики

Всі характеристики

Кількість полюсів:: 3

Номінальна робоча напруга:: Главная цепь 1000 V

Номінальний короткочасно витримує струм (I cw ):: для 1,0 с 20 kA

Номінальний робочий струм, АС-21А (I e ):: (690 В) 800 A; (1000 V) 800 A; (380...415 В) 800 A; (500 В) 800 A

Номінальний робочий струм, АС-22А (I e ):: (690 В) 800 A; (380 ... 415 В) 800 A; (500 В) 800 A

Кількість:

OT800E03 SWITCH-DISCONNECTOR 3-полюсний, керований спереду, підвісний перемикач-диктонне, рукоятка і вал не входять, комплект комплекту клем болта

Характеристики

Кількість полюсів: 3

Номінальна робоча напруга: Главная цепь 1000 V

Номінальний короткочасно витримує струм (I cw ): для 1,0 с 20 kA

Номінальний робочий струм, АС-21А (I e ): (690 В) 800 A; (1000 V) 800 A; (380...415 В) 800 A; (500 В) 800 A

Номінальний робочий струм, АС-22А (I e ): (690 В) 800 A; (380 ... 415 В) 800 A; (500 В) 800 A

Номінальний робочий струм, АС-23А (I e ): (690 В) 800 A; (380 ... 415 В) 800 A; (500 В) 800 A

Тип клем: Лепестковые выводы

1 Depth / Length: 335 мм

1 EAN: 6417019245195

1 Gross Weight: 6.5 kg

1 Height: 152 мм

1 Units: 1 штука

1 Width: 260 мм

Distance Between Phases: Standard

DNV GL Certificate: 1SCC301184D0203

Rated Short-Circuit Making Capacity (Icm): (690 В) 80 kA

WEEE Category: 5. Small Equipment (No External Dimension More Than 50 cm)

Інструкції та керівництва: 1SCC301042M0211

Втрати потужності: at Rated Operating Conditions per Pole 40 W

Код класифікації об'єкта: Q

Крутний момент затягування: согласно МЭК 60947-1 50…75 N·m

Механізм управління: Mechanism at the End of the Switch; 03 (Left Side)

Механічні креслення: 1SCC301330F0001; 1SCC301329F0001; OT600_800E03.igs

Механічна зносостійкість: 10000

Номінальна витримується імпульсна напруга (U imp ): 12 кВ

Номінальна напруга ізоляції (U i ): acc. to IEC/EN 60664-1 1000 V

Номінальна робоча потужність, AC-23A (P e ): (690 В) 800 kW; (220...240 В) 250 kW; (400...415 В) 450 kW; (500 В) 560 kW

Положення клем лінії L: Bottom In - Top Out; Ввод сверху - вывод снизу

Робочий режим: Front operated

Спеціальні функції: No

Ступінь забруднення: степень загрязнения 3

Ступінь захисту: Front IP00

Тип монтажа: Base mounting

Тип рукоятки: Handle and shaft not included

Умовний тепловий струм (I the ): В закрытом исполнении 800 A

Умовний тепловий струм на відкритому повітрі (I th ): q = 40 °C 800 A

Чиста вага виробу: kg; 6.1

Чистий висота вироби: 250 мм

Чистий товщина вироби: 140 мм

Чистий ширина вироби: 266 мм
