- Код товару: 1SCA105402R1001
- Артикул: 1SCA105402R1001
- Наявність: Pre-Order
5 935.20грн.
Знайшли дешевше?
Основні характеристики
Всі характеристики
Кількість полюсів::
3
Номінальна робоча напруга::
750 V
Номінальний короткочасно витримує струм (I cw )::
для 1,0 с 1.5 килоампер, среднеквадратичное значение
Номінальний робочий струм, АС-21А (I e )::
(380...415 В) 80 A; (690 В) 80 A; (500 В) 80 A
Номінальний робочий струм, АС-22А (I e )::
(690 В) 80 A; (380 ... 415 В) 80 A; (500 В) 80 A

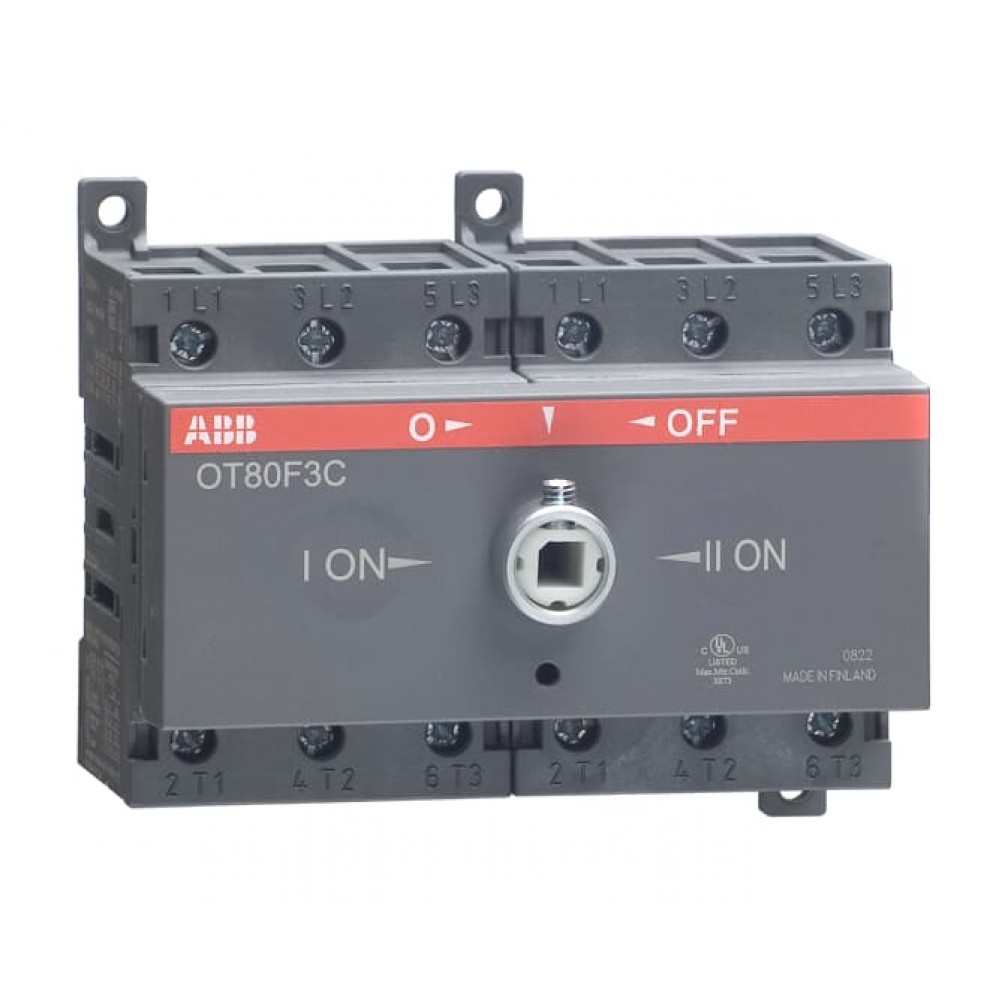

OT80F3C ВИМКНЕННЯ ВИМОГИ Ручка та вал повинні бути замовлені окремо
Характеристики
Характеристики
Кількість полюсів:
3
Номінальна робоча напруга:
750 V
Номінальний короткочасно витримує струм (I cw ):
для 1,0 с 1.5 килоампер, среднеквадратичное значение
Номінальний робочий струм, АС-21А (I e ):
(380...415 В) 80 A; (690 В) 80 A; (500 В) 80 A
Номінальний робочий струм, АС-22А (I e ):
(690 В) 80 A; (380 ... 415 В) 80 A; (500 В) 80 A
Номінальний робочий струм, АС-23А (I e ):
(500 В) 58 A; (380 ... 415 В) 75 A; (690 В) 20 A
1 Depth / Length:
205 мм
1 EAN:
6417019393377
1 Gross Weight:
0.64 kg
1 Height:
102 мм
1 Units:
1 штука
1 Width:
102 мм
Distance Between Phases:
Standard
Handle Color:
Черный
WEEE Category:
5. Small Equipment (No External Dimension More Than 50 cm)
Інструкції та керівництва:
1SCC303008M0203
Втрати потужності:
4.5 W
Код класифікації об'єкта:
Q
Механізм управління:
Mechanism on Top of the Switch
Номінальна витримується імпульсна напруга (U imp ):
8 кВ
Номінальна напруга ізоляції (U i ):
750 V
Номінальна потужність в к.с .:
согласно стандарту UL 480V 40 Hp; согласно стандарту UL 208V 20 Hp; согласно стандарту UL 240V 20 Hp; согласно стандарту UL 600V 40 Hp; согласно стандарту UL 200V 20 Hp
Номінальна робоча потужність, AC-23A (P e ):
(690 В) 18.5 kW; (500 В) 37 kW; (380 ... 415 V) 37 kW
Номінальний струм UL:
80 A
Переріз кабеля:
1.5 ... 35 мм²
Положення клем лінії L:
Top In - Bottom Out, Bottom In - Top Out
Робочий режим:
Front operated
Ступінь забруднення:
степень загрязнения 3
Ступінь захисту:
Front IP20
Тип монтажа:
Base mounting
Тип рукоятки:
Handle and shaft not included
Умовний тепловий струм (I the ):
В закрытом исполнении 80 A
Умовний тепловий струм на відкритому повітрі (I th ):
q = 40 °C 80 A
Чиста вага виробу:
kg; 0.67
Чистий висота вироби:
92 мм
Чистий товщина вироби:
85 мм
Чистий ширина вироби:
105 мм
Технічна інформація
- RoHS Declaration of Conformity / Change over Switches OT16-125_C
- Switches, Spare parts for motorized change-over switches. Catalogue SW20GB13-02.
- OT315-400_C
- Declaration of Conformity / OT100...125F_C
- Declaration of Conformity / OT63F_C...OT80F_C
- Change-over Switches OT63...125F3_4C
- OT100-125F3C, igs-file
- OT100-125F4C, igs-file
- OT63-80F3C, igs-file
- OT63-80F4C, igs-file
- OT100-125F3C, dwg-file
- OT100-125F3C, dxf-file
- OT100-125F4C, dwg-file
- OT100-125F4C, dxf-file
- OT63-80F3C, dwg-file
- OT63-80F3C, dxf-file
- OT63-80F4C, dwg-file
- OT63-80F4C, dxf-file
