- Код товару: 1SCA121279R1001
- Артикул: 1SCA121279R1001
- Наявність: Pre-Order
0.00грн.
Знайшли дешевше?
Основні характеристики
Всі характеристики
Кількість полюсів::
2
Номінальна робоча напруга::
1000 V
Номінальний короткочасно витримує струм (I cw )::
для 1,0 с 50 килоампер, среднеквадратичное значение
Номінальний робочий струм, АС-21А (I e )::
(500 В) 1000 A; (380...415 В) 1000 A; (690 В) 1000 A
Номінальний робочий струм, АС-22А (I e )::
(380 ... 415 В) 1000 A; (500 В) 1000 A; (690 В) 1000 A

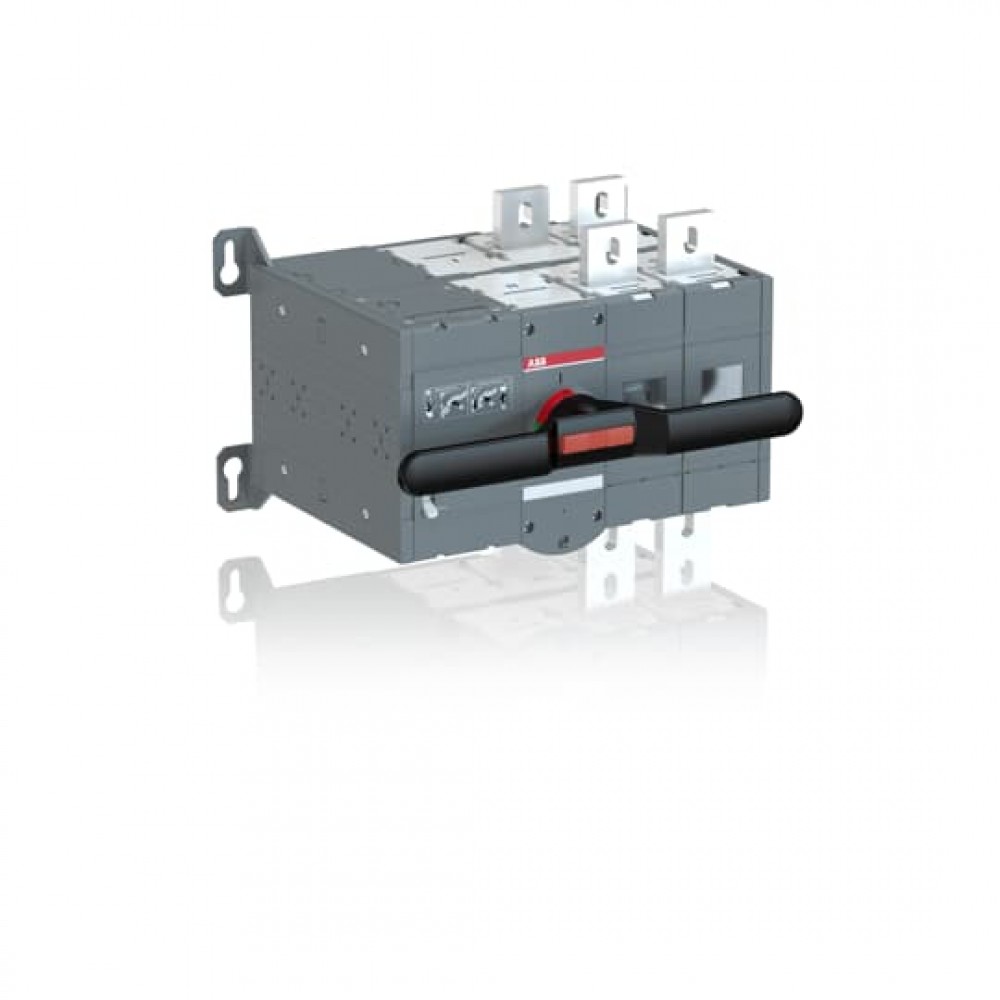

OTM1000E2CM230V МОТОРИЗОВАНИЙ ПЕРЕКЛЮЧНИК C / O Включає ручку для ручного управління, комплект болтів з гайкою та шайби для всіх клем і роз'єми для управління ланцюгами. Включіть наконечник для зберігання ручки та запасні запобіжники.
Характеристики
Характеристики
Кількість полюсів:
2
Номінальна робоча напруга:
1000 V
Номінальний короткочасно витримує струм (I cw ):
для 1,0 с 50 килоампер, среднеквадратичное значение
Номінальний робочий струм, АС-21А (I e ):
(500 В) 1000 A; (380...415 В) 1000 A; (690 В) 1000 A
Номінальний робочий струм, АС-22А (I e ):
(380 ... 415 В) 1000 A; (500 В) 1000 A; (690 В) 1000 A
1 Depth / Length:
580 мм
1 EAN:
6417019525327
1 Gross Weight:
29.9 kg
1 Height:
420 мм
1 Units:
1 штука
1 Width:
480 мм
Distance Between Phases:
Standard
Handle Color:
Черный
Motor Operational Voltage:
220 ... 240 V AC
Rated Operational Current AC-31B (Ie):
(380...415 В) 1000 A
Rated Operational Current AC-33B (Ie):
(380...415 В) 1000 A
WEEE Category:
5. Small Equipment (No External Dimension More Than 50 cm)
Інструкції та керівництва:
1SCC303002M0204
Втрати потужності:
19 W
Код класифікації об'єкта:
Q
Механізм управління:
Mechanism at the End of the Switch
Номінальна витримується імпульсна напруга (U imp ):
12 кВ
Номінальна напруга ізоляції (U i ):
1000 V
Положення клем лінії L:
Top In - Bottom Out, Bottom In - Top Out
Робочий режим:
Front operated
Ступінь забруднення:
степень загрязнения 3
Ступінь захисту:
Front IP20
Тип монтажа:
Base mounting
Тип рукоятки:
Direct mounted handle
Умовний тепловий струм на відкритому повітрі (I th ):
q = 40 °C 1000 A
Чиста вага виробу:
kg; 45
Чистий висота вироби:
306 мм
Чистий товщина вироби:
297 мм
Чистий ширина вироби:
427 мм
Технічна інформація
- OMD800 (RU)
- OMD200 и OMD300 (RU)
- Реверсивные выключатели нагрузки с мотор-приводомMotorized OTM160…2500_C_, Инструкция по монтажу и эксплуатации
- DNV GL / OTM40_CM...3200_CM
- Switches, Spare parts for motorized change-over switches. Catalogue SW20GB13-02.
- Declaration of Conformity / OMD200-800
- OMD200 and 300 (ES)
- OMD800 (EN)
- OMD200 and OMD300 (EN)
- ODPSE230C
- Declaration of Conformity / OTM1000-1600E_CM230C, OTM800-1200U_CM230C
- Declaration of Conformity / OTM1000-1600E_CM24D, _CM48D, _CM110V
- OTM160…2500_C_
- Dual Power Source, ODPS230. Installation and operation instructions.
- OTM1000-1250E3CM, igs-file
- OTM1000-1250E4CM, igs-file
- OTM1000-1250E3CM, dwg-file
- OTM1000-1250E3CM, dxf-file
- OTM1000-1250E4CM, dwg-file
- OTM1000-1250E4CM, dxf-file
